求删多余线方法

fangguixi · 发表于 2010-10-2 03:57:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位高手：

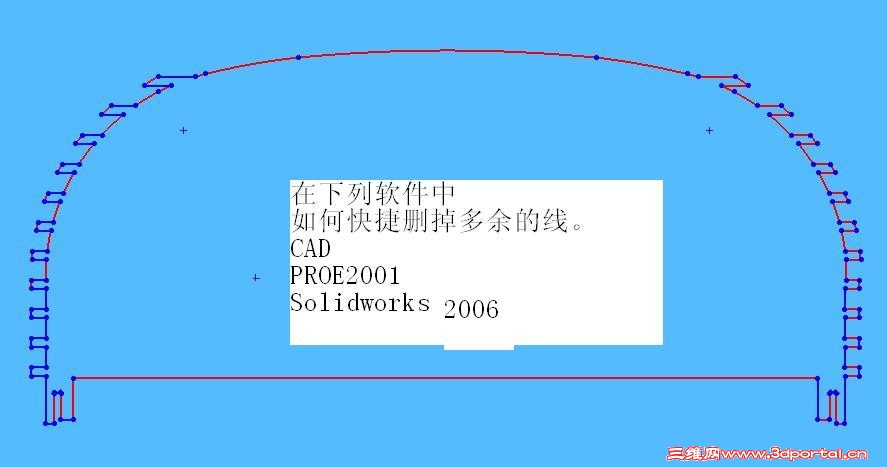

请教一下在CAD PROE2001 Solidworks2006 中如何删掉多余的线，以便直接便用CAD图档生成实体图，
省时省工作量，请指教。求各位了

未济 · 发表于 2010-10-2 08:55:33

PROE2001 Solidworks2006 调整下视图显示就可以了
CAD在燕秀工具中有删除重复线工具

fangguixi · 发表于 2010-10-3 02:26:59

2# 未济

大哥，你说的方法可不可以讲清楚一点，我还是找不到方法。笨只法就只生成一半再镜像。请提示
那个视图显示可以改动呀？我附件的CAD麻烦试试，谢谢

yudw01 · 发表于 2010-10-3 09:46:12

一般不用cad的图形生成proe的实体,那样更改会非常麻烦

jj_tu · 发表于 2010-10-3 10:45:32

一般不用cad的图形生成proe的实体,那样更改会非常麻烦
* H, B% b/ Y* x5 i5 F8 n7 b. {yudw01 发表于 2010-10-3 09:46 http://www.3dportal.cn/discuz/images/common/back.gif

请教兄弟，那别人画好的零件，是用CAD画的草图，要修改，就没辙了吗？

未济 · 发表于 2010-10-3 11:27:47

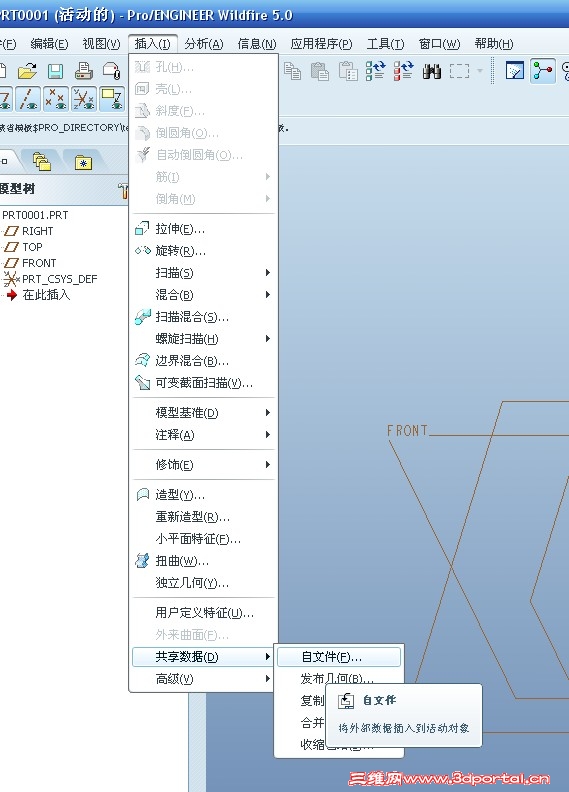

PROE做法（没2001），先转为DXF

未济 · 发表于 2010-10-3 12:12:10

CAD方法，不会做GIF图片，

liuyouzhon · 发表于 2010-10-4 14:53:07

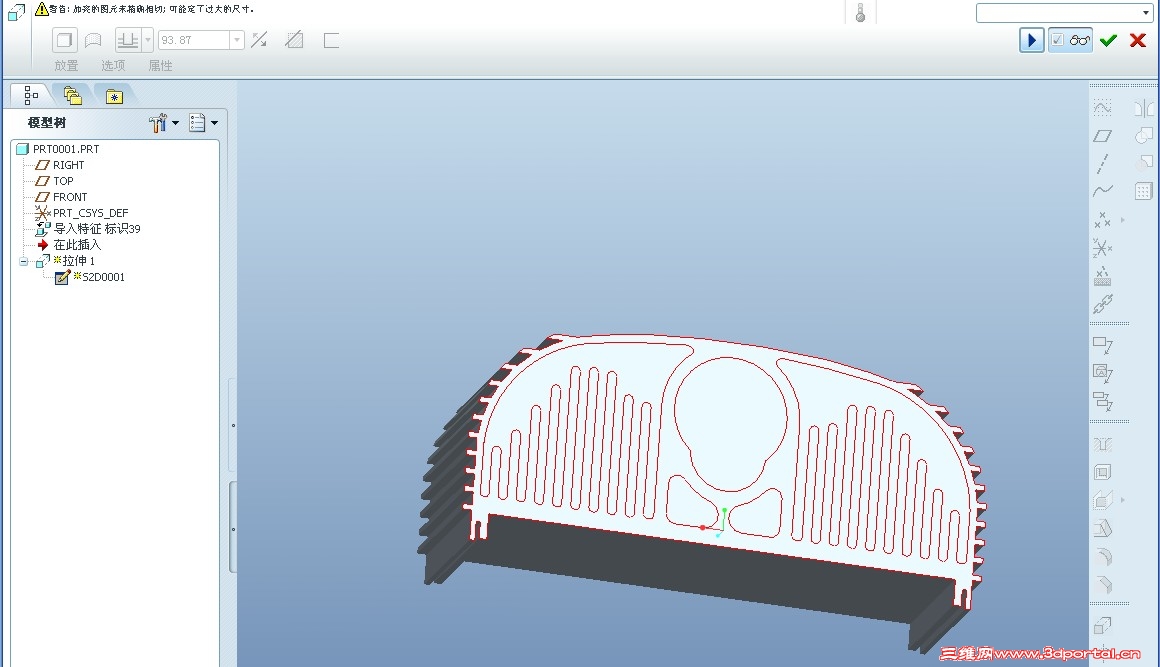

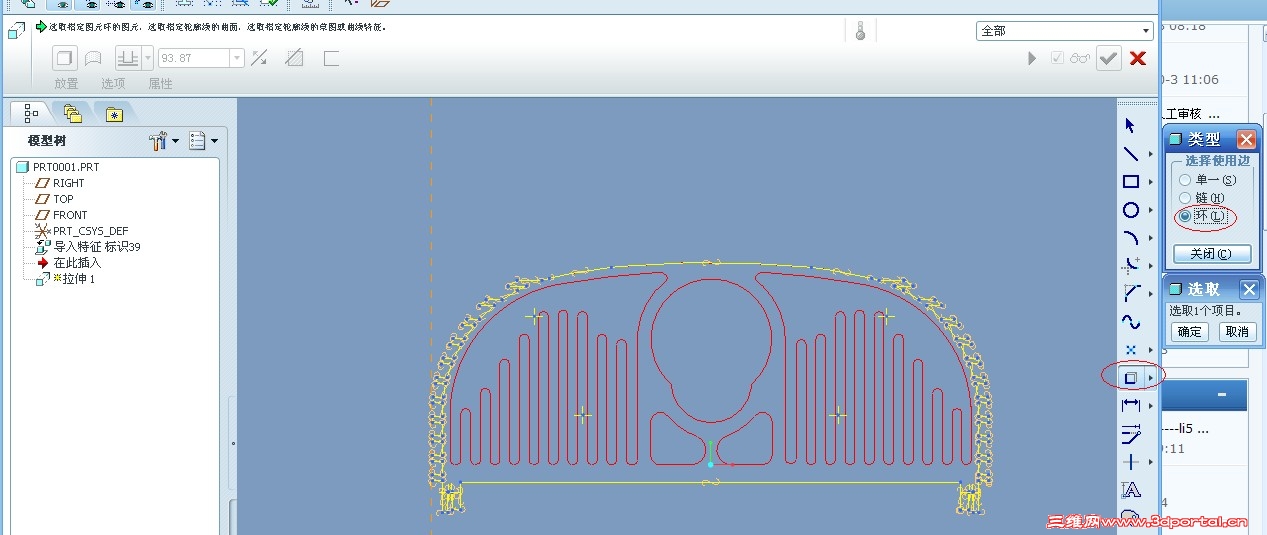

先在PROE里面新建实体文件，新建草绘，来自文件选择cad转过来的图，完成草绘，选择拉伸特征，再选好草绘平面后用使用边，选择先前的草绘层的线条，你可以用使用环选择封闭的草绘区域，完成草绘拉伸就行了。

3duser · 发表于 2010-10-4 18:22:37

cad中有个express tools工具条，里面有个命令是overkill 是删除重复线的

fangguixi · 发表于 2010-10-6 22:06:52

谢谢楼上的大可，但也有没相交的或相交过头的，那应该不属于重复线了吧。这种情况呢。我也捍过某楼的意见是：先转成IGSR后再转。可我怎么转都转不出来。

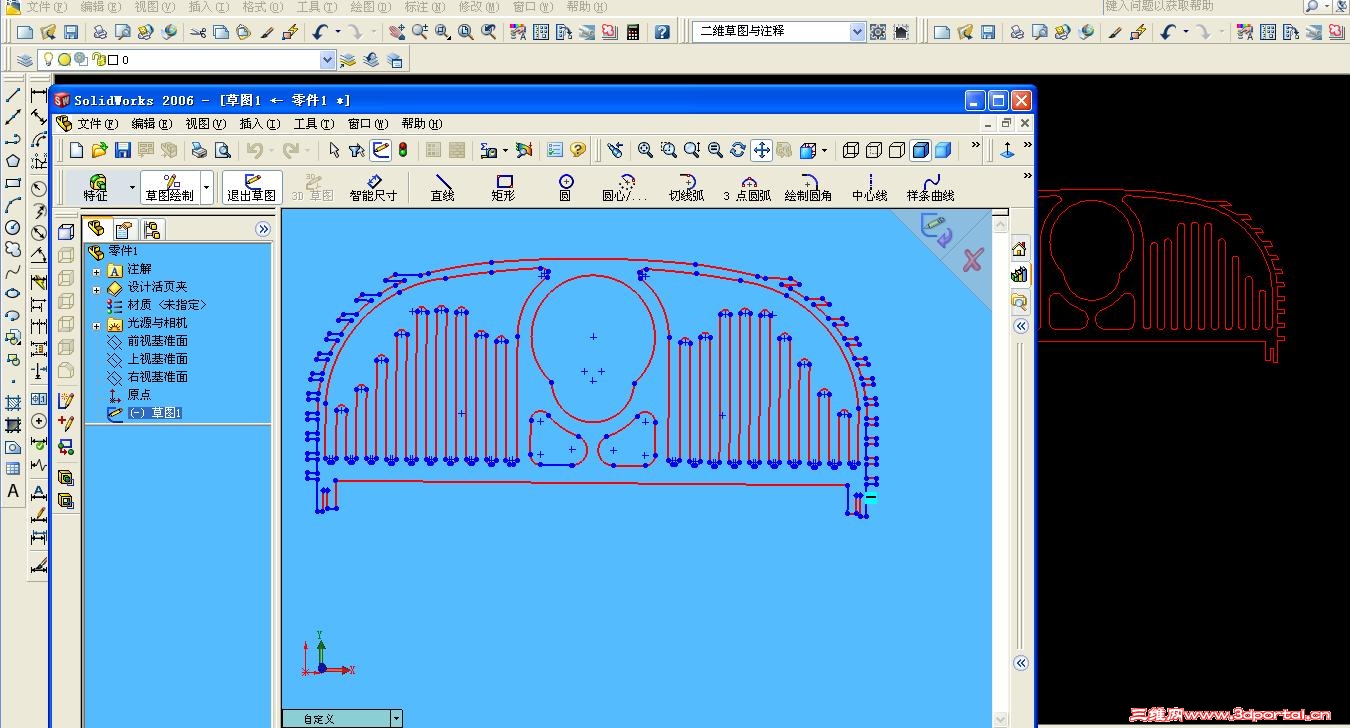

谁说CAD转到PROE中不能修改，只要增加结束后就能改动。爱怎么改就怎么改。只是调入的难度大，工作量大，SW我就试过较好用，选区域即可，可PROE中没这种选法（PROE2001）

fangguixi · 发表于 2010-10-6 22:07:23

上楼的：结束=约束

fangguixi · 发表于 2010-10-6 22:12:34

6楼的大哥。你转的可只转了外型，里面的特征都没了。这样改动工作量会好大呀。这办法不好，
听说CAD中可以把多线改为多义线，这样转入就容易成功，可我不会，这个方法不仿试试。

还有如有兴趣的帮忙讨论一下我发的另一个主题，求结构设计的提示，里面是小空间设计可转动功能。我想到头都大了。外观简单，各位能想出来。就是内部结构够喝几壶了/。

f3581487 · 发表于 2010-10-6 23:13:57

新建草绘，来自文件选择cad转过来的图

未济 · 发表于 2010-10-7 09:48:57

6楼的大哥。你转的可只转了外型，里面的特征都没了。这样改动工作量会好大呀。这办法不好，
7 B; G) F/ n. P6 I% _1 J; K听说CAD中可以把多线改为多义线，这样转入就容易成功，可我不会，这个方法不仿试试。" z, G3 F x1 O

: }5 P8 x1 o+ n9 G3 e还有如有兴趣的帮忙讨论一下我发 ..." `% K! a" r3 U0 y
fangguixi 发表于 2010-10-6 22:12 http://www.3dportal.cn/discuz/images/common/back.gif

一口吃不了不碗饭的，特征要一个一个做，不然尺寸修改就麻烦了

fangguixi · 发表于 2010-10-8 20:52:17

问题是可以一步做成的，我安上面一位老兄的办法已做出来了，加约束就可以改动了。你不仿试试.

未济 · 发表于 2010-10-8 21:41:13

问题是可以一步做成的，我安上面一位老兄的办法已做出来了，加约束就可以改动了。你不仿试试.. z( \7 C1 h; ]$ N
fangguixi 发表于 2010-10-8 20:52 http://www.3dportal.cn/discuz/images/common/back.gif

能做成，但不可取，如某一特征尺寸或深度需修改时，你看到那么多尺寸不烦吗

zwj0415 · 发表于 2010-10-8 22:18:47

到cad转多意线

zwj0415 · 发表于 2010-10-8 22:19:25

很简单的方法
