学生党提问，关于面域和布尔运算

guner1990

在学校听老师教，几乎是教一个图就要理解半天
到底是怎么回事，是不是我理解能力有问题？

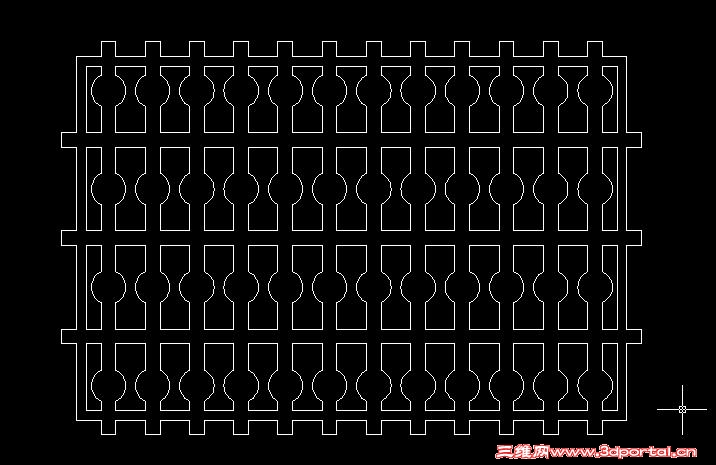

例如下面那么一个图，应该怎么用这两个命令快速做好?
3 Z: f! a2 w, X& _7 r  ?( I求教高手点拨，真的感觉好难理解啊

marxbat

要画出图像所示的2D图，用不到“面域”和布尔运算，画好一个局部图形后圆形阵列就行了。
“面域”是为做3D实体作准备的（或者为了计算某个区域的面积）。比如某些图形元素建成面域后，可以“拉伸”成柱状或锥状实体，也可以绕某根轴旋转成“轴类”实体。
布尔运算是用于实体间的“+”、“-”等关系运算的。比如，在一个方块实体上“减去”一个圆柱，就是在方块上打了一个孔...

guner1990

2# marxbat

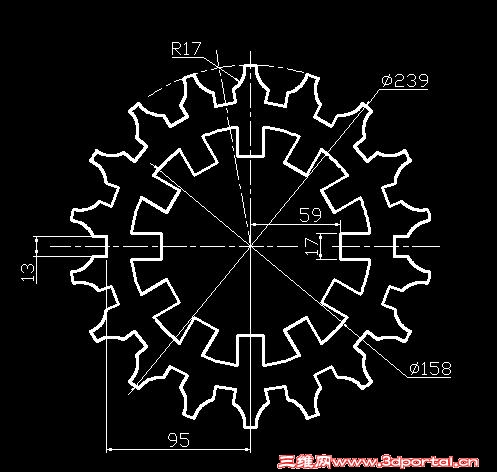

6 K5 }9 Q) v. g1 X那么如果是这个图呢？如何把1图变成2图？
具体操作我知道，但却不了解其中的步骤到底有什么用？
5 j' f' d/ m4 R' r运用差运算把1图的大长方形减去小长方形，然后用并运算
那么到底“大长方形减去小长方形”的作用是什么？图并没有变化啊？只是选择时两个长方形会被一齐选中
就是这个步骤，我死活理解不了是啥意思。求解
" y) G0 R/ J- Q  y$ [

marxbat

+ w: {; L2 D& f3# guner1990
  V: M% [. {, J0 |4 H. G6 W  _. K1 w' s看来这些图形都是面域形成的，应该是这样：
9 j: z- L' m. O) n  b大长方形减小长方形：就是大长方形这个面剪去小长方形这么一块，相当于大方中抠去一块，当你将“着色”样式改为“体着色”时，就会看到变化了。
+ P) n3 a  M! U; K上面的“差集”结果与其它的小方条和小圆求并集，就得到最后的结果。

guner1990

"相当于大方中抠去一块"
我正是无法理解抠去那一块干嘛~~
到底为什么不抠去就无法得到2图，呢？
抠去的意义是什么？

marxbat

5# guner1990
  h0 N) Z1 W  N% }, b$ E0 J0 N建议你仔细地读一下CAD帮助中“面域”的有关内容，再认真学一下相关教程特别是实体建模方面的。
对于你说的为什么非要抠去一块，我想可以这样来想像：
$ J- _) r) P/ f9 l$ V/ A  N想像一块大木板，要做成2图结果：凸出来的那些棱条、小边沿、小圆等是留下来的，其它的是被抠去的。
从做图法来说，大板抠去中间一块，就剩下边框，就像一个镜框。然后再把棱条、圆形“钉”上去，就成了图2了。
