solidworks工程图怎么才能做到这样？

qazqwe · 发表于 2010-11-3 19:50:09

您需要登录才可以下载或查看，没有帐号？注册

x

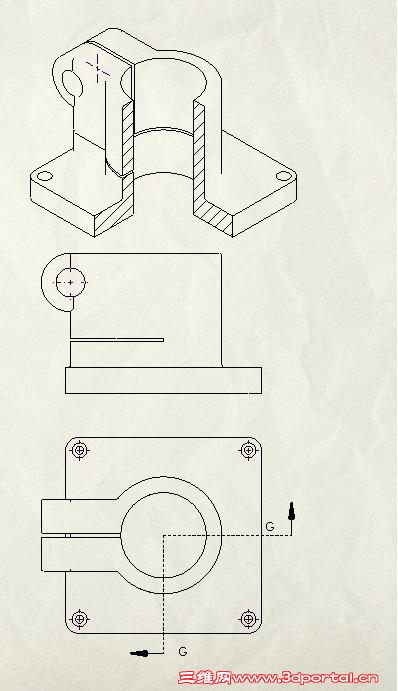

请教下大家在SolidWorks工程图中，做样才能做到这样的效果？

suning0127 · 发表于 2010-11-3 20:14:29

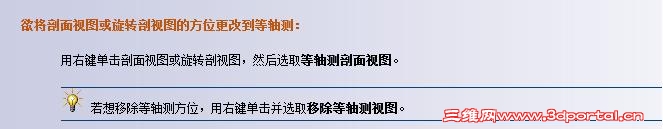

等轴测剖视图的做法

妖人 · 发表于 2010-11-3 21:23:14

断裂也可以！你自己试下就知道了

qazqwe · 发表于 2010-11-3 21:38:36

等轴测剖视图的做法0 X9 ~1 S; x( {0 M- j' a' H2 s
suning0127 发表于 2010-11-3 20:14 http://www.3dportal.cn/discuz/images/common/back.gif

这个图片sw自带帮助有可是跟我贴出来的不一样我贴的是实体两部分分离

而按照你的贴图做出来的只不过是一个轴测图的剖切图并不是分离的

mk93 · 发表于 2010-11-4 01:21:28

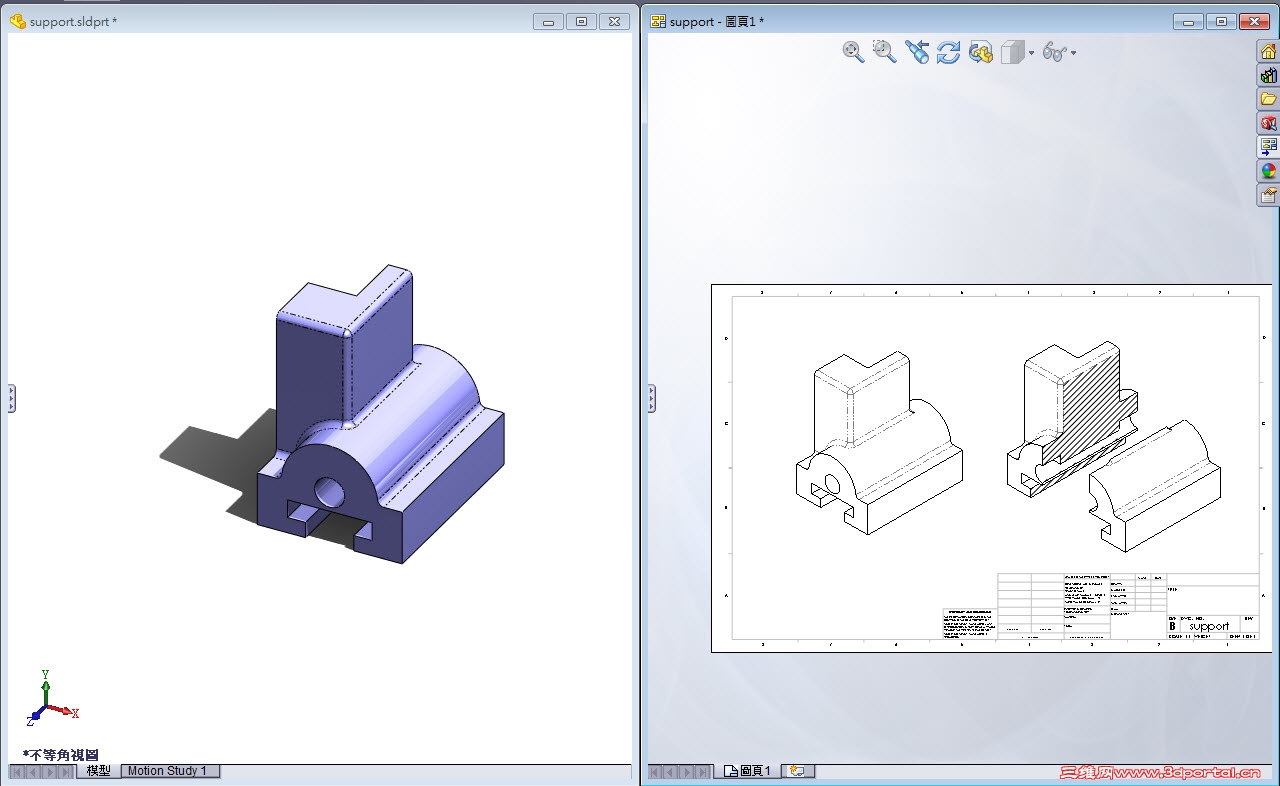

利用Configuration就可以做到了

营口制造 · 发表于 2010-11-4 08:10:26

提示: 作者被禁止或删除内容自动屏蔽

lo709394 · 发表于 2010-11-4 11:28:05

期待更好的教程！

qazqwe · 发表于 2010-11-4 12:32:00

5# mk93

觉得你的做法比较贴切

具体还是自己先去琢磨下

mk93 · 发表于 2010-11-5 18:08:29

晚些時間我把檔案放上來分享~

lingtao1987 · 发表于 2010-11-5 18:36:15

精彩至极，，期待档案中。。。

mk93 · 发表于 2010-11-6 03:08:37

清楚又完整的影片教學

mk93 · 发表于 2010-11-6 03:10:40

Configuration的應用還有很多，對於工程圖來說它也是不可或缺的，
只是大家對於這個功能似乎有點忽略

dyzsc · 发表于 2010-11-6 07:43:10

11楼添加配置,利用分割命令处理的,看了教学录像明白了做法

lihuaxin2010 · 发表于 2010-11-15 13:51:06

我要学的还有很多啊
