隨行陣列之進階變化旋轉梯

danilso · 发表于 2010-12-6 11:01:51

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

隨行陣列之進階變化旋轉梯
增加兩項梯的長短變化及中柱的粗細變化.

lirongbao · 发表于 2010-12-6 18:35:25

你能说一下阵列步骤吗，光显示有啥用啊！显摆？教教大家也好！

cloudpeng · 发表于 2010-12-6 20:35:00

你能说一下阵列步骤吗，光显示有啥用啊！显摆？教教大家也好！1 e5 [8 P$ q0 G& C0 k) d. w5 n% H& m; O
lirongbao 发表于 2010-12-6 18:35 http://www.3dportal.cn/discuz/images/common/back.gif

楼主的草图已经很清楚了，你只要把草图画出来就行了。阵列方向选角度。

shzhaobing · 发表于 2010-12-7 12:50:23

顶一下，多出点好东西！呵呵

danilso · 发表于 2010-12-7 14:12:09

你能说一下阵列步骤吗，光显示有啥用啊！显摆？教教大家也好！
- U5 A* r; O# u. g# |lirongbao 发表于 2010-12-6 18:35 http://www.3dportal.cn/discuz/images/common/back.gif

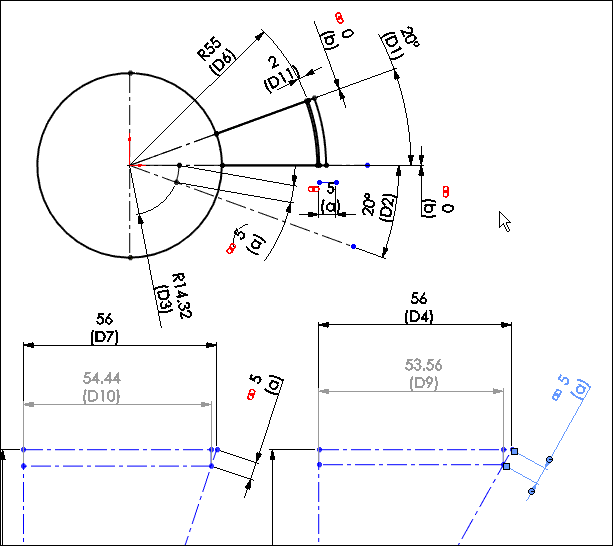

這是一個老題了很多書都有當範例,這是比較高階的連結尺寸與限制條件的運用草圖繪制.
變化草圖的陣列只支持連結尺寸不支持函數運算,且不支持實體陣列.

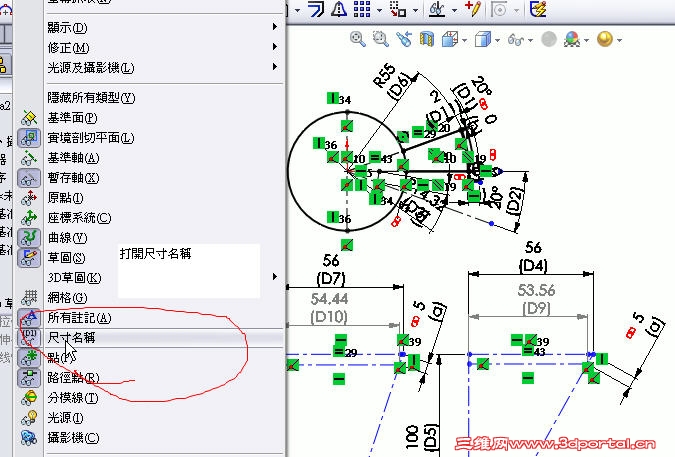

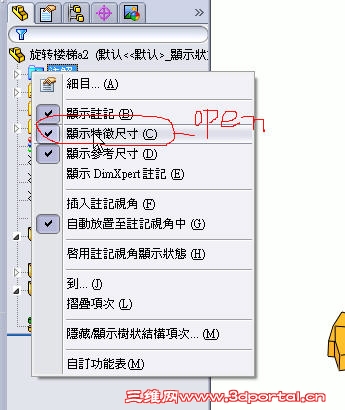

對草圖的研讀要清楚記的把草圖尺寸名稱顯示打開 ,尺寸下方會有連結尺寸的名稱比較好判讀.

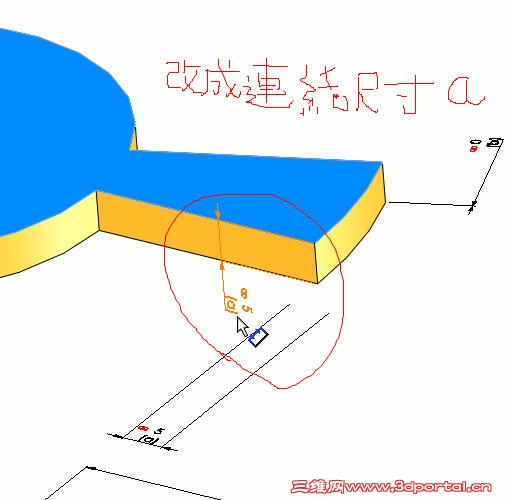

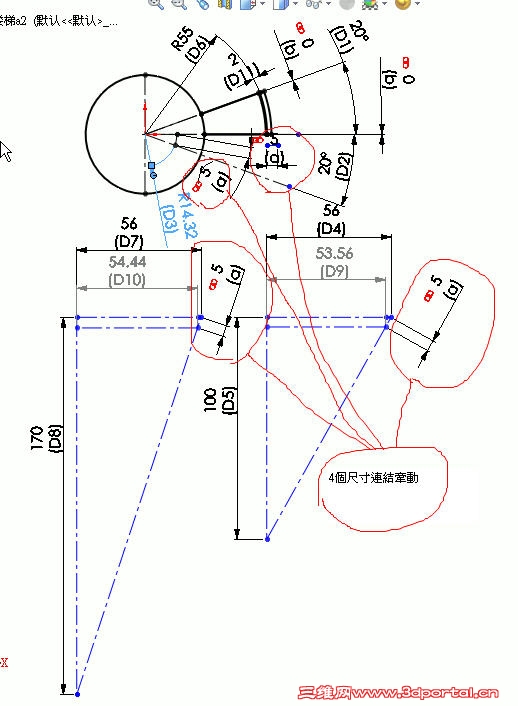

特徵沒有旋轉應該是5mm的那個尺寸與弧度尺寸沒連結好,畫變化草圖要有一個習慣先在草圖改變連結數值測試運作是否正常,我作一動畫演示如下,如果正常旋轉就沒問題.

林影 · 发表于 2010-12-7 19:55:23

大师就是大师确实历害

gxp1014 · 发表于 2010-12-8 17:43:36

经典教材，
有原文件就更好了

a841570133 · 发表于 2010-12-9 09:20:13

希望楼主来个源文件啊

umgx8633 · 发表于 2010-12-10 16:01:57

提示: 作者被禁止或删除内容自动屏蔽
