工程图中如何那出B截面，急！急！！急！！！在线等！

yashen7758 · 发表于 2010-12-6 20:30:39

您需要登录才可以下载或查看，没有帐号？注册

x

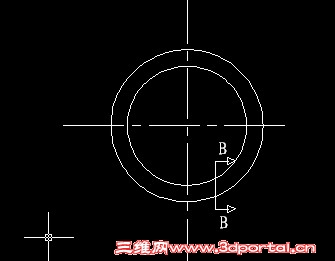

出工程图时，我要拿出B-B截面，该如何操作呢（在主视图中要显示出B-B,截图要在主视图的右下方）？明天要交图纸，大侠们帮忙啊！！！！急急急，破衣4.0

yashen7758 · 发表于 2010-12-6 21:02:18

通过旋转视图？

arlen808 · 发表于 2010-12-6 21:19:37

都在下面图片里

蒙渊 · 发表于 2010-12-6 23:33:23

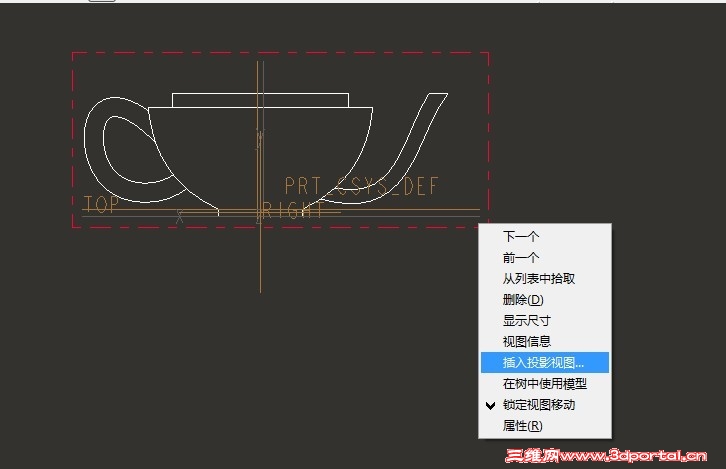

先投影出左视图

创建新剖面

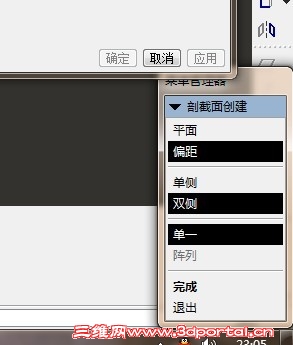

在选择剖截面时选择偏距

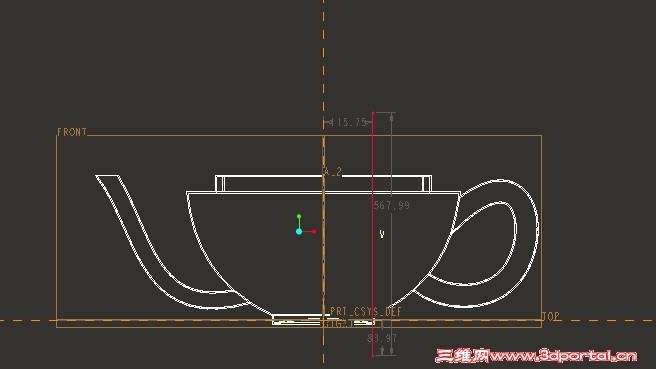

在主视图做超过主视图的B线

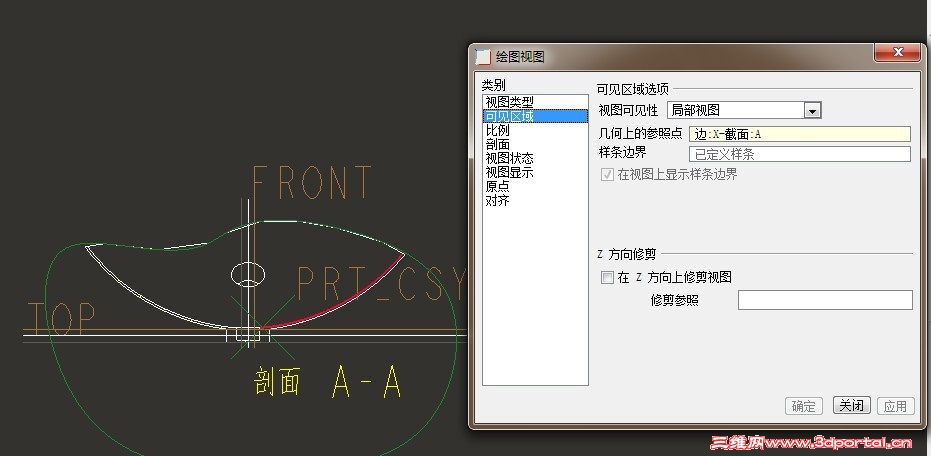

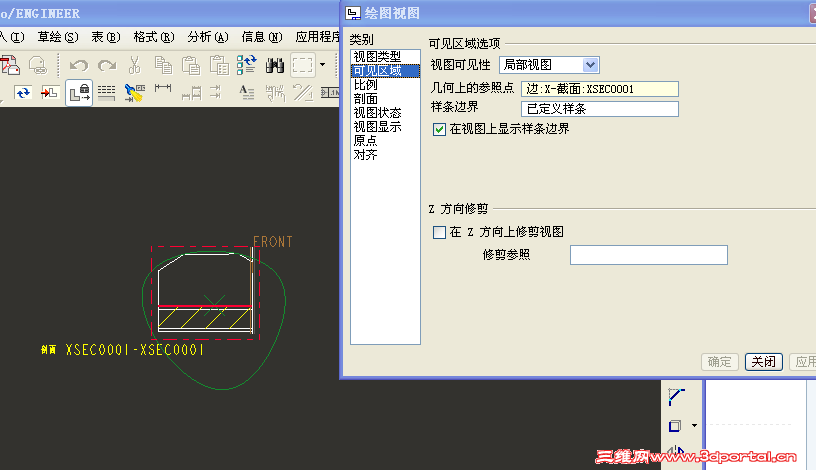

完成后，选可见区域，选局部视图

最后解除锁定移动，将图移到右下方

yashen7758 · 发表于 2010-12-7 17:43:10

投影视图的话能移到我所给视图的右下方的？

蒙渊 · 发表于 2010-12-7 18:27:38

sorry，我在这方面没说清楚，我现在补下吧

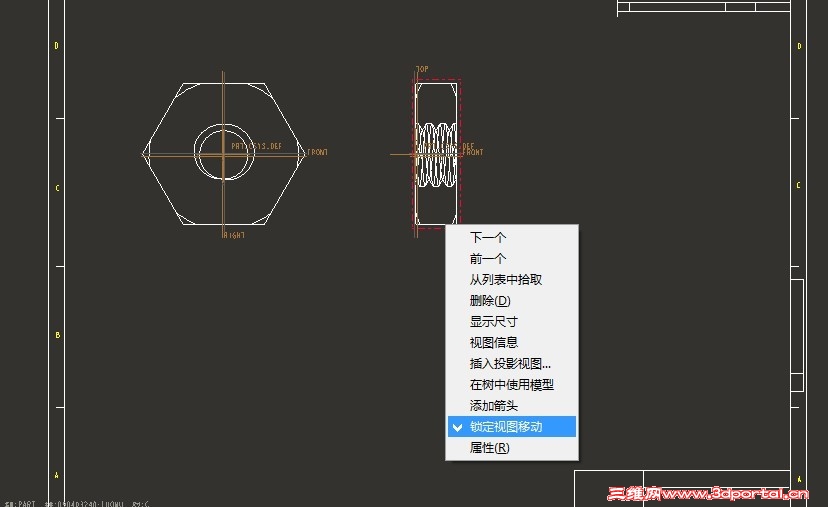

先解锁视图移动

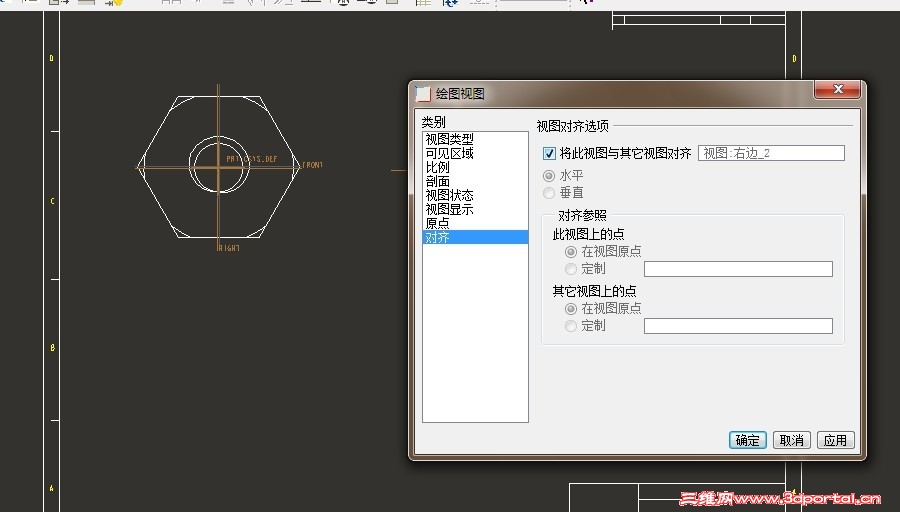

再在属性去除对齐

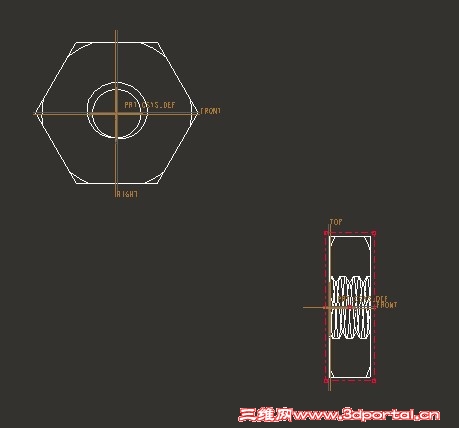

选中后拖到右下角，就可以了

wod861210 · 发表于 2010-12-7 19:46:00

在3D里剖、不会吗？
在2D里用半剖不就OK了
