[讨论] SW里面如何在属性里面自动生成扫描件的长度问题

[复制链接]
发表于 2010-12-7 15:55:27 | 显示全部楼层 |阅读模式 来自: 中国江苏苏州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
各位,大家好,我在SW里面建立一个扫描的零件,现在想在属性里面自动显示该零件的理论长度,如何才能实现??9 @4 Q+ P/ T. F$ ^9 ~7 R
在属性里面可以自动显示该零件的重量,可是如何能实现理论长度自动显示呢?

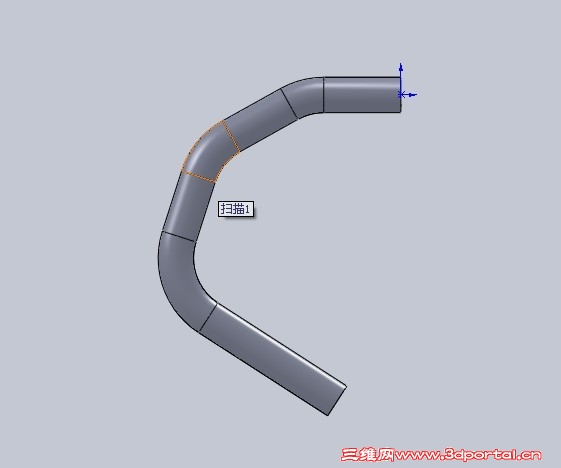

: C- p4 e6 ?) a* q1.零件图样- G$ l: v% m2 E: c
11.jpg - \( d+ S1 R8 z6 Z5 R

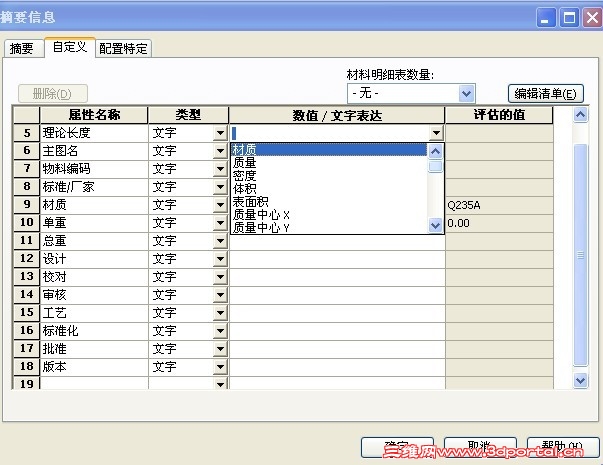

2.属性对话框
- ]" M& K9 S& R 22.jpg
发表于 2010-12-7 16:17:26 | 显示全部楼层 来自: 中国辽宁盘锦
估计是先自定义长度算法方程式,再在自定义内引用
 楼主| 发表于 2010-12-7 16:54:37 | 显示全部楼层 来自: 中国江苏苏州
怎么定义的,能否图示?
 楼主| 发表于 2010-12-12 07:58:15 | 显示全部楼层 来自: 中国浙江宁波
难道这个问题无法解决吗?
发表于 2010-12-12 09:49:06 | 显示全部楼层 来自: 中国广东佛山
1、用焊件功能。定义焊件轮廓,画草图线,然后做成型材件实体。在焊件清单里出自动出现长度。但不能出现在文件属性中。1 n# {2 I' |2 ~4 `8 M1 A% `# W
2、在草图里添加一条构造线,使用方程令其等于扫描线总长度(设此为理论长度),然后在属性里引用“=XXX文件@草图1@尺寸1”,所需要尺寸值就会出现在属性栏中。
 楼主| 发表于 2010-12-15 16:17:20 | 显示全部楼层 来自: 中国江苏苏州
不知道如何去做这个方程,谁能帮帮我
发表于 2010-12-15 17:21:08 | 显示全部楼层 来自: 中国江苏扬州
本帖最后由 壮志凌云! 于 2010-12-15 17:22 编辑
6 f4 b8 n) A* Z+ @
4 k: T/ s" ~. p1 h) K" y3 k5 W6# dcdyx 1 Y! S8 v7 x8 I" E3 V$ A' I3 f
你真幸运,这个贴被我看到,呵呵
3 Z, o2 [7 z6 u6 J& _这个问题用sw的测量工具即可解决- [8 |: `0 W" G  ^0 [, W. ^
显示你的扫描路径草图,然后用测量工具,一段一段地点击你的线段,测量框中会自动累加这些线段的总长,我想这就是你要的理论长度吧1 G) A$ |: H9 A6 G$ ?  K' q
你要在属性里面自动调出,不好办。除非routing!
7 {6 V) [. s) d6 M+ C! b我劝你测量好了,自己填一下就OK了
发表于 2010-12-15 17:27:47 | 显示全部楼层 来自: 中国江苏苏州
这个直接量一下你的扫描路径就可以了,在填入里面,这个是自定义的,是不是设置自定义模板了.这样的话只能这样的,没有现成的连接好像.你说的那一栏都是手动输入的
发表于 2010-12-15 20:53:42 | 显示全部楼层 来自: 中国广东佛山
本帖最后由 飞天鸟 于 2010-12-15 20:56 编辑
/ z+ v" J5 `$ {8 U) h+ {$ w9 Z5 c$ O% Z* S
可以的,但很难做成模板形式,不过当你修改扫描草图的尺寸时,这个数值还是能够立即更新。
2 j2 O% i5 m$ `" J* g; C/ x% [如下三个图示,应该很容易理解。

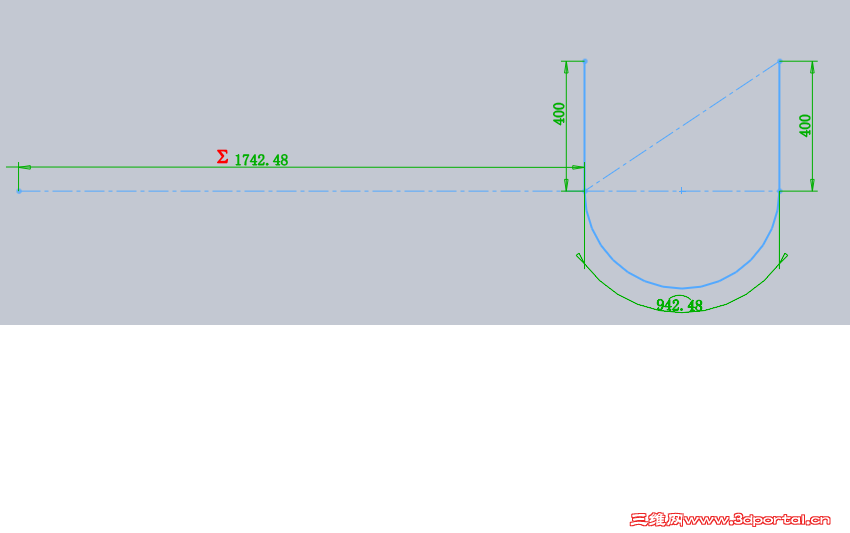

. h8 E- s6 ?6 d: W# j1、在扫描草图里标注所有线段的尺寸,包括圆弧的弧长尺寸。
& t; r9 k* \% D: f6 @
# g1 `; i' _2 t4 O 1.png ! O7 C: F, A9 L* P

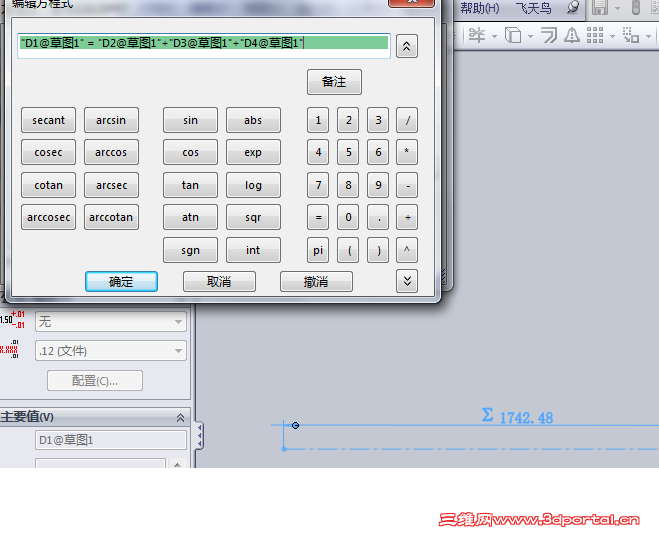

增加一条构造线,用方程使其等于上述尺寸之和。8 A; W" l- o4 `, m- q; b) ~

1 s# K4 n5 b1 b7 y$ f: w, B 2.png

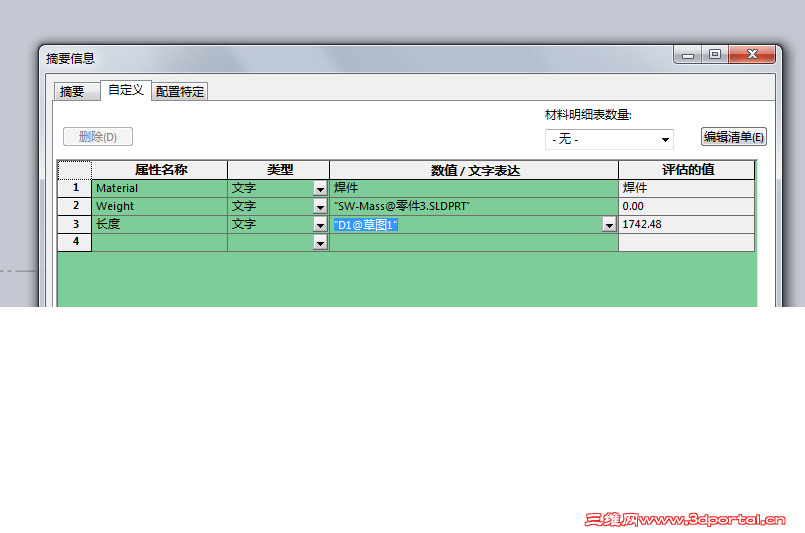

: c8 B* D6 p! h# v6 v0 L最后在文件属性栏里再指定即可。
* {" x( b' a* T6 W9 ~- C 3.png
发表于 2010-12-15 22:19:17 | 显示全部楼层 来自: 中国黑龙江大庆
可以的,但很难做成模板形式,不过当你修改扫描草图的尺寸时,这个数值还是能够立即更新。8 W+ A8 E7 K3 J+ Z6 s
如下三个图示,应该很容易理解。
- W8 g6 X. e) _- H& u" R1、在扫描草图里标注所有线段的尺寸,包括圆弧的弧长尺寸。+ D" \6 f; }( y/ G3 u1 o
. j: W1 ]8 I: m! W1 U
1809387' Z6 N8 J0 A& t' Z
增加一条构造线 ...
8 A' o- t- f- u/ }0 \& |飞天鸟 发表于 2010-12-15 20:53 http://www.3dportal.cn/discuz/images/common/back.gif
* g% J- r8 y0 A0 E- a

6 E3 |- [6 |6 V! [1 X7 h扫描路径里有样条曲线怎么办呢???
发表于 2010-12-16 10:33:36 | 显示全部楼层 来自: 中国天津
9# 飞天鸟
# D' j; C9 N+ [% F+ e: }谢谢指教,你这个方法有效
发表于 2010-12-16 13:34:03 | 显示全部楼层 来自: 中国香港
体积/截面面积=长度
发表于 2010-12-16 23:03:55 | 显示全部楼层 来自: 中国江苏苏州
12# 大鹿 变径的咋办?
 楼主| 发表于 2010-12-27 15:14:41 | 显示全部楼层 来自: 中国江苏苏州
我现在觉得唯一的好办法就是体积/截面积  或   重量/每米的重量,只是用重量去做的话会有1mm左右的误差,而且小数点后面的位数太多了,怎么变少?
 楼主| 发表于 2010-12-27 15:46:58 | 显示全部楼层 来自: 中国江苏苏州
分析误差存在的原因主要为两者小数点位数的不同,不知道SW里面默认的计算时小数点后面多少位的?
发表于 2010-12-27 16:06:43 | 显示全部楼层 来自: 中国江苏常州
估计是先自定义长度算法方程式,再在自定义内引用# F4 v1 B/ \8 l! i' g- l, S
阿帕奇 发表于 2010-12-7 16:17 http://www.3dportal.cn/discuz/images/common/back.gif

5 p/ B* m' C1 Y; ^, n+ p自定义内不能进行几何运算的吧
/ L, X, ?$ D  g* ~( |貌似要对先对方程式赋值,然后在自定义里直接调用运算结果
  W/ U6 U8 O0 p9 u4 C4 Q1 ?7 w+ I1 V* ?感觉有点类似钣金展开的
 楼主| 发表于 2010-12-27 16:21:24 | 显示全部楼层 来自: 中国江苏苏州
其实也没有必要在自定义里面显示出来,只要在图纸上面能自动显示出来理论长度就可以了,所有的自定义都是为图纸服务的
发表于 2010-12-27 23:11:51 | 显示全部楼层 来自: 中国河北保定
同样的问题,帮你顶!希望高手来个二次开发,帮助solidworks公司解决一下,呵呵
发表于 2010-12-28 08:19:19 | 显示全部楼层 来自: 中国江苏常州
分析误差存在的原因主要为两者小数点位数的不同,不知道SW里面默认的计算时小数点后面多少位的?
+ V( n  z+ l& x, O* I; d* Hdcdyx 发表于 2010-12-27 15:46 http://www.3dportal.cn/discuz/images/common/back.gif

: G( t" l; ~( L' w; d小数点位数都是在零件模板里定义好的,应该不会乱套。而且个人感觉显示精度和实际计算精度并不一样,即:显示精度可能只有2位,但是实际计算时用到8位,只是不表示出来。
* D/ h/ [& m: ^6 B用重量计算的问题在于,管件弯曲的部分是否能做到建模和实际弯曲一致。  g+ H2 x$ N3 ~) H

8 P; S/ d1 P: o2 g; [3 L昨天没仔细看帖子,其实9楼的做法已经很成熟了。
发表于 2010-12-28 09:24:17 | 显示全部楼层 来自: 中国上海
9楼的方法应是不错的方案学习了
 楼主| 发表于 2010-12-28 15:40:19 | 显示全部楼层 来自: 中国江苏苏州

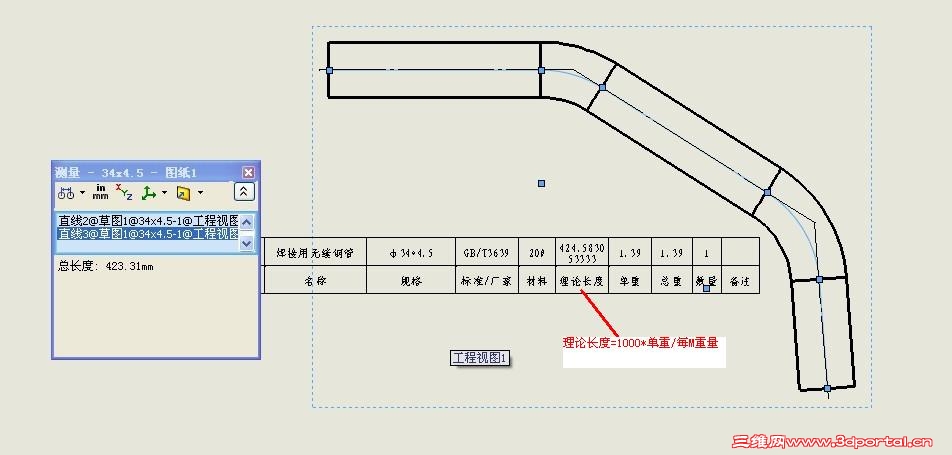

理论长度通过单重和每米重量计算得出后和测量出来的有误差,而且小数点后面的位数太多,选了精度也变不了
