这种结构如何画？

fergus1987

模型结构图：

9 x3 j0 m) g3 f8 E
6 T0 H0 q" W. J8 c+ C
; v, `1 b+ G7 J: n' z
! D/ y8 S; y7 ^& H5 s6 k
- }& ]+ U# k% S

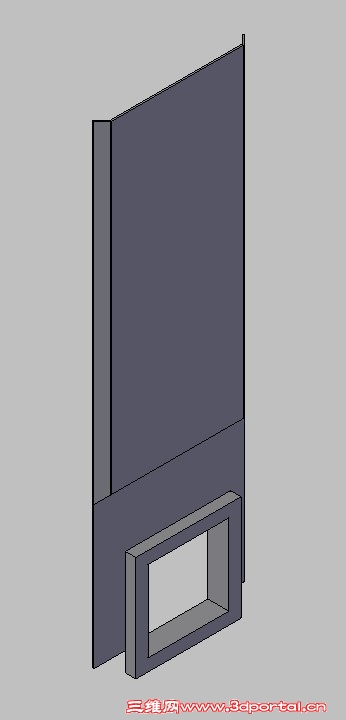

5 B$ a) e# y& v$ J) }* l上图是在CAD里建立 用到了并集和交集的命令画成

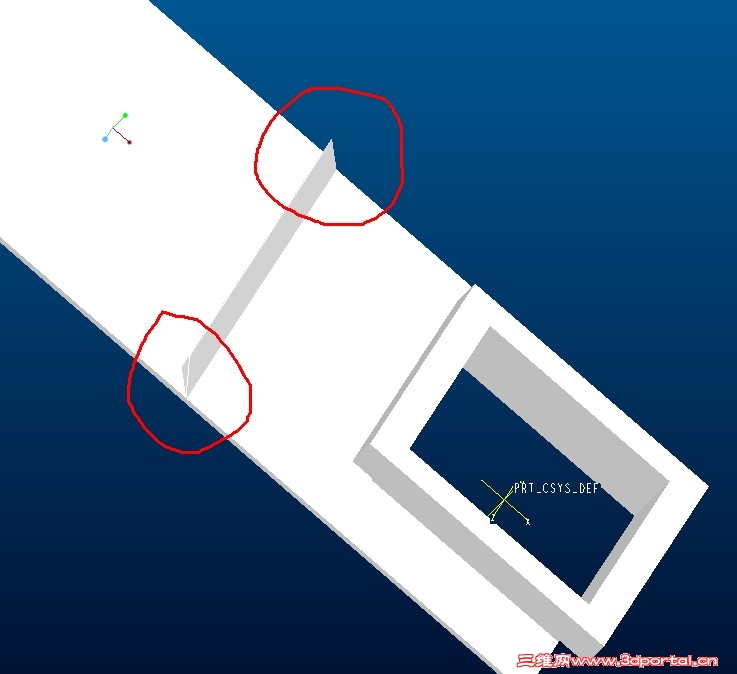

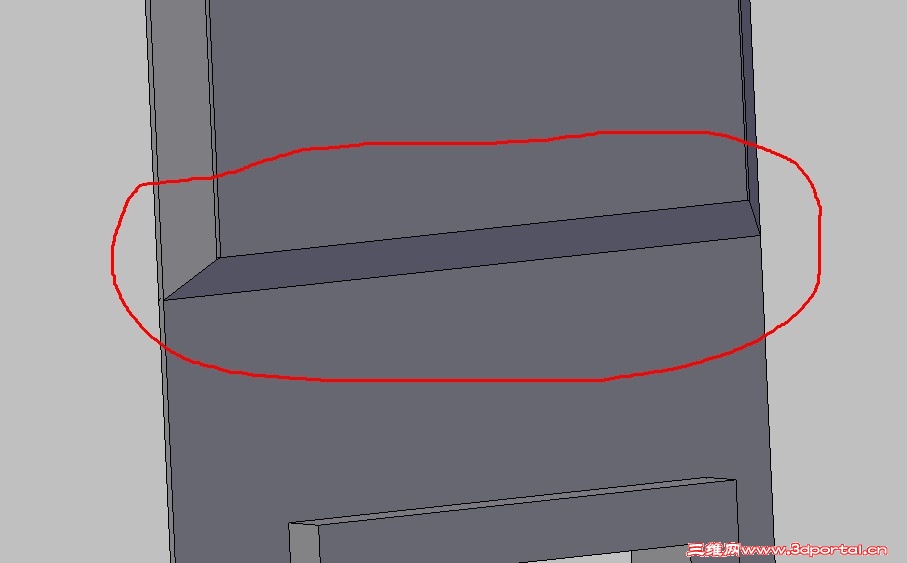

想知道红色标记部分在Proe中的建模方法  直接通过拉伸好像不能建立吧？
求方法和过程！
; Q4 ]0 v9 d; k9 F  Q( X, j: C
3 h( u( ]3 F' C, E3 P+ V附件： example.rar (24 KB, 下载次数: 3)

2010-12-29 16:27 上传

点击文件名下载附件

brosnan

拉伸也可以了，拉伸后再拔模也可以

brosnan

呵呵，看看

baggio009

选取拉伸选项之后再选拔模按参照选项按照提示操作就可以了

fergus1987

3# brosnan
( w) q5 Z# ^& s2 C9 Z# K) n
. w, p# y; z/ ?$ ^

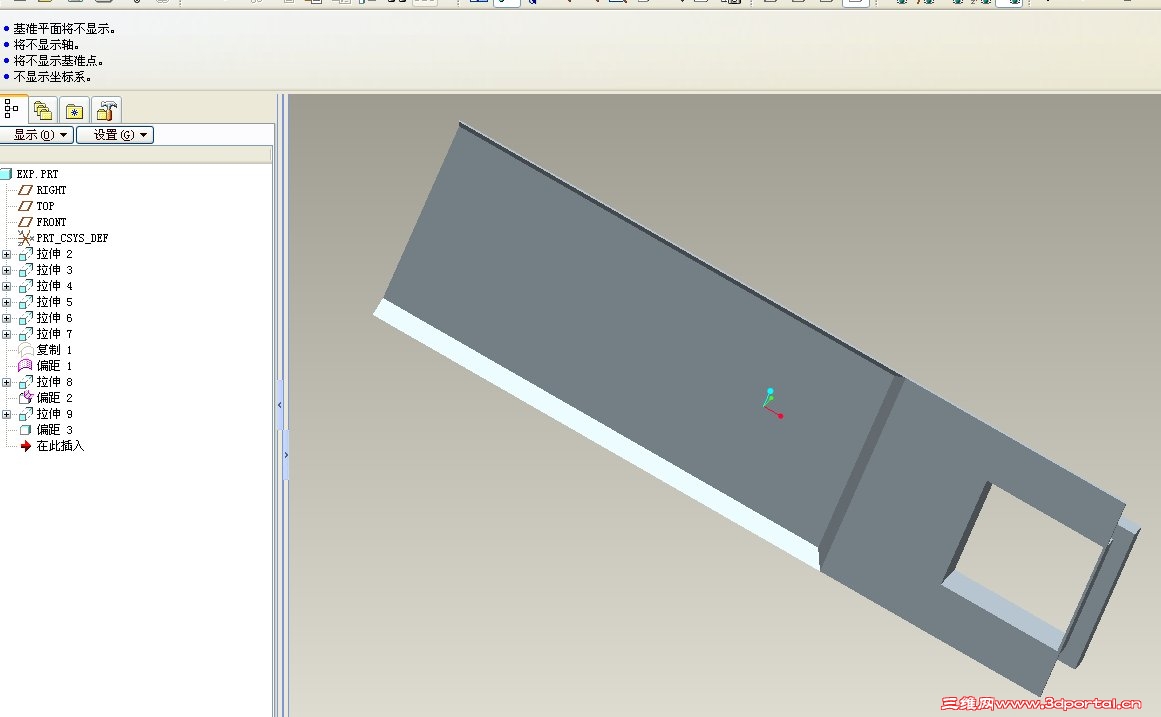

% d; F+ D( J- e1 d! K$ a/ u6 A谢谢你！ 不过我打开你的文件为什么会出现这样的伸出部分？！
; n  f) ]; F) ]. P* b, f! O/ T
( w! w; n  W: [; _" x) H- z

brosnan

那个是辅助画图的曲面~~~~~
呵呵，隐藏掉就可以了~

fergus1987

6# brosnan
  K- [1 F" w, ]
9 ?' i& T0 A4 N厉害！ 我明白了！ 再次感谢！
