关于不老叔鼓形弹簧教程的困惑

大隐于市

刚才搜了一下不老叔发的帖子
找到一个鼓形弹簧的画法教程
* i: l; r/ e! R- @原帖地址为：http://www.3dportal.cn/discuz/viewthread.php?tid=635744&highlight=%2Bw\_hs1
我下载下来照着画了一下
( P) I5 U8 a3 V* M4 F8 ^2 K发现如果草图3中的一个尺寸标的位置不对
2 e0 L! k7 Z+ S) M! o' }: Q& N导致扫出来的结果完全不同
不知道是为什么
# |. M! `2 m1 s6 n0 ~请各位老师指点
( r3 x) y1 a% y$ s" |4 L% T

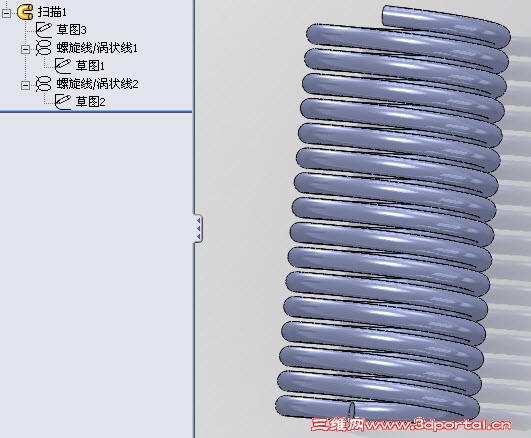

第一种画法，结果是普通弹簧

  ?, x8 h- e: v$ l对应源文件是(SW2010)： 鼓形弹簧1.rar (74.97 KB, 下载次数: 26)

2011-3-9 11:24 上传

点击文件名下载附件
, K& e! |: ~  i% n1 D

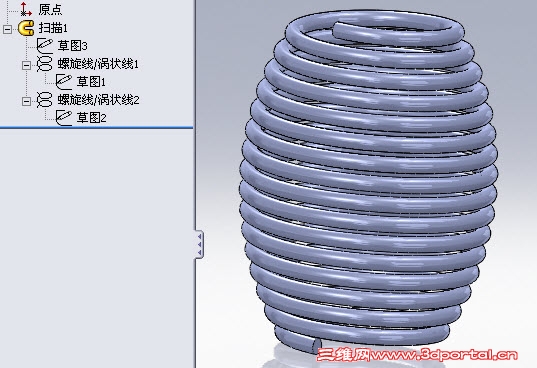

第二种画法，得到正确的结果

' ^; d4 z5 K, e' n对应源文件是(SW2010)： 鼓形弹簧2.rar (75.04 KB, 下载次数: 52)

2011-3-9 11:24 上传

点击文件名下载附件

大隐于市

都跑到第二页去了~
1 ~4 Q8 e* K  d# m顶上去
我觉得这个问题可能涉及到SW的扫描原理
. O, _% I# W( }# ~: q, s, h有老师能帮忙解答一下么？

LFL2010

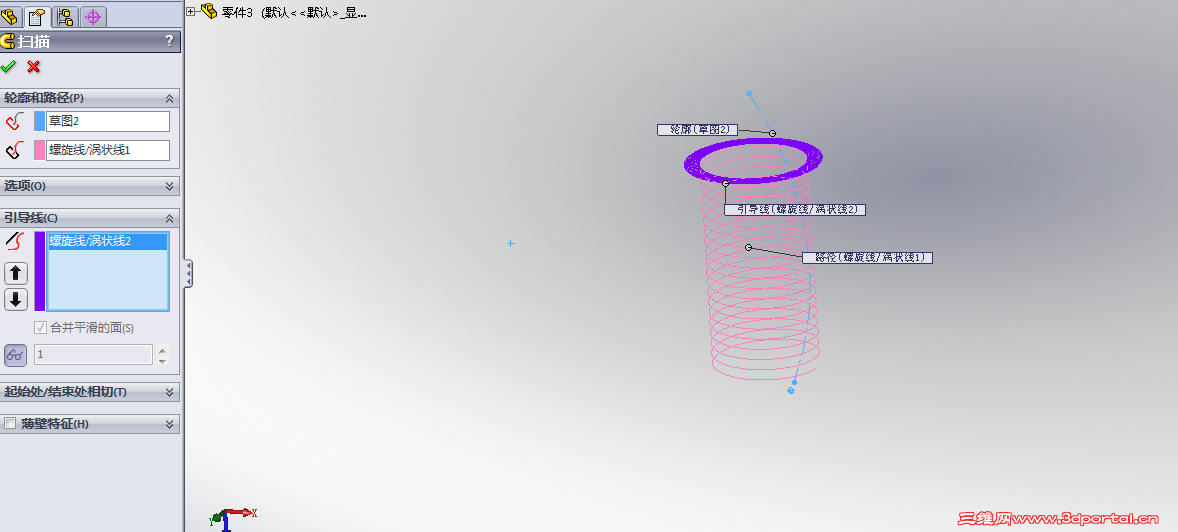

我也按照教程去做，扫描不出来，提示我是由于路径切线变化太快，扫描不成功，不知道是怎么回事？想请哪位大师给解答一下，谢谢了！

lyh020209

俺试了一下吧，感觉应该是一种从属关系的原因。就是到底是弧线的圆心从属于竖直构造线，还是构造线从属于圆心。
在本例，显然要达到目的，必须圆心从属于构造线，因为构造线是直接和涡状线发生关系的——穿透。

大隐于市

俺试了一下吧，感觉应该是一种从属关系的原因。就是到底是弧线的圆心从属于竖直构造线，还是构造线从属于圆心。
- m( T. P# C, G& ^% O  b2 V/ q在本例，显然要达到目的，必须圆心从属于构造线，因为构造线是直接和涡状线发生关系的——穿透。
lyh020209 发表于 2011-3-11 09:12 http://www.3dportal.cn/discuz/images/common/back.gif

嗯，有道理。
0 h6 ^2 X# j+ }* d, u8 Z# g: I) ^, T8 Z谢谢你！
但是在画图中应该如何确定这种从属关系呢？
; I6 `7 A3 I* n0 A5 w是个问题
; H3 H- U/ i- ~0 s  P因为稍不注意结果就是千差万别

大隐于市

以我一开始的画法
构造线的长度根本就无所谓
只要确定与原点的距离和竖直关系就可以了
5 o- e5 c& c: K% p" H4 T9 ?9 Q哪知道这里面还有玄机
% Y+ a, q7 V. J: Z0 o需要学的东西真是太多了。

LFL2010

这里怎样实现圆弧构造线与涡状线的穿透关系呢？

eryuefeng_dsj

虽然照画成功了，但看不懂为什么这样可以做出来。依然迷惑，求详解。
