AUTOCAD如何画出此图？

@fly@ · 发表于 2011-3-17 11:15:34

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 @fly@ 于 2011-3-20 15:23 编辑

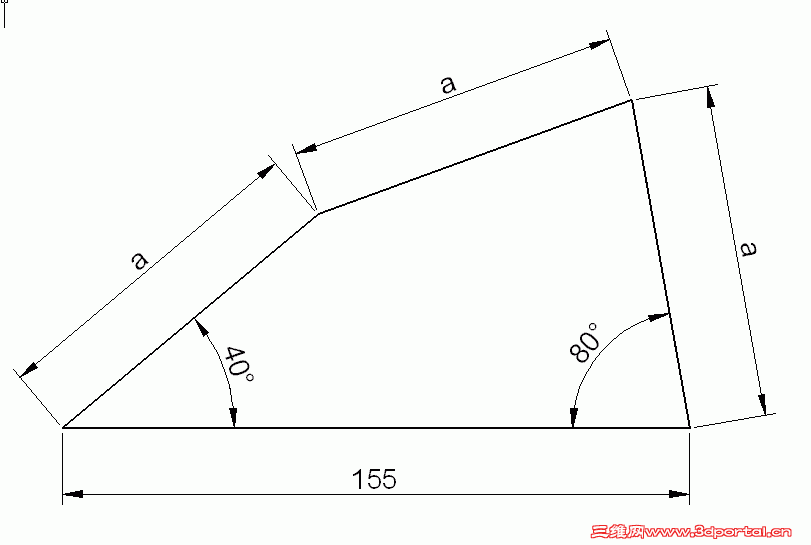

请教各位大侠，小弟正学习AUTOCAD的各种画法，来到三维论坛受益匪浅，今遇到一个练习题，不知如何解答，还请各位帮忙。

haojie946 · 发表于 2011-3-18 12:41:22

缺少角度条件。。

SunVei · 发表于 2011-3-18 12:57:19

本帖最后由 SunVei 于 2011-3-18 13:06 编辑

依等径圆作图再放大

@fly@ · 发表于 2011-3-18 15:40:22

不好意思，小弟没看懂，貌似你给的答案不对啊？

@fly@ · 发表于 2011-3-18 15:41:12

2# haojie946
拜托，不缺条件……

@fly@ · 发表于 2011-3-18 15:43:33

3# SunVei
不好意思，没看懂，您能再详细的解释下么？

SunVei · 发表于 2011-3-18 15:54:43

在延伸交点画圆

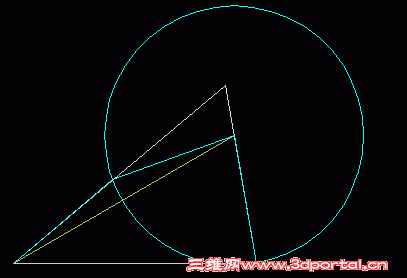

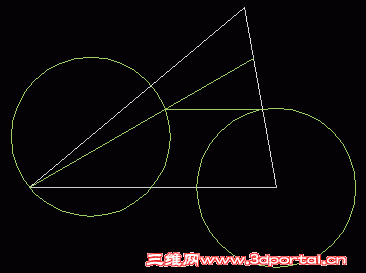

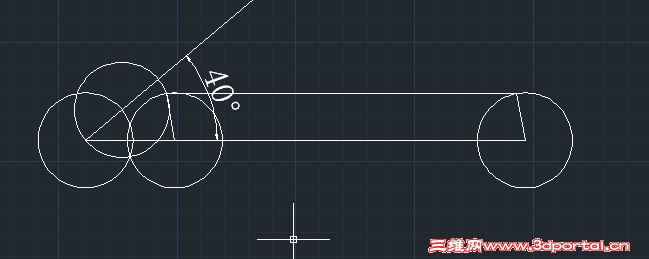

再补个图

comkeller · 发表于 2011-3-18 16:50:38

3楼的应该可以啊。其实就用线长和角度划直线就行嘛。不知还有什么含义

woaishuijia · 发表于 2011-3-19 06:51:21

3# SunVei
) U2 Y8 I8 j$ _3 V& P+ d不好意思，没看懂，您能再详细的解释下么？
/ f% ]6 t! p% a1 n+ A@fly@ 发表于 2011-3-18 15:43 http://www.3dportal.cn/discuz/images/common/back.gif

画这种图时,先不要管155这个尺寸,先假定a是10或100等固定长度,结合已知的角度条件,画出相似形来,最后再用"缩放"(scale)命令把画好的相似形缩放到底边长度等于155.就得到目标图形了.

wanglingang · 发表于 2011-3-19 09:45:43

画这种图时,先不要管155这个尺寸,先假定a是10或100等固定长度,结合已知的角度条件,画出相似形来,最后再用"缩放"(scale)命令把画好的相似形缩放到底边长度等于155.就得到目标图形了.
! K2 m A2 Q5 ]% o% G9 uwoaishuijia 发表于 2011-3-19 06:51 http://www.3dportal.cn/discuz/images/common/back.gif

方法不错，受教……其实用SW比较方便

czy12 · 发表于 2011-3-19 11:50:04

10# wanglingang
画这种几何题，用SW的坛友永远比不过用ACAD的坛友。
约束？那是不会用几何作图的人用的。约束？不是SW的专利。

rogerxqz · 发表于 2011-3-19 12:22:43

10# wanglingang / M r+ `& E6 ]! B6 \+ U2 {+ r- I
画这种几何题，用SW的坛友永远比不过用ACAD的坛友。
4 y) q6 `5 ~$ {0 |# n* A* K! u: o8 q约束？那是不会用几何作图的人用的。约束？不是SW的专利。
) Y9 E$ G4 }. i5 V. jczy12 发表于 2011-3-19 11:50 http://www.3dportal.cn/discuz/images/common/back.gif

如果我是老板会选择快捷准确又简单的方法而不是循规蹈矩

czy12 · 发表于 2011-3-19 12:28:01

12# rogerxqz
如果那台电脑上没有SW只有ACAD，那你在老板面前就快不起来，而我却可以做到。
更何况，ACAD用约束不比SW慢。

@fly@ · 发表于 2011-3-20 14:57:31

9# woaishuijia
很感谢您的耐心解释，我终于明白了，画出来了，真是高兴！！又学会了一招~~

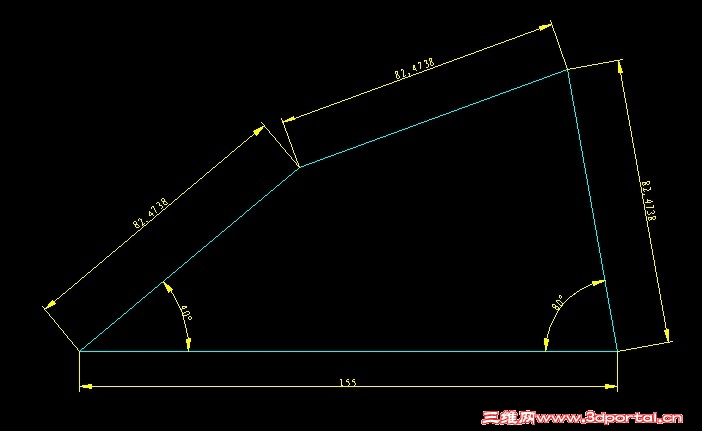

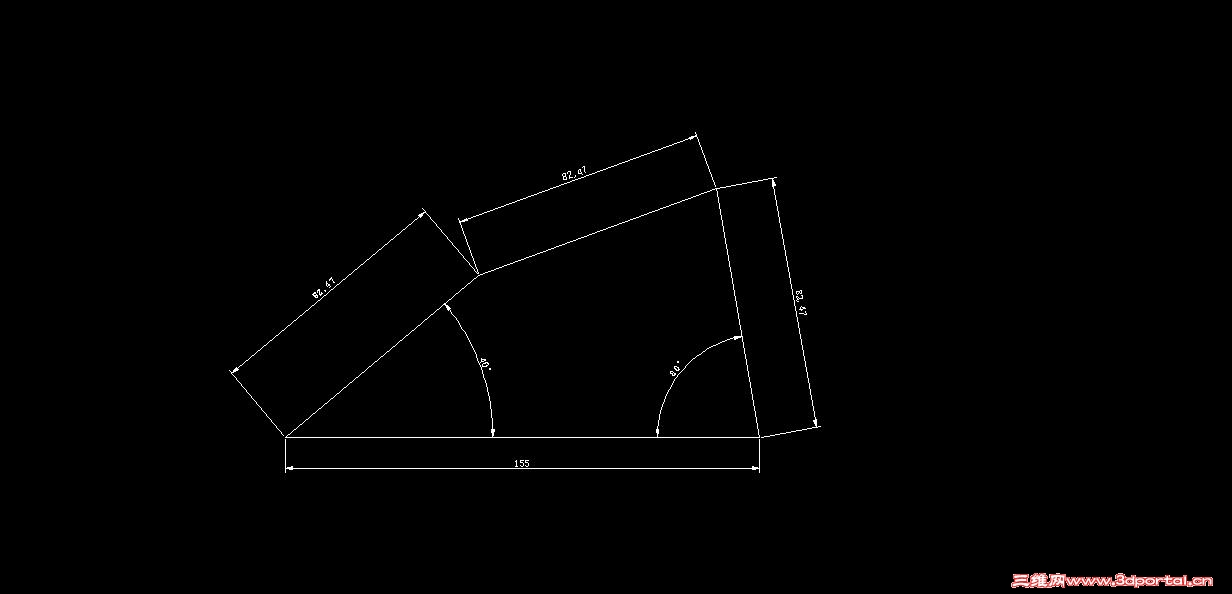

补上一图，您看看

@fly@ · 发表于 2011-3-20 14:58:40

7# SunVei
嘿嘿，画出来啦！！谢谢您了，学东西了，真是受益匪浅！

aliyy3 · 发表于 2011-3-20 15:54:40

学到东西了, 多谢

constable@meitipu.com

ruwei · 发表于 2011-3-20 18:27:22

画这种图时,先不要管155这个尺寸,先假定a是10或100等固定长度,结合已知的角度条件,画出相似形来,最后再用"缩放"(scale)命令把画好的相似形缩放到底边长度等于155.就得到目标图形了.
7 M R, S( ~8 I$ }woaishuijia 发表于 2011-3-19 06:51 http://www.3dportal.cn/discuz/images/common/back.gif

9楼老师说的很对.学习了!

ruwei · 发表于 2011-3-20 18:30:15

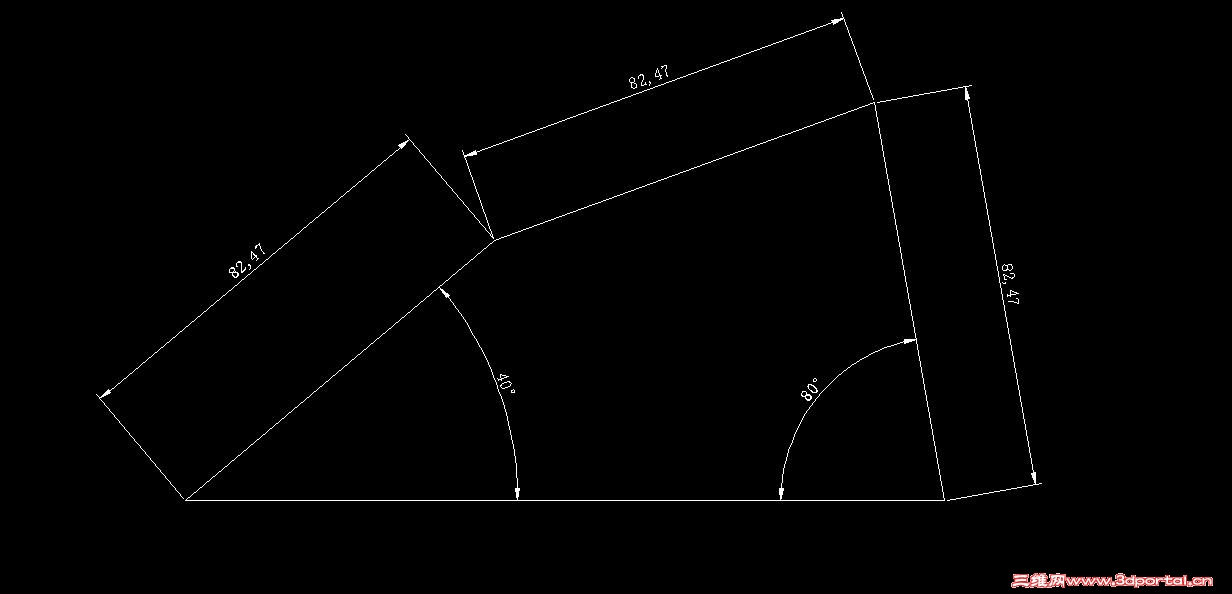

本帖最后由 ruwei 于 2011-3-20 18:37 编辑

393210529 · 发表于 2011-3-21 19:11:50

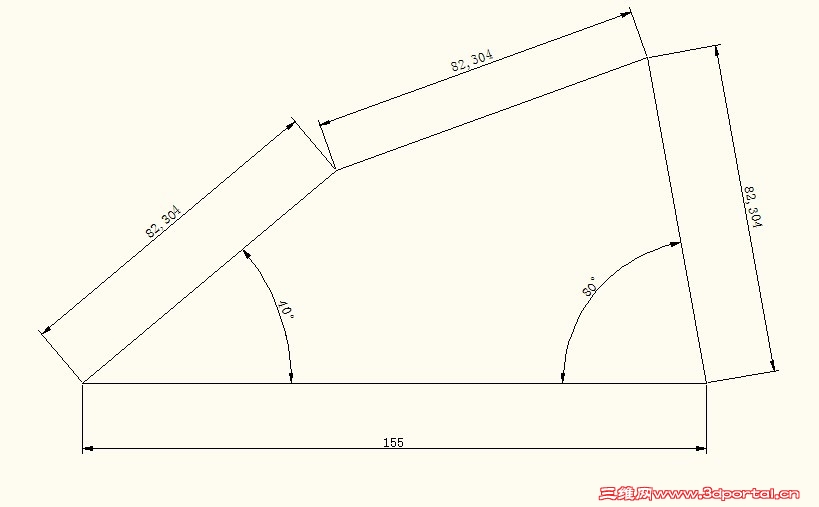

其实很好画的，用CAD2010版本

aotaijixie2010 · 发表于 2011-3-21 20:20:08

我也学了一招，哈哈，谢谢楼主提出这个问题

comkeller · 发表于 2011-3-22 15:18:42

汗，我也没有看清题目，学习了

comkeller · 发表于 2011-3-22 16:14:17

好像不对啊。应该是先算出a来，我的计算结果是a=82.47，各位可以试试

@fly@ · 发表于 2011-3-23 16:10:37

20# aotaijixie2010
一起努力，一起进步！@@！！嘿嘿

boykids · 发表于 2011-3-23 23:59:49

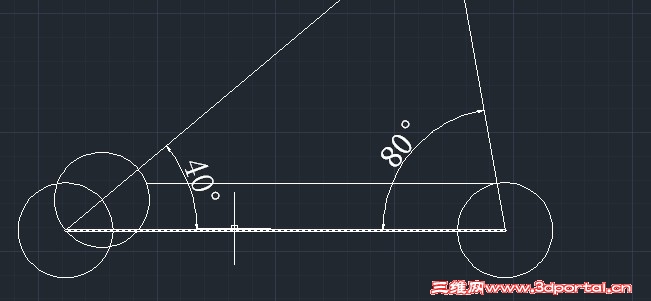

如图所示最后在比例缩放一下即可

输入错误 · 发表于 2011-3-25 13:11:47

具体步骤怎么样的啊
