请大家帮忙画下这张三维图

gydcy · 发表于 2011-3-26 22:05:23

您需要登录才可以下载或查看，没有帐号？注册

x

请大家帮忙画下这张三维图
画了两天还没有画出来！由于是新手！在此先谢谢了！

hzxx · 发表于 2011-3-27 19:51:08

不是你不会画吧！而是你还没看懂这2D图吧！

jsmold · 发表于 2011-3-27 21:06:35

楼主应借这个好好练练，以后很有用的

白辞 · 发表于 2011-3-28 09:09:45

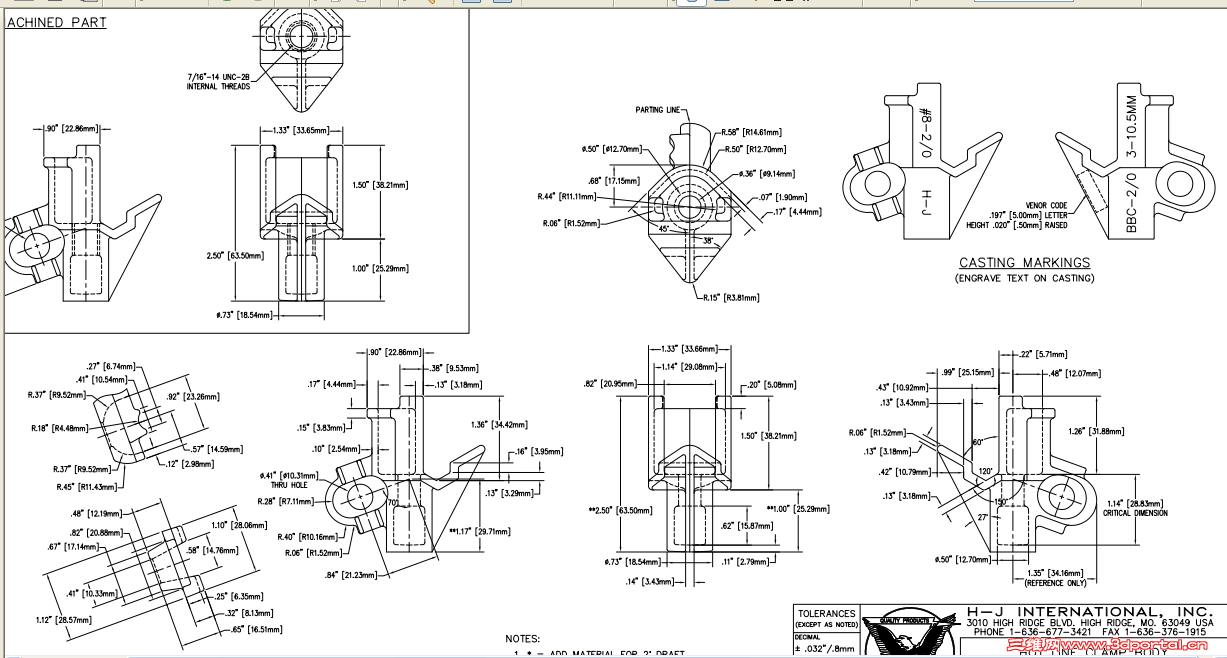

楼主把这个图全发上来，这个截图缺东西，（技术要求和标题栏）

shuna · 发表于 2011-3-28 09:48:53

有无奖励呀！？
全是全了，不过画起来步骤多电而已！

lizuoshan · 发表于 2011-3-28 21:20:03

还没有人来交作业？我已经搞得差不多了。工作之余玩玩，希望明天搞定。

liuyong453 · 发表于 2011-3-29 09:54:47

这个图出得有点乱，加工的人看得很辛苦

l-jun2009 · 发表于 2011-3-29 10:26:56

我下来看看，但愿我能画出来

hongwei_1987jp · 发表于 2011-3-29 11:53:32

有时间的人，是可以画的

hongwei_1987jp · 发表于 2011-3-29 11:54:42

能传上CAD图纸原件，可以节省很多时间的

lizuoshan · 发表于 2011-3-29 12:33:57

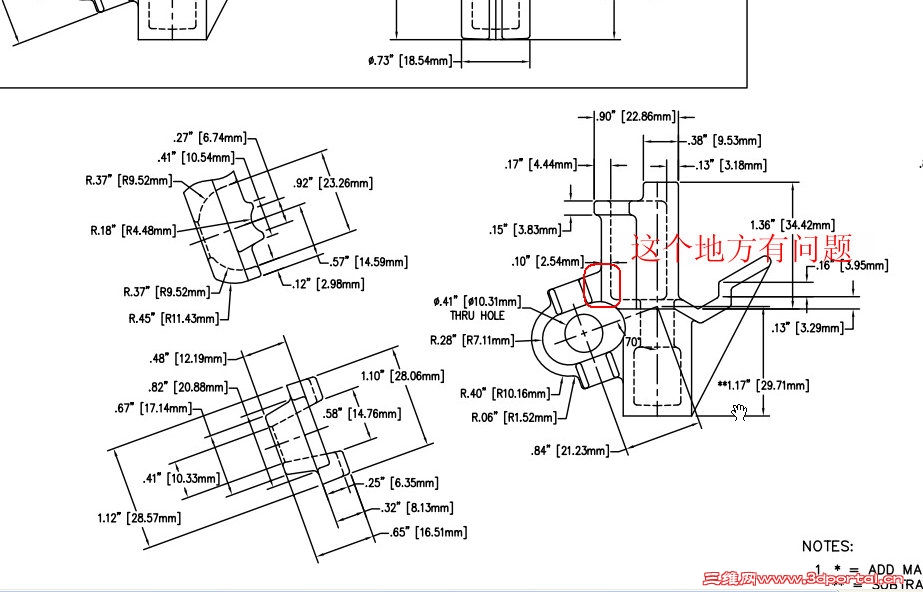

有个地方有问题，不知道坛友怎么看。如图

gydcy · 发表于 2011-3-29 20:35:53

真诚的感谢各位好心人支持和解答！
回楼上！有问题的地方好像是缺尺寸！不过那里是封闭的实体部分；现在关键是整体造型我做不出来！
各位好心的朋友；有做好的请上传源文件；在此先谢过了！
我的QQ345660093@qq.com

gydcy · 发表于 2011-3-29 20:48:39

继续期待中……

lizuoshan · 发表于 2011-3-29 21:10:07

不缺尺寸，是那一段实线不对。

gydcy · 发表于 2011-3-30 07:28:27

是的！不应该是实线表示；在造型时可以做成实体！
期望楼主的源文件上传！谢谢！

pproee88 · 发表于 2011-3-30 18:11:27

本帖最后由 pproee88 于 2011-4-1 10:18 编辑

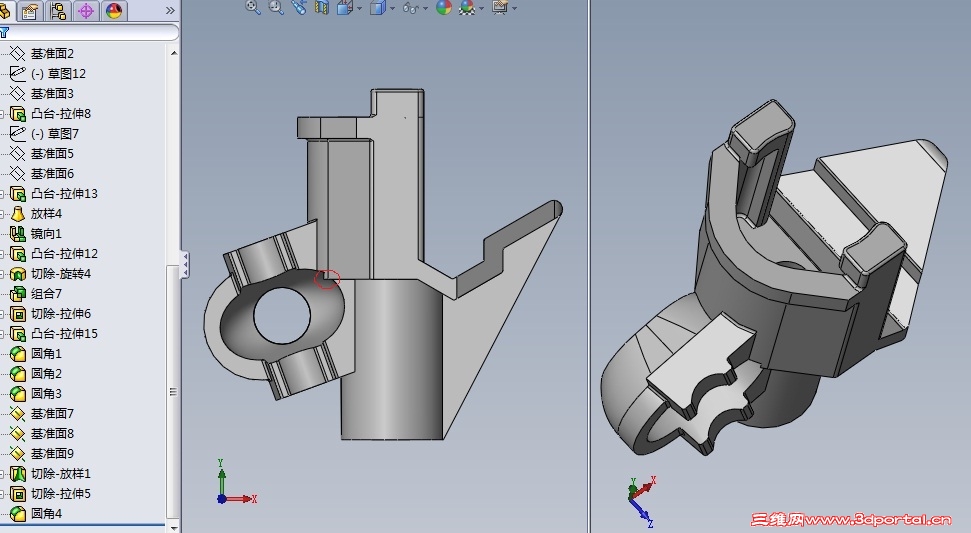

不好弄，多了一块弄不下去
问题比较多只是个模样

零件11.rar (1.21 MB, 下载次数: 145)

gydcy · 发表于 2011-3-31 09:56:54

回复pproee88朋友；请上传你的源文件；学习你的建模思路！谢谢！

gydcy · 发表于 2011-3-31 14:38:43

回复pproee88朋友
你的源文件是什么版本啊？我的打不开啊！我现在装的是2007的；请转换成IGS可以吗？谢谢！

幸福与悲伤 · 发表于 2011-3-31 16:52:16

有时间的人，是可以画的

gydcy · 发表于 2011-4-2 08:03:33

感谢pproee88朋友的热心帮助
谢谢！

yuye333 · 发表于 2011-4-4 16:53:31

有高手啊,.DDD

youqingshan173 · 发表于 2011-4-4 21:34:14

看来还是机械制图功底不够。只要图看得懂，就可以画得出来。

陆定辉 · 发表于 2011-4-4 21:50:28

看的眼都花

kingsen · 发表于 2011-4-5 00:43:41

热心的人还是很多的

毛大龙 · 发表于 2011-4-8 15:29:49

看不明白图纸啊！惭愧啊！面对以前教过制图的制图老师表示惭愧！唉识图能力还是需要加强锻炼啊
