UG钣金图形怎么画！！

tiger1860

各位论坛高手、前辈：

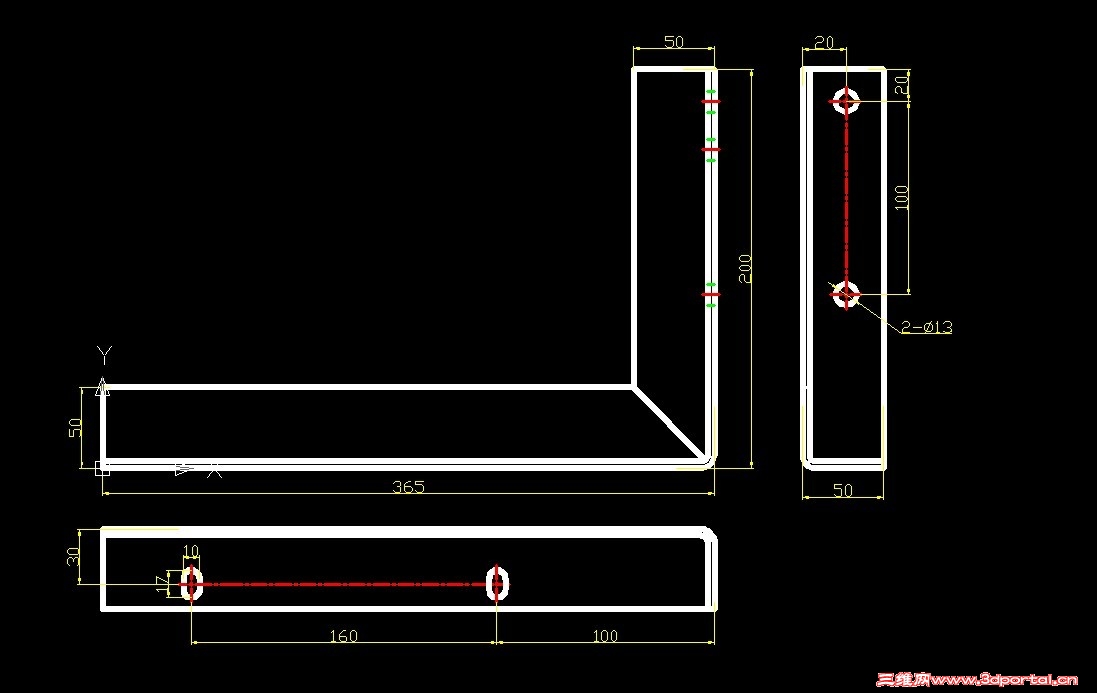

     本人对UG钣金刚起步，想问各位以下这个图形怎么画，并且如何展开！
0 I5 B- \% _" e     本人在此谢谢各位！！

zks7515

1# tiger1860
5 w6 b8 t1 E" F6 c; `

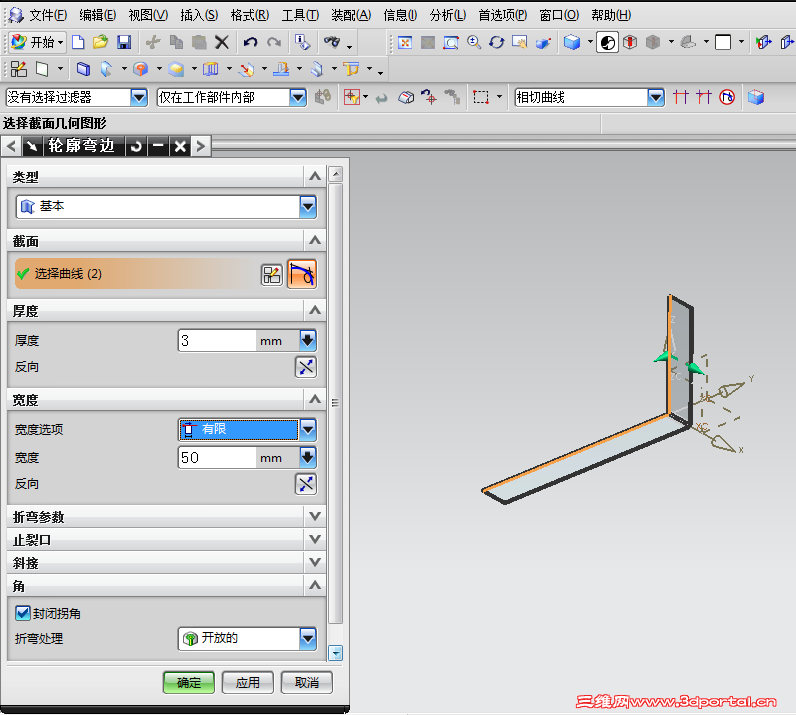

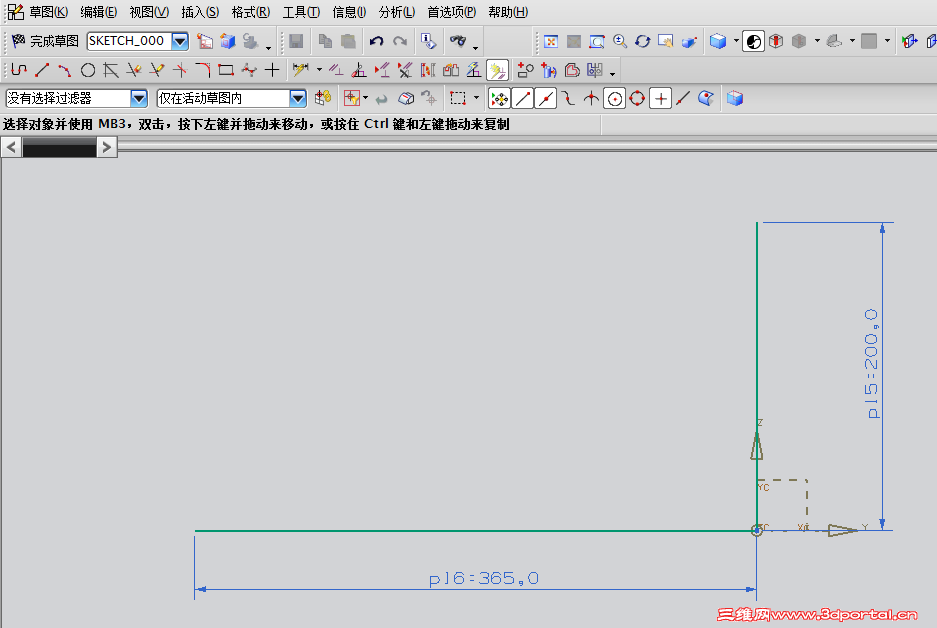

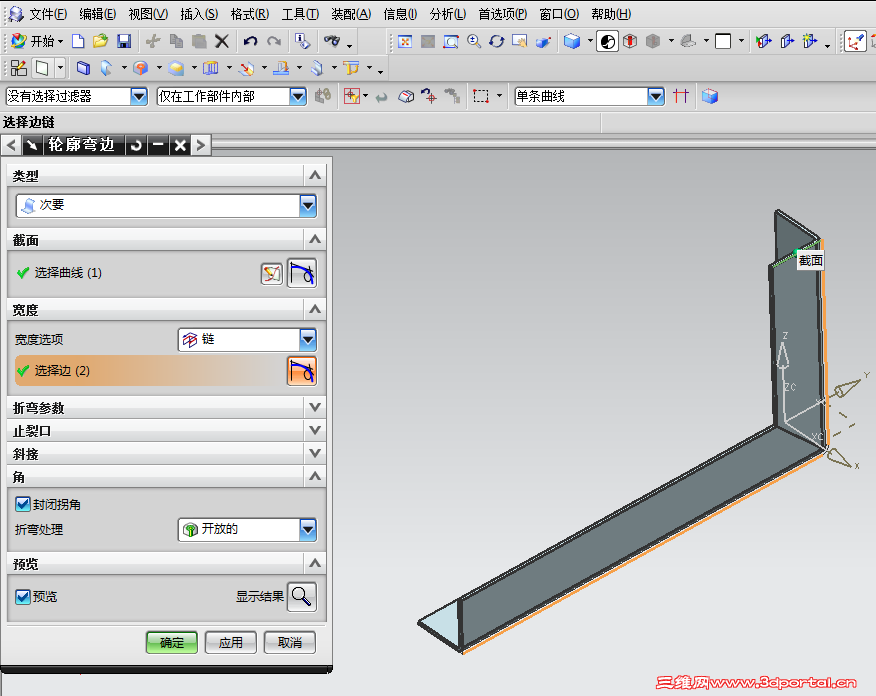

钣金环境，选择轮廓弯边（插入-折弯-轮廓弯边），选择基准面，建草图
4 ]* o' a. m& A9 ~. p+ j
: I, p0 G. _+ N0 m0 ]
: @2 [/ n0 d: e. P成型

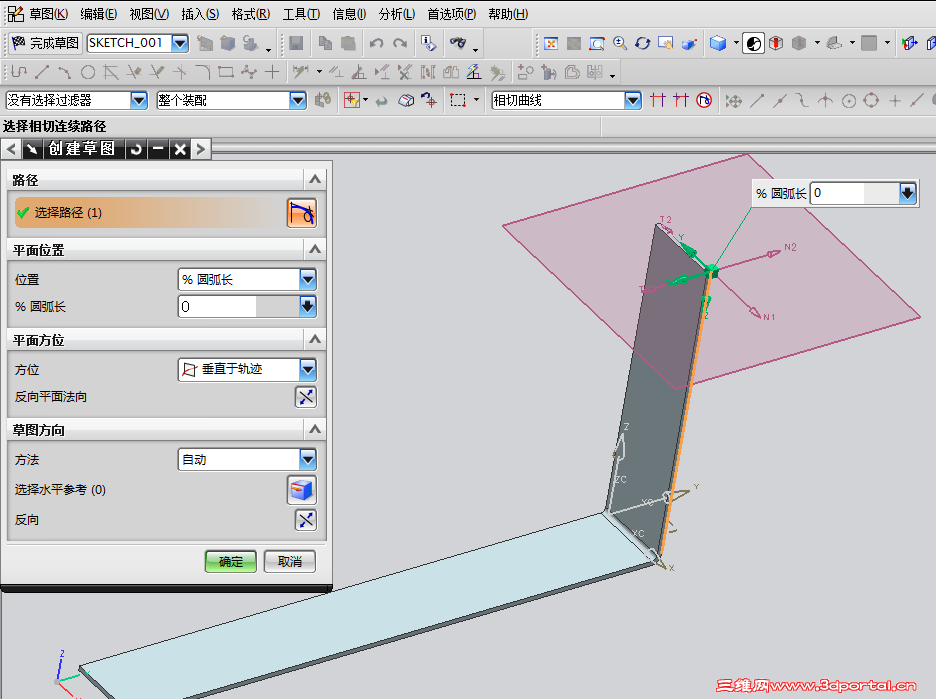

" |- H( L2 h, y9 ?, s6 n  ^再选择轮廓弯边，选择L边的外侧（也可以选内侧），将起点设置为圆弧长0%

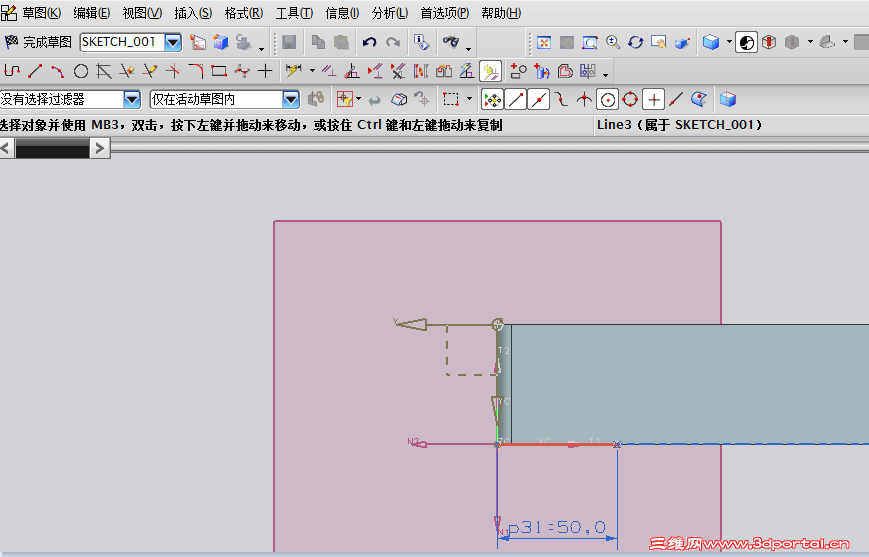

' R3 b9 @2 K$ W1 ~+ ]6 f建草图，画一条50mm线段，注意起点位置


成型
4 \* k# O2 _3 x3 v
) G4 T- r6 i" f& T5 h2 }# o

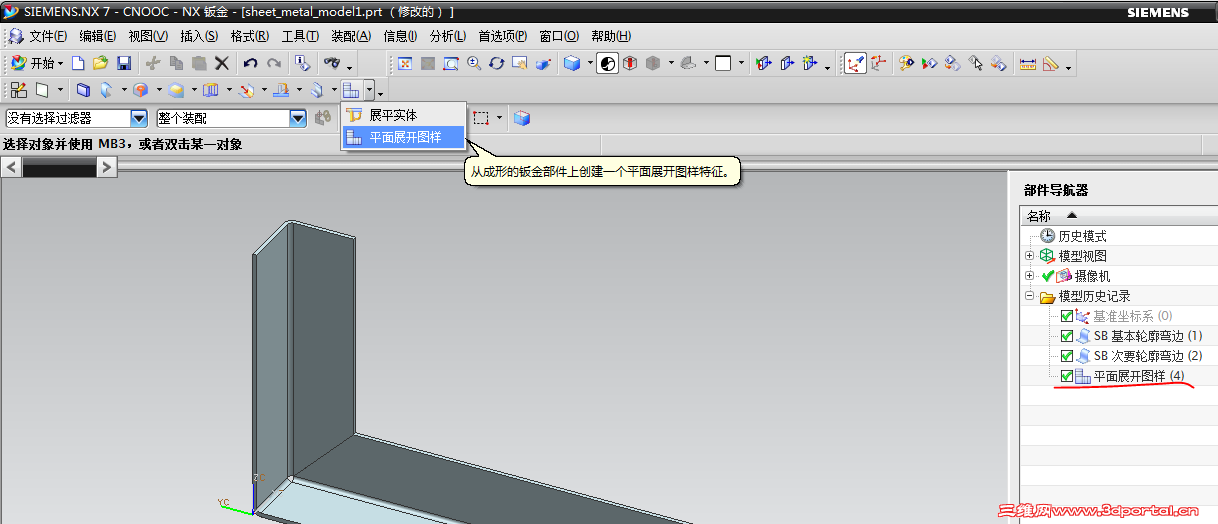

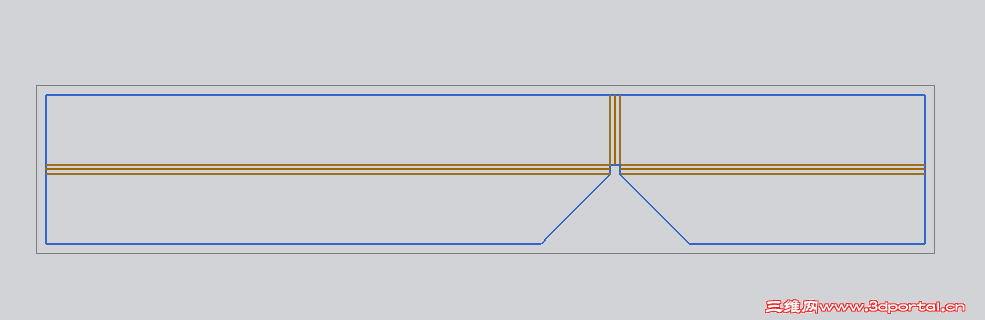

2 z3 f8 l* [3 L3 ^# L: k; v平面展开图样（转到工程图可以显示）


) \) L/ x6 k) X0 i9 P9 A

tiger1860

能不能把图片给我一下
" Z: H% r4 K; @/ o" K我知道展开 怎么求图   我有好多比较复杂的展开 就是不知道怎么把图画出来！！

maqingmin

楼上的哥们很详细了！

tiger1860

谢谢楼上的哥们，可能我说的题目没有说清楚，我想知道，先把放样图画出来怎么把图形折出来！！

zks7515

3# tiger1860
/ Z/ }: H9 s  s0 o! B, T
7 T5 p+ r: X' s# }: @9 {+ W你意思是：你有一张展开图，想知道它没展开之前的样子？是这样吗

tiger1860

不是的 。我的意思是  ：
; E5 W1 u# I0 E+ P先知道展开图，然后用展开图一步一步的把零件折成型！就跟我们现实中先把展开图画出来一步一步把零件做出来是一样的！！
$ D7 ]! J- I+ ]- M: `感谢大家的帮忙！！！

maqingmin

7# tiger1860
你说的这种方法简单的展开可以，复杂的展开很可能会去问题
再说实际加工中客户只提供成型图 不可能有展开图 就算有展开 也是不准的！

tiger1860

哦 非常感谢！

xxshilizhi

zks7515高手让人羡慕.

ngyq

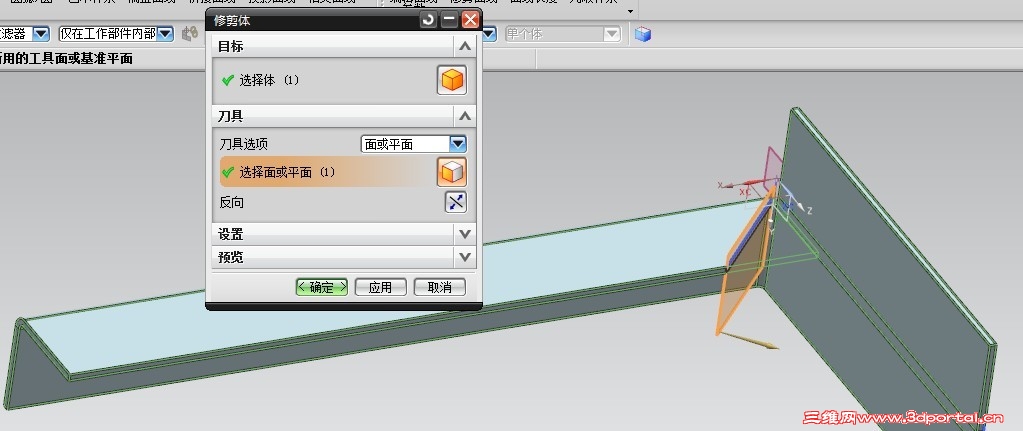

这个好做，你可以做面 ，把相交的部分剪辑掉哦
) i: _" `0 s! z2 y: X

再把修剪过的矫直，把另个边重弯，同样修剪体就ok了

2 ?$ c1 D, S: P% F4 x

不是故意

学习了  看来客户给的都是成型图  不知道在设计完成之后出工程图是不是也要出展开的？

wufanm

既然是钣金就要做成展开的

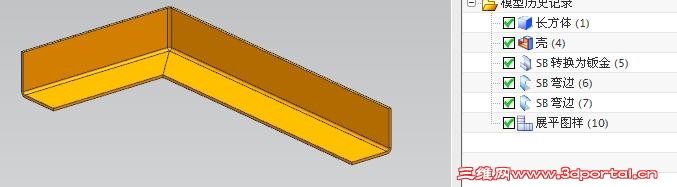

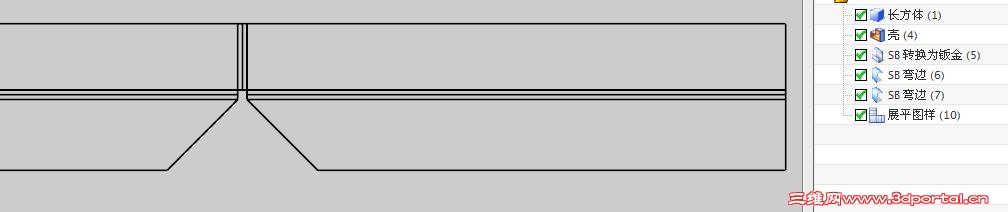

; N2 K! I/ e2 q& f. L以下是另一种方法
