如何在装配体制作新零件

ning84 · 发表于 2011-7-19 11:05:32

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 ning84 于 2011-7-19 11:09 编辑

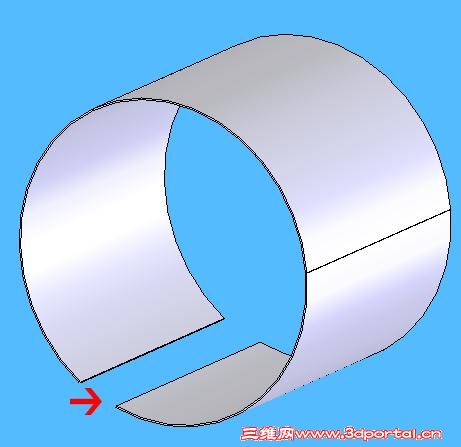

此图是一个装配体文件，详见附件。
目标需求是
如何在箭头处，用弧线制作新零件，让图示结果成为一个完整的筒体。
谢谢。

aaa.zip (181.77 KB, 下载次数: 10)

xuxinzhi2006 · 发表于 2011-7-19 11:33:19

装配体-插入-零部件-新零件

baijunge · 发表于 2011-7-19 12:38:07

插入零部件——新零件
就插入了一个新的零件
可以改它的名字
可以编辑它
当编辑它时
它的名字会变成蓝色
其它零部件变为透明

希望能帮到楼主~~

ning84 · 发表于 2011-7-19 15:15:19

本帖最后由 ning84 于 2011-7-19 15:46 编辑

插入零部件——新零件
$ L5 ?6 [# }. {  p2 @2 t就插入了一个新的零件4 j1 ]/ U& a/ N
可以改它的名字" _& P0 C0 R! E! o
可以编辑它
, ?5 d; ?  i4 o, @( G当编辑它时' f) ?" |* k: s" b, ?1 O: G/ Q
它的名字会变成蓝色
0 g4 R. X$ I/ V6 @. B其它零部件变为透明/ o  @+ n; y2 Q1 Q3 a. c4 u! o: I" z  c
/ {4 B; i7 o1 I9 q: t  n" N9 @3 W
希望能帮到楼主~~
2 P- i6 e; J& `4 O; @! Obaijunge 发表于 2011-7-19 12:38 http://www.3dportal.cn/discuz/images/common/back.gif

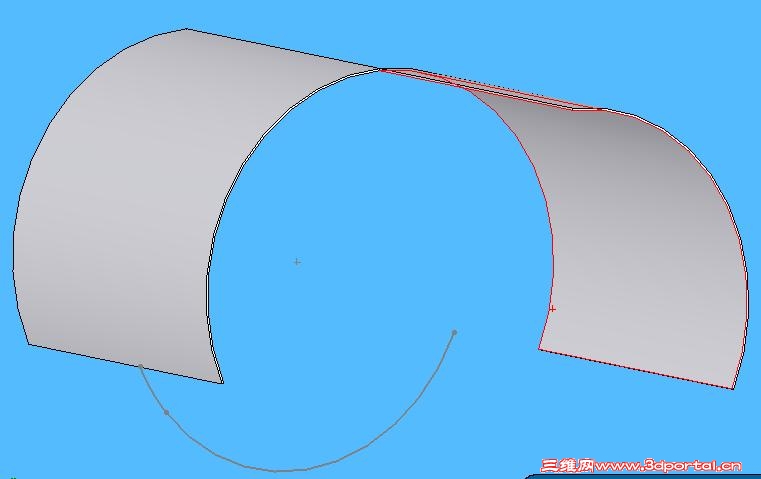

谢谢回复。画弧线空间位置不对。结果目标需求差的太远。

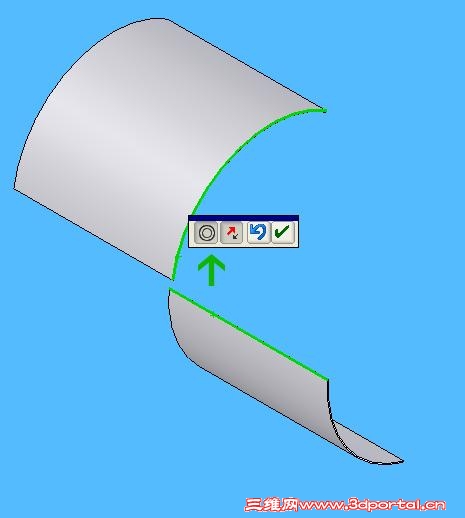

配合总是同心圆，找不到其它方法让其对齐？

hongwei_1987jp · 发表于 2011-7-19 19:43:50

直接画一个不就行了，搞得那么麻烦干嘛？

xuxinzhi2006 · 发表于 2011-7-19 22:06:42

看了楼主的图，实际就是一个装配图，由于草图和建模不正确所以将所有的圆弧同心也成不了一个圆？

ljt4118 · 发表于 2011-7-20 09:32:17

可以试试选择让边线重合，我有时候处理圆弧或者圆端面配合就用这种方式
