剖切线怎么才能与轴线重合

囡囡娘 · 发表于 2011-7-22 10:19:48

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由囡囡娘于 2011-7-22 10:21 编辑

大家好：

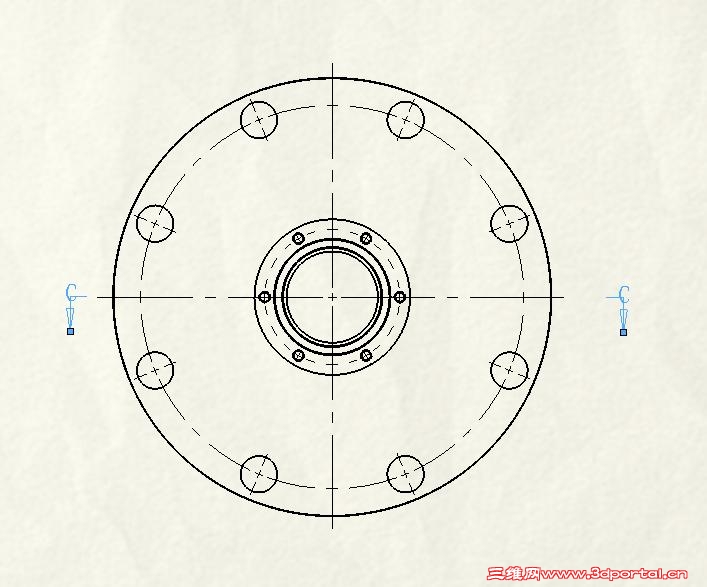

其实C-C剖切线放大后发现没与轴线重合，画那线是总会偏轴线。

阿帕奇 · 发表于 2011-7-22 11:27:55

低版本的我不知道，我用的11里面，有个导航功能。即画草图直线的时候，鼠标先移到圆心，然后再向上、下、左、右任何一个方向慢慢移动后，会有一个导航线出来。到了你图中大圆的外面后某个恰当位置，点下鼠标，然后画水平或竖直线，就会经过圆心。画剖视图时就以这条线好了

fgshrl · 发表于 2011-7-22 12:02:44

选的时候，注意自动扑捉点出来，看看是不是你要的那个点再点确定

zll3310737 · 发表于 2011-7-22 13:51:07

先画条过中心的线，（不会就画两条线，选择的时候按ctrl选两条线）然后选择这条线，右击，工程图，剖面视图。结束

hongwei_1987jp · 发表于 2011-7-22 14:25:27

1# 囡囡娘

你没有利用几何关系捕捉？

捕捉的话，不会偏离的，或用尺寸来定位剖视图的位置

囡囡娘 · 发表于 2011-7-22 15:16:29

点上圆心后是有一条很的黄线，可是到轴线外就没显示了

hongwei_1987jp · 发表于 2011-7-22 16:51:20

6# 囡囡娘

你不是要做剖视图吗？点圆心干嘛？？？

点圆周的上，然后直拉

囡囡娘 · 发表于 2011-7-26 16:31:23

几何捕捉怎么设定？哪儿设定，能不能详细讲解呀！

wjaz · 发表于 2011-7-26 21:06:36

我是先剖切，再编辑草图，将剖切线增加关系让它与中心线重合

fsjt · 发表于 2011-7-26 21:49:39

我的常用方法,标尺寸设零、然后隐藏尺寸......

jackforjob · 发表于 2011-7-28 23:59:55

我也经常捕捉不到，放大就是偏心的，捕捉不到就标注尺寸为0，然后隐藏。。。。

lcr2306 · 发表于 2011-7-29 00:23:17

我的方法与10楼一样，哈！这个方法很好，大家试试

liweisky · 发表于 2011-7-29 10:13:29

点上圆心后是有一条很的黄线，可是到轴线外就没显示了8 ], S7 b- U9 G. f$ A0 S4 h
囡囡娘发表于 2011-7-22 15:16 http://www.3dportal.cn/discuz/images/common/back.gif

你那是剖切位置的黄线

liweisky · 发表于 2011-7-29 10:14:46

你可以使用点来定位，先画点，与圆心同心，再画线，与点重合，这样就不会走位了，做阶梯刨的时候好用，定位准确，就是繁琐了些

802210 · 发表于 2011-7-29 10:16:14

提示: 作者被禁止或删除内容自动屏蔽

txz1314 · 发表于 2011-7-30 10:57:48

先利用捕捉、导航画直线草图，再点剖面命令。如果剖面不在中心线处，可用等距命令将草图等距到相应位置，再点剖面命令。

Humz · 发表于 2011-7-30 13:55:37

不用捕捉圆心，外圆上的象限点也行的呀
