求助simulation实际应用中的问题

yuanyuan221 · 发表于 2011-7-22 16:31:07

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

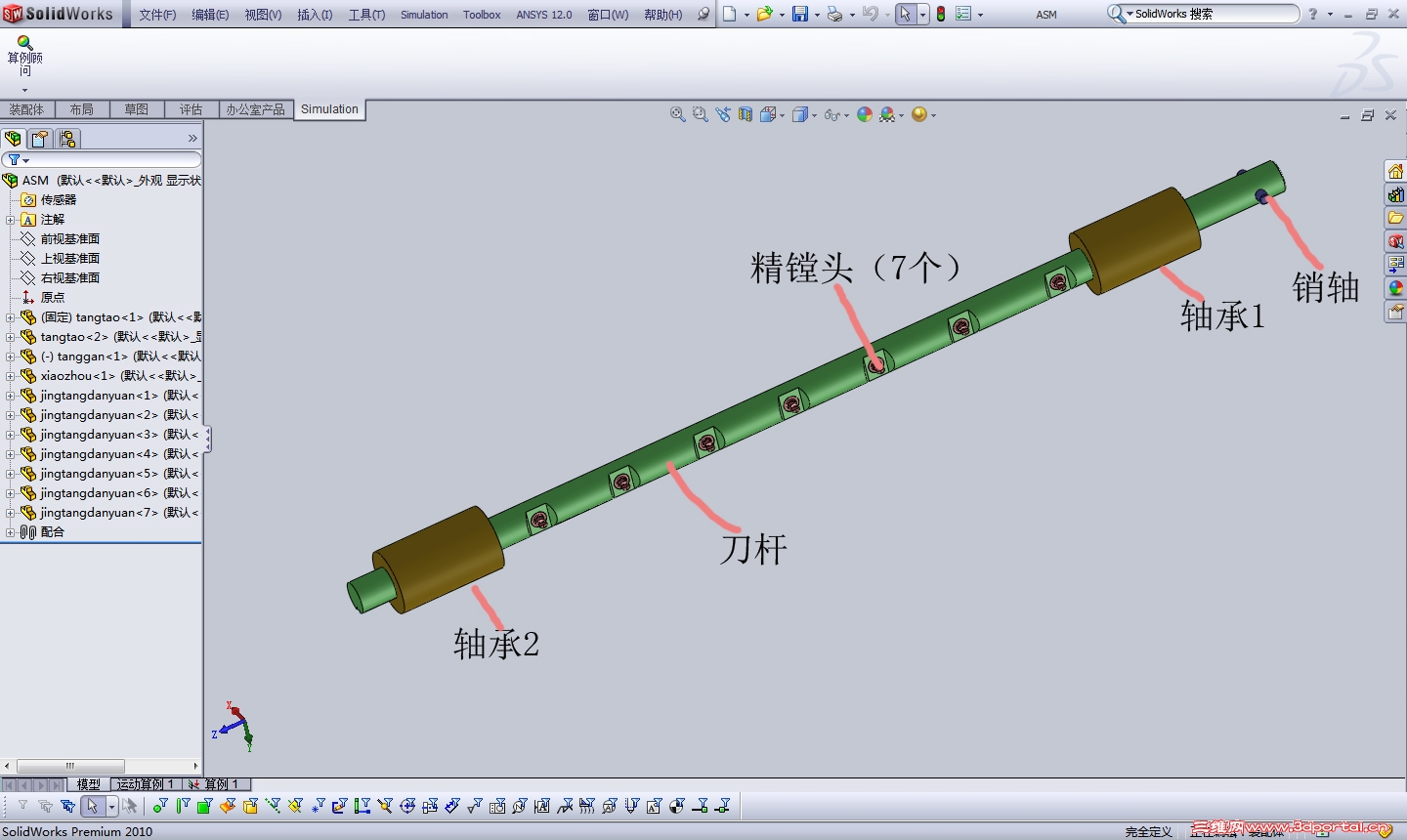

如图所示，一镗刀杆组件：轴承1和轴承2的位置固定不动，镗刀杆装在两轴承上边（既能转动，又能轴向移动），销轴被固定在镗刀杆上面，7个精镗头（也叫精镗单元）分别固定在镗刀杆的相应位置。
需要分析的情况：图中装配位置，因为7个精镗头受力，所以镗刀杆要变形。
遇到的难题是不知道怎么定义约束（夹具、连接之类的），请各位大侠帮忙，顺便也练练手，呵呵
PS.没有给出受力情况，如需要则定义为：7个精镗头上的那个平面，法向150N

yuanyuan221 · 发表于 2011-7-22 16:32:41

附件中为part文档，问题可能简单，但我搞不定，希望热心大侠出现，先谢谢了

along_99 · 发表于 2011-7-24 08:23:35

这个模型这么分析，结果不会很理想的，还是要先做零件的静态分析，再考虑装配体的分析。

lyc420178 · 发表于 2011-7-25 09:34:28

镗刀杆可以转动？？刚性运动要消除销钉的具体贡献是什么？不关心的可以去除

分析极限的工况1 去除轴承分割线在轴承位置分割出面固定
2 固定轴承杆给轴承添加真实接触

lyc420178 · 发表于 2011-7-25 09:55:26

没材料！！@！！！

yuanyuan221 · 发表于 2011-7-25 16:41:37

5# lyc420178
只需要分析prt文档中的装配位置时的情况便可，是静态的，不需要求极限位置或是运动时的分析。
材料：轴承——铜合金（H62）；镗杆——普通中碳钢（40Cr）；精镗单元采购的不知道什么材料，况且精镗单元也是装配件，所以在此简化为零件，因为主要是分析镗杆的变形量，不知道这样简化精镗单元或是其材料的不同会对结果有很大影响吗？？？
两端轴承是固定不动的，镗杆在轴承里边转动和轴向移动，精镗单元与镗杆固定为一体，另外那个销轴是传递扭矩用得（动力源通过销轴转动镗杆），应该可以去掉

我做此分析的时候主要是夹具和连接的设置问题，搞不明白，恳请主要讲一下此方面要注意的要点。

PS。貌似老兄你是郑州的，有空我去请你喝酒啊，
