请教高手：工程图中的局部视图，能不能放到别的图纸里？

baijunge · 发表于 2011-10-6 12:33:36

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如题
工程图里一张图放不下
有的局部图要放到第二张里
SW可以实现吗？
谢谢~~

pzhzs · 发表于 2011-10-6 13:49:23

这个应该不是什么问题吧！

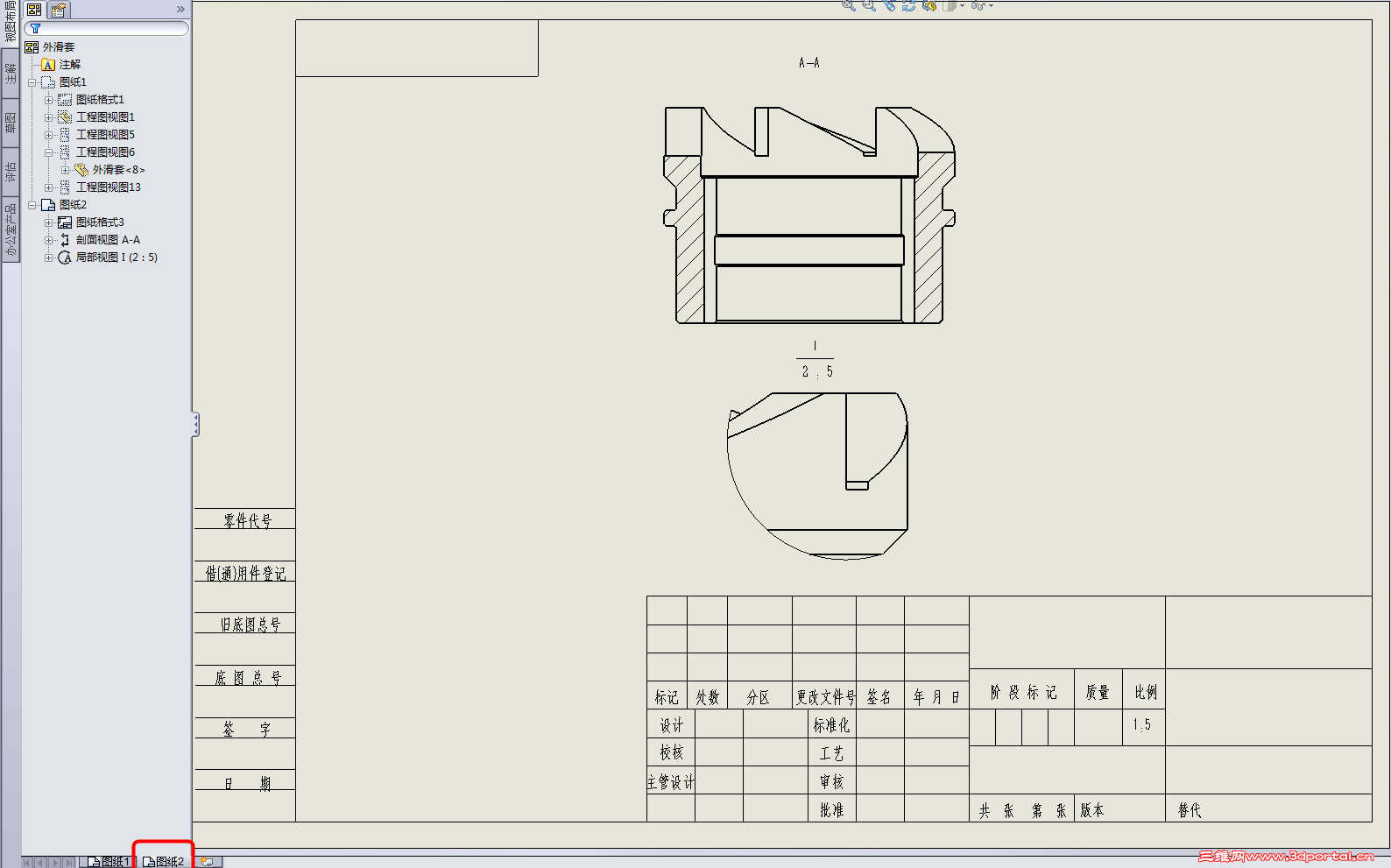

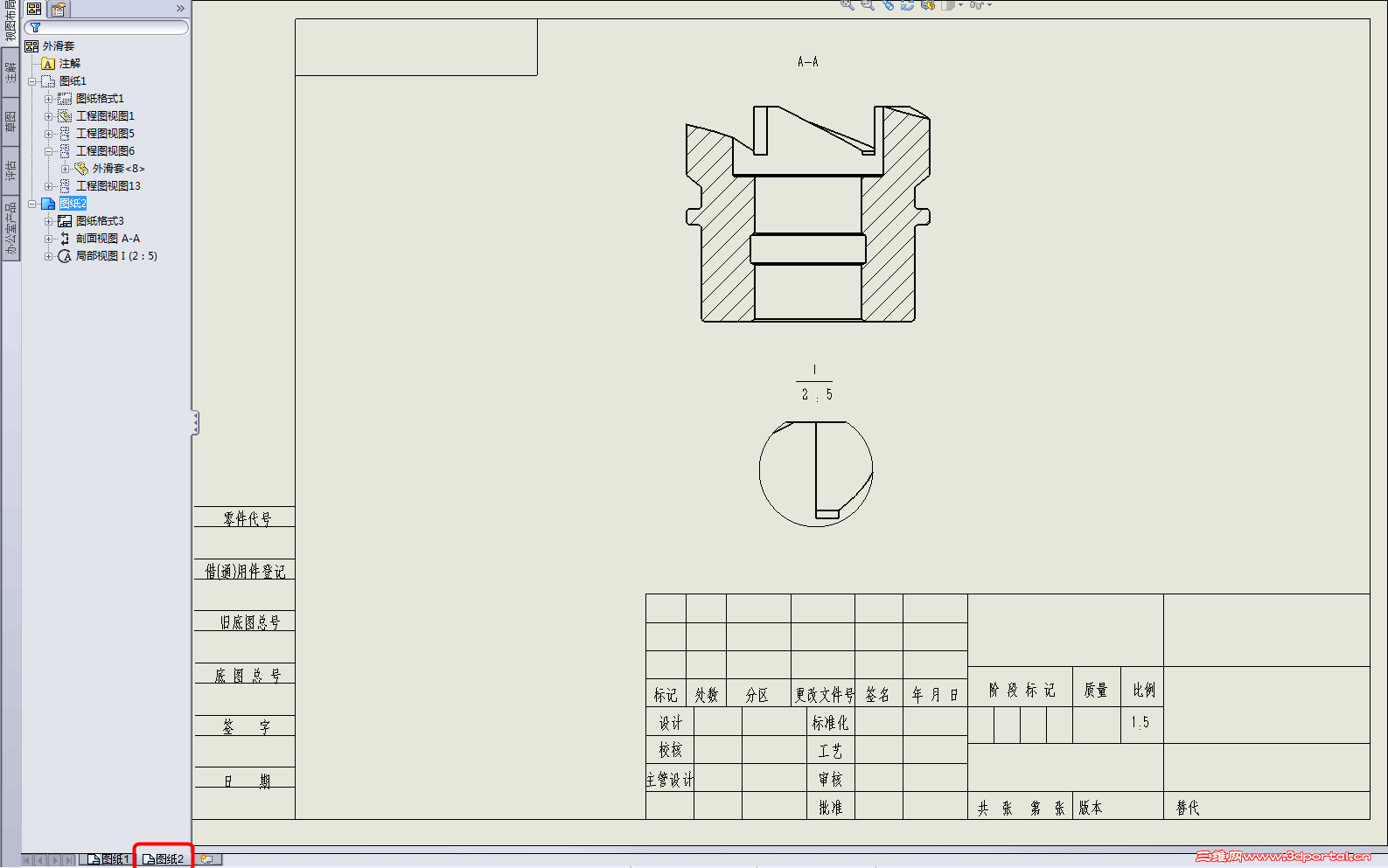

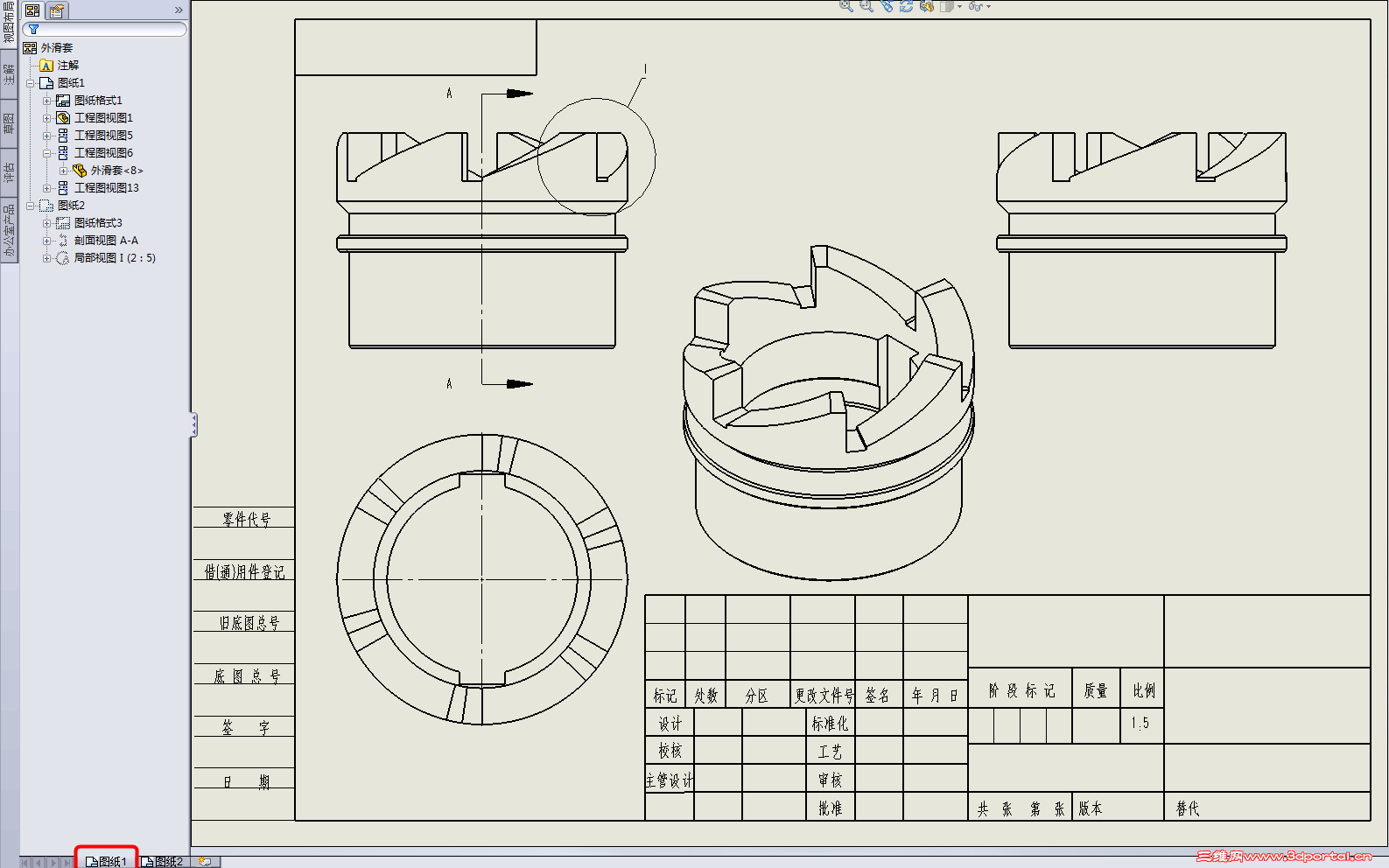

试了一下，把『图纸1』里主视图的剖视图和局部放大图放到了『图纸2』里

改变『图纸1』里主视图上剖面位置和局部放大图位置，另一个工程图里对应的剖视图和局部放大图也会变化。

pzhzs · 发表于 2011-10-6 15:24:06

忘了说方法了，现在补上：

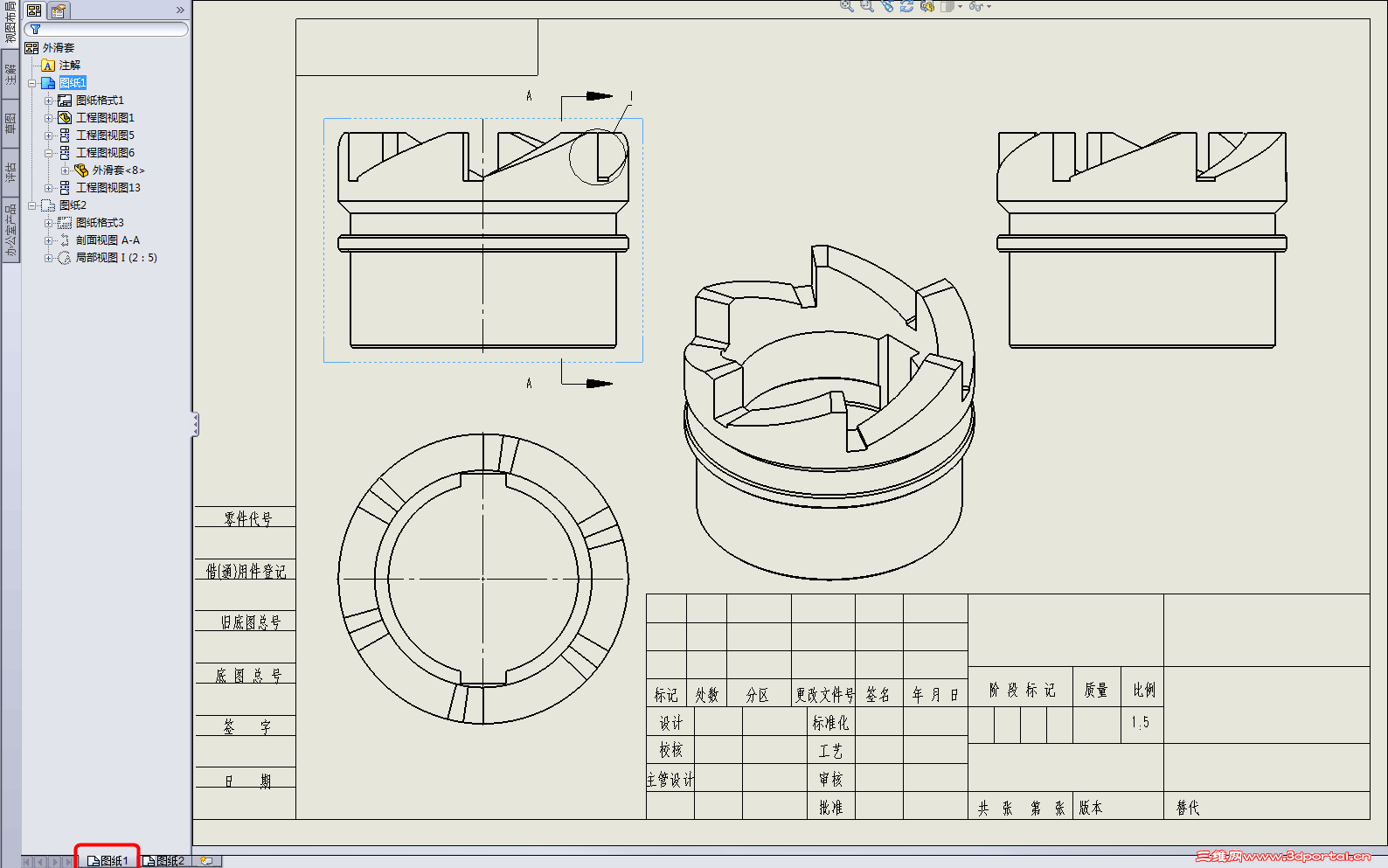

在『图纸1』里生成剖视图和局部放大图，选中这两个视图然后用『Ctrl+x』快捷键或用菜单『编辑』→『剪切』把这两个视图剪切掉，到『图纸2』里，鼠标右键→『粘贴』，这两个视图就在『图纸2』里了，且和『图纸1』里的主视图关联（直接用『Ctrl+v』粘贴不起，不知为何？）。

直接用复制的话，在『图纸2』里粘贴不出来，只有用剪切才行。

baijunge · 发表于 2011-10-6 15:36:53

谢谢
问题已解决~~

co715521 · 发表于 2016-9-10 13:30:07

pzhzs 发表于 2011-10-6 15:24) H- U$ [$ F+ k0 ~6 j
忘了说方法了，现在补上：
/ L; {8 W |8 ^/ P4 Z
$ P% x4 o/ G E2 G" F在『图纸1』里生成剖视图和局部放大图，选中这两个视图然后用『Ctrl+x』快捷 ...

非常棒，很好用的法子，谢谢了

不靠谱的江静 · 发表于 2016-9-11 08:01:18

其实不建议这样做，弄在两张图上从绘图角度来看是可行的，但是实际操作起来可能会有人为的疏忽，如果你修改了模型却忘记更新第二张工程图，那这个问题就大了，如果楼主图纸撑不开可以将模型比例弄小一点，图纸用A3或A2图纸，不建议一个零件分两个图纸存放。
