标注：螺旋曲面-有请各方高手

daoke2503 · 发表于 2011-11-23 11:18:53

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 daoke2503 于 2011-11-23 12:01 编辑

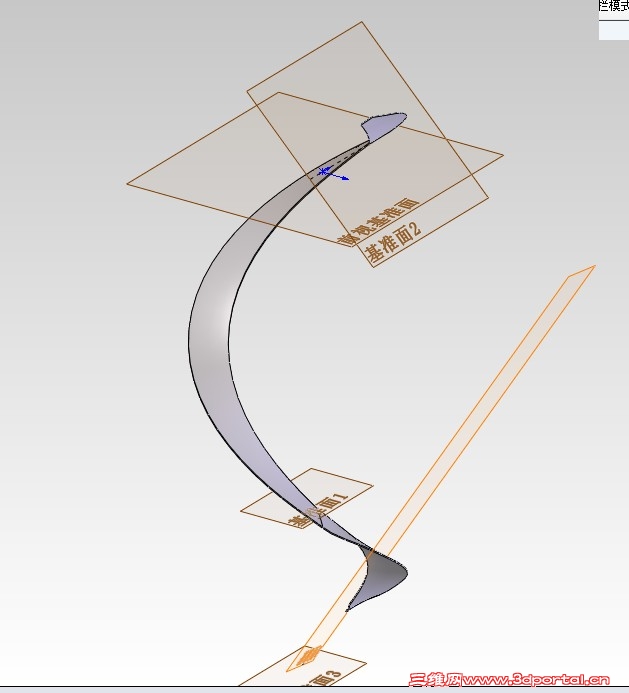

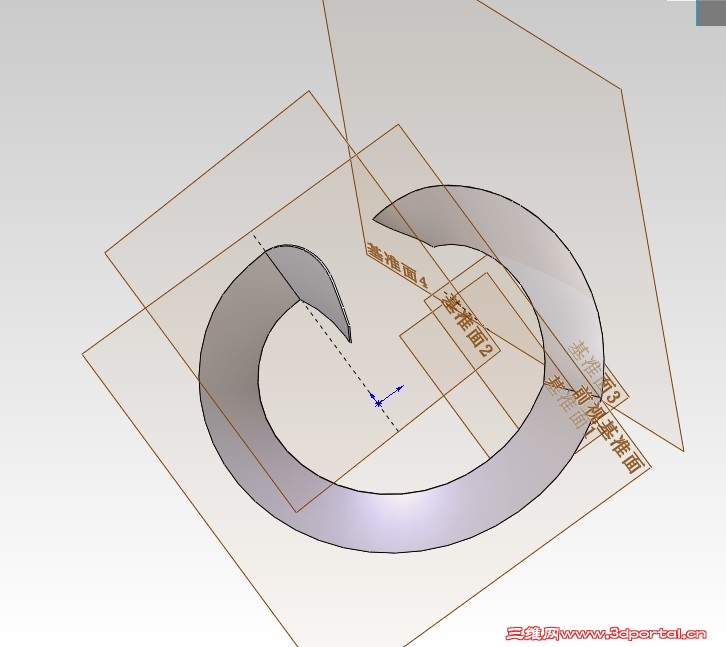

就是不知道工程图标注怎么搞！！！

附件：螺旋板为实体模型，需解压

望各方高手指教！将标注截图或标注上传下。

fsjt · 发表于 2011-11-23 11:41:48

本帖最后由 fsjt 于 2011-11-23 12:53 编辑

注解即可,请施方"用心领悟"执行.....

daoke2503 · 发表于 2011-11-23 12:02:19

2# fsjt
洒家顶贴，打酱油

802210 · 发表于 2011-11-23 12:10:50

提示: 作者被禁止或删除内容自动屏蔽

daoke2503 · 发表于 2011-11-24 16:00:07

自己顶一下
高手来哉

憨憨 · 发表于 2011-11-24 19:29:38

对于复杂曲线，我们是注为“未注之几何要素见三维模型”，对于确定的方程曲线，可以另加方程说明。

beifanglong · 发表于 2011-11-24 21:34:52

螺旋板是不可展开的，机械设计手册上有相关公式。此图螺旋板头部有弯曲。工程图标注螺旋升角或螺距，螺旋板宽。内直径。即可

daoke2503 · 发表于 2011-11-29 11:12:49

6# 憨憨
多谢，这个方法可以运用到更为复杂的曲线标注上。

daoke2503 · 发表于 2011-11-29 11:14:02

7# beifanglong
对于螺旋曲线，工程图标注螺旋升角或螺距，螺旋板宽，内直径。
很实用

gydcy · 发表于 2011-11-29 14:01:38

这个可以用来画弹簧盘吗？

daoke2503 · 发表于 2011-12-1 09:39:11

什么是盘？ 10# gydcy

gydcy · 发表于 2011-12-1 16:26:06

11# daoke2503

汽车减震器的一个部件！弹簧盘

daoke2503 · 发表于 2011-12-3 12:53:21

画个弹簧然后画个盘，跟螺旋曲线画法一样；
或者两个部件结合也可。 12# gydcy

任生 · 发表于 2011-12-3 13:03:57

11# daoke2503 ) P, L, q+ n; h, z6 h: X
& R! L- c6 O0 A( L8 P6 N: c; ?
汽车减震器的一个部件！弹簧盘
, D8 K3 S) }8 H5 d2 c% R# `; Cgydcy 发表于 2011-12-1 16:26 http://www.3dportal.cn/discuz/images/common/back.gif

专业汽车减震器论坛，有减震器弹簧托盘的文件及交流啊
http://www.jzq5.cn/forumdisplay.php?fid=13
