“Show-n-tell”即“边学边用”是中望3D这款三维CAD非常有特色的一套教学系统。它高效、便捷,能够更快地让使用者学习。即使之前从来没有接触过这款中望3D这款三维CAD,也可以通过“边学边用”很快地学习和掌握。你还可以自己动手,来制作一个“边学边用”的教学系统。那么今天就为大家介绍如何在中望3D中制作“边学边用”系统,你自己也可以成为三维CAD的教学高手哦!
! A2 e, n0 D, p: h% J8 p1在制作“边学边用”之前,需要将背景图片制作好。通过截图软件截取并编辑,得到所需要的图片,图片中需要留空白区域以便放置几何模型。图片可如下图(图一)所示:
# o, H$ ^+ C* Q+ m3 m4 ?- a' L

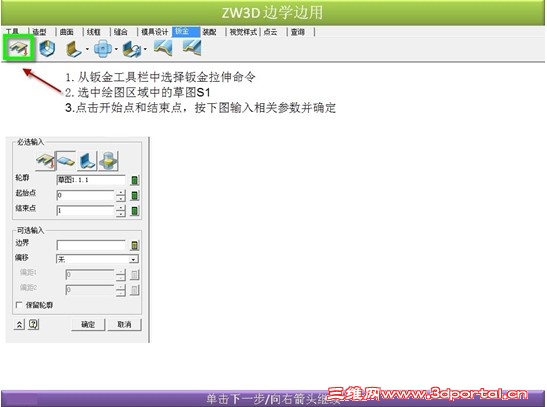

' g- V( U) y: N6 X2 ~(图一) 1 f' Y I- m, r7 l- ~; h0 O. ]

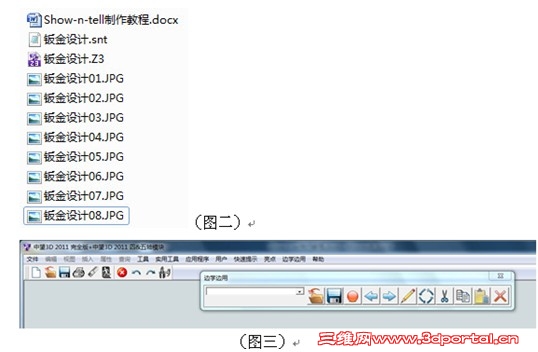

2.整个show-n-tell的图片需按步骤排列,并且名称改为自己好记忆的名称,方便后续选取(图二)。 Y! W2 H3 U1 E" v+ ?2 Y k* v
2 z/ H' ]4 {; @5 l; q9 @2 w% ^! V1 {- y+ a4 N$ n# i% ], |* c) v% C
|, y* e; g% K7 }8 p A3.需要注意的是在制作“边学边用”时,是链接到图片所在的位置与名称的,所以在制作完成“边学边用”后,图片的名称与位置不能更改,否则会因无法找到路径而不显示图片- `: @' O0 j Y8 m; E+ e
4.打开中望3D软件。点击工具-边学边用编辑器(图三)

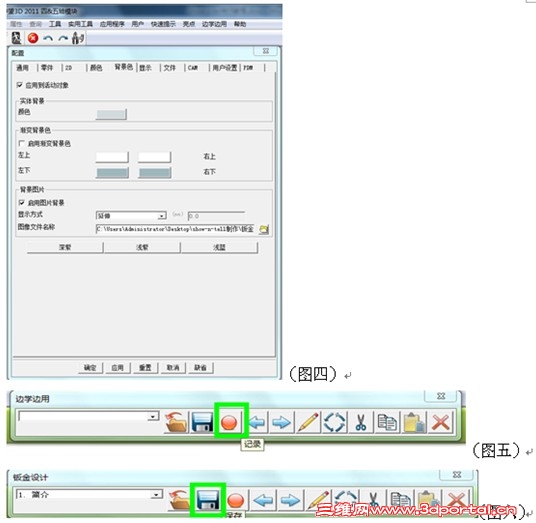

: v; r% g' C# b6 |/ k* m" g9 S9 {7 S5.点击实用工具-配置,打开配置对话框。并进行如下设置。勾选“启用图片背景”,“图片文件名称”浏览找到“钣金设计01.JPG”,在“显示方式”中选择延伸选项,这可以保证此图片在不同显示分辨率的电脑上依然满屏显示。(图四), s+ j9 Q8 o, o% b0 f; p
6.确定,退出配置对话框。
2 n& @# B4 i4 k; V* R' G4 J7.点击边学边用编辑器对话框中的记录按钮,如下图绿色方框中所标记,并命名为“简介”。(图五)2 H4 T' a! _: P) q
8.点击保存,将此边学边用保存在本地磁盘上,建议与零件及图片保存在同一文件夹下。(图六)
4 x* t$ w5 J1 [9 A5 W0 u# }
% c! D- J7 a. W+ b% _; V) k. m4 t, Z+ N' x8 F) ^
$ b2 v5 N2 [ z" s# b' Z; G
; x7 Y8 h7 u7 `7 q
! `/ L' @1 | H2 i* w& r
3 H) ^# U1 @( ?8 [( d: }( C6 Z% J+ n' h

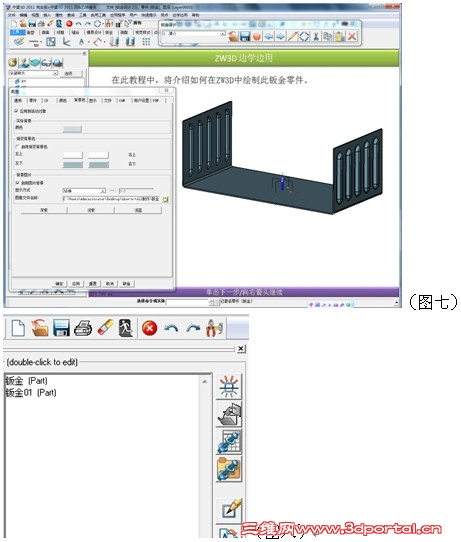

9.使用ZW3D文件-打开,打开钣金设计零件,并选择“钣金(零件)”,打开此零件。同前所示,修改配置,将图像文件改为“钣金设计02.JPG”。(图七)
7 B: t1 |: V3 R5 M$ V2 s. p10.将零件模型调整为最佳可视视角。同上步骤在边学边用编辑器中记录,命名为“钣金零件”。保存,替换掉已存在的“钣金设计.snt”。, n, p1 O3 j+ ^ x m0 a
11.退出零件(注意,这里不是关闭零件,而是退出),这里就需要用到ZW3D中的一个文件可包含多个零件的特性。5 i ?) `$ O& @1 E6 p/ [
12.新建一个零件,命名为“钣金01”,如下图八:# R7 o6 y/ k+ \/ l2 T
- X- V& r) C% }7 ^; a. e
. \3 Q$ n2 V% w* W# h
7 l. L! T* K" D$ v! [13.双击“钣金01”,进入此零件。. d3 o; r9 f+ \# Z& r

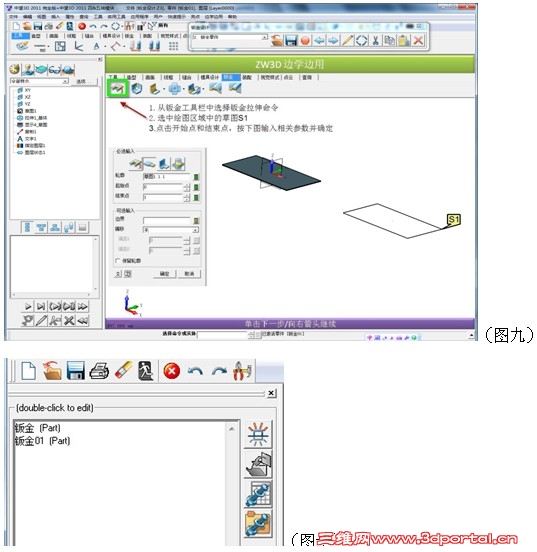

14.进入钣金01零件之后,首先修改背景配置。然后绘制需要的模型。这里需要注意的是,首先需要绘制出一个已经完成的模型,即此步骤的结果。同时也需要提供操作此步骤中所需要几何元素。如下图中需要得到左上的钣金拉伸主体,在拉伸时需要选择草图,则在制作show-n-tell时,需要复制一份草图出来供练习者使用,如右下所示(图九)。' g$ |, d' @" C f
15.完成操作后,在边学边用编辑器中记录并保存,操作方法同上。, Z, `/ }" q0 V2 v' T
16.退出零件,到此界面(图十)
& t+ A% _ }, b) F. _( R! \
# X5 P" p6 A" \7 K6 Z
/ v* I4 v1 l$ r$ P) s
( q8 t& H) J$ z0 \: v; H4 m' g17.选择“钣金01”,使用复制-粘贴,将此零件进行复制,然后使用重命名命令将复制出来的零件改名为“钣金02”。
0 ^, r0 W7 K' ?# G$ ~18.双击“钣金02”,进入此零件。, m. @7 w! y. x8 [ {. c

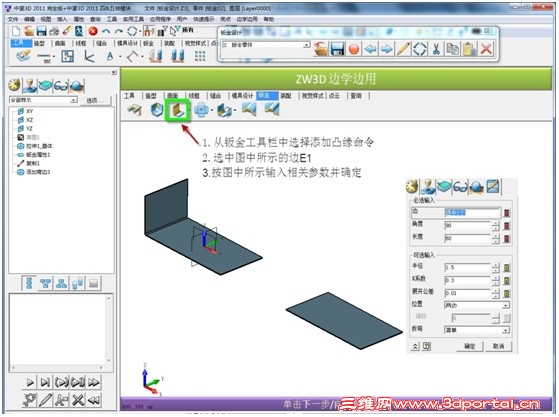

19.同步骤14.修改背景配置、建立结果模型、复制模型、边学边用编辑器记录、保存(图十一)。! s A* v" i% L# a0 @0 e1 K. C
& L+ |1 [1 j5 [: I9 [
(图十一)

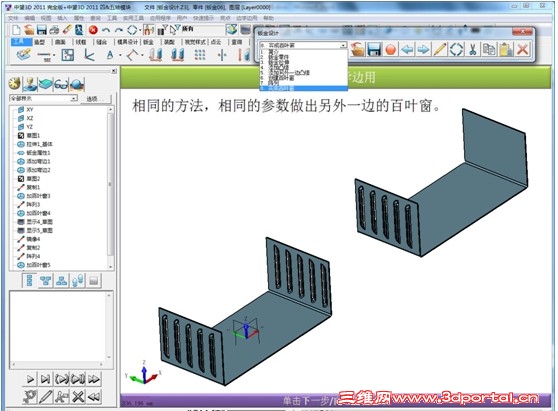

' O" v( \7 z/ ^) X$ a20.重复退出零件、复制零件、编辑零件等操作直至完成所有边学边用的记录。最终结果如下图(图十二):" p' N/ u6 ~( m( f% z2 v5 s% G! a
5 B7 m% k5 h2 N% L4 J
(图十二) |
|
