请问下，下图曲面展开图怎样画

clcx001

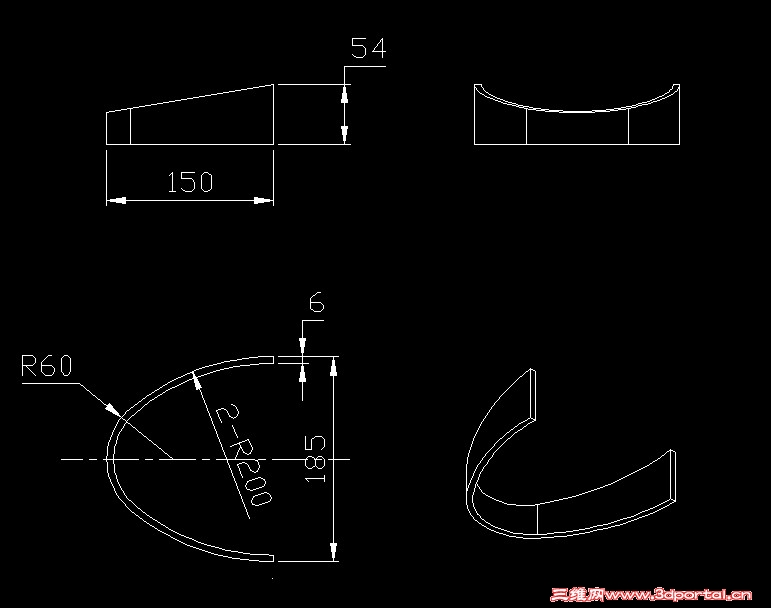

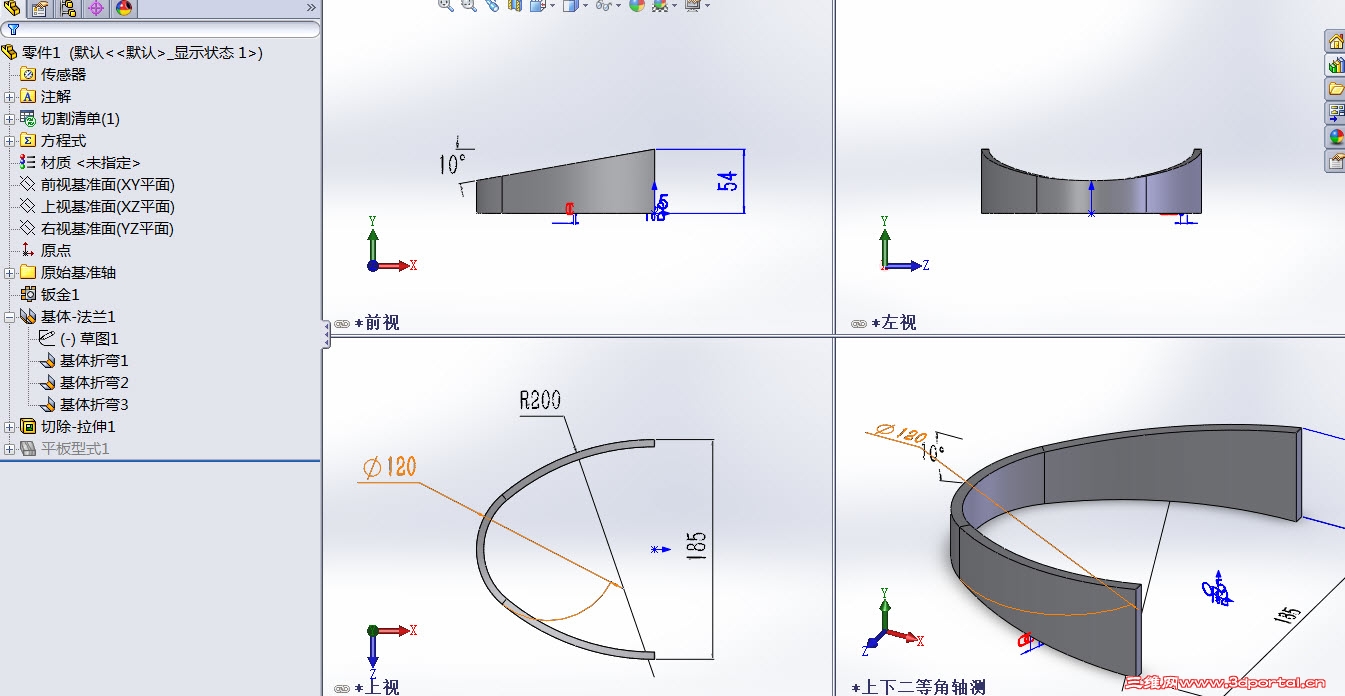

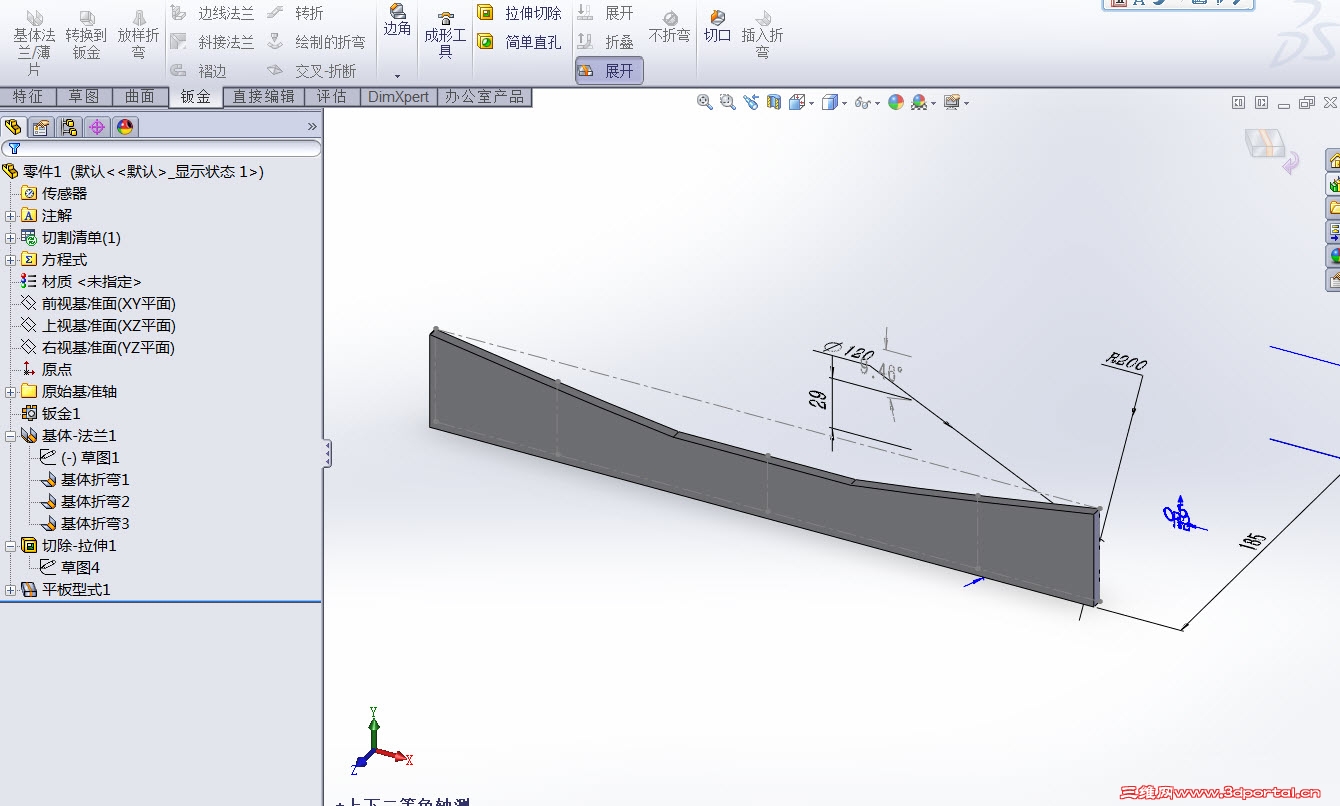

如图。我用solidworks貌似没办法做出它的展开图啊，有高手没。

clcx001

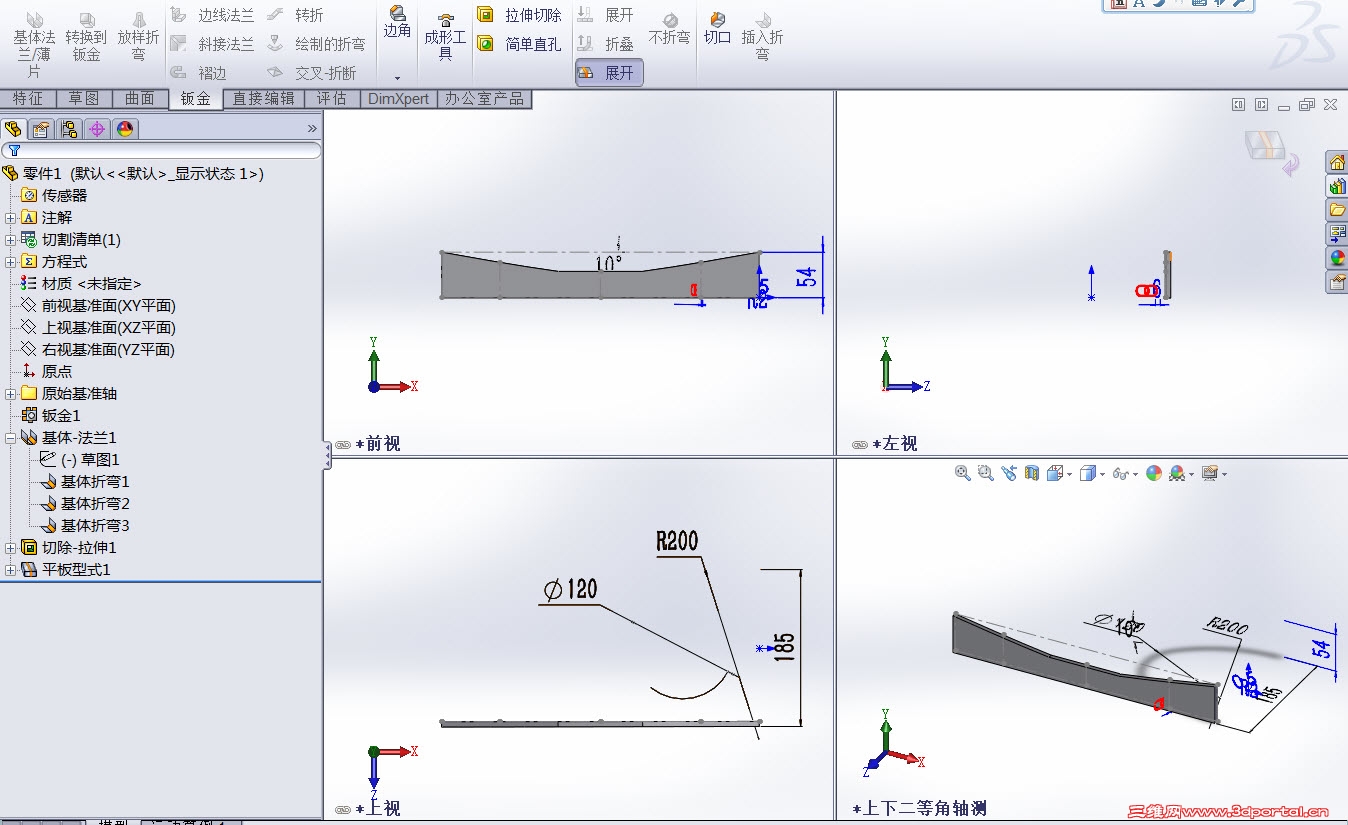

少了个尺寸，左上角最左边的尺寸为29，右边那个有点模糊的是54.据说blankworks可以展开，哪位大虾传份给我啊，网上找不到下

任生

  y% |& _1 B! c* }+ p

任生

少了个尺寸，左上角最左边的尺寸为29，右边那个有点模糊的是54.据说blankworks可以展开，哪位大虾传份给我啊，网上找不到下
clcx001 发表于 2011-12-22 15:25 http://www.3dportal.cn/discuz/images/common/back.gif

) T5 ~: N' P1 I% G! W2 N. C

任生

少了个尺寸，左上角最左边的尺寸为29，右边那个有点模糊的是54.据说blankworks可以展开，哪位大虾传份给我啊，网上找不到下
clcx001 发表于 2011-12-22 15:25 http://www.3dportal.cn/discuz/images/common/back.gif

目测 差了0.5度左右，还有待加强啊！

clcx001

高手啊，这怎么画出来的，看来我在钣金这块还有很长的路要走

clcx001

能不能把你这个画出来的传一份给我，我仔细研究下 邮箱407206610@qq.com。谢啦

任生

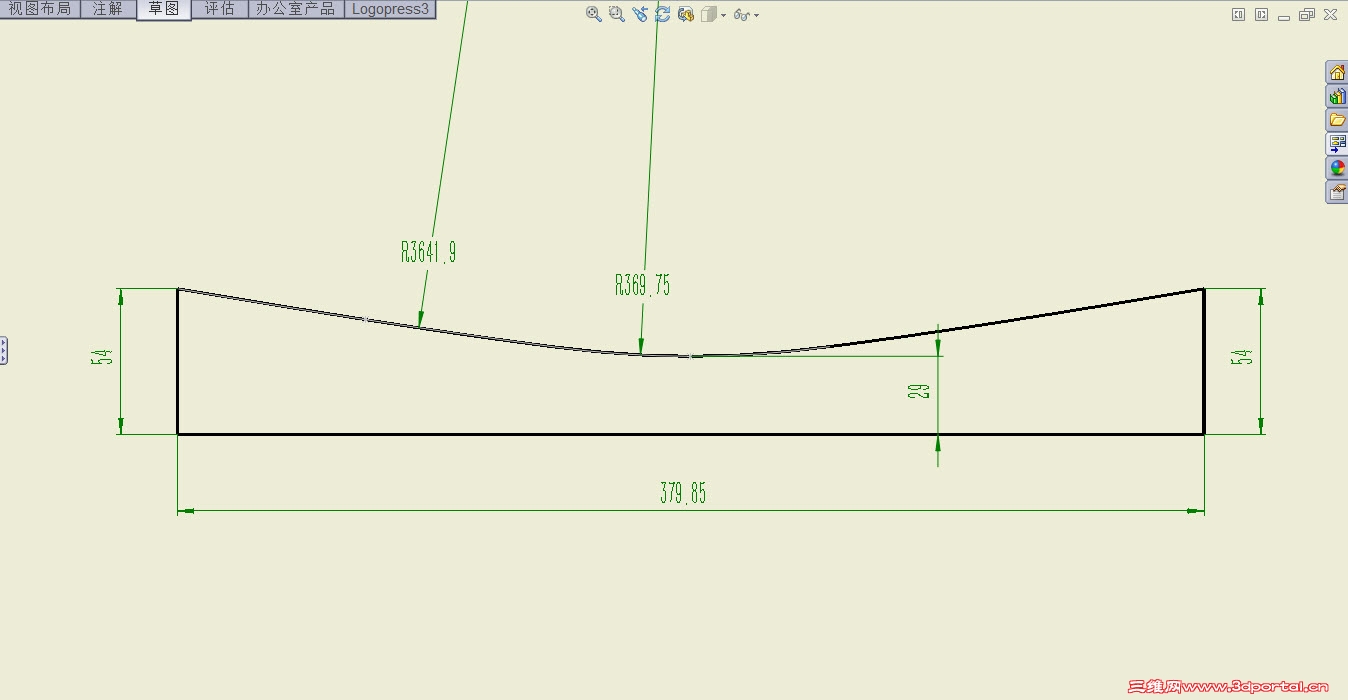

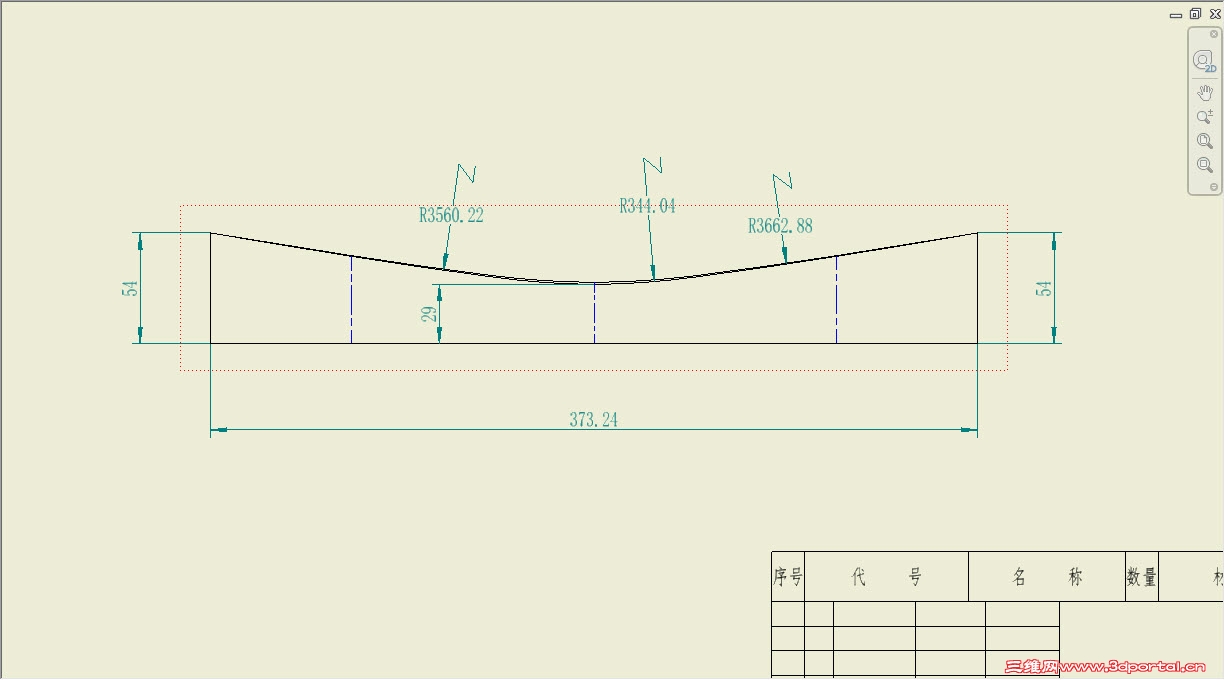

你猜猜 ，哪个展开是正确的？


" X& ^4 n" W" d1 L4 x* ]. _! H

任生

高手啊，这怎么画出来的，看来我在钣金这块还有很长的路要走
clcx001 发表于 2011-12-22 15:43 http://www.3dportal.cn/discuz/images/common/back.gif

不要取笑我，这个一点技术含量都没有。

任生

* H! I. F; @1 T7 d; S/ C9 _/ K

能不能把你这个画出来的传一份给我，我仔细研究下 邮箱407206610@qq.com。谢啦
* T" f& C' T* _  c( @, V* @0 P) Cclcx001 发表于 2011-12-22 15:46 http://www.3dportal.cn/discuz/images/common/back.gif

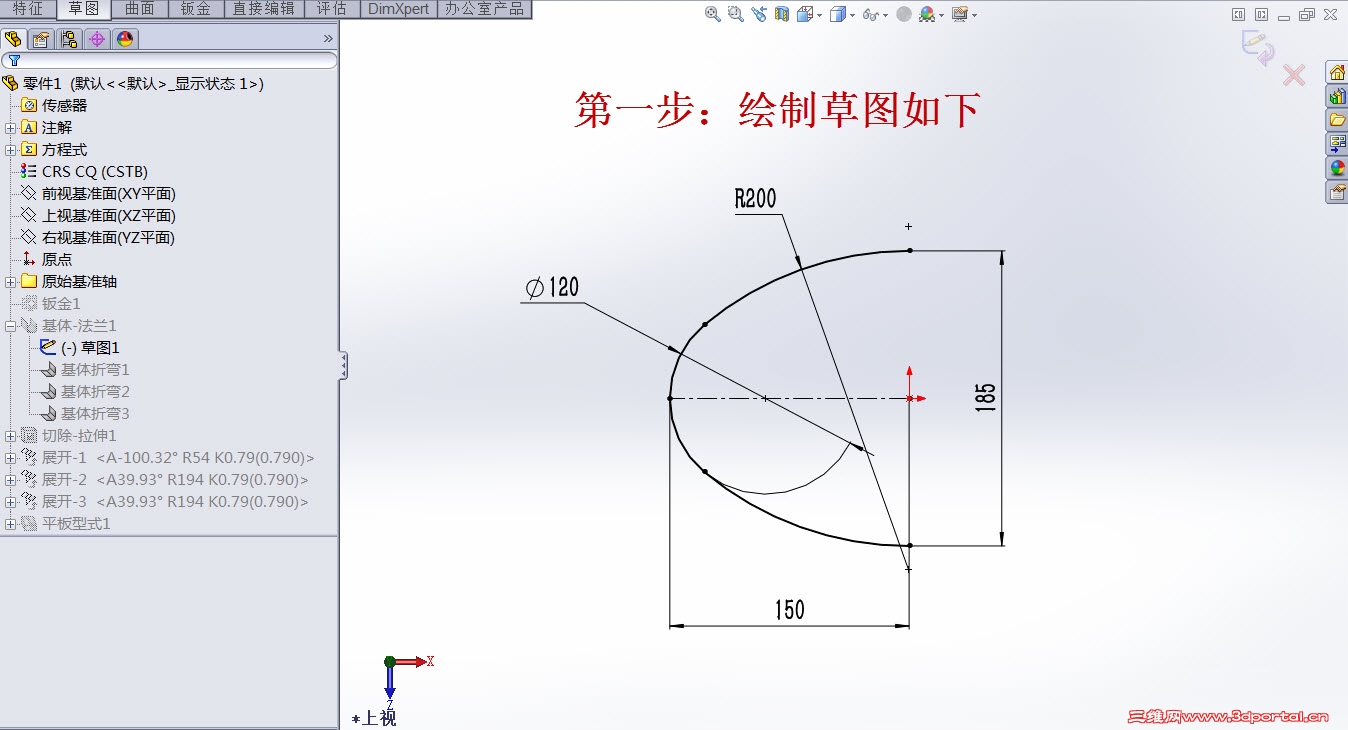

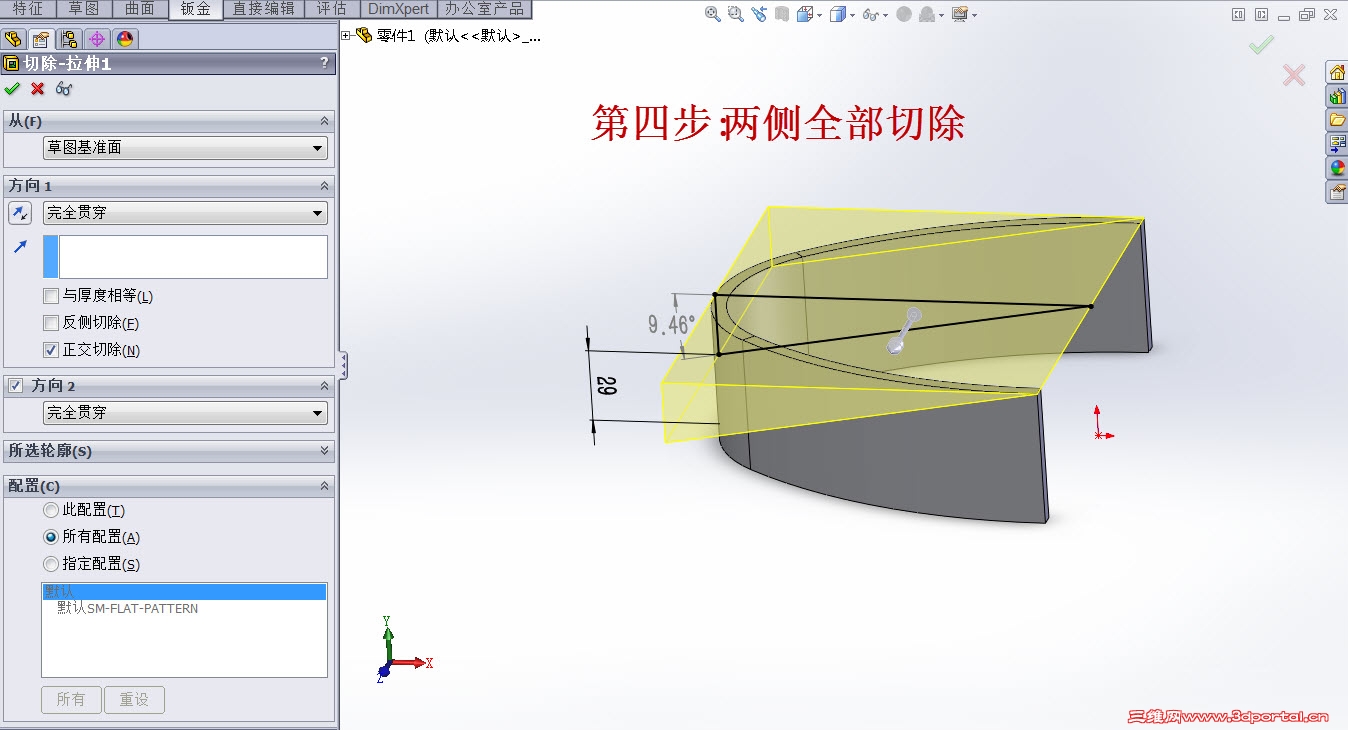

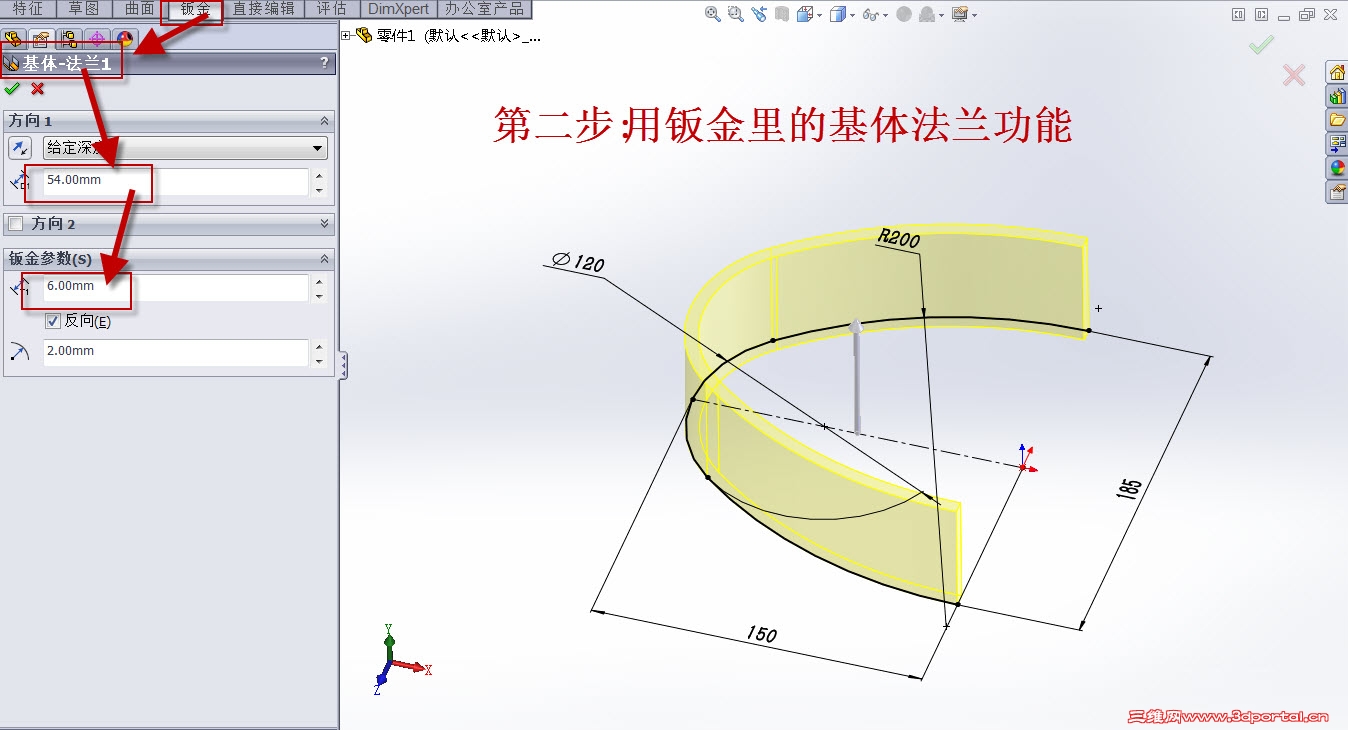

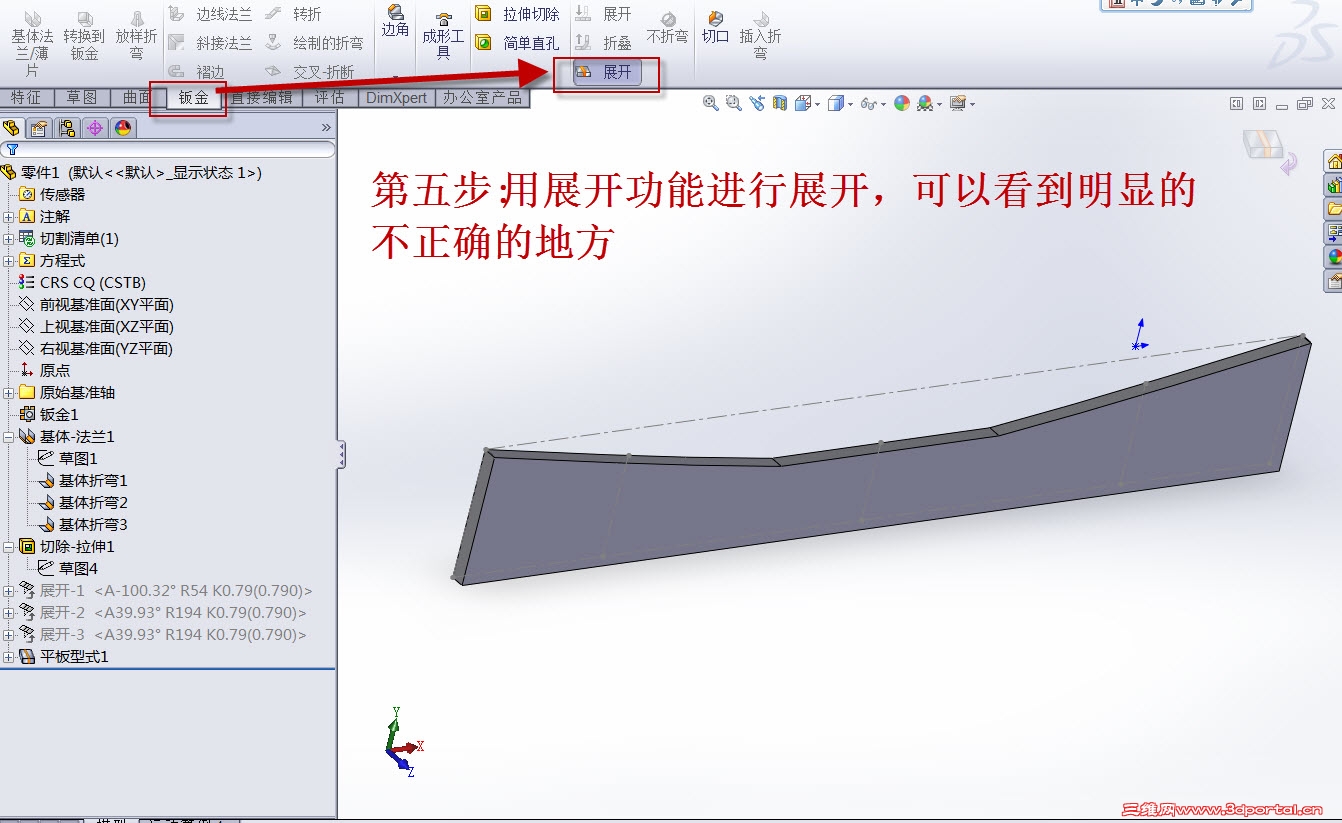

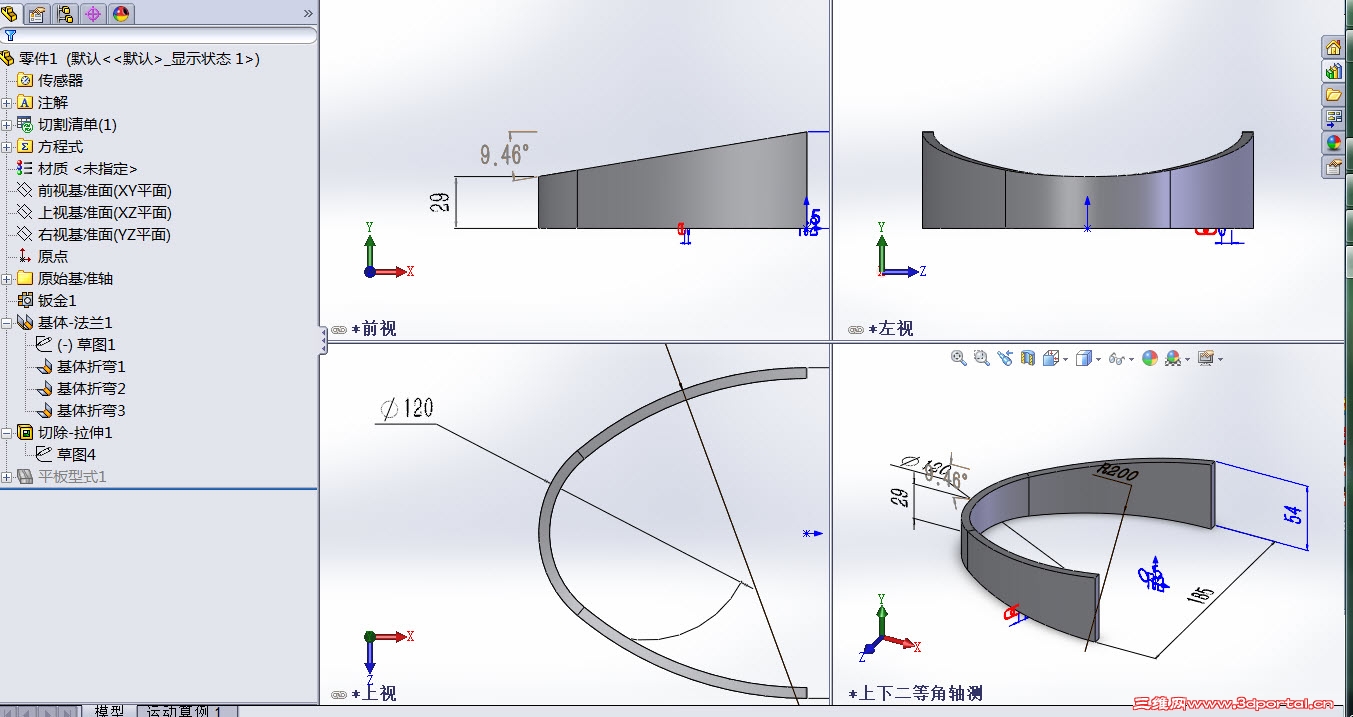

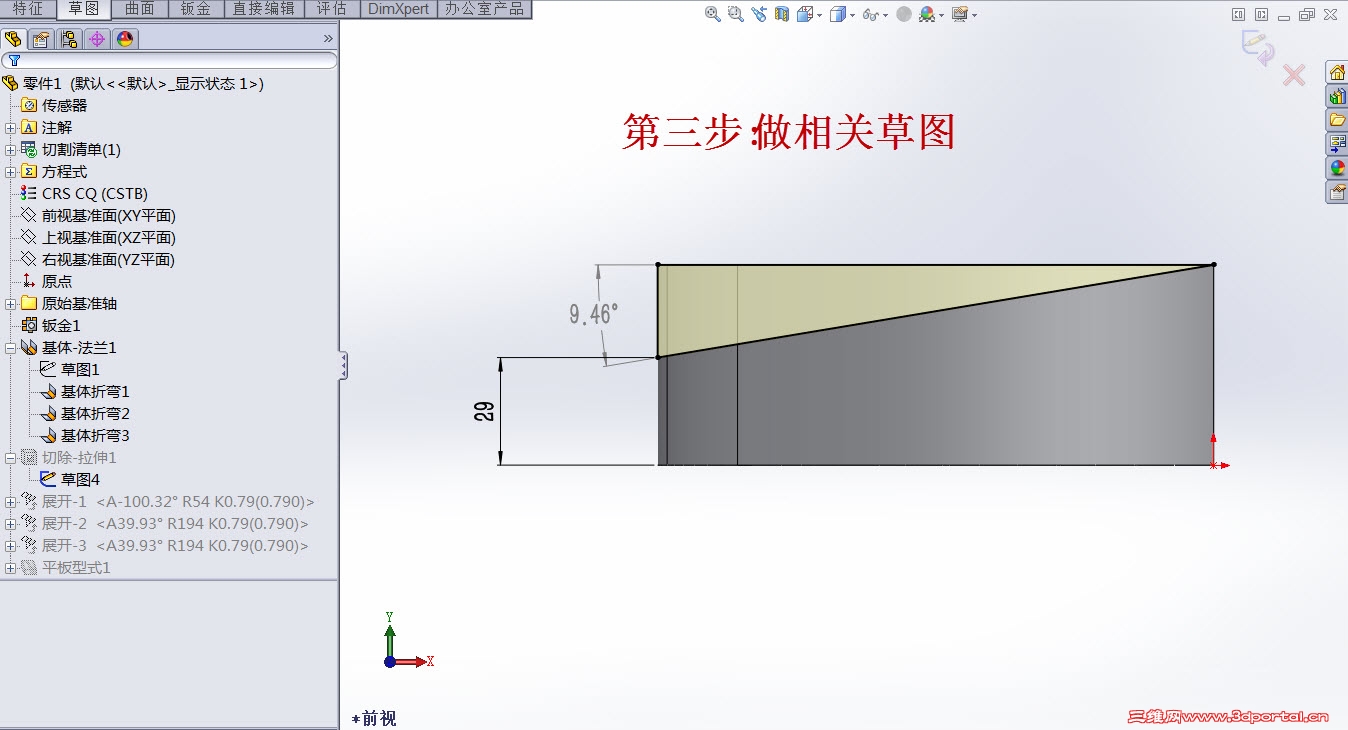

软件的特征树都给你发上来了，看看 想想！
- w6 M1 c* R$ y- X) R5 {0 v, f) g



, o( p( ?+ D1 r1 Y

************************
SW2012版本的文件，你要能打开就下载看看吧！
/ c4 x& K, ~! Y! f3 G3 Y& Y
* [. j( H' j- B  R0 c5 l 零件1.rar (219.55 KB, 下载次数: 11)

2011-12-22 16:12 上传

点击文件名下载附件

clcx001

打不开 我是2010的。你存成低版本的我再试试

clcx001

存成step格式或者是igs格式试试

任生

. }) E7 o1 |  [' v6 l; m( ^% g

存成step格式或者是igs格式试试
. `/ R+ Z1 O' V+ |( @; Cclcx001 发表于 2011-12-22 16:18 http://www.3dportal.cn/discuz/images/common/back.gif

7 x' t' u* B9 W
存成任何一种中间格式 你打开都是无意义的。
7 G0 a' R! {, X

/ j  C+ e3 H2 w5 c) i8 G
# i0 X$ F% h* G# {- k# D9 D
! G. n7 `# B" o5 T


9 M; n1 u3 H/ t/ V$ ]* |$ |$ `; q5 F
+ b% l: r' a# v7 e% _3 N; ]( G
  U' M# g) d8 y+ `  [; h
, r& b  Y* |& N4 X
) O3 h, w6 d! ~0 M; C2 H

clcx001

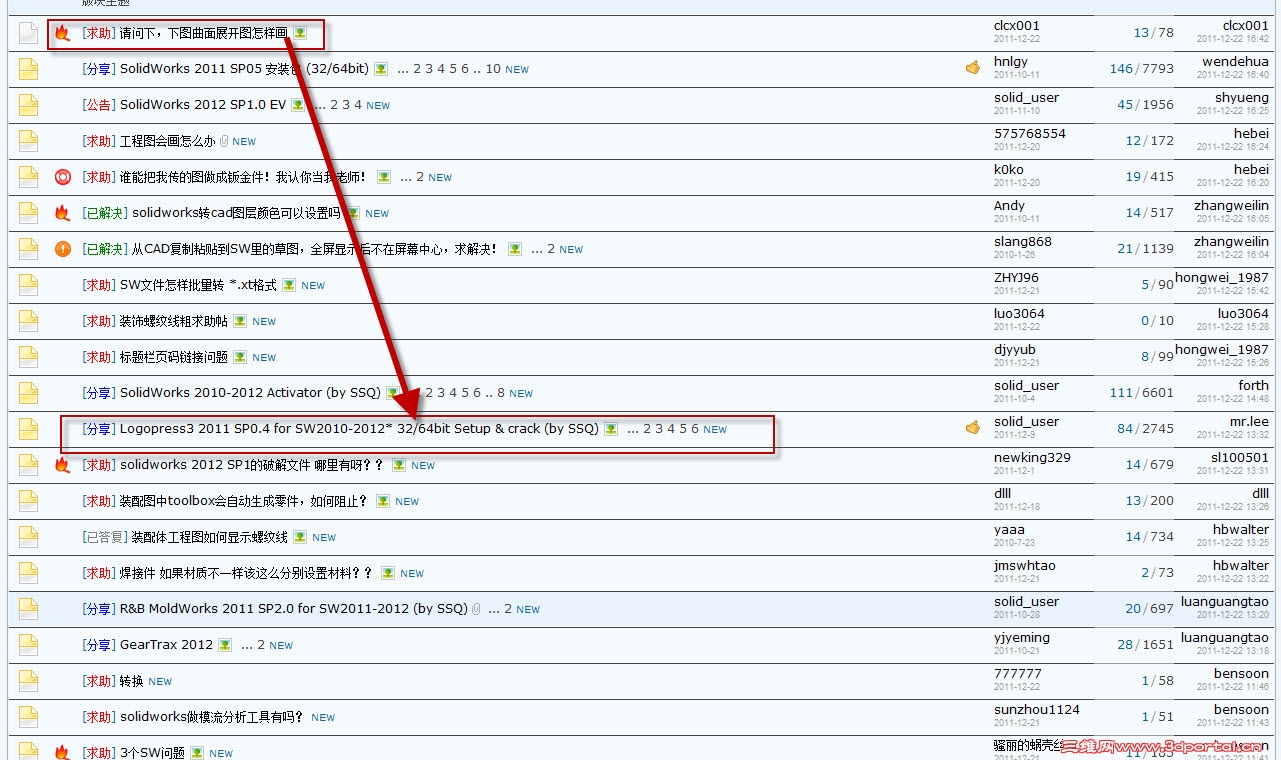

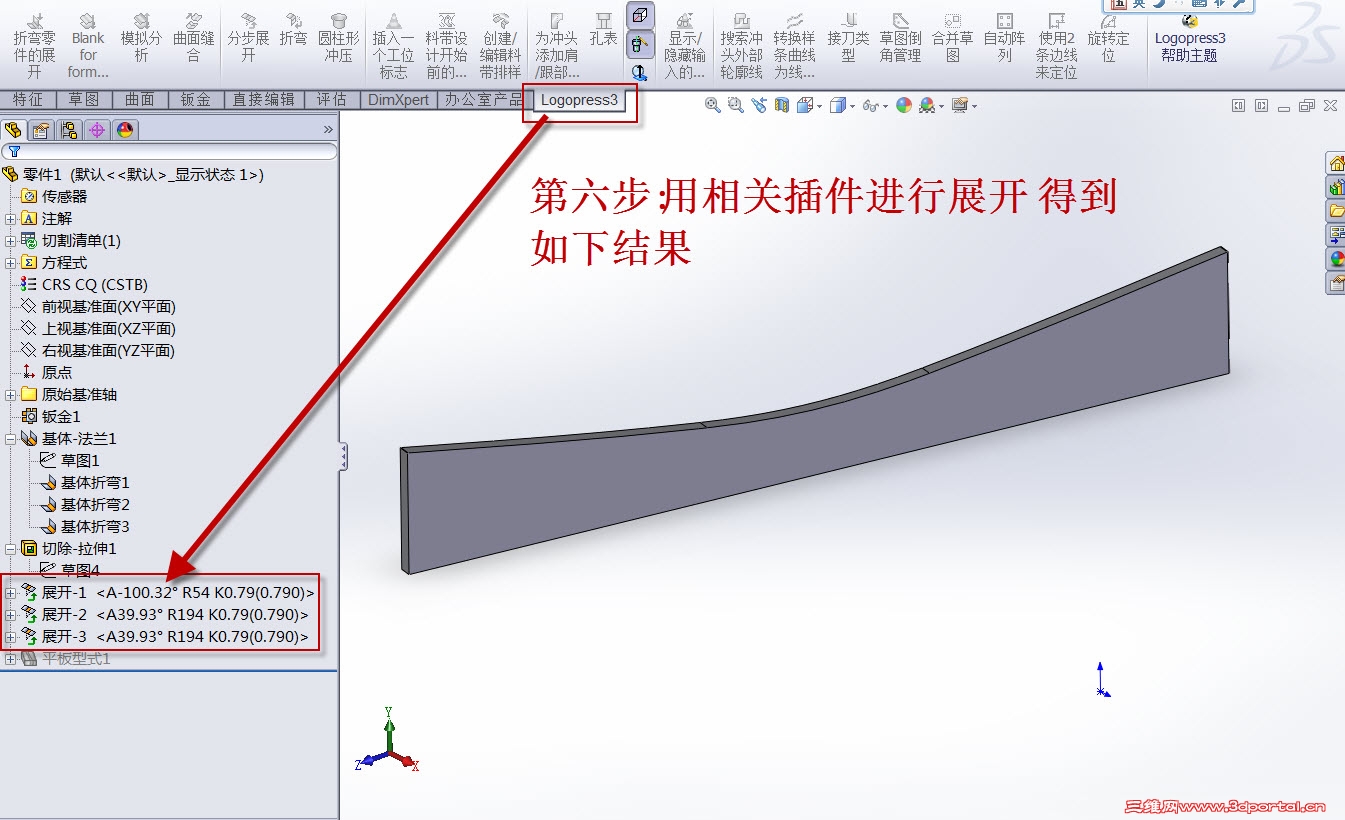

我好像没那个Logopress3插件

任生

我好像没那个Logopress3插件
clcx001 发表于 2011-12-22 16:42 http://www.3dportal.cn/discuz/images/common/back.gif

3 \% a5 u+ `- {6 a; K
) P+ b3 a' K. |. D. V5 h% F它..................................离你好近的啊！

hongwei_1987jp

13# 任生

就你做的，用Logopress展开跟SW展开有误差，具体差多少？
3 y* c. u* }' Z( S& e/ |$ b3 q# X
; D$ Y8 W! i6 t/ w/ `你用SW做的参数都保证正确吗？

. s* q. b9 N* z


  q8 k7 s+ T* w* o% I

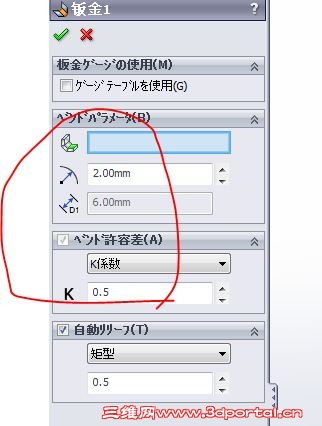

7 ^" o* d' n9 ~" o; ?2 aLogopress的R参数，那个是准确的吗？
7 m. X* d7 x, R$ p


请指教

任生

. X, l8 I# z% P! m

13# 任生
4 R% f; C; F6 Y( s( e  J6 t
( @8 J1 z8 v/ z" s$ e就你做的，用Logopress展开跟SW展开有误差，具体差多少？
: g0 N7 {4 J5 v) d% M
; r! l4 h) O+ e2 a4 b你用SW做的参数都保证正确吗？


5 u" R: ?0 K5 E: p6 |1 W. A3 w1986153
! P* L- p  z  q

Logopress的R参数，那个是准确的吗？
6 x0 N4 \& E, C" ?! [- x" ^" z! Y
1986152
4 h2 `3 d; U$ K* P
请指教
8 Z8 r  U, w, A* E- T! p4 Uhongwei_1987jp 发表于 2011-12-22 17:22 http://www.3dportal.cn/discuz/images/common/back.gif

/ y$ Z1 e: @/ k4 U  @5 s/ m
, V6 h, M- _' x' e/ U) u/ USW钣金功能我基本不用，我技术并不精通，SW做的参数不能保证正确
9 y3 A7 y! y8 u/ K
( Z# t( g  a2 P" |$ _* w
一定不准确!l因为这是我第一次用这个钣金展开插件，具体怎么设置和使用都还没仔细研究那！只能说是形似，如你用的好 请教 教我吧！
2 K) {% ^2 E3 P+ H! N9 l! I. X6 }
" K/ z3 |2 y' ]% Q' ]% G另：那两个展开并标有尺寸的图片，一个是用SW展开的，另一个是用INVENTOR做后并展开的。

lixiaolong2011

这个不好控制展开精度

hongwei_1987jp

17# 任生 . 没有别的意思。我没有用过Logopress，不知道效果如何？SW板金有的不能展开，需要借助插件、我也想试试用这个插件，不知道是否准确。
