怎么标注基准

淹没 · 发表于 2011-12-22 15:00:55

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由唐昕晨于 2012-3-11 12:44 编辑

cad怎么标注基准，例如平行度啊，圆跳动度，垂直度啊，等等

张梦轩 · 发表于 2011-12-22 15:36:51

那就看你用的什么版本了，现在很多版本都有这方面的标注，就和标注尺寸一样，很简单的

dengruiwen · 发表于 2011-12-22 15:46:32

楼主标注基准首先要按国标绘制基准符号另存为块在需要标注公差用到基准的时候在基准要素上插入基准符号然后用TOL命令调出公差标注里面有你想要的平面度圆跳动等等是否需要基准都有多看下吧

淹没 · 发表于 2011-12-22 16:12:01

3# dengruiwen 要自己画这些符号吗，太麻烦啦吧，有画好的吗

淹没 · 发表于 2011-12-22 16:19:33

3# dengruiwen 还有就是那个粗糙度怎么标，不会也要自己画吧

唐依依 · 发表于 2011-12-22 16:26:45

安装插件呀，如PCCAD等等或者安装Autodesk AutoCAD Mechanical 软件，里面都有自带的

淹没 · 发表于 2011-12-23 10:33:56

6# 唐依依
你说的这两个都一个G以上的，太大了吧，能叫插件吗

dengruiwen · 发表于 2011-12-24 16:26:49

如果楼主需要我可以把我的模板都发给你包括标准图框基准粗糙度等等加我QQ：275866749 你只需要另存到一个文件下面以后需要用的时候用I命令插入进来就可以了所有的参数都可以修改的

xuezhongfei2002 · 发表于 2012-1-11 22:19:44

你直接安装个MDT不就行了，里面都全了，

唐昕晨 · 发表于 2012-1-13 21:11:41

请下载附件

本人创建的动态块。单击动态夹点可进行样式的调用。

haodesxp · 发表于 2012-3-10 19:47:24

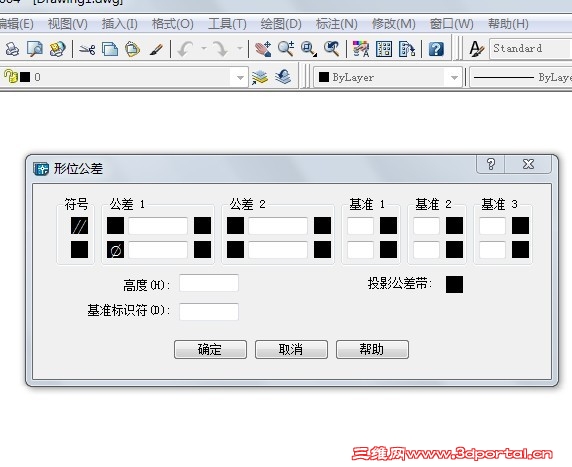

这个很容易的了，点击标注——公差

点击黑色框框要标哪一个就选哪个输入数值就可以了
