SW工程图阶梯剖转折处的线，如何隐藏？

xiaojunxue · 发表于 2012-1-12 17:25:15

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

按照标准不应该有这条线的。

ZYLIN · 发表于 2012-1-13 10:40:13

1# xiaojunxue
先选中要隐藏的线，再点取线型工具栏中的“隐藏/显示边线”即可。

xiaojunxue · 发表于 2012-1-13 10:53:27

2# ZYLIN

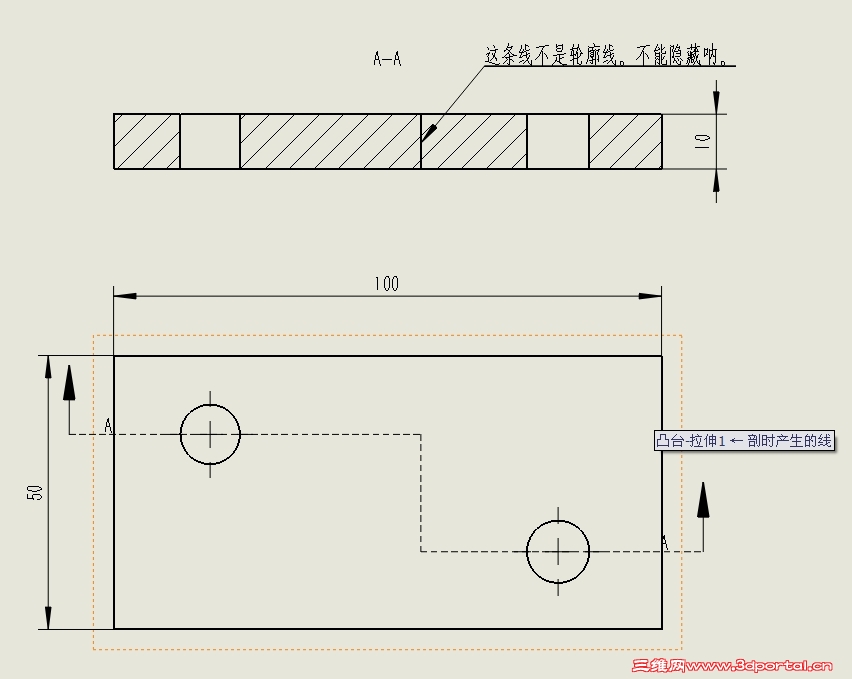

点隐藏是没有反应的，这条线不是零件的轮廓线。而是剖面转折时产生的线。

xuxinzhi2006 · 发表于 2012-1-13 11:38:21

在树里显示样式内选隐藏线试试？

horseshoe · 发表于 2012-1-13 16:30:17

可我们都这么操作的，为何你例外呢，而且这条线恰恰就是零件的轮廓线，因为这是两个剖面的交线

xiaojunxue · 发表于 2012-1-13 17:14:24

5# horseshoe
那条线应该是不要显示出来的好。

leeke609731 · 发表于 2012-1-15 19:36:58

会这样吗？没发现呀，自己没遇到过这种情况。

judyyai · 发表于 2012-1-18 12:47:52

会有那条线产生～我试过（SW2009）各种规范都会有
可以如上各位大大所说隐藏即可～

我个人理解
你在零件图用除料方式～制作相同切割方向～
就会看到为何会有那条线产生～

flytanghai · 发表于 2012-1-18 13:58:27

试了试，会有那条线产生

ganyiwei · 发表于 2012-1-18 19:38:47

proe 软件在很早的版本就发现这个问题，所以加了一个配置选项可以消除这个线， sw 好像暂时去除不了，还得加油呀！

xuxinzhi2006 · 发表于 2012-1-18 21:30:36

我说的楼主没试，因为我试过。所以楼主最好将此图源文件发上来我们看看到底是什么问题？

520518 · 发表于 2012-6-16 15:41:07

2楼“先选中要隐藏的线，再点取线型工具栏中的“隐藏/显示边线”即可。”正解！
先再要隐藏的线上面右键，再点取线型工具栏中的“隐藏/显示边线”。

wwl970 · 发表于 2012-6-17 09:33:16

自己没遇到过这种情况

finedeng@126 · 发表于 2012-6-17 09:56:46

本帖最后由 finedeng@126 于 2012-6-17 18:40 编辑

我画的剖切线怎么是直线，而不是短线？请问怎么改啊

xiaojunxue · 发表于 2012-7-9 22:39:47

xuxinzhi2006 发表于 2012-1-18 21:30 static/image/common/back.gif& R' d6 s) b2 j7 A2 U
我说的楼主没试，因为我试过。所以楼主最好将此图源文件发上来我们看看到底是什么问题？

多谢您你的讨论，你看这个能不能隐藏。

xuxinzhi2006 · 发表于 2012-7-10 07:25:22

就按我说的方法做的，你看看吧

西楼一径 · 发表于 2012-7-10 10:26:25

我也隐藏不了啊，是不是版本的问题啊，我用的2012版本的，楼上的是用什么版本的啊

西楼一径 · 发表于 2012-7-10 10:40:01

好吧，我可以了，我是用左键之后上面的一个功能隐去的

xiaojunxue · 发表于 2012-7-10 20:52:28

西楼一径发表于 2012-7-10 10:40 static/image/common/back.gif+ [- w0 Y6 t( b+ {* Q8 z# V
好吧，我可以了，我是用左键之后上面的一个功能隐去的

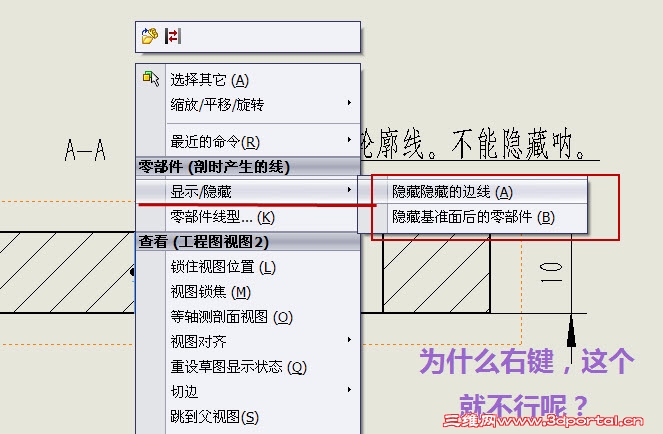

谢谢你和xuxinzhi2006两位。原来是用左键点弹出的第二个图标。

eric-xm · 发表于 2012-7-10 21:05:23

judyyai 发表于 2012-1-18 12:47 static/image/common/back.gif
# ^/ S j* T) A7 C; n1 R* l会有那条线产生～我试过（SW2009）各种规范都会有
- O4 @: M8 |: w; t) n. ^/ Y可以如上各位大大所说隐藏即可～

各种规费都是需要隐藏的，为何SW软件默认就是显示呢？难道美标是需要显示的？

西楼一径 · 发表于 2012-7-11 11:17:44

xiaojunxue 发表于 2012-7-10 20:52 static/image/common/back.gif* I, l4 p/ ?5 }6 Y/ h
谢谢你和xuxinzhi2006两位。原来是用左键点弹出的第二个图标。

恩，是的，你这张图片也做的很不错啊，哈哈

oupc · 发表于 2012-7-12 17:49:47

学习了~~~{

}

ryouss · 发表于 2012-7-12 19:57:39

之前也是有這樣的困擾,學習了...

wsz0906 · 发表于 2012-11-10 15:18:53

用左键后上方的第二个图标，双向箭头的

luanguangtao · 发表于 2012-11-10 18:14:18

19楼正解，此功能还可以藏你不需要的边线
