装配约束

sunping888

4 S  V' i) m/ _0 n; _

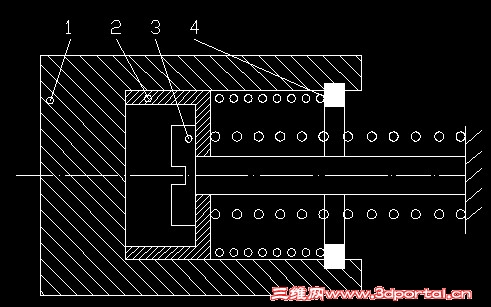

1 i6 I0 ]$ ~1 ]$ E) s2 r, ~5 J零件1向左运动，零件2不动，挡圈压缩小圈弹簧向左压缩。
零件1向右运动，顶着零件2左端向右，压缩大圈弹簧。
6 C' Y  Q% E- F4 R* D& Z5 r+ Y2 W) `请问这个装配如何约束。
' c1 @" ^& `: b; N7 g7 w就是零件2左右移动，但是会被1、3零件挡住。

fsjt

用"高级配合"约束距离.......

SW0605

你这是个打气筒的构造呀，同意2楼，加约束同轴！

sunping888

解决了。谢谢帮助

sunrays110

- s7 h5 I7 W2 V7 G! x
& [# @, u8 k2 y0 m" N0 B+ k2 u Untitled.rar (1.82 MB, 下载次数: 17)

2012-2-9 13:27 上传

点击文件名下载附件
动画文件 是不是这个意思？
1 s2 z1 h$ t$ z3 K' `$ {# Q, `9 m3号零件的尺寸没算好，将就下吧。还是弄成MPG吧，GIF动画效果太差，需要的下载。
