求助：此产品如何建立曲面

datafield · 发表于 2012-3-14 18:24:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 datafield 于 2012-3-14 18:26 编辑

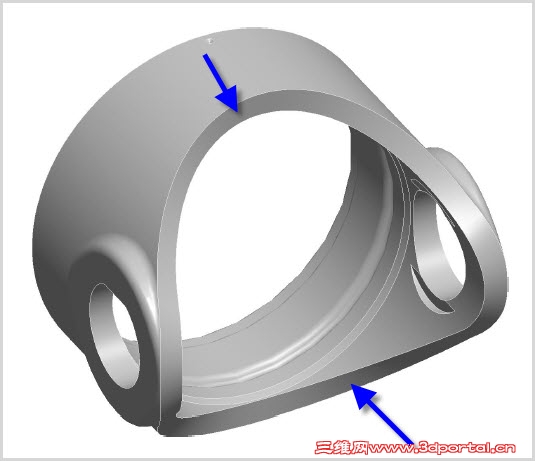

请问，像下图里，蓝色箭头所指的“曲面”，用SW，要怎么建模呢？

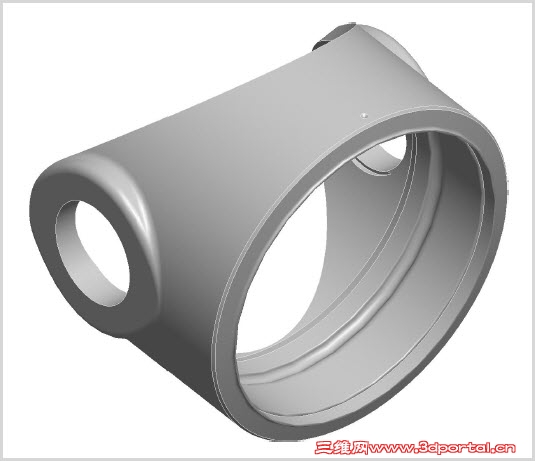

（如下两张图，只是平面图里的示意三视图，我没有这产品的3D文件）

2012-3-14 18-15-28.jpg

qiyuezhuifeng · 发表于 2012-3-14 21:18:39

曲面切除，然后加厚如何？

gld123 · 发表于 2012-3-15 08:34:29

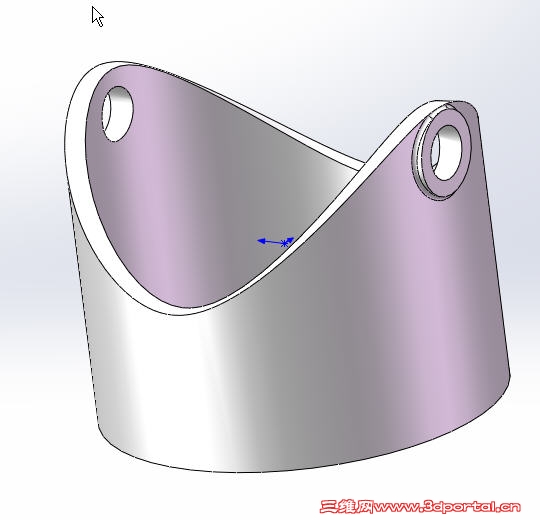

是这样吗

gld123 · 发表于 2012-3-15 08:47:13

本帖最后由 gld123 于 2012-3-15 11:25 编辑

这个只是示意图，要想准确，请给出你的平面CAD图.给出CAD图发源文件。

datafield · 发表于 2012-3-21 20:10:24

楼上的朋友真行！我这只有平面图，PDF的。我是想知道，那个曲面，要如何用SW画出来。
楼上的朋友，要不我把图面发到你个人邮箱？

gld123 · 发表于 2012-3-22 08:08:39

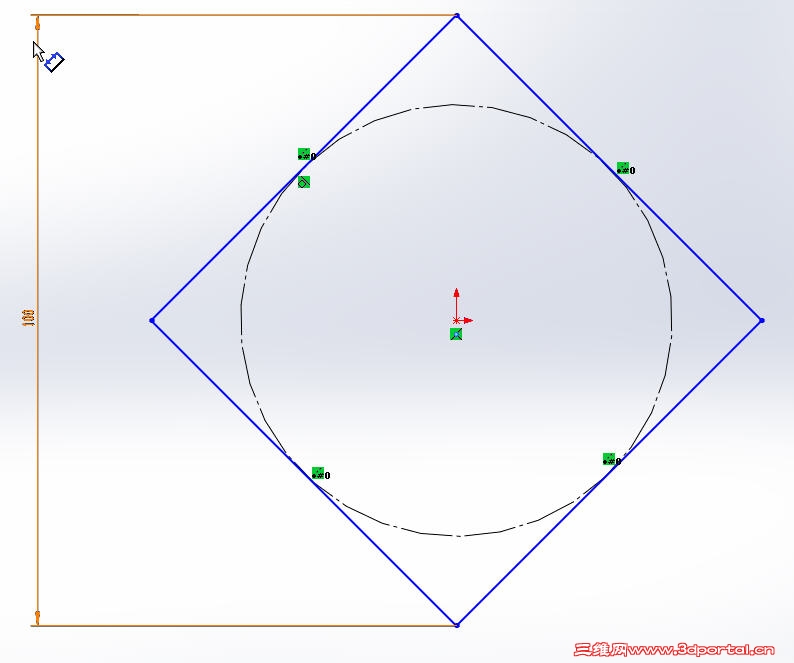

1.草图画一个4边形

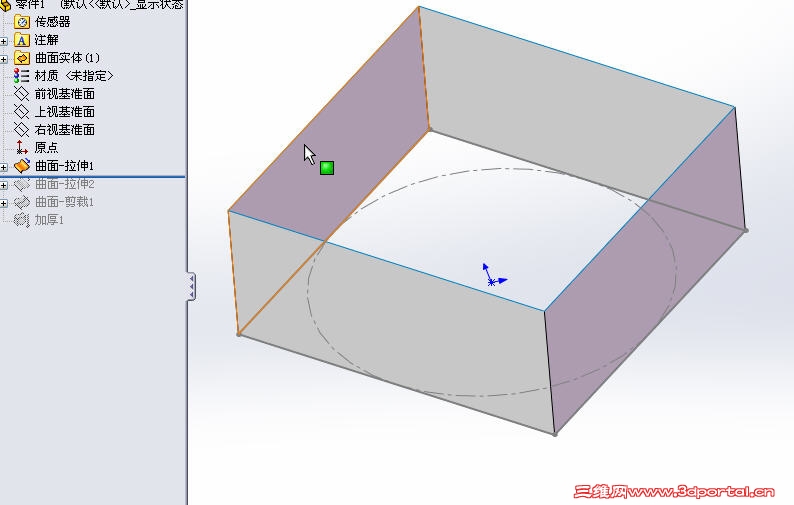

2.曲面拉伸

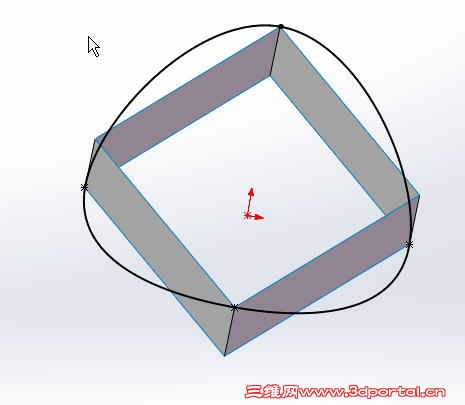

3.3D草图下画样条曲线

4画圆柱，用样条曲线裁剪 OK

零件1.rar (135.23 KB, 下载次数: 36)

阿帕奇 · 发表于 2012-3-22 09:32:06

这个我好像在前两天的高速路上有辆车拉着的设备上见过，一个粗销，前面的孔用来穿挡销

421360638 · 发表于 2012-3-22 09:52:33

不知这种曲面是应用在哪里？我们很少用到这种曲面形状。看着也不是相贯线的。按照楼上的方法我弄出来了一个，就是四边形的那个曲面拉伸是显示状态，是不是只能让他隐藏。

421360638 · 发表于 2012-3-22 09:53:10

不知这种曲面是应用在哪里？我们很少用到这种曲面形状。看着也不是相贯线的。按照楼上的方法我弄出来了一个，就是四边形的那个曲面拉伸是显示状态，是不是只能让他隐藏。

ydm791216 · 发表于 2012-3-22 11:28:54

这个很简单，你发给我吧，我给你搞

datafield · 发表于 2012-4-7 10:16:07

本帖最后由 datafield 于 2012-4-7 10:39 编辑

1.草图画一个4边形1 ]( z, P6 G5 ~! U/ \
2017026+ `1 f* k- r: i: S4 X0 \3 @
2.曲面拉伸# x) W, W% Z  V" y
2017027
: i* u3 _, ?/ t/ r. D' D2 P; X3 j3.3D草图下画样条曲线! [7 j0 X9 y+ y, Z: o2 C3 L( M( q( o
2017028' W, w# @8 k% p% H" m8 ^; ]9 H2 I1 ?
4画圆柱，用样条曲线裁剪  OK2017029
2 ?9 e, y* ^  c5 e; X( `) Tgld123 发表于 2012-3-22 08:08 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢，我下载来看看，因为工作关系，我现在很少用SW，曲面以前也没有学好。

ZHYJ96 · 发表于 2012-4-7 10:22:28

简单，按你图纸要求画三维图，不就好了吗

沈小猫 · 发表于 2012-4-7 10:39:50

没看明白，你给的那个模型不需要用曲面来画啊

leanping · 发表于 2012-4-7 11:35:10

也来学习下曲面还是有很多不懂的地方
