高手看看这个这话

sunzeliang · 发表于 2012-4-28 10:37:18

您需要登录才可以下载或查看，没有帐号？注册

x

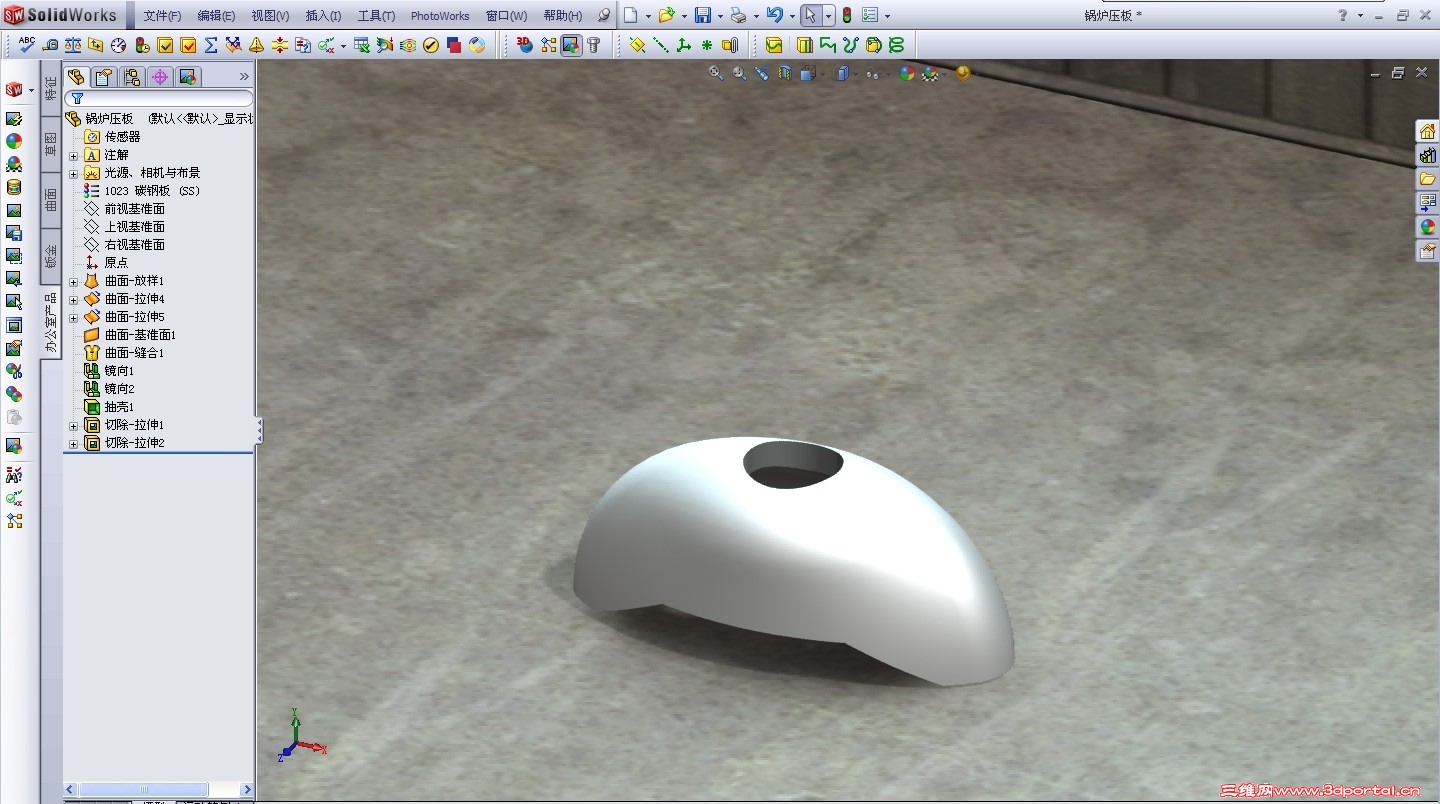

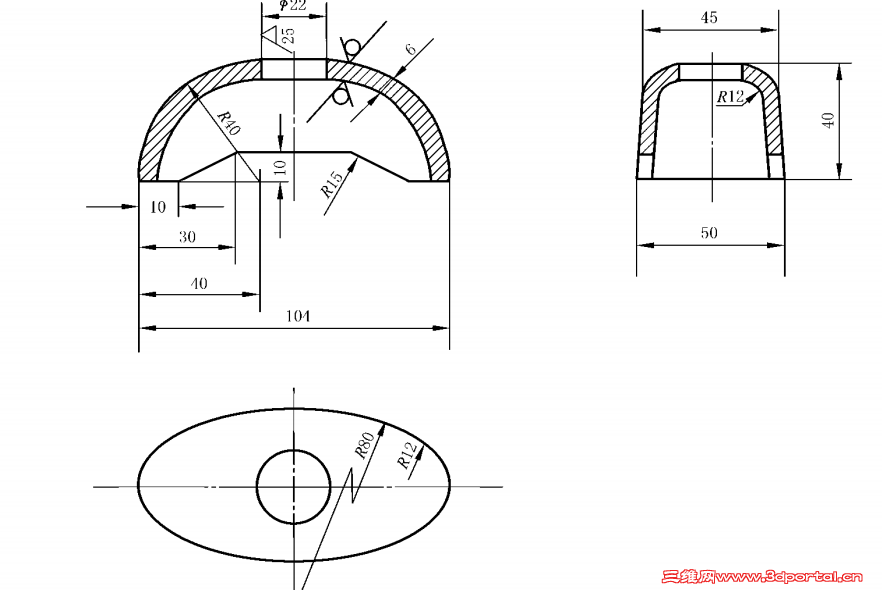

做好帮我传个源文件，锅炉手孔装置上的压板，我画的怎么也不想，求帮助。

fsjt · 发表于 2012-4-28 12:24:20

sw2012 要吗?


fsjt · 发表于 2012-4-28 12:27:54

本帖最后由 fsjt 于 2012-4-28 13:20 编辑


ashelfly · 发表于 2012-4-28 12:27:57

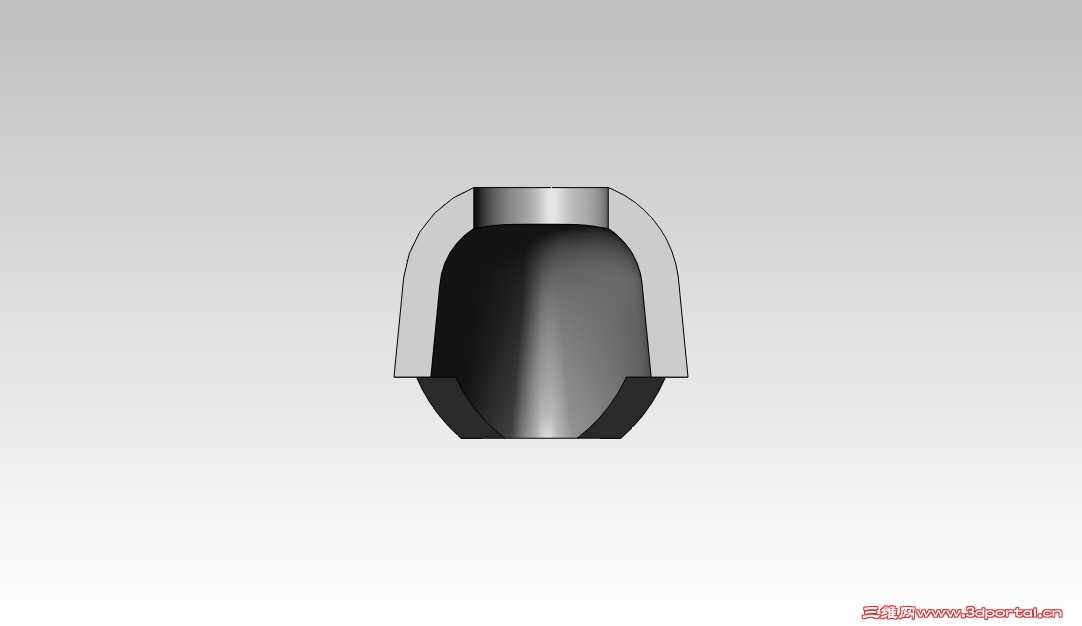

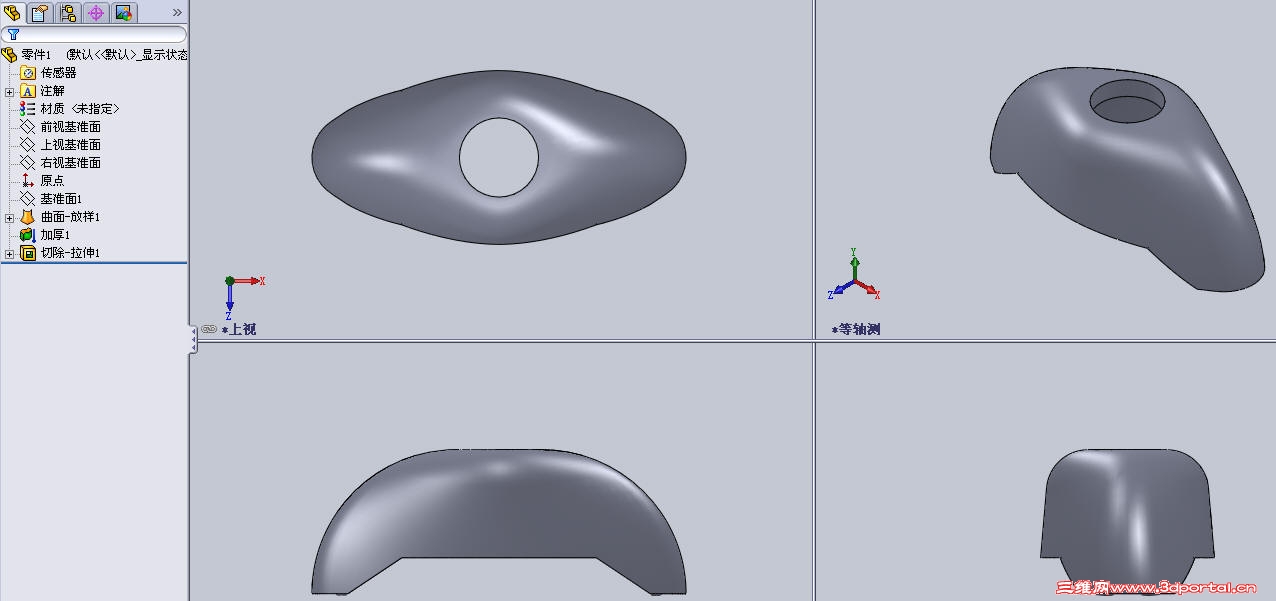

感觉楼主左视图剖面画那里有点问题，我试着做了一个，有些尺寸有出入。版本是2011.

liusheng30 · 发表于 2012-4-28 12:37:39

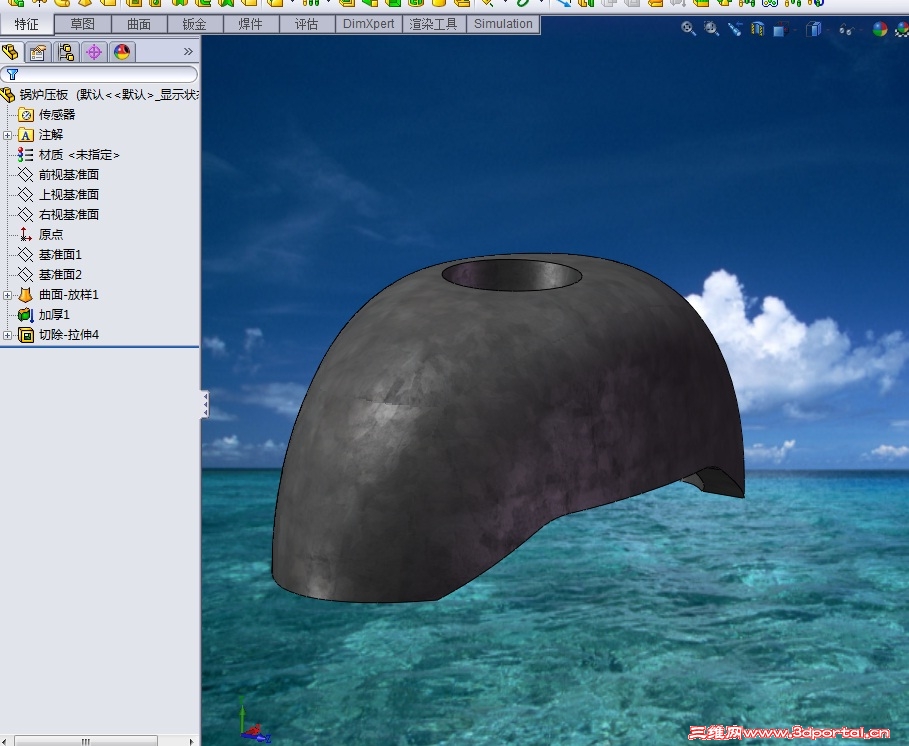

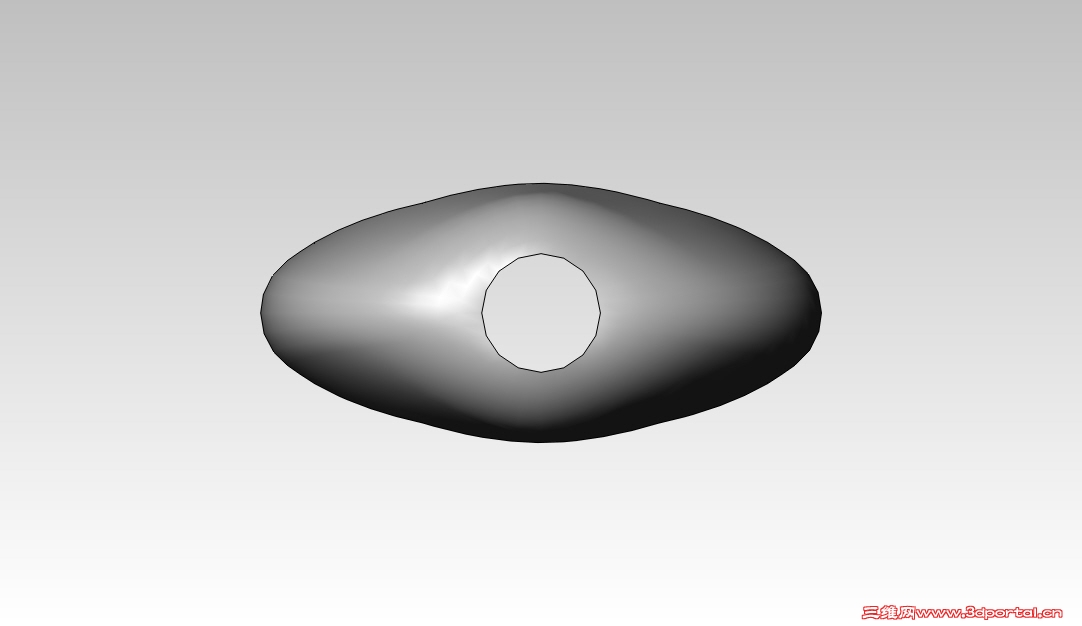

你看看是不是这样的

ffda · 发表于 2012-4-28 12:48:48

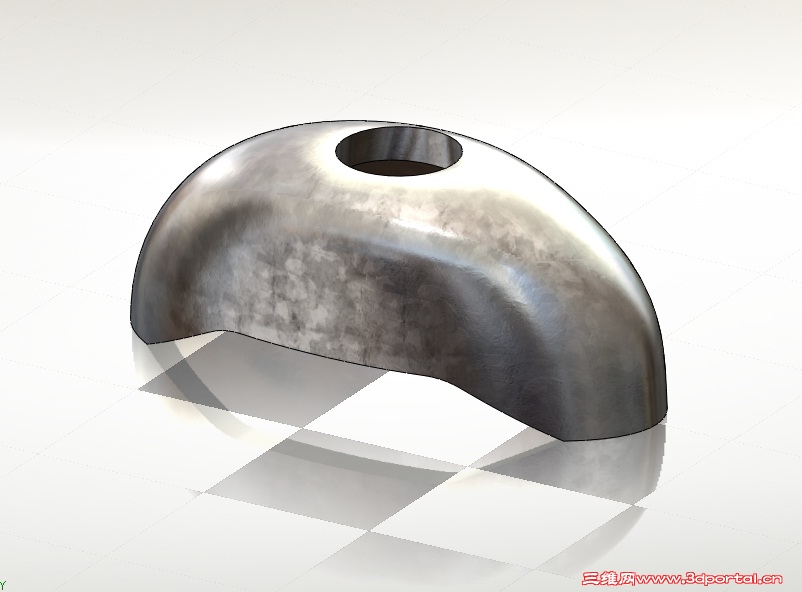

不知道是不是你要的效果？

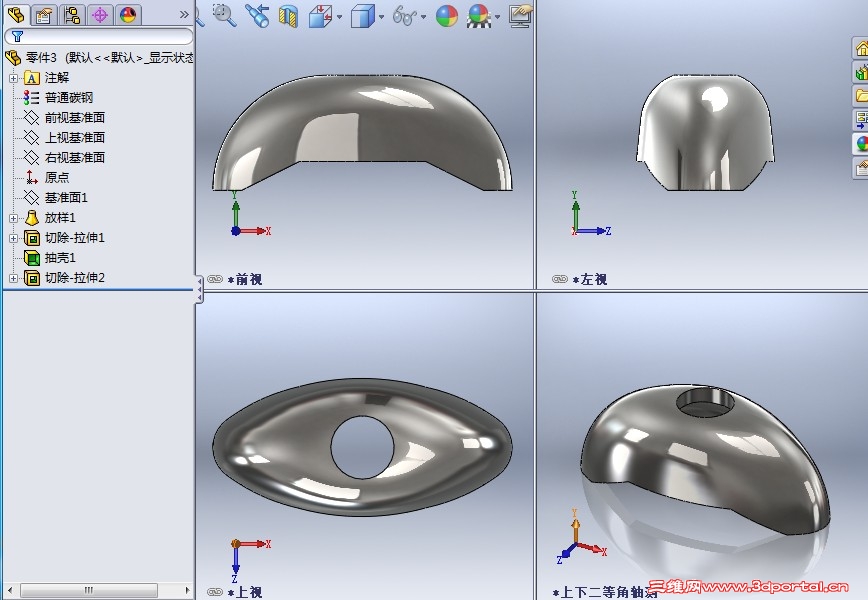

SW2012

零件3.rar (331.86 KB, 下载次数: 20)

daidou · 发表于 2012-4-28 13:50:51

学习下，目前还不会，不过我会画海宝，因为没有尺寸。

sunzeliang · 发表于 2012-4-28 15:15:40

我2010版本的，请发个给我吧

杀苏 · 发表于 2012-4-29 13:18:21

3# fsjt

你的步骤好少发源文件看看

caochunbiao · 发表于 2012-5-13 22:04:04

学习下，目前还不会，不过我会画海宝，因为没有尺寸。1 I/ \) z6 |, F& Y* A$ Q9 [5 Q
daidou 发表于 2012-4-28 13:50 http://www.3dportal.cn/discuz/images/common/back.gif

哥们你的回复太经典了。呵呵我也不会画。来学习的

仿真 · 发表于 2012-5-13 22:22:40

画的不错，过路的见识一下

auqf003 · 发表于 2012-5-14 09:02:50

我不会用曲面，哪个有好的教材！

Happy苑 · 发表于 2012-5-14 09:07:30

我觉得光看论坛上的也不太懂啊~~~~怎么大家一看左侧树图就知道是怎么画出来的呢？我就没那水平~~

大隐于市 · 发表于 2012-5-14 09:26:17

本帖最后由大隐于市于 2012-5-14 09:28 编辑

为什么我放样出来有点变形呢？

图中的R15是哪个尺寸，没明白。

oypopen · 发表于 2012-5-14 10:13:23

本帖最后由 oypopen 于 2012-5-14 10:30 编辑

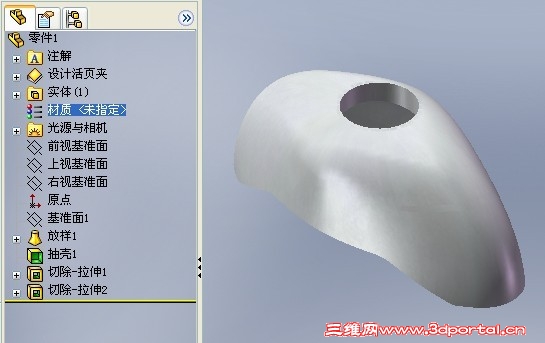

零件1.rar (303.73 KB, 下载次数: 6)

red1945 · 发表于 2012-5-14 10:40:44

都是高手，6楼的是什么显卡？
