筋的问题

wkswwksw1094 · 发表于 2012-5-6 12:55:32

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请问大家：

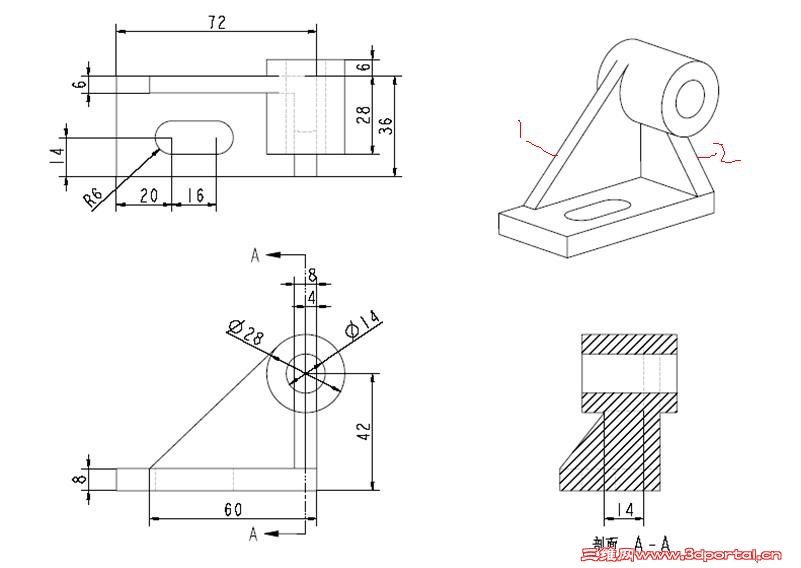

在这个图中，想生成１号筋板，应该怎么画啊？

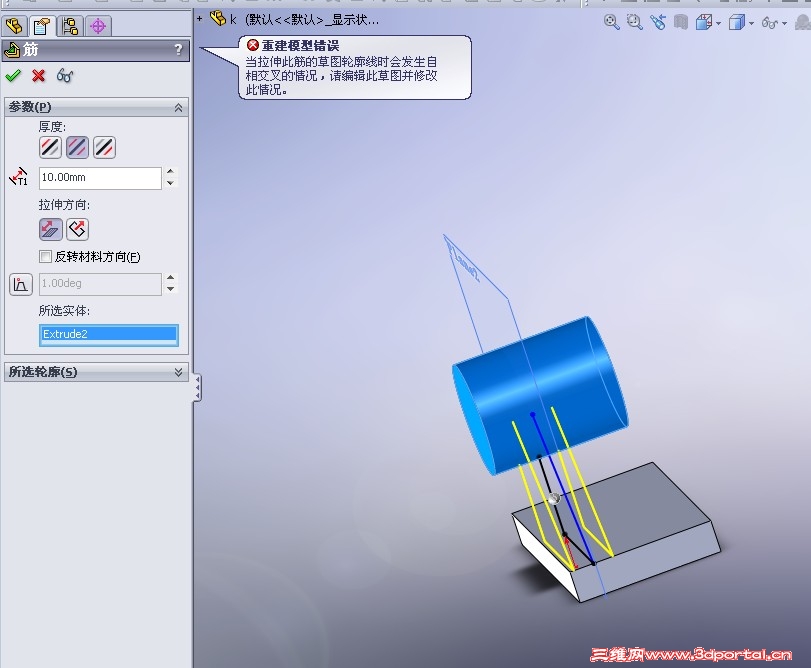

我试了几次，要么是草图相干涉，要么筋不与实体特征相交等等．．．
应该怎么解决呢？

谢谢大家了．．．

wdwerr · 发表于 2012-5-6 15:58:05

本帖最后由 wdwerr 于 2012-5-6 16:32 编辑

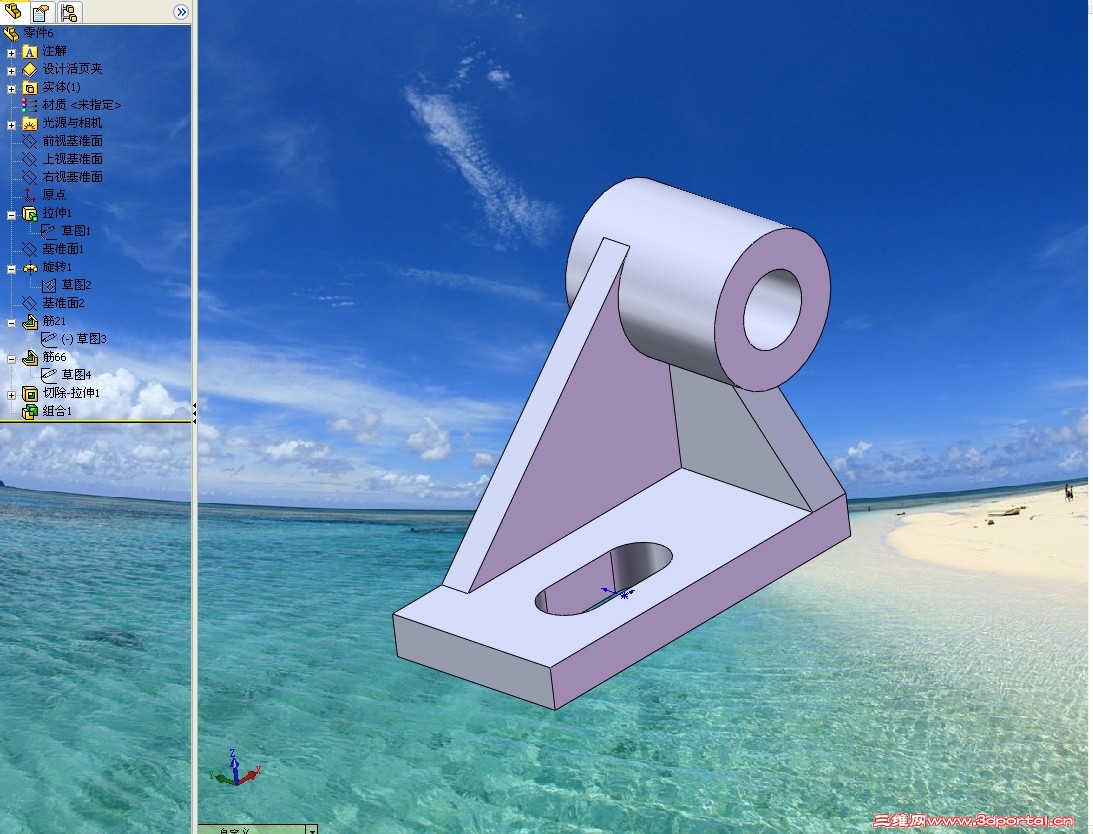

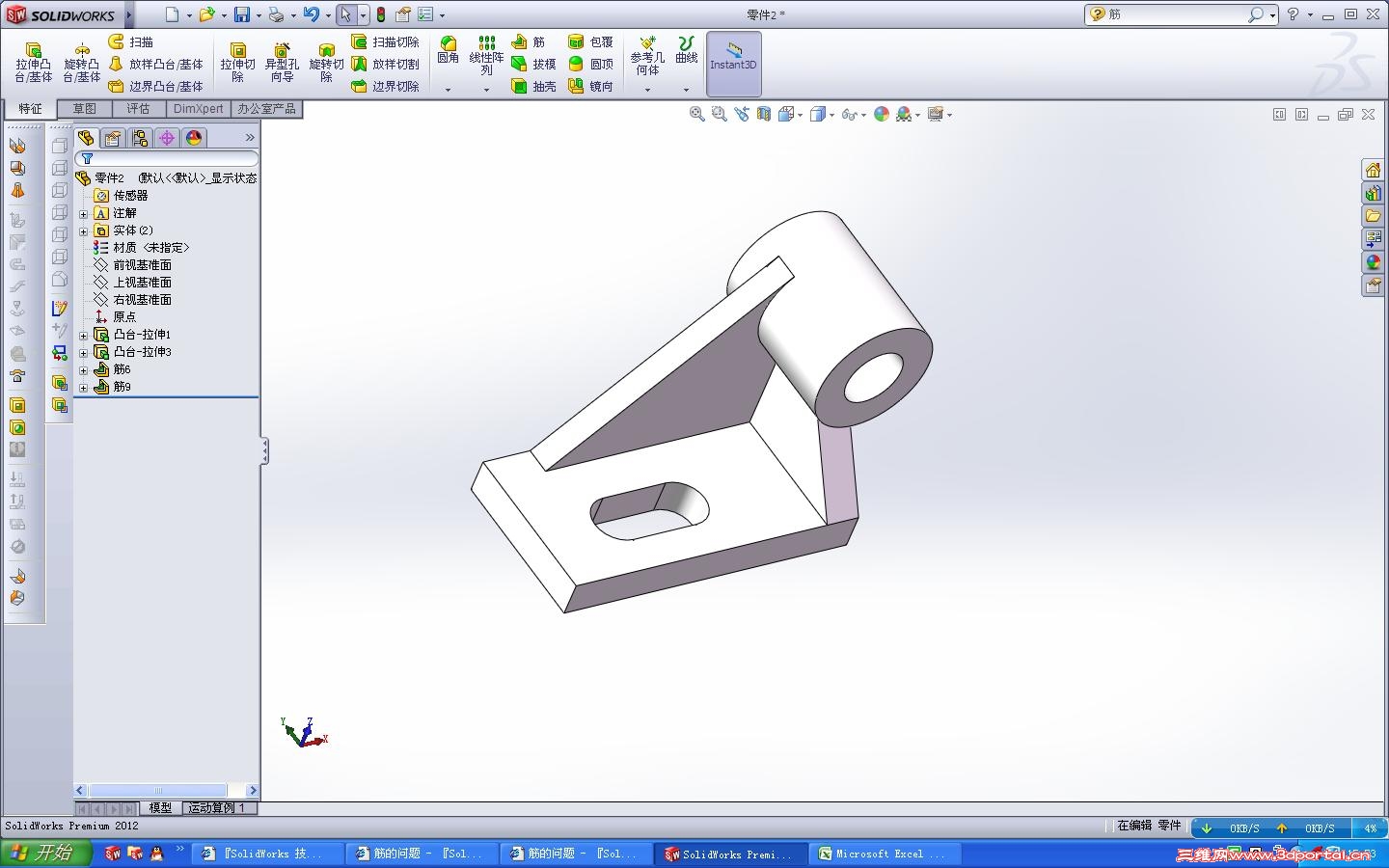

可能是你的草图有问题,第二个筋后面我加了个拉伸凸台，应该有更好的方法

NC@jiang@nan · 发表于 2012-5-6 18:04:43

SW加这些东西还真有问题。比如说两个结构件间加焊缝，如果不是直交角，焊缝就不太好加，很无语

wkswwksw1094 · 发表于 2012-5-6 20:39:09

2# wdwerr
你好，我的版本是2010的，打不开
能发个低点的版本么．．．
谢谢了．．．
我又重新检查了下草图，实在没发现哪里有问题，也不知道错误在哪

liaozuqing · 发表于 2012-5-6 22:45:21

提示: 作者被禁止或删除内容自动屏蔽

wnhysy · 发表于 2012-5-6 23:03:57

这里有段筋的建模，讲解很详细了。
http://video.sina.com.cn/v/b/38907917-1804117064.html
1.筋是用于加固两个或者多个特征的。你这个工件的筋应该是用来加固特征2与轴套和底面的，你的工件上的筋应在特征2与轴套和底面建立后才添加的，而不是先有筋1后由特征2.很明显你给的sw模型上是打算先凭空生成特征1即筋后才生成特征2，这样你的筋就没有终止面，当然无法生成了。
2.你的工件的筋不需要用3段直线，只需要那段斜的线段，注意这段线段需与轴套和底面搭接。

lcr2306 · 发表于 2012-5-6 23:34:37

先作2号筋就没有问题了，你试试。其实说白了就是无法终止的原因，你明白了？

qq625267377 · 发表于 2012-5-10 10:38:50

仅供参考,欢迎指点
