这个东西怎么画出来

1999lggg · 发表于 2012-5-28 21:44:11

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 1999lggg 于 2012-5-29 21:56 编辑

请教，附件如何会出来,,,谢谢大家的帮助，

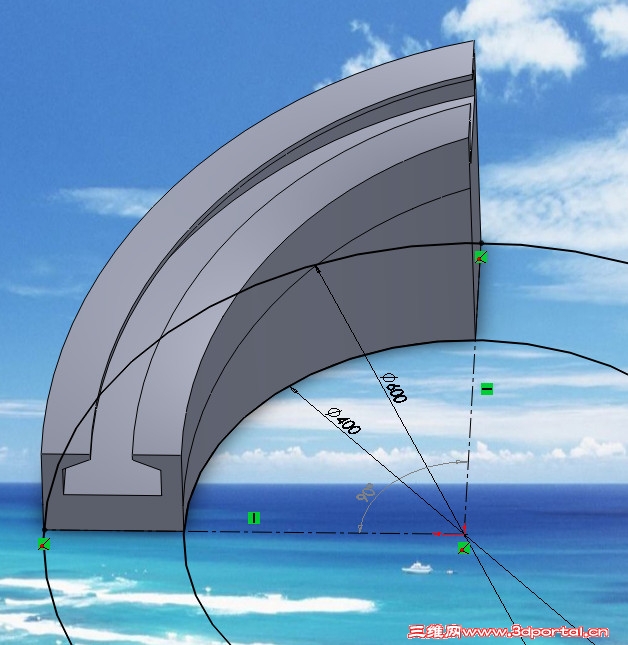

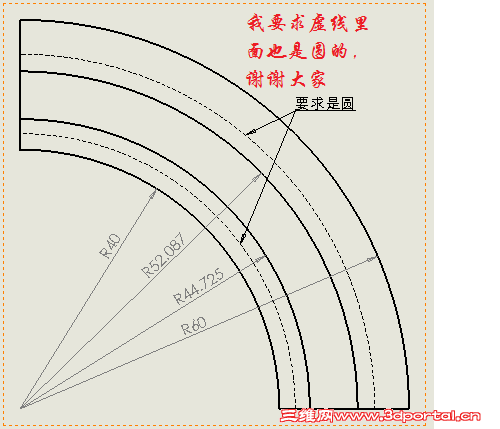

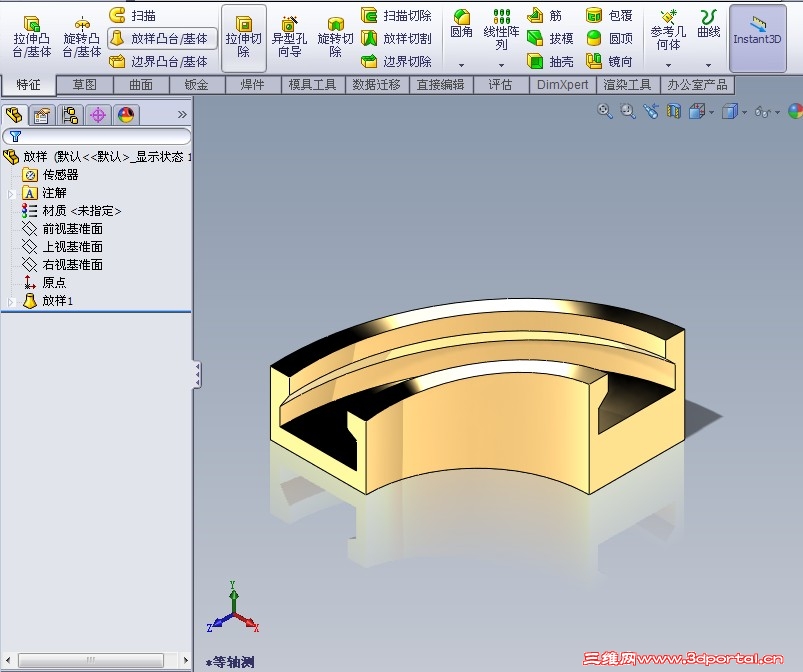

我要求的圆如工程图。好像还没有人画出来了。。大家请看我发的第2张图

补充内容 (2013-12-6 19:48):
请大家画完三维图后，也出下工程图，看看尺寸是否能够标注上去，尤其是虚线的圆。以上希望大家试试！！谢谢！

NC@jiang@nan · 发表于 2012-5-28 22:24:15

先画基体，然后切那个斜面。再在两端面画槽截面，然后以斜面的一条边做引导线切除扫描，不知道能不能做出来

licoolicoo · 发表于 2012-5-28 22:59:41

2楼朋友问一下，只做一端截面能扫描切除吗？

licoolicoo · 发表于 2012-5-28 23:00:43

基体渐高的好像螺旋上升

tangcarlos3d · 发表于 2012-5-28 23:03:17

这个特征在破依里面用Graph和参数控制作变截面扫描切除非常容易。

NC@jiang@nan · 发表于 2012-5-29 01:12:45

2楼朋友问一下，只做一端截面能扫描切除吗？
! o: M( L8 [5 x$ H, a) Llicoolicoo 发表于 2012-5-28 22:59 http://www.3dportal.cn/discuz/images/common/back.gif

我也不知道这样能不能做出来的，只是一个思路。你试下看吧

liuyong453 · 发表于 2012-5-29 06:39:40

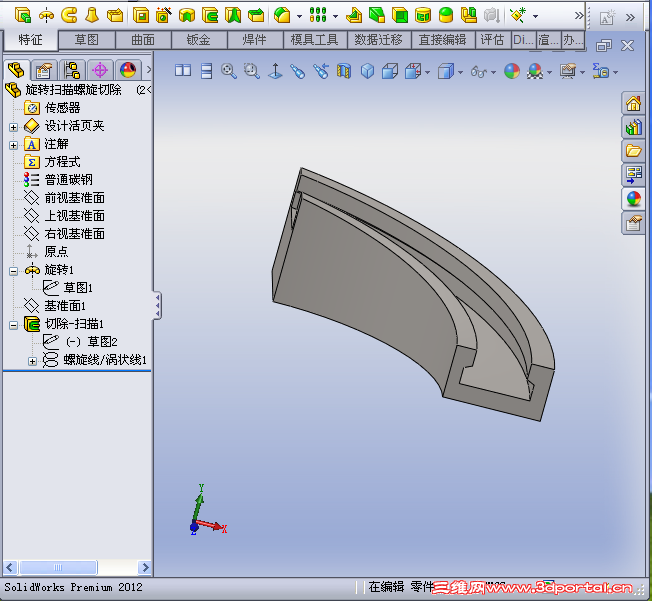

螺旋扫描切除

资料免费下载 · 发表于 2012-5-29 08:05:05

画草图，回转90度

wwl970 · 发表于 2012-5-29 08:07:38

同意楼上的做法

KCKK · 发表于 2012-5-29 08:39:24

先画基体，然后切那个斜面。再在两端面画槽截面，然后以斜面的一条边做引导线切除扫描，不知道能不能做出来
3 r+ @8 \. c& h7 M2 y, rNC@jiang@nan 发表于 2012-5-28 22:24 http://www.3dportal.cn/discuz/images/common/back.gif

二楼思路可行，不知是只样吗？

koang · 发表于 2012-5-29 08:54:22

是螺旋上升的切槽，用螺旋线扫描切除应该没什么问题，SW 在零件模型中好像不能显示草图尺寸可见，Inventor好像可以通过可见草图来显示尺寸

403108952 · 发表于 2012-5-29 09:02:17

只能按2楼的意思画了

gld123 · 发表于 2012-5-29 09:54:40

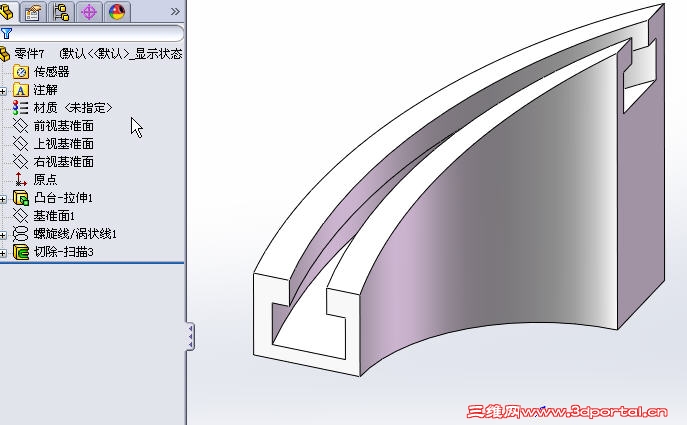

零件7.rar (117.25 KB, 下载次数: 59)

3230277 · 发表于 2012-5-29 09:57:29

用扫描切除吧

zjllrbh · 发表于 2012-5-29 10:10:37

sw不会，来学习学习

tangcarlos3d · 发表于 2012-5-29 10:25:01

如果是普通端面凸轮就不能按二楼的方法做。

wwwzzzvvv · 发表于 2012-5-29 11:09:22

本帖最后由 wwwzzzvvv 于 2012-5-29 11:10 编辑

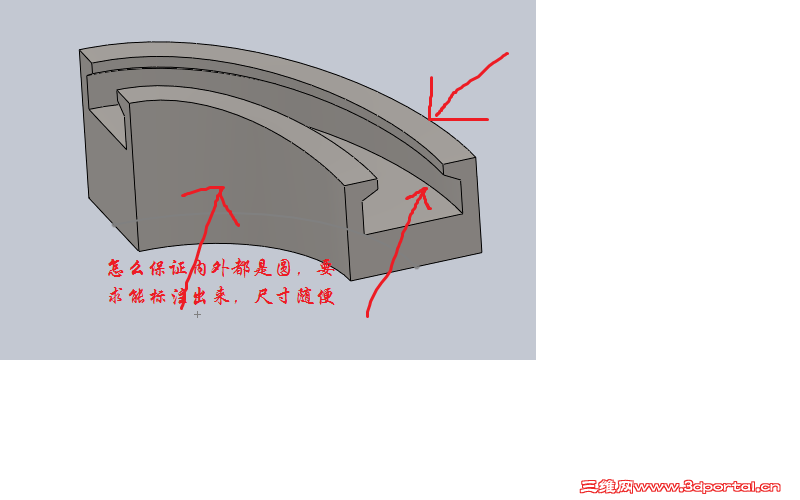

请教，附件如何会出来5 S# D8 f. o7 ~) t G8 n0 t+ C
1999lggg 发表于 2012-5-28 21:44 http://www.3dportal.cn/discuz/images/common/back.gif

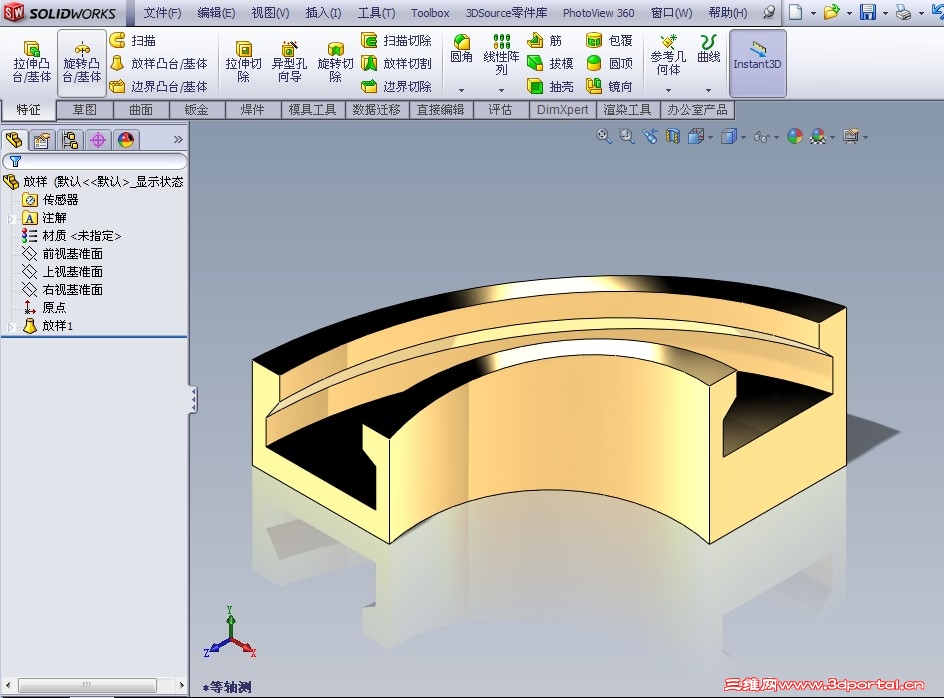

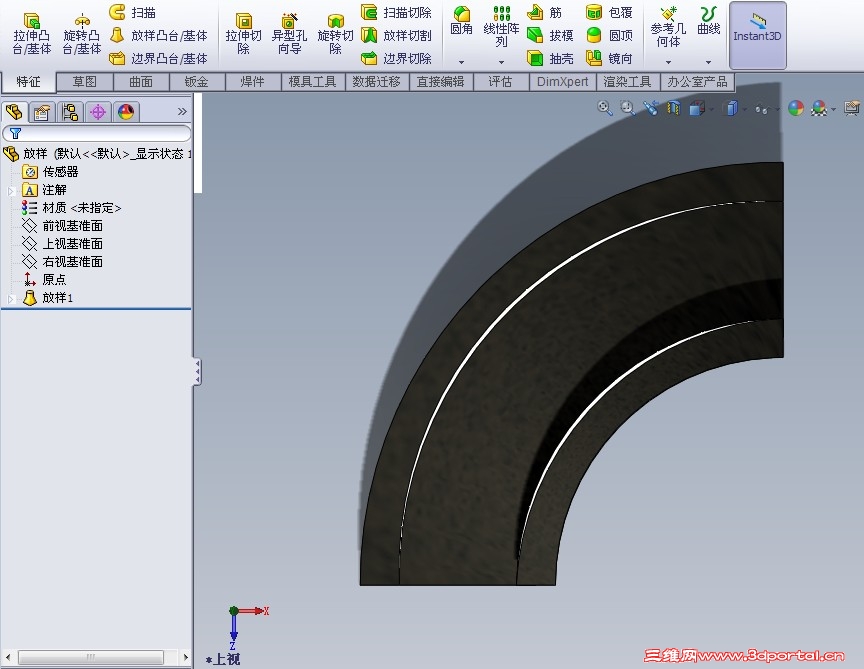

一个特征随意画了一个，不知是否符合楼主要求……
贵重金属，黄金制品啊O(∩_∩)O哈哈~

NC@jiang@nan · 发表于 2012-5-29 11:15:48

是螺旋上升的切槽，用螺旋线扫描切除应该没什么问题，SW 在零件模型中好像不能显示草图尺寸可见，Inventor好像可以通过可见草图来显示尺寸
. F4 y# R* Q Y6 ekoang 发表于 2012-5-29 08:54 http://www.3dportal.cn/discuz/images/common/back.gif

老兄对SW不熟呀，SW可以显示尺寸的呀。不过一般不让它显示罢了。

gld123 · 发表于 2012-5-29 12:42:15

17# wwwzzzvvv

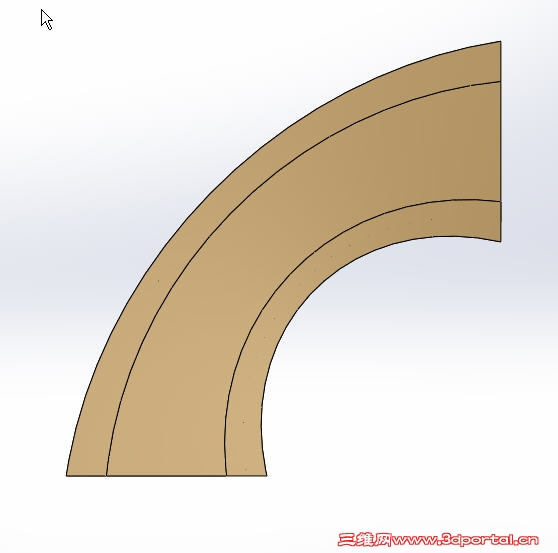

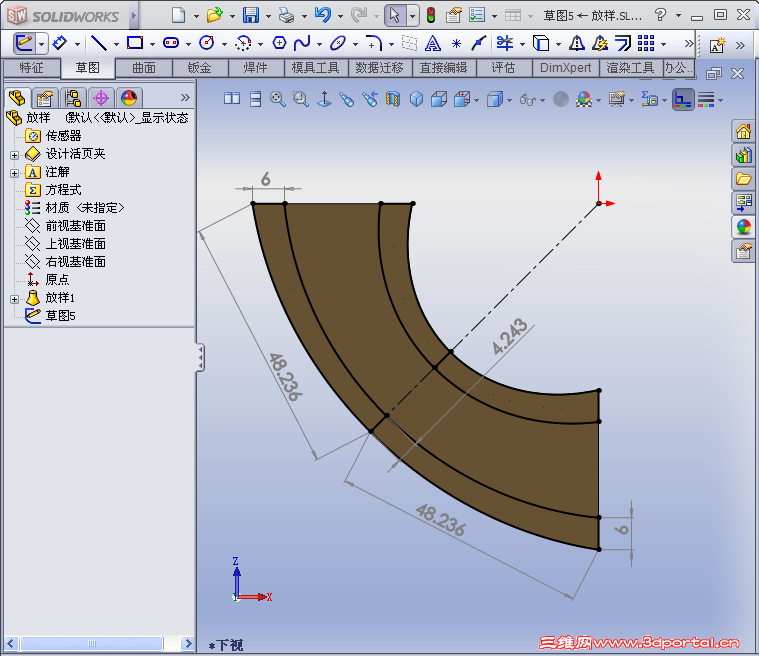

放样是做不出来的，看你的图，两个圆弧不再一个圆心，如果垂直轮廓，上面斜线有一段也不对

KCKK · 发表于 2012-5-29 12:43:33

一个特征随意画了一个，不知是否符合楼主要求……) ~- E ^3 _! @7 r& N5 y
贵重金属，黄金制品啊O(∩_∩)O哈哈~
, y) Q: J% Y* t( f, J8 l9 d: [wwwzzzvvv 发表于 2012-5-29 11:09 http://www.3dportal.cn/discuz/images/common/back.gif

按放样做有点不理想。
