求问一个双螺杆机构的装配问题

33050 · 发表于 2012-5-29 19:33:32

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

http://www.swbbss.com/data/attachment/forum/201205/29/0954517ndddzeyxyetuddl.jpg

如图，现在左面的第一个螺螺母已经装配好，转动齿轮螺母可以移动，但我按同样的步骤来装配第二个螺母，一旦选了把两根螺杆和其螺纹装配起来就会出现过定义，求高手帮忙看下，多谢了啊！
附件如下，一旦把里面的螺旋5、螺旋6解压，就会过定义。。

1.part1.rar (3.81 MB, 下载次数: 25)

landicely · 发表于 2012-5-30 12:09:05

楼主你是什么版本画的

33050 · 发表于 2012-5-30 14:46:49

用的是2010诶~

wnhysy · 发表于 2012-5-30 15:22:08

螺母2与两螺杆配合时，只能是2个同心，用于定位，另1个螺旋，用于传动。否则就过定义了。

fsjt · 发表于 2012-5-30 16:40:03

本帖最后由 fsjt 于 2012-5-30 16:42 编辑

三个螺纹配合,另一个同心配合


33050 · 发表于 2012-5-30 16:42:24

可是我实际上是两个螺母相对、相向运动，难道做不出这种效果么？
现在已经装配好的一个螺母运动的蛮好的。。

33050 · 发表于 2012-5-30 16:46:05

本帖最后由 33050 于 2012-5-30 16:50 编辑

啊，5l的能把附件传下吗。。
为什么我这么也干过，可是右边那个螺母就不会听话的动，只会在很小的范围里面窜。。还有就是这么装配出来的，用simulation做仿真的话，结果会有问题么？

xuxinzhi2006 · 发表于 2012-5-30 17:13:43

一根螺杆上的螺纹旋向是一样的怎么会有5楼的仿真效果呢？

fsjt · 发表于 2012-5-30 18:12:19

一根螺杆上的螺纹旋向是一样的怎么会有5楼的仿真效果呢？
0 k; y" b! M, m) w) q0 m/ K( `" hxuxinzhi2006 发表于 2012-5-30 17:13 http://www.3dportal.cn/discuz/images/common/back.gif

前螺纹配合是反转,后者是正转配合........

33050 · 发表于 2012-5-30 18:30:03

本帖最后由 33050 于 2012-5-30 18:31 编辑

8l的你可以仔细看下，我螺杆画的是半根左旋，半根右旋的，螺母的左右螺纹也是反的~~

33050 · 发表于 2012-5-30 18:30:42

fsjt，求附件啊，多谢了啊~~

fsjt · 发表于 2012-5-30 19:02:42

本帖最后由 fsjt 于 2012-5-30 19:08 编辑

fsjt，求附件啊，多谢了啊~~
( n4 ^8 c& B* A$ Z" [- E33050 发表于 2012-5-30 18:30 http://www.3dportal.cn/discuz/images/common/back.gif

sw2012

螺距,齿轮速率,未调好

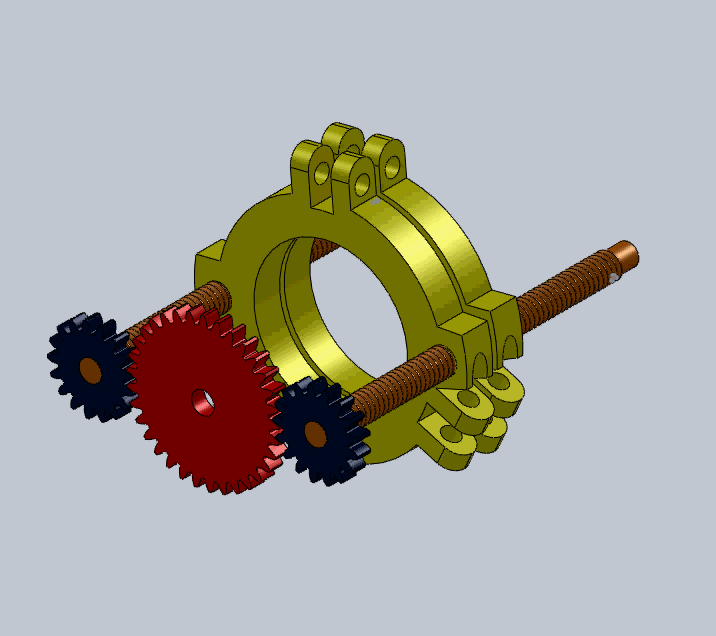

双螺杆机构.part1.rar (2 MB, 下载次数: 24)

SWJINGLING · 发表于 2012-5-30 19:06:50

高手，下载学习学习。。。

33050 · 发表于 2012-5-30 19:31:25

再问下哦，一边只用同轴装配的话那我对它做simulation仿真会有影响吗？

33050 · 发表于 2012-5-30 19:34:23

呃，纱布了，我sw2010的，版本太低，打不开。。
问下能保存2010打开得了的格式么。。

w_hs1 · 发表于 2012-5-30 19:43:28

在装配时有时候合理利用零部件阵列、镜像方法或设置对称配合可以大大简化装配体中的配合关系。
楼主的建模（包括装配体和零部件）应当充分利用模型的三个基本基准面，以便于简化模型和建立装配关系。

33050 · 发表于 2012-5-30 19:47:08

16楼还请麻烦仔细说下
因为我现在主要是螺旋装配的问题，不知道怎样简化。。
多谢！

xuxinzhi2006 · 发表于 2012-5-30 19:54:00

是我没看清楚，原来楼主一根螺杆是由正反螺纹的丝杆装配的，谢谢你的指正！
