如何在solidworks2011中实现槽轮运动仿真

dwsxsl · 发表于 2012-5-29 22:45:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

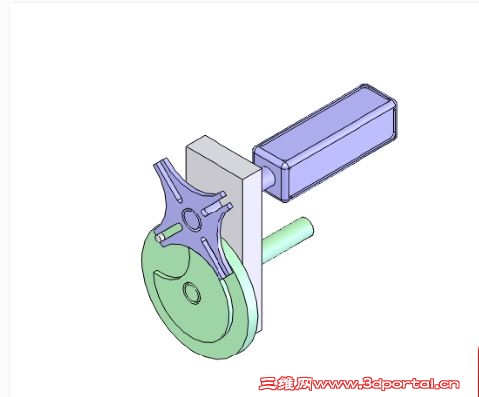

如何在solidworks2011中实现槽轮运动仿真？
源文件在附件中，是solidworks2011格式的。

04-Q13.rar (752.98 KB, 下载次数: 87)

david3709 · 发表于 2012-5-29 22:58:49

本帖最后由 david3709 于 2012-5-30 08:09 编辑

首先有几个问题需要修正。
1.圆销与槽轮需要配合是圆销与十字内拨槽相切。
2.圆销与拨轮配合是圆销与拨轮上的小孔中心重合。
解决这两个问题就可拖动拨轮或槽轮进行旋转运动了。在装配体工具栏里面选择移动物体，对运动部件进行运动干涉分析，设定碰撞停止即可

dwsxsl · 发表于 2012-5-29 23:46:17

用solidworks2007以上版本的运动仿真模块做运动分析。

ljc15988 · 发表于 2012-5-31 16:27:27

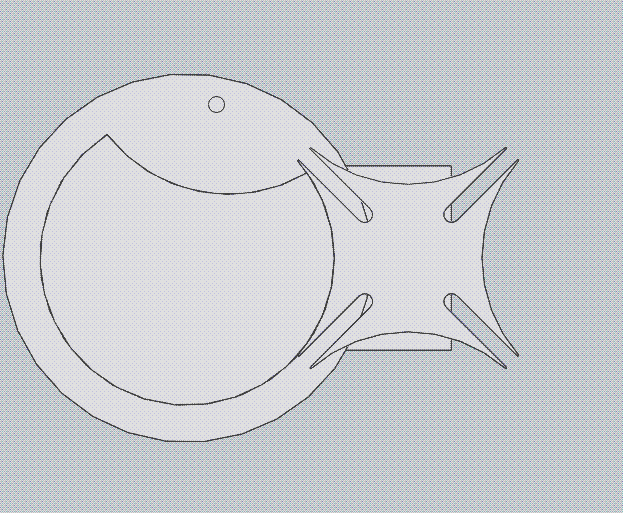

是不是要这个！

ljc15988 · 发表于 2012-5-31 16:34:24

刚刚的不大清楚！

dwsxsl · 发表于 2012-5-31 22:11:01

是的。如何添加配合？用的是凸轮配合吗？
楼上是咋设置的，分享一下。谢了！

dwsxsl · 发表于 2012-5-31 22:12:09

是的。如何添加配合？用的是凸轮配合吗？
楼上是咋设置的，分享一下。谢了！

ljc15988 · 发表于 2012-6-2 15:31:39

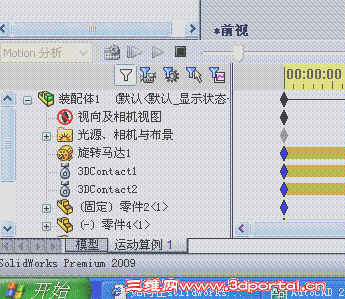

楼上的配合在这里呀 3个

ljc15988 · 发表于 2012-6-2 15:35:44

源文件在这里！

dwsxsl · 发表于 2012-6-2 19:33:04

谢了！！！！！！！！！！！！！！！

“好奇”号 · 发表于 2012-10-30 15:40:12

ljc15988 发表于 2012-6-2 15:31 static/image/common/back.gif
/ y( s3 z+ `3 [; j' y* E$ }/ T楼上的配合在这里呀 3个

楼主是怎么做出来的，虚心请教
