系列零件设计表可以修改尺寸名称吗

zjc1386188 · 发表于 2012-5-31 09:20:18

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

零件图已经画好，表格已经填好了，现在想修改几个尺寸名称。
可以修改吗？具体步骤怎么做？（有些是有链接数值的）

KCKK · 发表于 2012-5-31 09:46:01

零件图已经画好，表格已经填好了，现在想修改几个尺寸名称。
7 R' X# U, {" C p8 H+ w6 Q- B B可以修改吗？具体步骤怎么做？（有些是有链接数值的）. s1 f0 D5 m0 i) `! D
zjc1386188 发表于 2012-5-31 09:20 http://www.3dportal.cn/discuz/images/common/back.gif

可以，是这样吗？

wwl970 · 发表于 2012-5-31 10:07:06

就是楼上的做法

zjc1386188 · 发表于 2012-5-31 10:15:12

是名称已经起过了，现在要想换一个名称。

警告

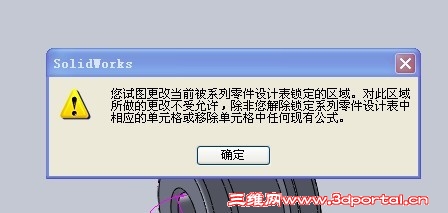

灰色，不能修改。

hongwei_1987jp · 发表于 2012-5-31 11:32:11

这个零件不是你做的吧
问问给你零件的人

lider2010 · 发表于 2012-5-31 12:16:25

先进入编辑设计表状态才好更改

w_hs1 · 发表于 2012-5-31 12:37:09

是名称已经起过了，现在要想换一个名称。2 N& N+ N* I/ E1 ~+ q' \7 r5 m' C& K
zjc1386188 发表于 2012-5-31 10:15 http://www.3dportal.cn/discuz/images/common/back.gif

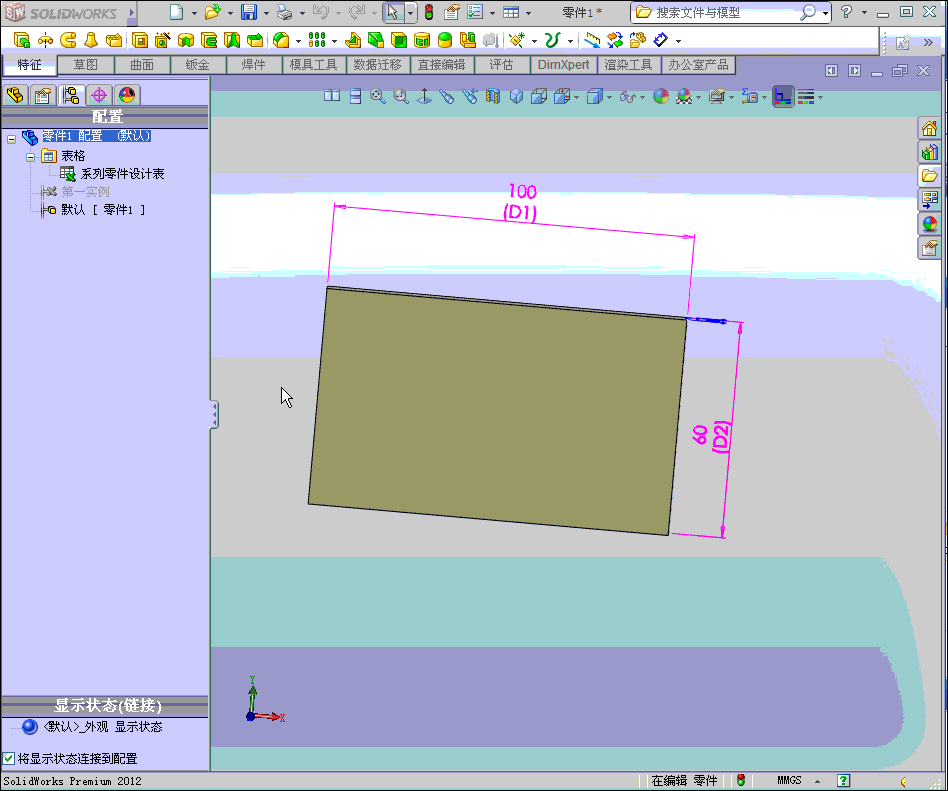

在配置标签下，右键点击设计表，选中编辑特征。

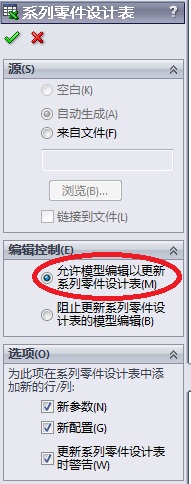

在弹出的菜单中按下图选择后确认，就可以作各种更改。


右键点击需要改名的尺寸，更改尺寸名。设计表中的参数在打开设计表时自动改正。

zjc1386188 · 发表于 2012-5-31 13:16:13

谢谢大家！按7楼的方法，已经修改好了，有数值链接的只要修改其中的一个，
刷新一下（重建模型）链接的那个就自动变成新名称了。
