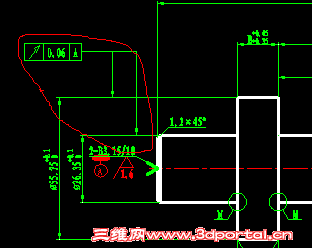

在solidworks中，如何标注这样形位公差，

wangwei13770219 · 发表于 2012-6-5 22:00:38

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我是新手，请大家帮帮忙

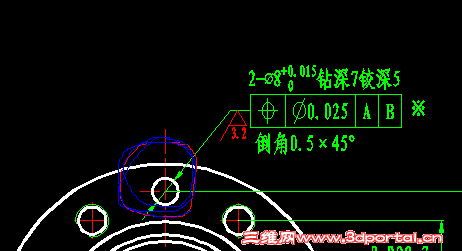

还有就是标注孔的形位公差，两边都有箭头 QQ截图20120605215930.png

hero522 · 发表于 2012-6-5 22:51:37

本帖最后由 hero522 于 2012-6-5 22:52 编辑

在solidworks中，如何标注这样形位公差

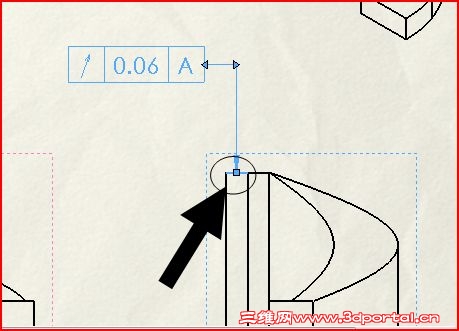

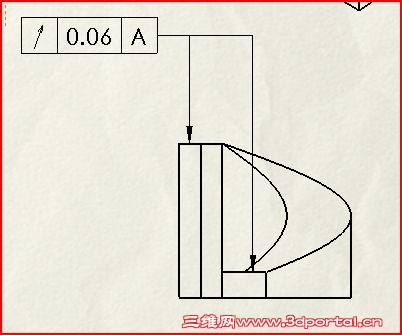

滑鼠移到圓圈內的四方型點位置，按下滑鼠左鍵及Ctrl鍵，拖曳到第二個位置

NC@jiang@nan · 发表于 2012-6-6 01:01:23

前一种注法可以通过按CTRL复制箭头完成。后一种在CAD里都难标出来，在SW里我是不知道怎么标注的

阿帕奇 · 发表于 2012-6-6 08:37:57

后一种上下的用文字说明吧，再来个关联定位？

欧翔 · 发表于 2012-6-6 08:45:35

后面的两边都要有箭头的标注，单击一个尺寸，进入编辑状态，在“引线”下面，有“尺寸界线/引线显示”选项！

ffda · 发表于 2012-6-6 08:46:52

在solidworks中，如何标注这样形位公差, d4 {8 X/ } n: ~, F( n1 m; E
滑鼠移到圓圈內的四方型點位置，按下滑鼠左鍵及Ctrl鍵，拖曳到第二個位置! }4 Y X& l6 g+ ]# \8 w
2052028
4 Q1 x4 H7 `1 \: i) b" m20520291 v; O: A1 y* [. _! {, {, G0 R2 f
hero522 发表于 2012-6-5 22:51 http://www.3dportal.cn/discuz/images/common/back.gif

请教，如果想删除一个箭头，怎么删？谢谢～～

阿帕奇 · 发表于 2012-6-6 08:48:28

请教，如果想删除一个箭头，怎么删？谢谢～～ e. U# Y$ d* u' z) m& R7 Q) j
ffda 发表于 2012-6-6 08:46 http://www.3dportal.cn/discuz/images/common/back.gif

有那时间，再标一个呗

hero522 · 发表于 2012-6-6 09:10:50

请教，如果想删除一个箭头，怎么删？谢谢～～
' F7 Y' [9 C- Y/ R5 a) @+ I+ l1 K' Effda 发表于 2012-6-6 08:46 http://www.3dportal.cn/discuz/images/common/back.gif

同上圖，滑鼠移到圓圈內的四方型點位置按滑鼠左鍵→再按鍵盤delete

wwl970 · 发表于 2012-6-6 13:45:00

路过学习了

ffda · 发表于 2012-6-7 08:07:30

同上圖，滑鼠移到圓圈內的四方型點位置按滑鼠左鍵→再按鍵盤delete% S/ x0 E1 D' n7 \
hero522 发表于 2012-6-6 09:10 http://www.3dportal.cn/discuz/images/common/back.gif

多谢多谢～～三人行必有吾师焉！

NC@jiang@nan · 发表于 2012-6-7 08:47:00

同上圖，滑鼠移到圓圈內的四方型點位置按滑鼠左鍵→再按鍵盤delete
" a: f& r9 J# l: K3 mhero522 发表于 2012-6-6 09:10 http://www.3dportal.cn/discuz/images/common/back.gif

这样问，我觉得就有问题了，如果说你是只要标注一处，那你前期就不要复制形位公差的箭头，而是把本来的那个箭头移动到你要标注的位置就行了；如果说确实是后期感觉多拉了个箭头，你又怎么能确实一定是第一个箭头是多余的呢

eric.bo · 发表于 2012-8-9 17:52:39

hero522 发表于 2012-6-6 09:10 static/image/common/back.gif
4 D6 _: Y) m+ F: q& s2 [3 v同上圖，滑鼠移到圓圈內的四方型點位置按滑鼠左鍵→再按鍵盤delete

这个帖子太实用了，呵呵，有学习一招。遇到这样情况，我都自己画个箭头，看来我的方法太笨了。

smsexmeleer · 发表于 2012-8-9 18:46:35

暂时没有遇到过这样的标注，学习。

nude951 · 发表于 2012-8-9 19:17:40

学习了谢谢高手指教

lider2010 · 发表于 2012-8-10 12:06:44

路过，学习学习

hngcxy9903 · 发表于 2012-8-10 13:49:39

是用SW直接出图啊，我还是老办法转成CAD再出图

walkinheaven · 发表于 2012-11-28 13:48:23

第二个问题，有没有解决的？

walkinheaven · 发表于 2012-11-28 13:50:04

分层的形式我解决了，卡在直径8的公差上了。有解决的，还望不吝赐教哦！

aaabgf · 发表于 2013-10-21 10:11:09

本帖最后由 aaabgf 于 2013-10-21 10:27 编辑

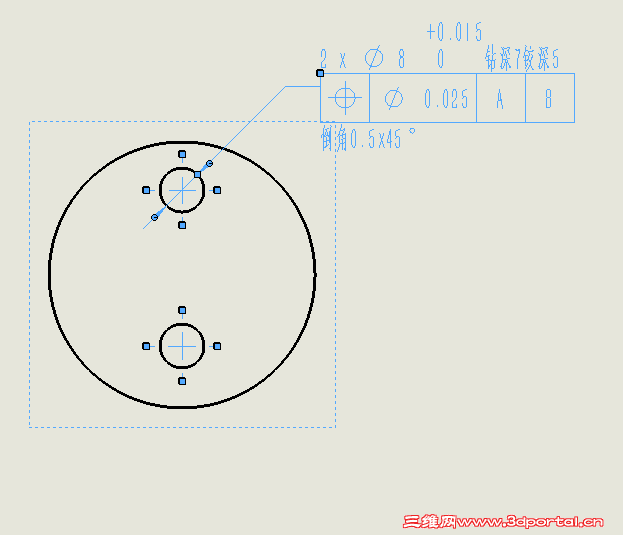

第二个问题是这样解决的。看图

这个使用文档第二箭头要看你文档设置的时候情况。

我建议大家先做好一个模板，然后以后绘图就使用这个模板，这样会事半功倍。

NC@jiang@nan · 发表于 2013-10-21 16:15:47

阿帕奇发表于 2012-6-6 08:37 static/image/common/back.gif
* r( h( D1 i' z2 d$ ?3 p后一种上下的用文字说明吧，再来个关联定位？

阿版你偷懒了

雪野飞鹏 · 发表于 2013-10-21 16:44:44

第二个问题是这样吗？


tmp.rar (110.81 KB, 下载次数: 57)

阿帕奇 · 发表于 2013-10-22 08:41:23

NC@jiang@nan 发表于 2013-10-21 16:15 http://www.3dportal.cn/discuz/static/image/common/back.gif h2 a! q6 f1 Z3 L1 \$ p* [: i
阿版你偷懒了

知道了，
今早就是日晒三竿才起床

duan_jian_hui · 发表于 2013-10-22 11:22:39

我的SW工程图有两个BUG，一个是形位公差使用多引线时，偶尔导致图纸损坏，不能打开了。还有一个是标注圆弧半径时，偶尔退出SW。一直有这两个问题，台式机和笔记体上都一样。不知各位有没有出现过？大家又是如何解决的？

duan_jian_hui · 发表于 2013-10-22 11:25:10

还有一个问题是多引线形位公差，增加的引线箭头无法自动及附于所选的边线上。不知大家是否有同样的问题？

NC@jiang@nan · 发表于 2013-10-22 20:08:01

duan_jian_hui 发表于 2013-10-22 11:22 static/image/common/back.gif8 I4 A3 j9 x7 Z% V" }! V7 I, b* a: l
我的SW工程图有两个BUG，一个是形位公差使用多引线时，偶尔导致图纸损坏，不能打开了。还有一个是标注圆弧半 ...

标注圆弧半径会退出，这个问题我在上家公司用2011版时经常遇到。

现在公司用2010版，而且不用SW出工程图了没试过会不会退出
