如何在刻度盘上用包覆命令做刻度线和数字

jlj694167857 · 发表于 2012-6-9 10:21:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 jlj694167857 于 2012-6-9 10:27 编辑

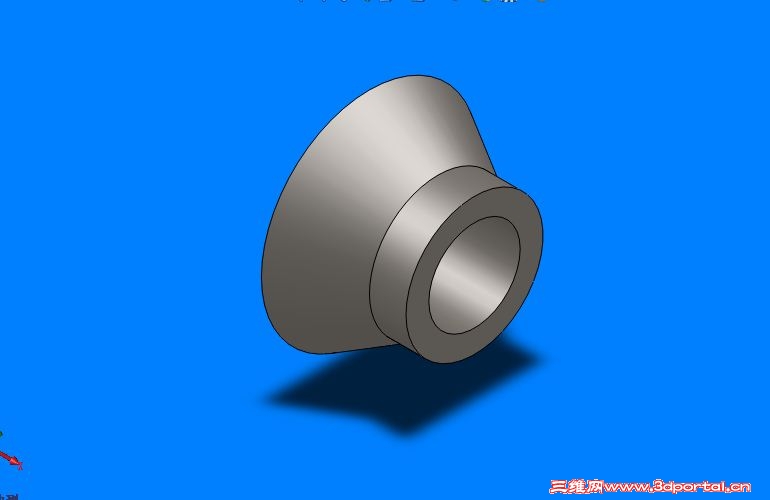

想在锥面上的圆周方向做一周等分刻度线并配上数字，论坛里有类似的帖子，但没有操作步骤，以前没用过包覆这个命令，折腾了一下午搞不好，求高手帮忙！另上传原文件，有做好的传上来学习学习！

KCKK · 发表于 2012-6-9 10:40:12

想在锥面上的圆周方向做一周等分刻度线并配上数字，论坛里有类似的帖子，但没有操作步骤，以前没用过包覆这个命令，折腾了一下午搞不好，求高手帮忙！另上传原文件，有做好的传上来学习学习！
5 B2 [) P6 G# g: B1 }# tjlj694167857 发表于 2012-6-9 10:21 http://www.3dportal.cn/discuz/images/common/back.gif

以前在论坛下载的二个文件，不知有没有用；

旋转拉伸切除.rar (695.72 KB, 下载次数: 261)

jlj694167857 · 发表于 2012-6-9 11:05:02

谢谢了！旋转拉伸切除这个就能达到我想象的效果，非常好！再次谢谢高手热心帮助！那个零件2的包覆还没弄懂。 2# KCKK

KCKK · 发表于 2012-6-9 11:47:29

谢谢了！旋转拉伸切除这个就能达到我想象的效果，非常好！再次谢谢高手热心帮助！那个零件2的包覆还没弄懂。 2# KCKK + {. s; t; W7 J: O
jlj694167857 发表于 2012-6-9 11:05 http://www.3dportal.cn/discuz/images/common/back.gif

不客气，只是相互交流，要谢的是三维论坛提供这个交流平台。
再说二个文件也是在论坛下载的，我也不是高手，是在学习。有用就好！

蓝色冰雪456 · 发表于 2013-3-15 20:22:46

我们公司可以做，一件做的，但是怎么做的我也不知道那些工艺！

ryouss · 发表于 2013-3-15 22:55:37

本帖最后由 ryouss 于 2013-3-16 21:32 编辑

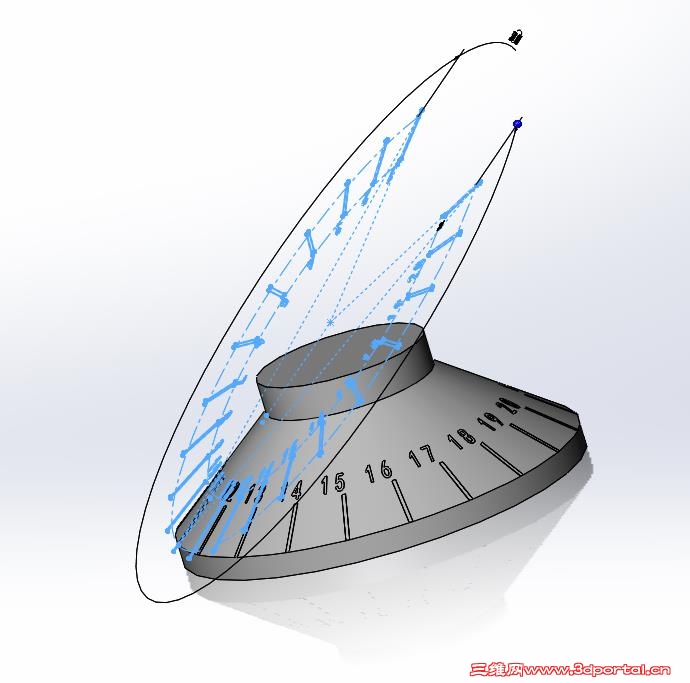

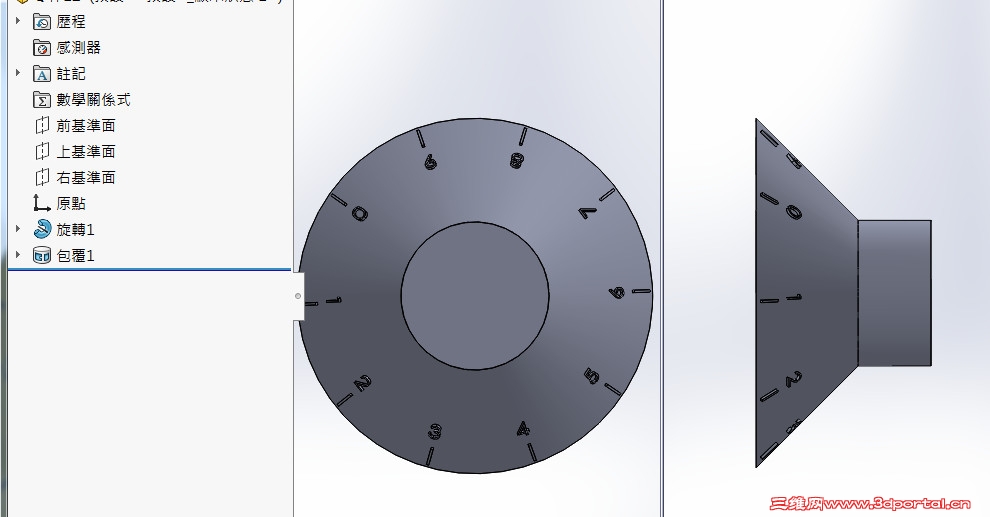

錐面之包覆須作在錐面的切向平面上!
參考附图

刻度盘.rar (1.55 MB, 下载次数: 448)

sunnyoldman · 发表于 2013-3-19 20:48:22

ryouss 发表于 2013-3-15 22:55 static/image/common/back.gif
; B* t! _% l/ m# {, c" x5 E錐面之包覆須作在錐面的切向平面上!
- C3 M8 J3 m* d8 c! |1 T* z p. U, T參考附图

确实有创意，值得参考。

huwenliang · 发表于 2013-3-21 18:13:12

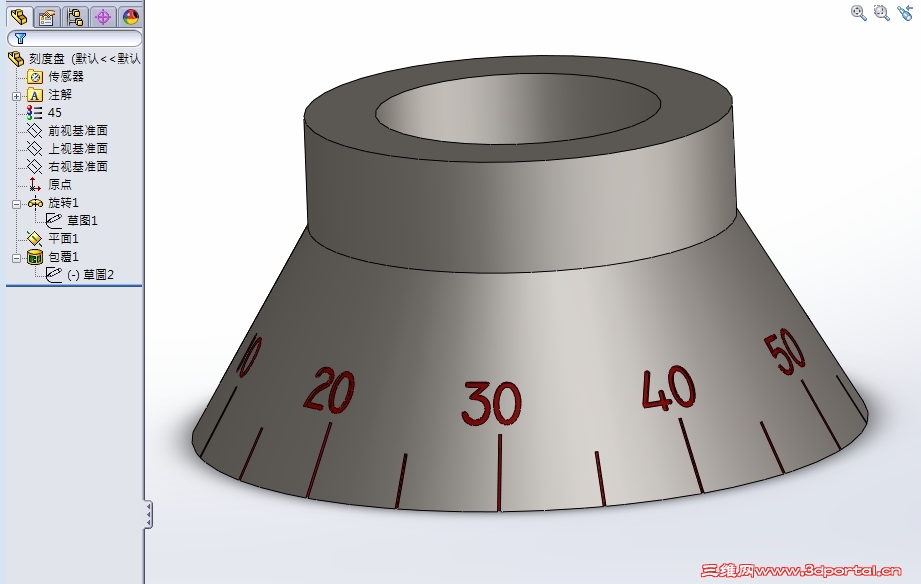

此锥面的包覆应在锥面的切向平面上做草图，草图的基准圆半径与锥面的直径相等。
草图实线不应超出锥体大径边线，否则不能进行。如需使刻线端出大锥边线，应先将锥体加长，包覆后再切除加长部分。

Mr.chan · 发表于 2013-8-9 20:23:43

6楼果然是行家，瞬间解决问题

moaquito · 发表于 2017-4-20 13:00:18

有没有这个教程呢

tzhero · 发表于 2018-4-3 09:04:31

谢谢了！旋转拉伸切除这个就能达到我想象的效果，非常好

ffda · 发表于 2018-4-4 08:25:29

简易方法：

零件1.zip (1.43 MB, 下载次数: 21)

kugogo99 · 发表于 2018-6-3 12:39:26

~~ zheyang a

lugger · 发表于 2018-6-13 18:53:29

ryouss 发表于 2013-3-15 22:55
- {- t5 I' P6 y' t6 U' R! S錐面之包覆須作在錐面的切向平面上!' D* n8 |, F4 D9 T1 L# x
參考附图

好像只有60度才能这样，45度的包不满哦

ryouss · 发表于 2018-6-14 10:45:44

lugger 发表于 2018-6-13 18:532 M& t/ @* Q# X& B. Y# S
好像只有60度才能这样，45度的包不满哦

沒問題

lugger · 发表于 2018-6-15 11:14:32

ryouss 发表于 2018-6-14 10:45
: ?6 d1 n9 s, n9 |% p沒問題

L大，能不能把原文件上传来，学习一下

ryouss · 发表于 2018-6-15 13:55:14

本帖最后由 ryouss 于 2018-6-15 15:58 编辑

lugger 发表于 2018-6-15 11:14
7 g R! U9 _& d7 C) K+ U# A* YL大，能不能把原文件上传来，学习一下

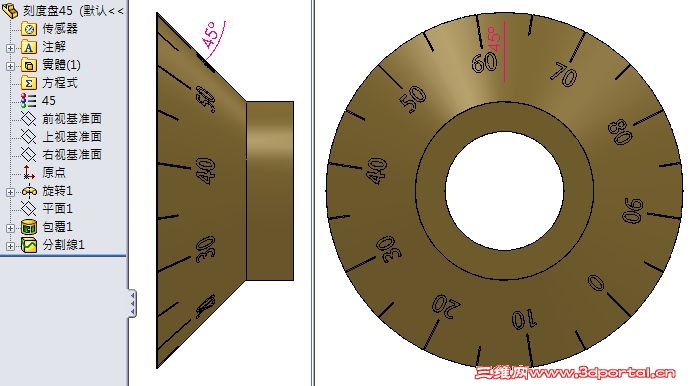

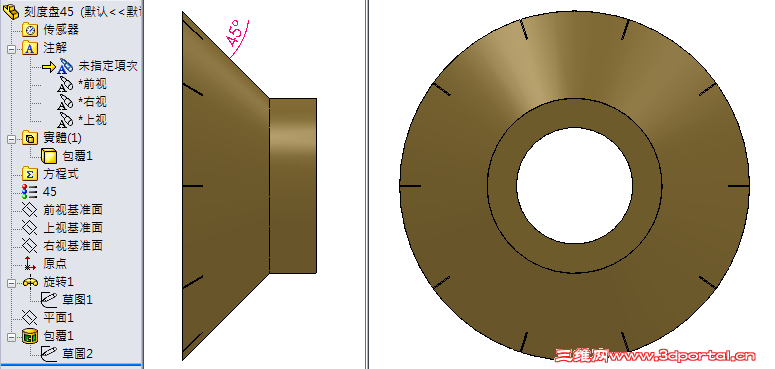

參考

刻度盘45.rar (472.42 KB, 下载次数: 19)

lugger · 发表于 2018-6-15 17:11:42

ryouss 发表于 2018-6-15 13:55
0 l6 c+ V, W. A& K4 |7 f參考* T+ o7 _. |( a1 L& c0 a1 y
2012

谢谢L大

kungli03 · 发表于 2018-6-16 11:02:33
