求SW高手解决个装配问题

boy-shl · 发表于 2012-6-11 11:22:10

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 boy-shl 于 2012-6-11 15:24 编辑

装配体2011.rar (72.69 KB, 下载次数: 6)

zll3310737 · 发表于 2012-6-11 11:50:02

可以用弯管的基准表面跟其他的面进行装配。

showway · 发表于 2012-6-11 12:00:49

本帖最后由 showway 于 2012-6-11 12:02 编辑

楼主的表述有点不清楚，给你个思路

boy-shl · 发表于 2012-6-11 13:16:52

3# showway 谢谢啊，呵呵，你看下我更新的说明，下张图就是我想要达到的效果，我感觉在SW里装配到指定位置好麻烦！哎！学好SW不容易啊

showway · 发表于 2012-6-11 13:56:12

4# boy-shl
思路都给你了，距离再减减去半径就是你想要的效果！
已经授之以渔了！

boy-shl · 发表于 2012-6-11 14:06:18

5# showway 大哥你太厉害了，佩服

KCKK · 发表于 2012-6-11 14:13:02

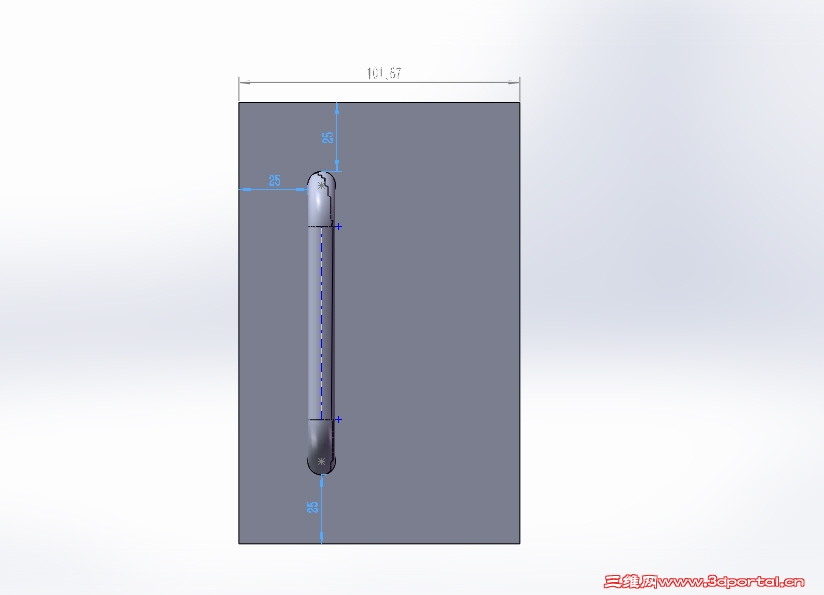

如图，我想把弯管放在方板的边缘位置，弯管离3个边的位置都是25，怎么操作呢？http://p2.tuzhan.com:8080/2012/upn2/2012-06-11/11/boy1986.tuzhan.com_b0c413e8b72b445c8af2ab3b8971424a_m.jpg20545262 D z3 ?' N* v" O# e3 m3 {

+ L8 |0 [- ^: ~
/ G8 P+ a, k! s" E. B! H. |( ]! P$ ~8 q
我用C ...+ F7 i4 B# L" v! @9 X2 g
boy-shl 发表于 2012-6-11 11:22 http://www.3dportal.cn/discuz/images/common/back.gif

你的附件中没有零件图，打不开啊！

boy-shl · 发表于 2012-6-11 14:18:00

7# KCKK 那我再上传下啊 ===

boy-shl · 发表于 2012-6-11 14:20:55

7# KCKK OK了，下载下来看看吧，操作下，告诉我结果，或者还有啥好的方法米呵呵大家互相学习进步

KCKK · 发表于 2012-6-11 14:40:15

7# KCKK OK了，下载下来看看吧，操作下，告诉我结果，或者还有啥好的方法米呵呵大家互相学习进步
; [# p7 O* [& O+ H# e' I7 }boy-shl 发表于 2012-6-11 14:20 http://www.3dportal.cn/discuz/images/common/back.gif

没有附件啊............

boy-shl · 发表于 2012-6-11 15:24:52

10# KCKK 慢慢往下啦，在CAD图下面，零件图2011！

403108952 · 发表于 2012-6-11 15:29:12

路过瞧过

大隐于市 · 发表于 2012-6-11 15:37:56

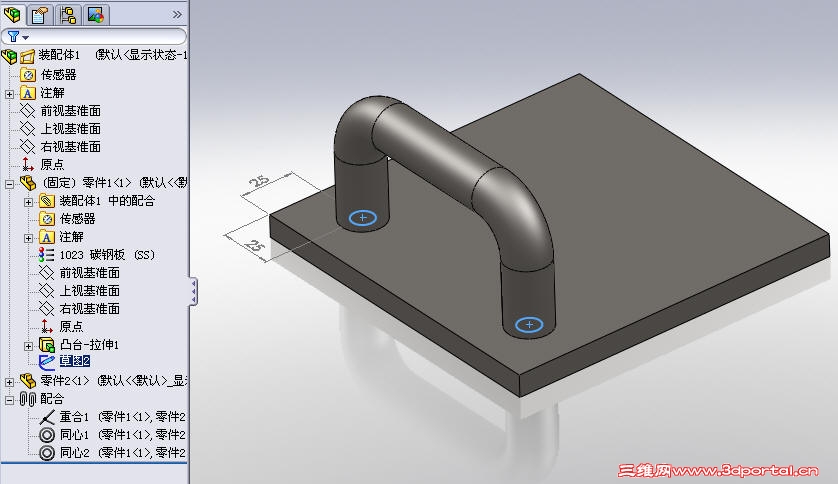

我一般都是在底板上做配合用的辅助草图：

SW2010：

配合.rar (238.03 KB, 下载次数: 3)

boy-shl · 发表于 2012-6-11 16:17:31

13# 大隐于市 这个方法不错，省力简单！

liuzyao · 发表于 2012-6-11 16:21:27

利用輔助點進行裝配.

oypopen · 发表于 2012-6-11 16:25:13

或者弯管零件图里面的前视、上视，右视图和底板上面的面来距离配合。

boy-shl · 发表于 2012-6-11 16:49:50

16# oypopen
这个方法也不错，采纳

NC@jiang@nan · 发表于 2012-6-11 16:58:23

用临时轴与连线尺寸定位。或者如二楼所说，用基准面与边线之间的尺寸值定位

liyanera · 发表于 2012-6-15 12:33:01

试试弯头圆表面和侧边面配合，距离 25

junjunqu · 发表于 2012-6-16 14:01:43

装配时把弯管的草图显示出来，可以用草图的圆心进行配合进行装配

jwdts · 发表于 2012-6-16 15:47:38

用临时轴也可以。
