这个剖切视图为什么做不出来

sxbd1974 · 发表于 2012-6-23 18:55:56

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

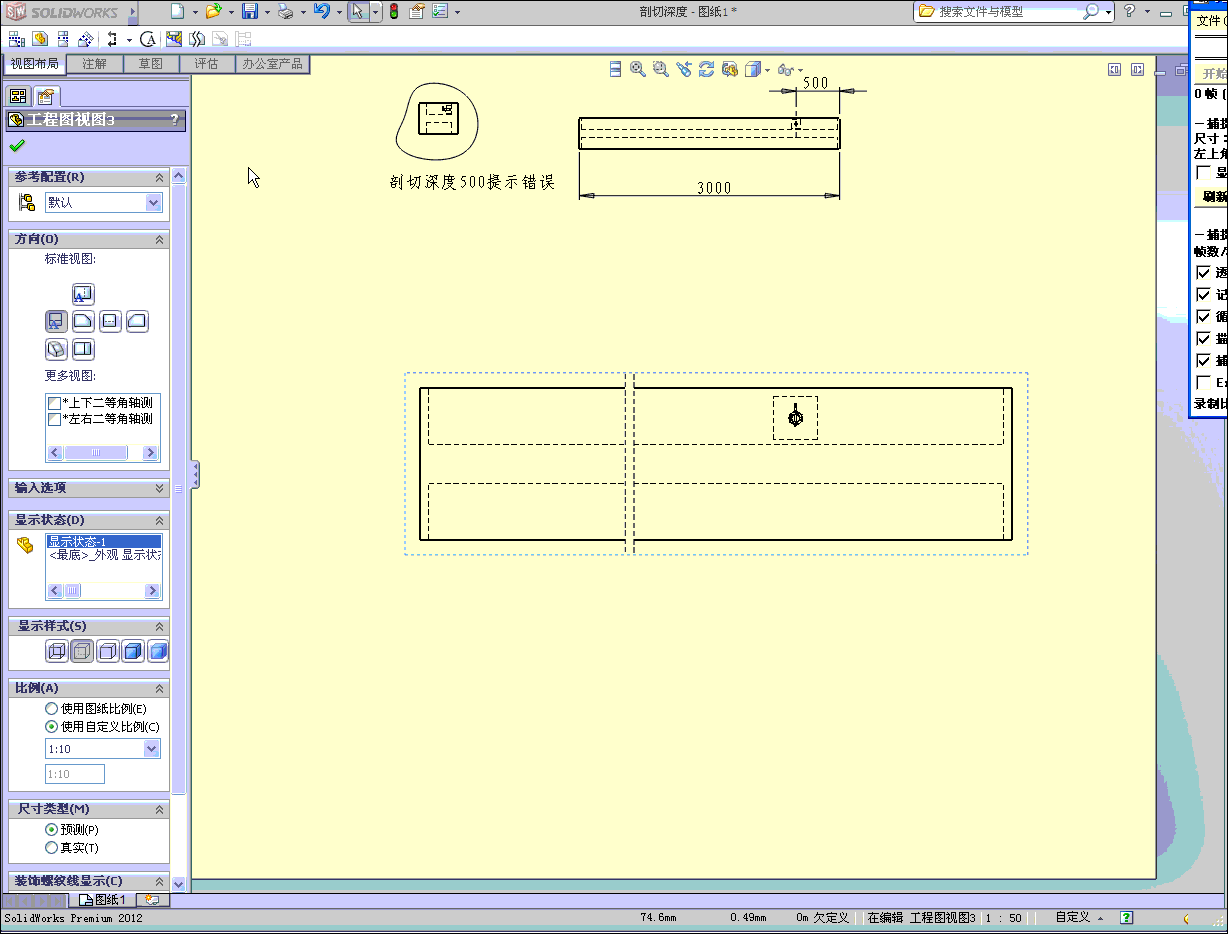

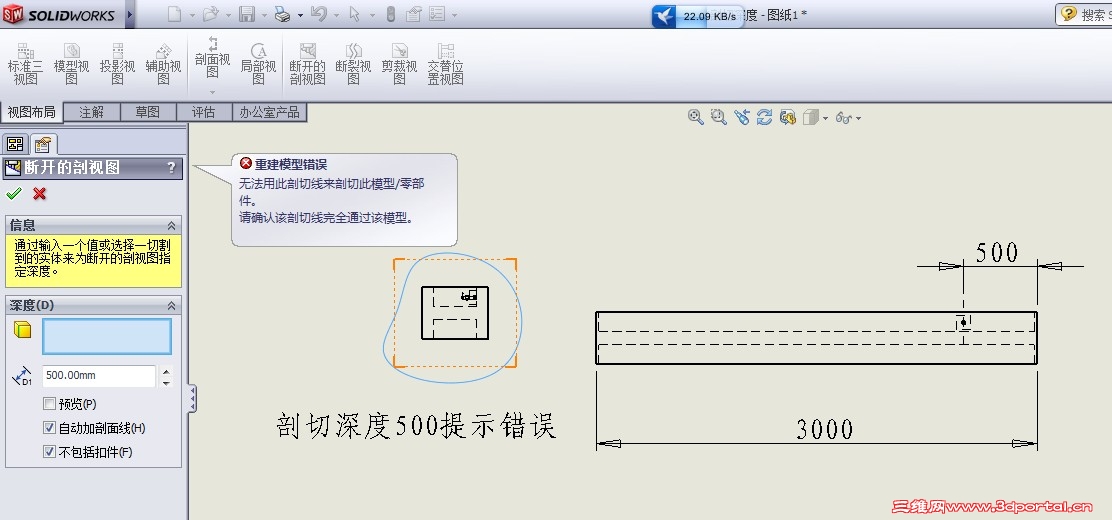

如图，我想剖切出来螺栓+螺母+垫片，提示错误

附件里面有所有零件和图纸，是2012版本的，请高手分析错误原因，该如何解决？

剖切深度.rar (666.23 KB, 下载次数: 38)

KCKK · 发表于 2012-6-23 20:00:47

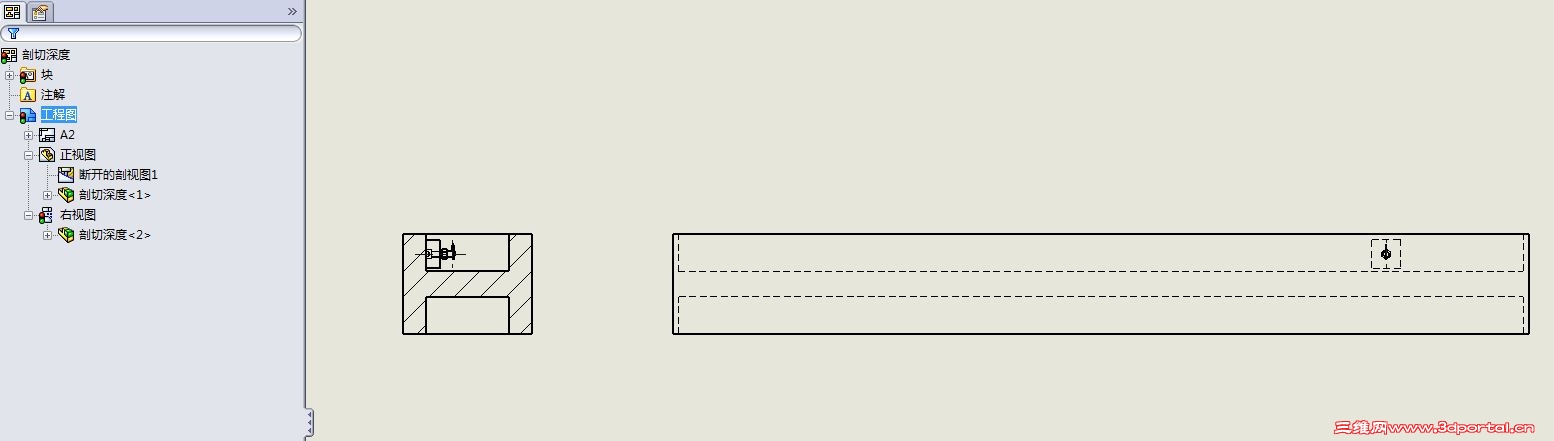

这样可以吗？

sxbd1974 · 发表于 2012-6-24 09:36:20

这样可以吗？
+ ^8 m5 M- d9 C+ L
( P2 L, _- G5 H5 ^& t3 C1 S0 d; R- N3 P G+ i- q

' Y' t" e I8 n8 M/ W2058893! ?2 i7 [* I7 l( j; |
KCKK 发表于 2012-6-23 20:00 http://www.3dportal.cn/discuz/images/common/back.gif

实际上不方便增加第三个视图，有办法解决吗？

w_hs1 · 发表于 2012-6-24 10:26:34

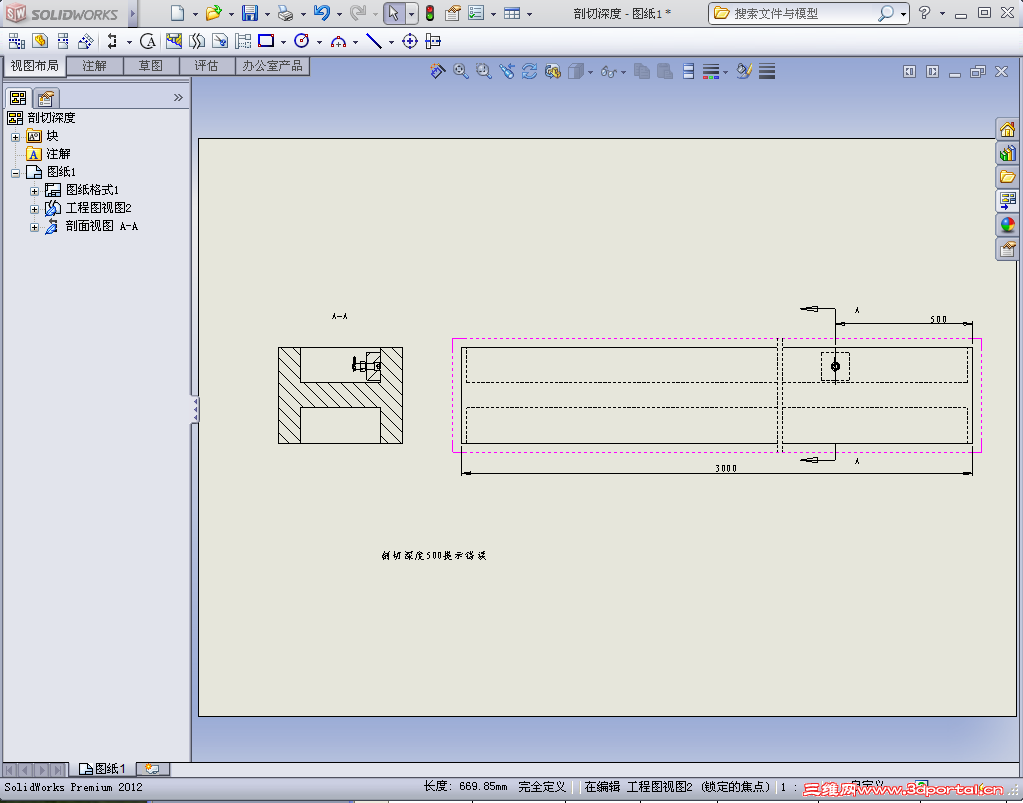

这里应该用“剖面视图”，而不是“断开的剖视图”

KCKK · 发表于 2012-6-24 10:42:17

本帖最后由 KCKK 于 2012-6-24 14:42 编辑

实际上不方便增加第三个视图，有办法解决吗？% \# C; o" I7 A* P, D1 ?
sxbd1974 发表于 2012-6-24 09:36 http://www.3dportal.cn/discuz/images/common/back.gif

没有增加第三个视图啊！


剖切深度2.rar (688.22 KB, 下载次数: 1)

xuxinzhi2006 · 发表于 2012-6-24 13:16:23

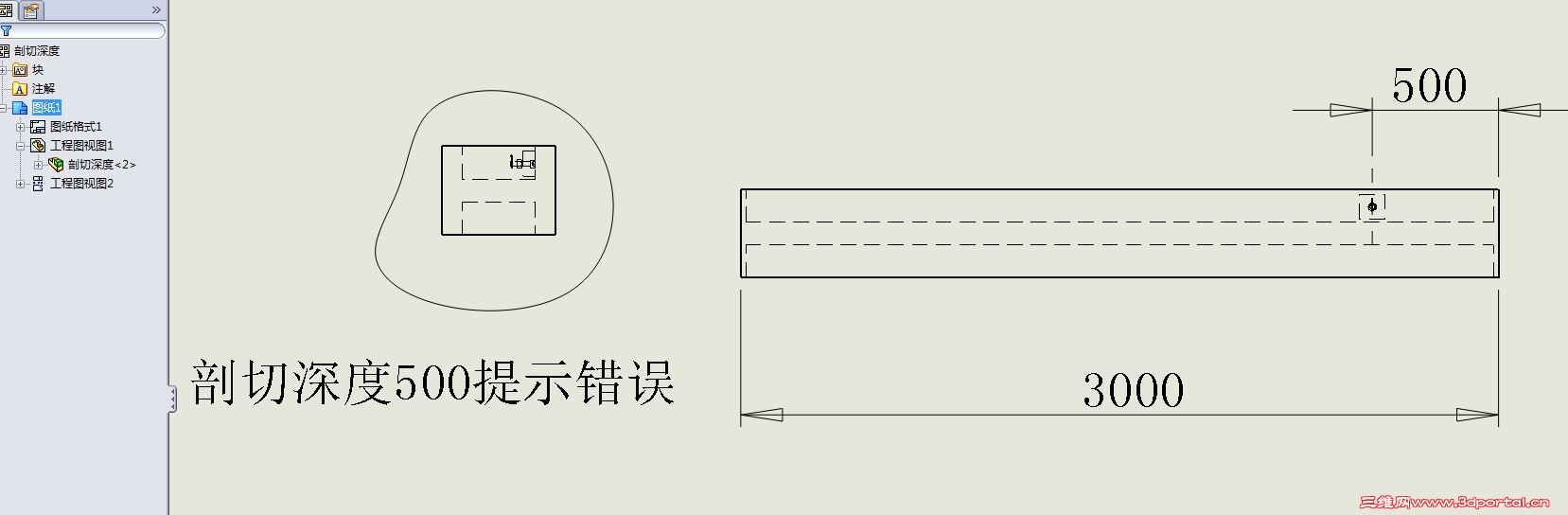

选择断开视图的视图不对，应该选在图中的左视图上

sxbd1974 · 发表于 2012-6-24 16:09:10

4# w_hs1 谢谢大师的指点，我给的这个图是为了说明问题做的一个简化图，我工作实际用到的图不方便用断开的剖视图，用剖切视图方便点，你能告诉我这个图用剖切视图为什么会错误吗？

w_hs1 · 发表于 2012-6-24 19:16:34

本帖最后由 w_hs1 于 2012-6-24 19:26 编辑

SW是不支持0厚度（0间隙）的，但是在一些情况下出现了0厚度（0间隙）SW并不报错，如在有些扫描中就是这样，有时候人们利用其此特性做出了具有0厚度（0间隙）的模型。在你的模型中，零件开口销就是一个这样的模型，半圆形的轮廓扫描后生成一个0间隙的零件。在工程图中，当剖切面通过开口销时SW不能处理该0间隙的情况故而报错。
解决方法：
方法1、在开口销模型中让扫描轮廓稍稍小于半圆，即直线部分稍稍离开中心（如0.001mm），以消除0间隙。

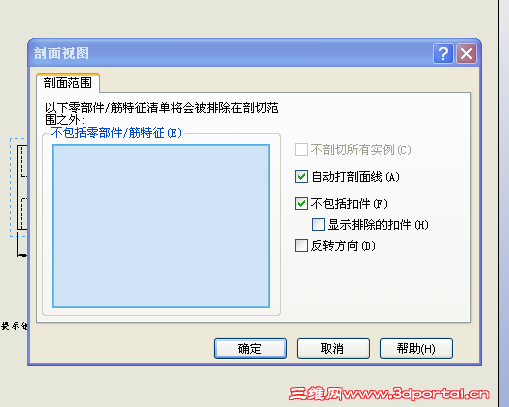

方法2、在剖切视图属性中的“剖切范围”标签下，选择开口销为“排除剖切”零件即可。
方法3、在剖切视图属性中的“剖切范围”标签下直接勾选“不包括扣件”选项就可以不剖切全部扣件。其实根据制图标准，在通常情况下，开口销、螺钉（螺栓）、螺母、垫圈等标准紧固件本身就应该按不剖切绘制。

sxbd1974 · 发表于 2012-6-24 21:08:36

8# w_hs1 现在问题是我无法选中开口销等用来排除剖切

hongwei_1987jp · 发表于 2012-6-25 10:20:11

本帖最后由 hongwei_1987jp 于 2012-6-25 10:22 编辑

1# sxbd1974

去掉.RAR,
确认一下看

剖切深度-你的也没问题.SLDDRW.RAR (254 KB, 下载次数: 2)

w_hs1 · 发表于 2012-6-25 10:20:16

9# sxbd1974
直接勾选“不包括构件”呀！
