[已解决] 如何让螺旋叶片的扫描截面与其中一条螺旋线垂直？

[复制链接]
keilei001
发表于 2012-6-29 15:37:36 | 显示全部楼层 |阅读模式 来自： 中国广东肇庆

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
今天画一个螺旋叶片，螺旋叶片尺寸：内径160外径600螺距480，叶片厚度20，螺旋圈数三分之一圈，左旋。0 F6 K& O: n5 J& c8 H" i7 z/ R

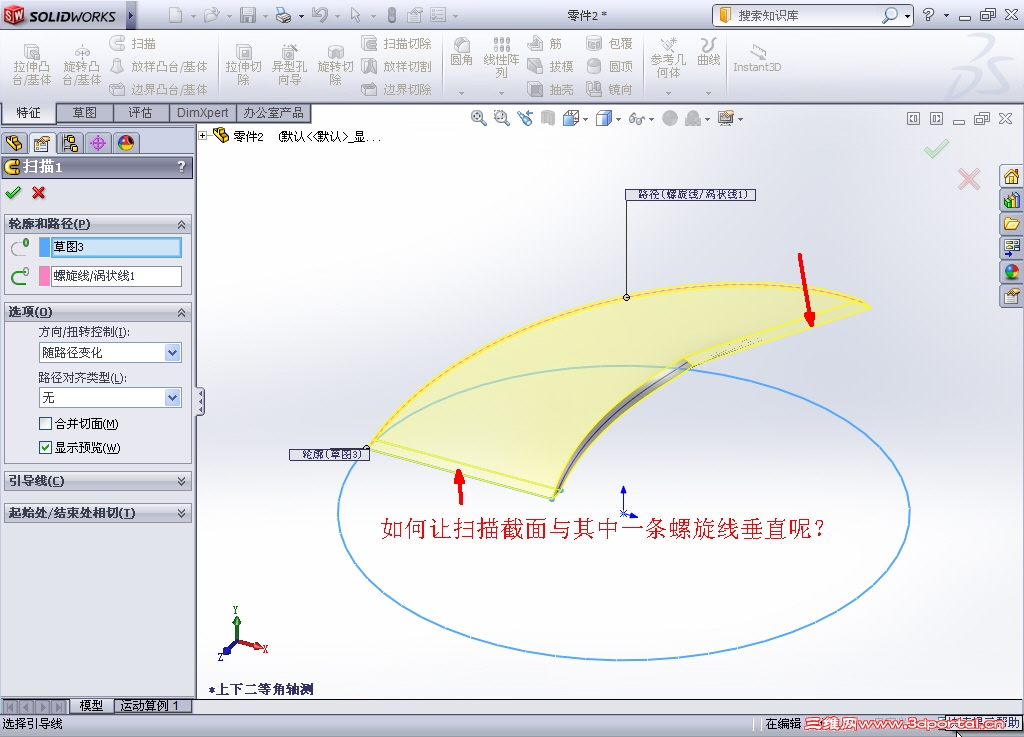

大体的形状是出来了，但不知道怎样让螺旋叶片的扫描截面与其中一条螺旋线垂直，望各位老大指教。7 q  t/ ?: e& l

. @; j0 G: d, P9 I6 T* y 螺旋.JPG
回复

举报

keilei001
 楼主| 发表于 2012-6-29 19:57:45 | 显示全部楼层 来自： 中国广东肇庆
搞了半天，原来要新建一个和路径垂直的基准面，还算搞定。0 `1 [9 v8 p5 l: \0 k
但是对新建和路径垂直的基准面还不得要领，我是画了个点才建立的，不知还有没有更简便的方法。; |5 C& V2 j  s' g, u. k# L1 O
+ k6 `0 x$ }/ Z
$ U& l! b$ N- u7 j" X) g5 L

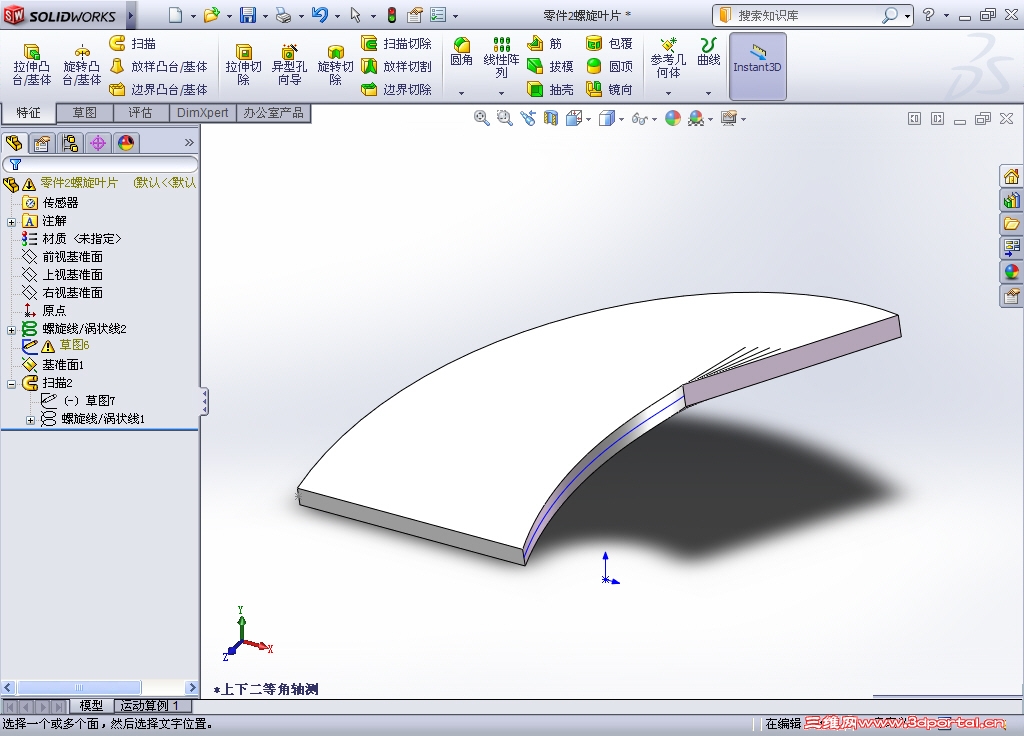

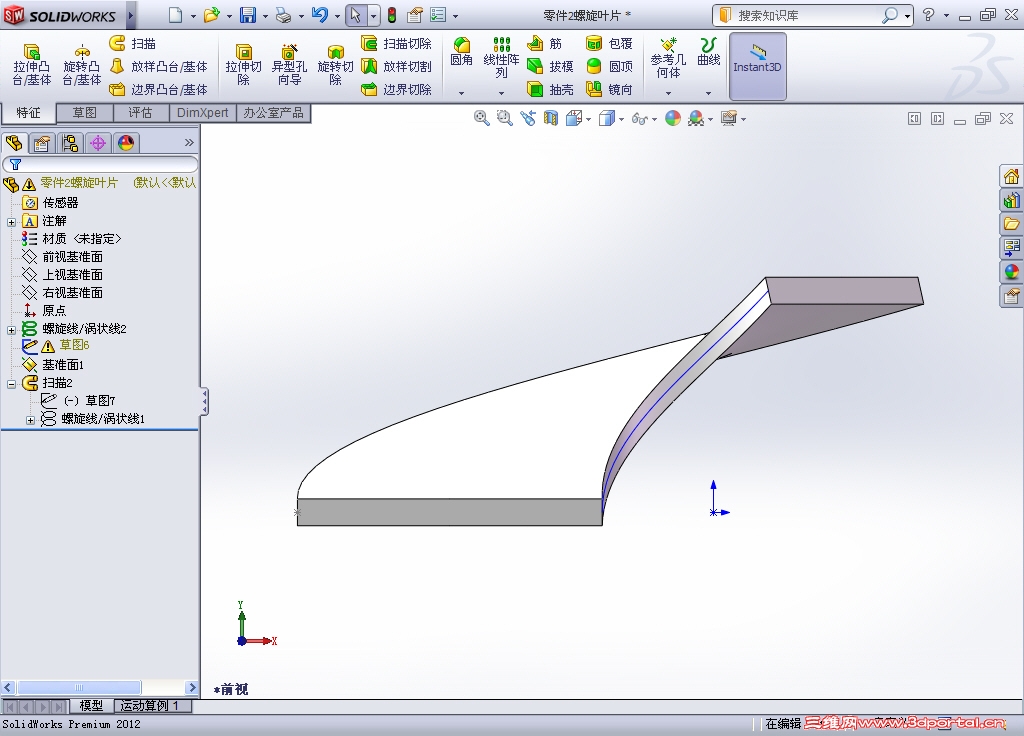

$ S( P+ K: X& K' W 左视.JPG * ?" d- ^  ^  I6 c4 p

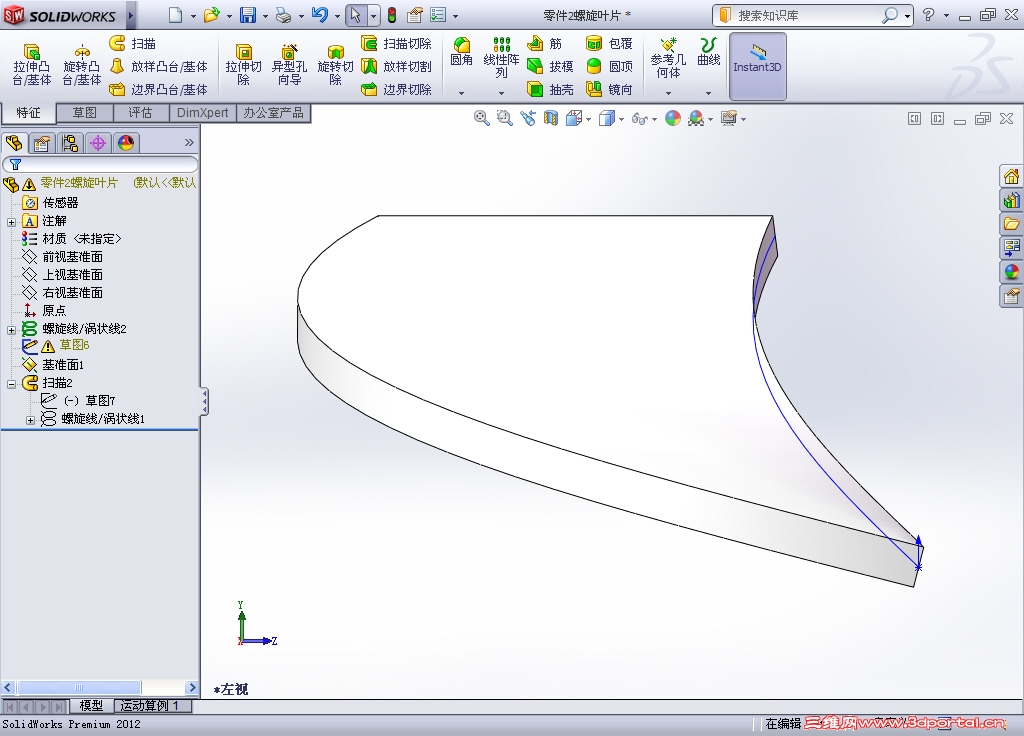

0 S8 b, }9 Y& Q0 B 轴测.JPG
回复 支持 反对

举报

keilei001
 楼主| 发表于 2012-6-29 21:22:06 | 显示全部楼层 来自： 中国广东肇庆
几经尝试，终于搞清楚了。
" D$ M9 ~: k7 M) R是这样的
2 \; Z( [# q. Y& ]2 \* Q7 a) R( y$ d5 @' S$ N. C9 ^+ X

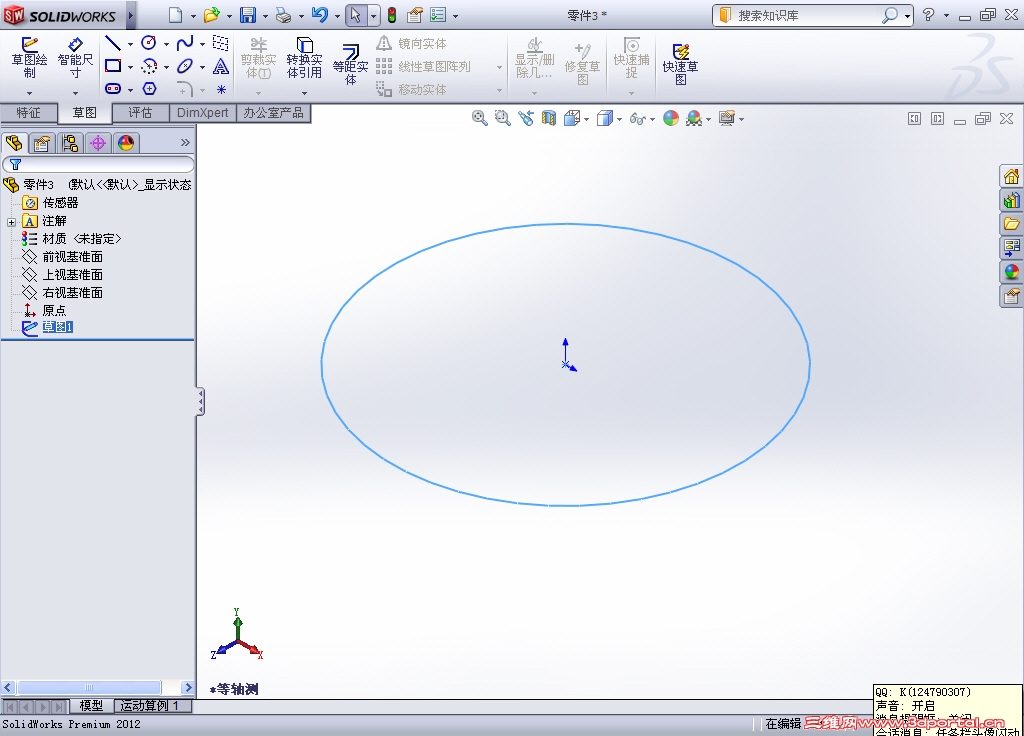

1、画一个圆定义螺旋线的横断面
/ t3 S/ s& Z+ G1 l( l# ~
4 C( W$ {- p1 r7 g a.jpg
4 d* b) O. ]1 r: k/ D4 @- d$ z- Z

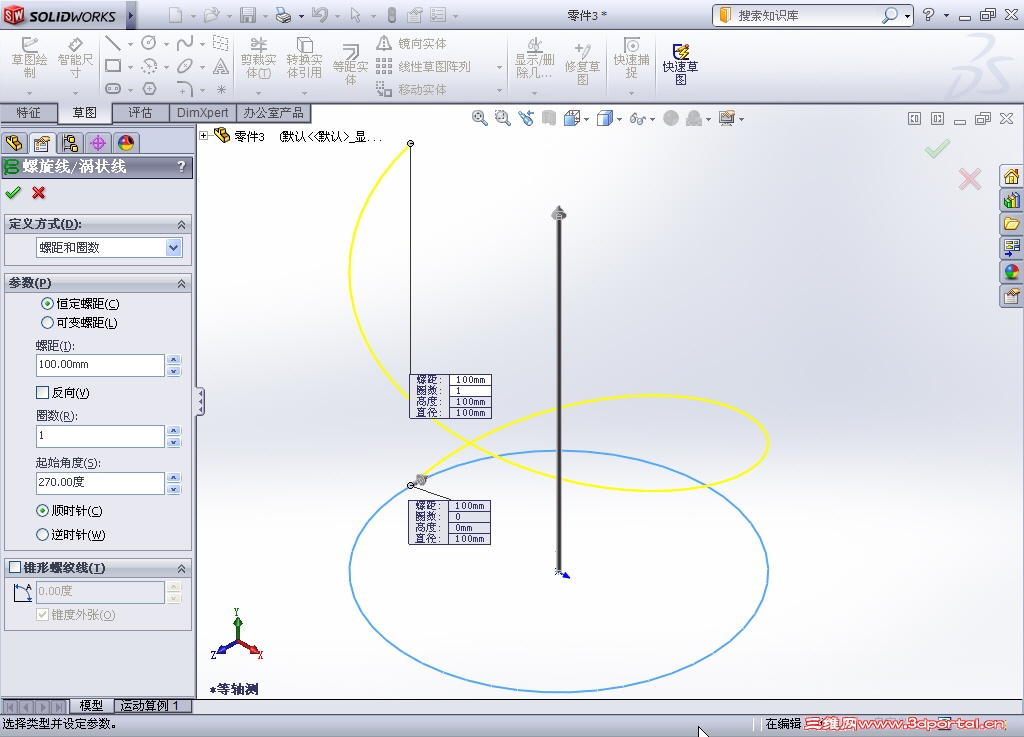

$ i- e5 U6 v- b7 F3 D, u2、插入>曲线>螺旋线4 @- d; n/ P: J- K

7 }; Q; v, I% ]" |- `' y b.jpg 7 h0 ]' y+ r& ~7 L# I' a
7 _4 r' ?4 ^6 ?' ]0 Q

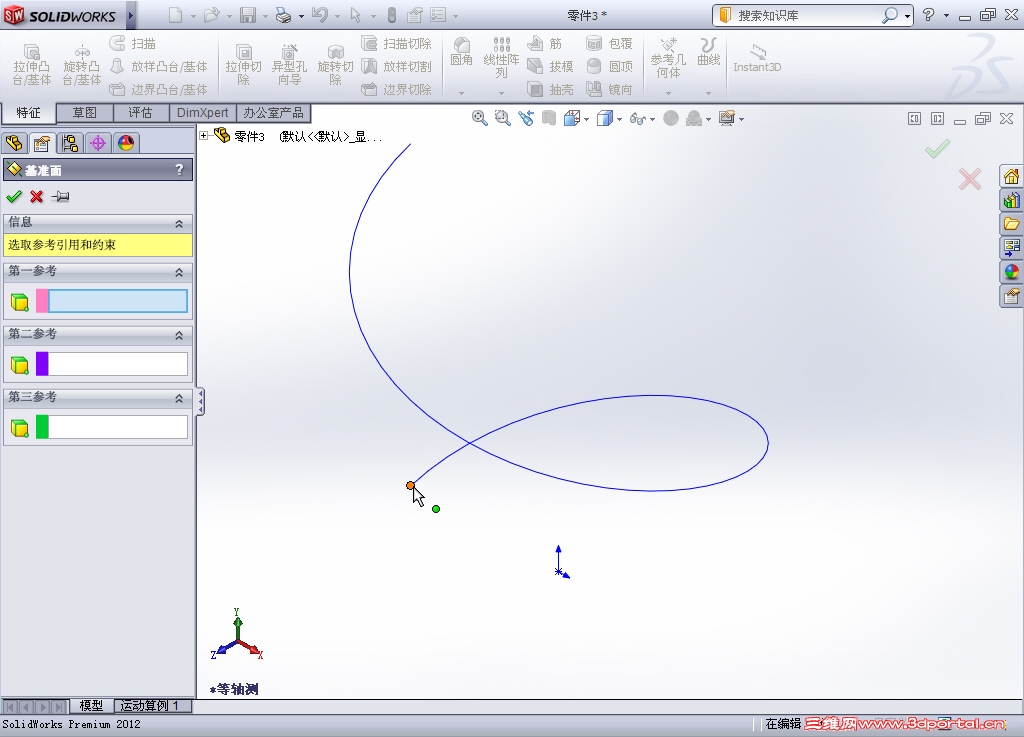

3、参考几何体>基准面，选择螺旋线的端点为第一参考
  F: ]% M+ V) K6 U8 q+ f5 h7 i1 e$ [- t& D
4 Y/ y, L" {  t8 r2 K; w  M: }

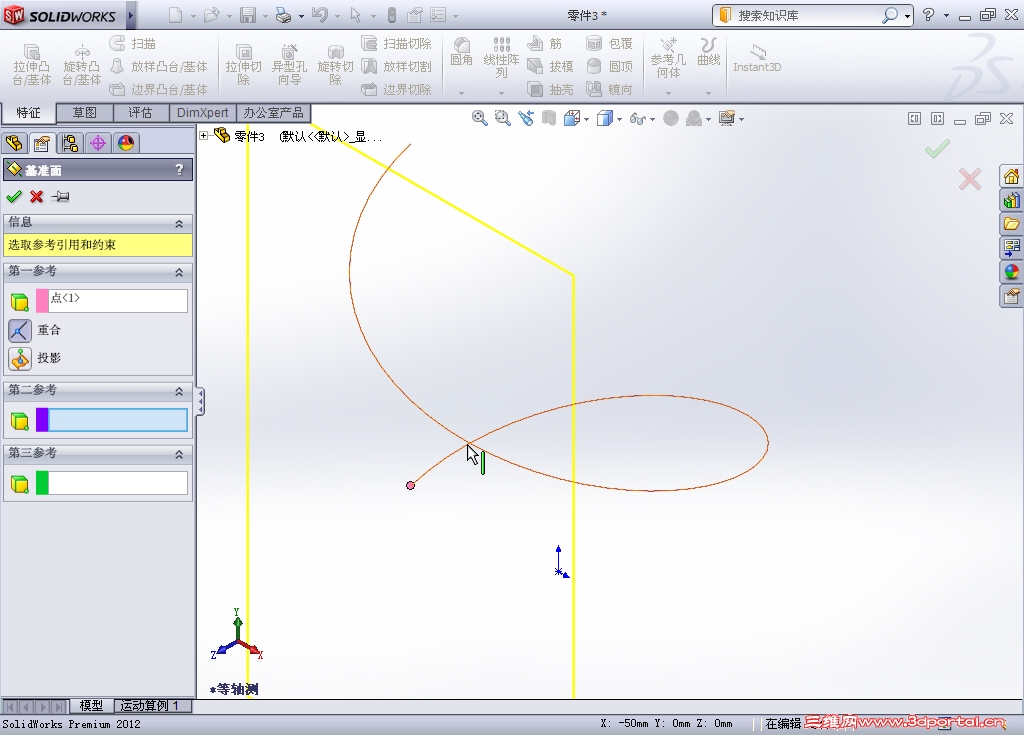

9 G; ~1 C6 G, Z8 R6 j* W! v4、选择螺旋线为第二参考7 b* h' K0 x* I9 ^

) k) n2 j; [; u d.jpg
$ K7 C9 F$ z. W5 F# m; q; m: ~; N6 H+ n! N, _: w" }( k  G/ ?4 j. m

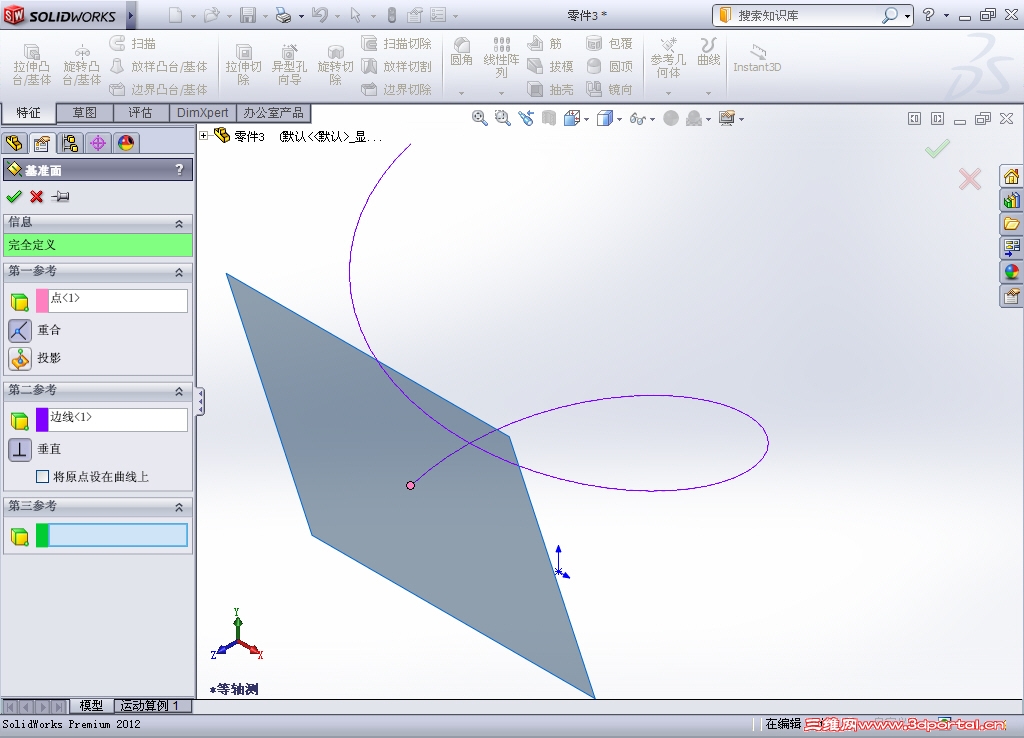

5、几何关系选垂直，OK
# l6 `' G- z$ k. k( s7 z) I; Z
. |5 y: ?8 b1 N e.jpg

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

fsjt
发表于 2012-6-29 21:36:09 | 显示全部楼层 来自： 中国广东广州
楼主,为何在自我朝解?
回复 支持 反对

举报

keilei001
 楼主| 发表于 2012-6-29 22:39:44 | 显示全部楼层 来自： 中国广东肇庆
4# fsjt 2 z3 O1 n0 E6 q* ?
( M' k5 m/ _. _5 `% T$ p; h' k: r0 D
各位老大都不屑于回答，只好自己找答案了啊。
回复 支持 反对

举报

fsjt
发表于 2012-6-29 22:43:18 | 显示全部楼层 来自： 中国广东广州
搂主的图可以用钣金展开吗?
回复 支持 反对

举报

keilei001
 楼主| 发表于 2012-6-29 23:32:10 | 显示全部楼层 来自： 中国广东肇庆
6# fsjt
: t) x3 J; ?" Z/ c/ B: g5 z& D0 M
" I1 P6 I  |' F, @8 O不清楚，我还没学过钣金，应该不行吧，可能要能展开的得用钣金功能画才行吧，我猜的啊。
$ @4 Q3 j$ V0 g# \老大你就别糊弄我了，教教我怎样画啊。) t' }  x7 r/ j0 F/ k6 N
我以前用得比较熟悉的是ACAD，SW方面还没入门呢。
回复 支持 反对

举报

港城皇子
发表于 2012-7-17 16:58:54 | 显示全部楼层 来自： 中国山东烟台
为何不直接采用 放样解决呢？双螺旋线然后双3D草图转换，钣金里面的放样，直接设置板厚就可以了呀？很简单的。还可以直接展开。。。

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

lixfmai
发表于 2012-7-18 10:39:34 | 显示全部楼层 来自： 中国辽宁大连
又学了一招了,谢谢大家
回复 支持 反对

举报

lycheng
发表于 2012-7-18 10:45:28 | 显示全部楼层 来自： 中国河南洛阳
学习了！谢谢楼主。
回复 支持 反对

举报

keilei001
 楼主| 发表于 2012-7-19 10:47:20 | 显示全部楼层 来自： 中国广东肇庆
港城皇子 发表于 2012-7-17 16:58 static/image/common/back.gif2 S: k3 \4 b4 u/ D
为何不直接采用 放样解决呢？双螺旋线然后双3D草图转换，钣金里面的放样，直接设置板厚就可以了呀？很简单的 ...

# }% d+ b* W! ^" F* T$ f: I/ g谢谢指教啊，我还没学到钣金，学学用你的方法。
回复 支持 反对

举报

fsjt
发表于 2012-7-19 11:28:57 | 显示全部楼层 来自： 中国广东惠州
放样.....

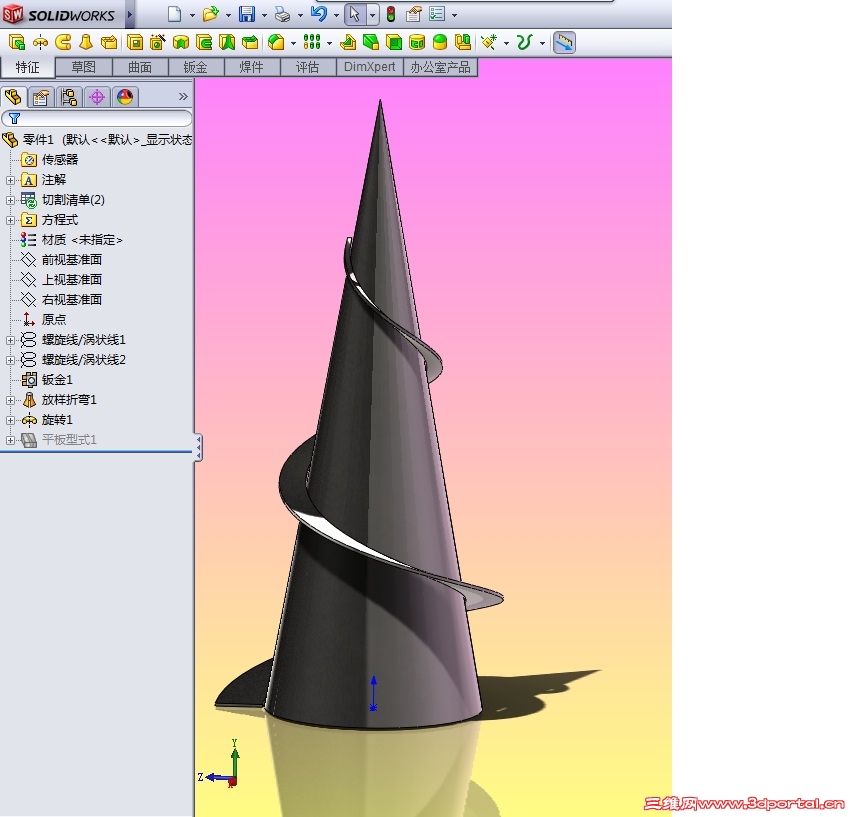

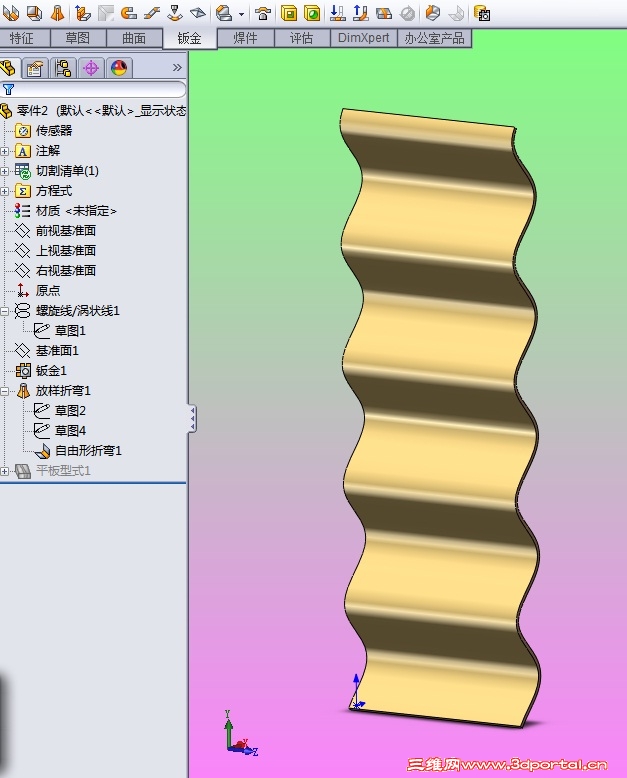

& v2 k8 Q' f: y- x7 | 螺旋叶片.jpg 5 s6 D- P9 }0 p6 U. Z( T

7 `: P, S4 z- f 螺旋叶片.rar (492.26 KB, 下载次数: 26)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖！

查看全部评分

回复 支持 反对

举报

keilei001
 楼主| 发表于 2012-7-20 14:09:59 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2012-7-20 14:16 编辑 ; q7 O8 X3 g4 H% W0 h  k
fsjt 发表于 2012-7-19 11:28 http://www.3dportal.cn/discuz/static/image/common/back.gif! l, O9 r8 w, C& Z7 w  _
放样.....

  z+ X" |3 @  i: o
& y' x7 G# G- f7 d* u& \# `谢谢，我学会了。
; v' K( ^; Z5 `* V# e: O7 N5 S! \关键是要分别把螺旋线转为2个3D草图：3D草图>选择螺旋线>转换实体引用。
. t6 w' B7 h9 d6 j  F. U4 M& ]) y! `& h0 f0 w! ?1 o

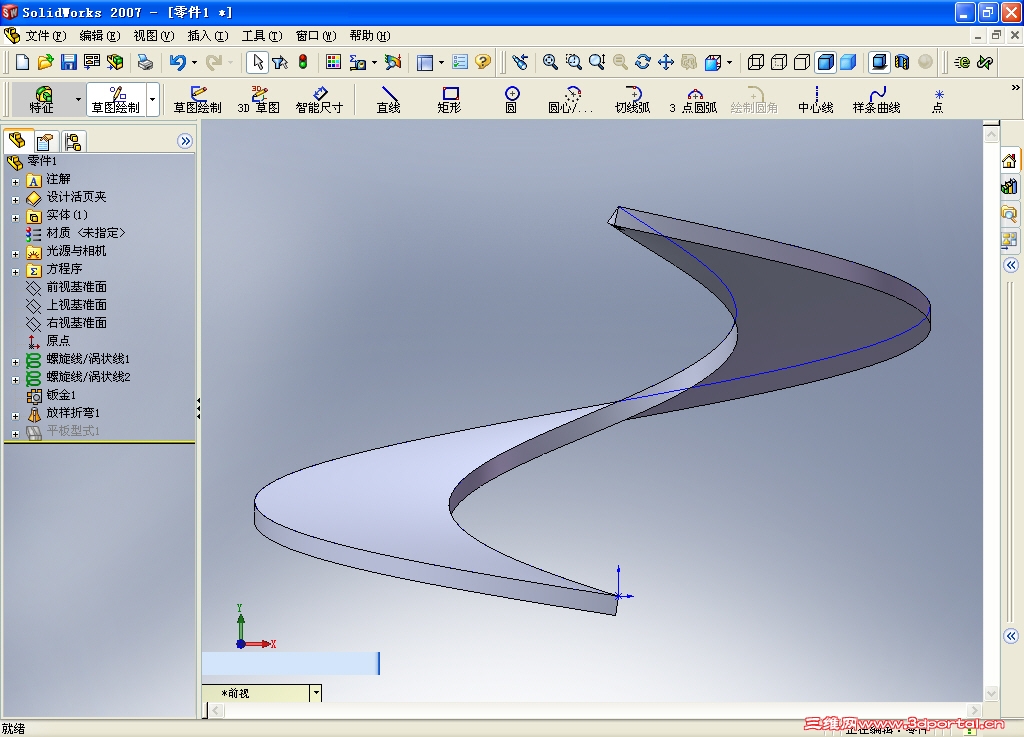

Snap1.jpg 9 W! ], h! h# c6 d2 w
0 H& F. x3 ?6 D
展开* j+ J. o7 M% B! V9 K6 S# C
8 z) P  J3 f* D' `7 k
/ h% t1 e, k/ H" c6 u. c# z. p! n7 s2 _* g) @. a
回复 支持 反对

举报

fsjt
发表于 2012-7-20 14:28:39 | 显示全部楼层 来自： 中国广东珠海
放样.....
$ [: l4 F) c, \9 v# _! P0 J' a# d3 _: @6 y) D2 s
, d# f8 h/ i- Q; T4 [0 y* P
  N3 Y$ J( \- c/ G* b0 B4 Y" j 放样-2.rar (269.25 KB, 下载次数: 3)
回复 支持 反对
