Solid Edge ST4新增功能-工程图不剖肋板
ST3及以前版本中,Solid Edge工程图处理肋板特征的剖切一直为大家所诟病(国标中貌似要求是不剖的,但软件偏偏都自作多情地帮我们剖出来了。画蛇添足费力不讨好)。
现在终于在ST4版本中作了改善,让我们可以自由选择对这个肋板特征剖还是不剖。设置的地方一个是直接在视图属性中,还有一个地方就是选项里。6 S; c8 i5 P1 V7 ^6 V3 s$ I& R! E. c
这个改进就非常实用。还用ST3的赶紧升级吧。0 C- i3 r6 f, d

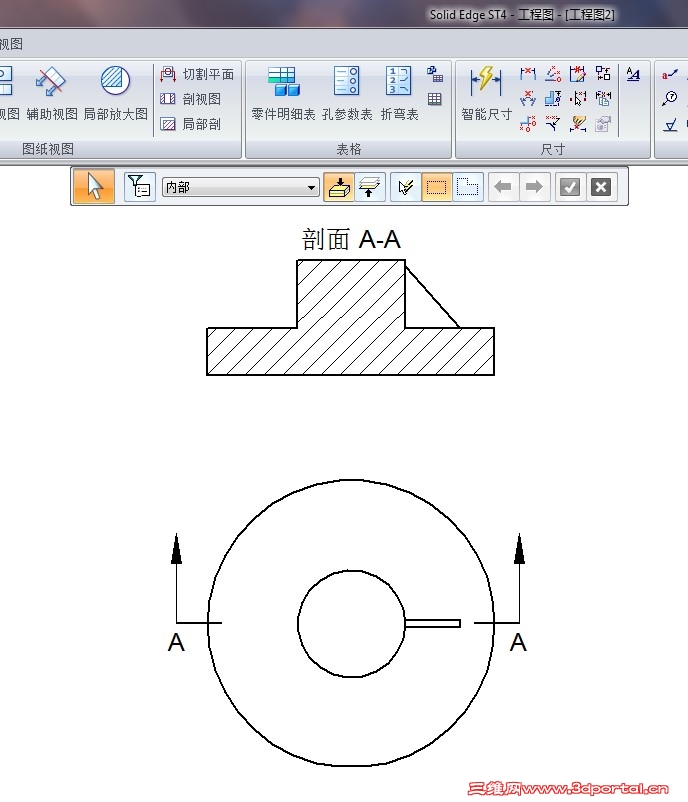

0 s0 [$ a1 G" @* q( A8 c ST4肋板不剖.jpg
/ e3 k4 Z/ h; q8 p- J

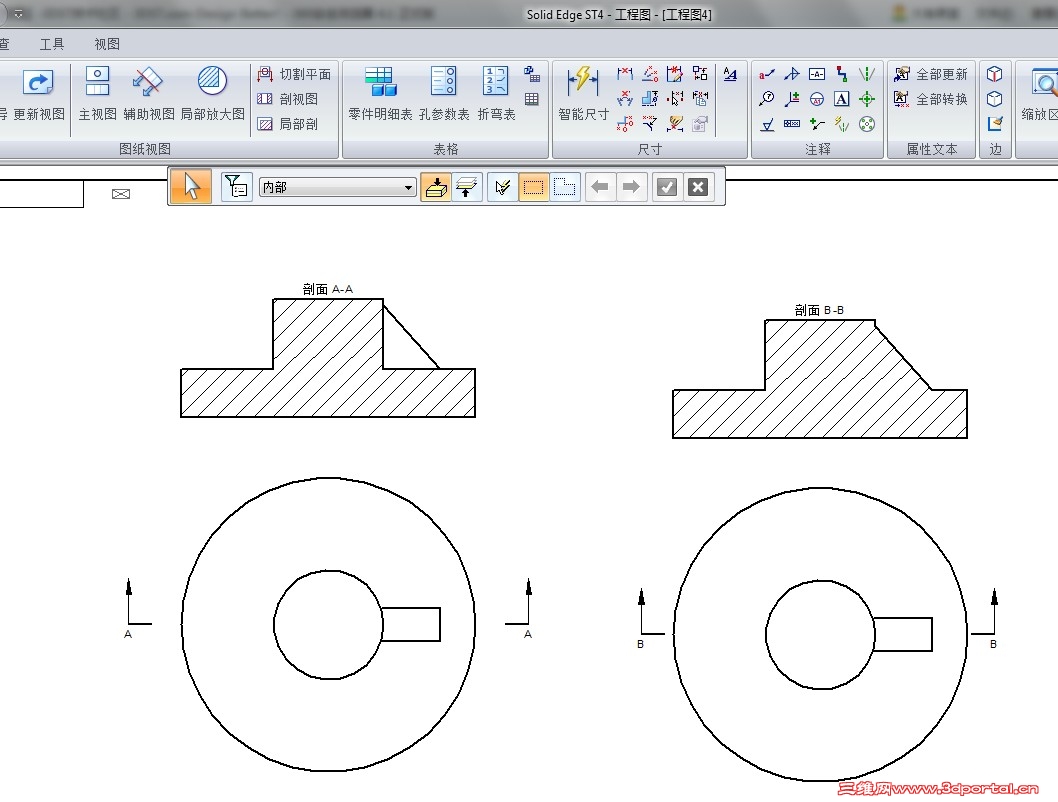

1 i* v' w9 P1 \1 H 肋板不剖.jpg ' Y' Y; E& A- ~1 k

  b- D# y3 I* u% M$ d
 楼主| 发表于 2012-7-4 21:56:48 | 显示全部楼层 来自: 中国浙江丽水
上传附件压缩包

Solid Edge ST4新增功能-工程图不剖肋板 文本教程.part1.rar

1 MB, 下载次数: 12

Solid Edge ST4新增功能-工程图不剖肋板 文本教程.part2.rar

683.26 KB, 下载次数: 12
