内矩形螺纹如何画

三耳居士 · 发表于 2012-7-18 21:52:22

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由三耳居士于 2012-7-19 21:50 编辑

我用的CAXA2008实体设计，但不知道内矩形螺纹如何画。请各位高手赐教。

三耳居士 · 发表于 2012-7-19 21:51:24

各位大侠帮帮我吧

裴念文 · 发表于 2012-7-22 21:07:07

闲来无事，show一下。

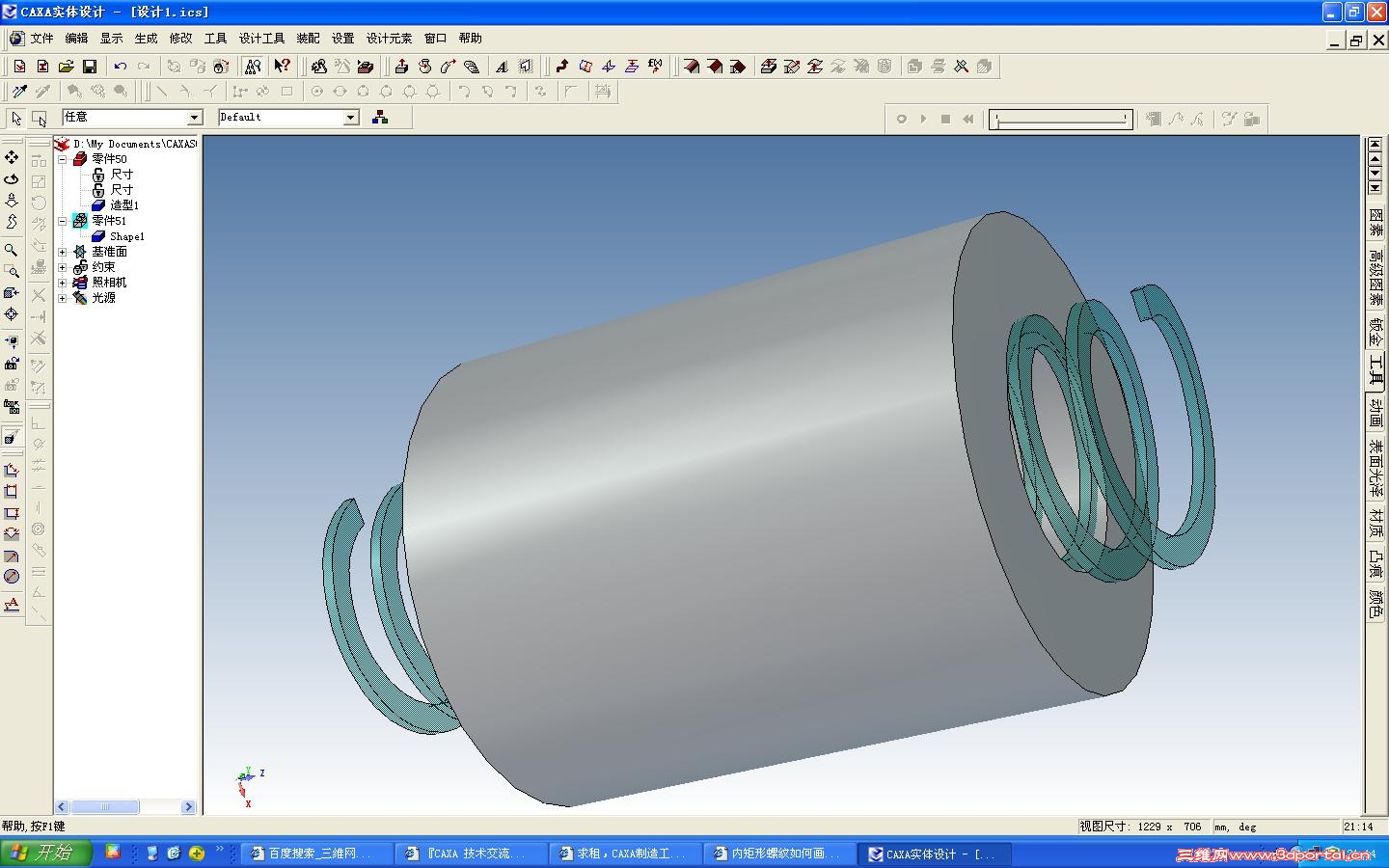

现画一个空心圆柱体，然后话矩形截面弹簧，将弹簧设为布尔除料。
然后放好位置，用空心圆柱形实体减去弹簧实体。

裴念文 · 发表于 2012-7-22 21:19:11

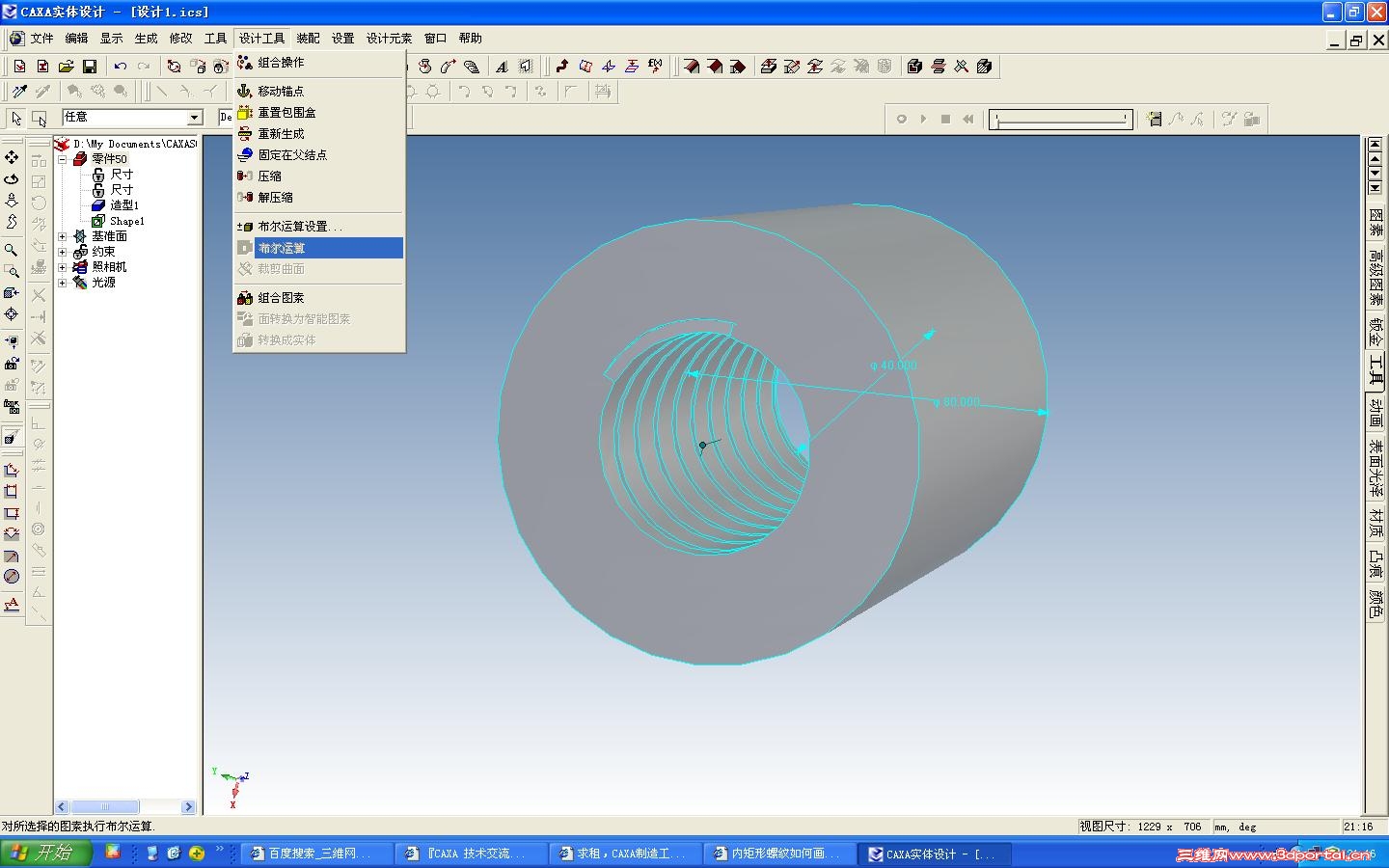

如图所示，建议多摸索。

gzhbzz · 发表于 2012-7-23 10:06:00

又学了一招，谢谢！

ahe · 发表于 2012-7-23 10:23:54

不用那么复杂，使用“螺纹”功能可以轻松实现，步骤如下：
1、拖入内螺纹载体，例如一个圆柱体，φ40×80，再开一个孔类圆柱，φ20；在此内空面上做矩形内螺纹。
2、使用二维图功能，绘制你需要的矩形螺纹的牙型，注意：Y方向是走刀方向，X方向是牙深方向。完成后确定。
3、点击特征标签下的螺纹选项；在左侧的参数栏内选择：“删除”，设定好螺距（螺距一般应当是牙型宽度×2）；确定好螺纹长度等其它螺纹参数。之后用光标点击内螺纹面，设计界面会显示预览图形。如果你觉得合适，再选择确定即可。
需要注意；使用真实螺纹功能最好用A核，如果选用P核螺纹生成的时间会比较长。

lzy.355 · 发表于 2012-7-23 15:10:06

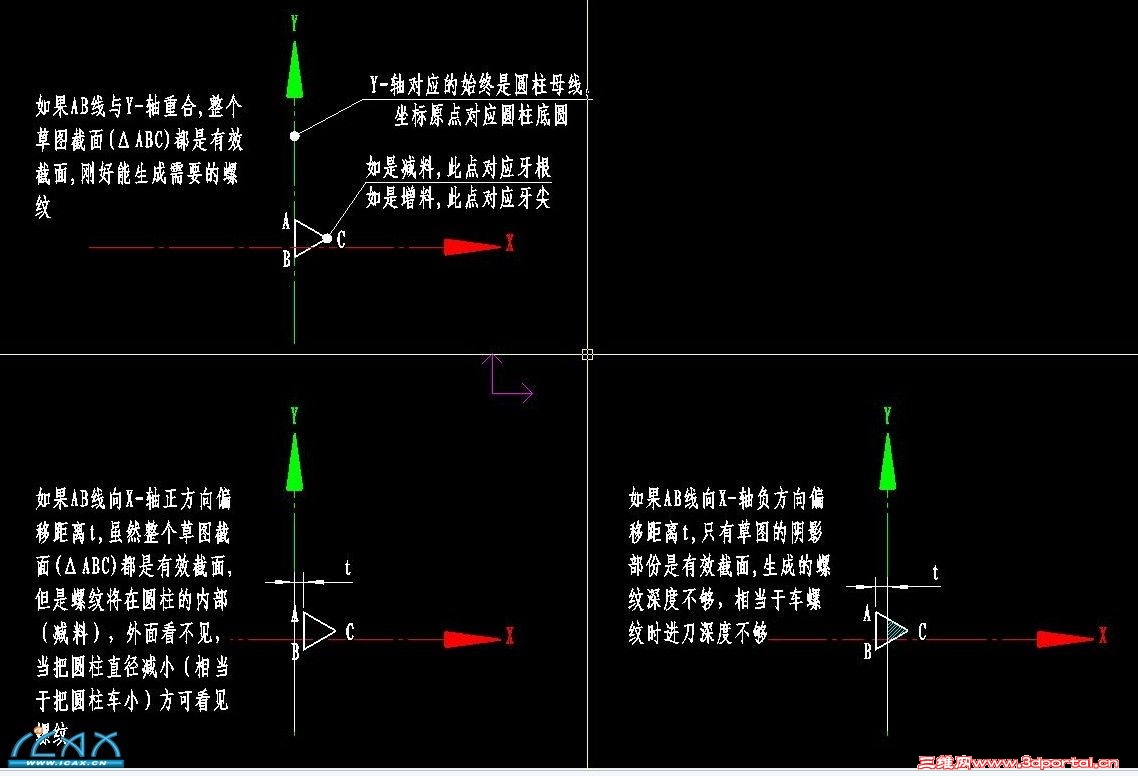

给你一个绘制螺纹的注意事项：

lld取名真难 · 发表于 2012-7-28 13:10:27

果然有高手啊，一直以来只用螺纹修饰，原来可以这样，谢谢，学习啦

dongchongxiacao · 发表于 2012-7-30 07:32:30

值得注意的是2006与2011版绘制螺纹的方法是不一样的，2006没有真是螺纹只能用其他办法来做。就与4#一样。

sujiuzhou · 发表于 2012-8-31 17:32:18

真是长了见识。
