如何在CAD中统计物料?

asdolmlm

　　在浩辰机械CAD软件中新增加的“批量图纸操作”功能，是从项目管理系统(P3DM)中独立出来的一个非常灵活的对已完成装配部件(含有明细表数据)及其下属的子部件的标题栏、明细表数据进行BOM数据提取、输出并进行汇总处理的实用工具。下面以CAD2012为例介绍使用它不打开图纸，提高绘图及管理工作者的工作效率。
　　执行：菜单：【浩辰机械】-【辅助工具】- 【批量数据提取】

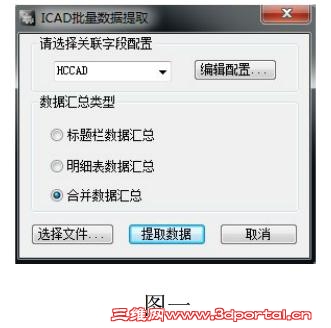

　　结果：弹出图一的对话框
# C( t. M* U, v4 ]; F6 k　　
2 [4 T0 X' B. z) b. K% b( `

0 W6 e4 J: m- e' G" D% b  T8 _
　　1. 关联字段配置
4 e6 Y+ O& w3 D3 }% f. f2 M! F3 I; I　　浩辰机械执行数据提取的原则是要按照数据提取配置进行，所以首先要在“选择关联字段配置”下拉框中选择合适的提取配置模板。
　　2. 数据汇总类型
) T3 ]- k* H, h( B- a4 |$ p) k! n! j　　标题栏数据汇总：仅汇总标题栏的数据。
　　明细表数据汇总：仅汇总明细表的数据。
9 U3 Q, K9 z0 n0 a, x+ z3 ~" x9 h　　
0 G" V4 s3 F  O5 R3 Z' V

# @6 k. E; W$ u2 @) o6 y& L& a
& l. P) R2 m. P/ W3 ~  I. `& }4 x　　合并数据汇总：根据标题栏与明细表的关联对应关系，合并汇总数据。

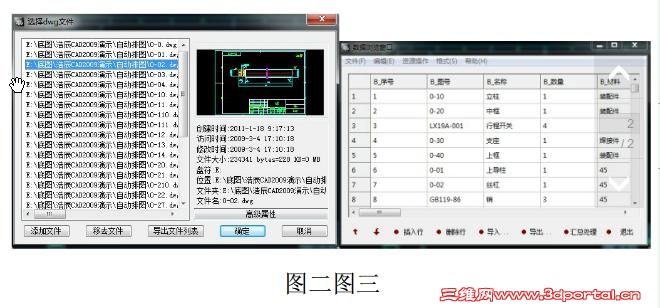

- S$ X6 r- q1 B2 S1 V8 L' r　　3.选择文件,点取“选择文件”按钮如图二的对话框。文件的添加方式基本同“自动排图”的文件添加方式，这里不再多述。
+ g& u" R- T* d3 s5 @- X. e　　4.开始提取数据，选择合适的关联字段配置并添加好文件后，点取“开始提取数据”按钮，弹出如图三的“数据浏览窗口”对话框，提取后的数据就列在该窗口中。
　　在图三的窗口中，可以对提取到的数据进行编辑，不仅可以删除、修改数据，以及插入、删除行等，还可以利用各种资源直接传入数据，如：通用资源、通用编码、DWG文件浏览、提取表格数据、提取图面文字、天河通用导入等，基本操作同提取表格数据。除此之外，提取的数据也可导出为Excel、Oracle、Sql Server等数据库进行保存，并且可以在该界面中执行汇总处理。
