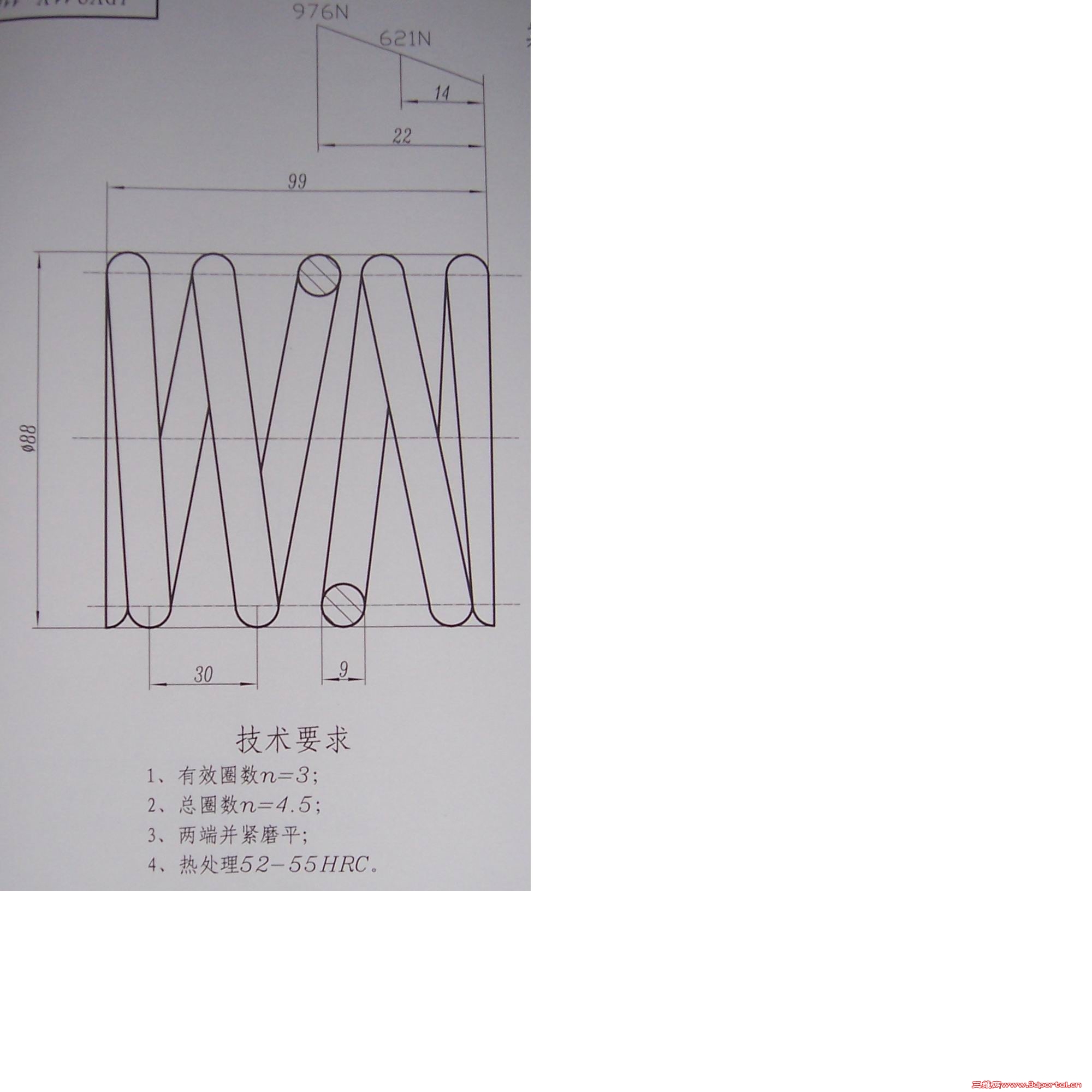

各位大侠，请问这样一个弹簧在SW里怎么建模？

afanda66 · 发表于 2012-8-1 10:21:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各段的螺距、高度怎么给？两端并紧磨平的部分怎么实现，一直搞不清楚

lixfmai · 发表于 2012-8-1 10:50:37

应该用扫描,然后两头切除

lixfmai · 发表于 2012-8-1 10:51:54

图纸好像应该就是示意图,其实螺距就应该是30

ligl · 发表于 2012-8-1 11:03:09

弹簧就是示意图，做一个模板零件，以后改参数就可。

aj1721 · 发表于 2012-8-1 11:48:20

按画图的比例来看。看不出中间这一段的螺距是怎样的。两端面切掉就可以

81130549 · 发表于 2012-8-1 12:28:45

以组合曲线(3段螺旋曲线)为路径,以圆为轮廓草图做扫描,最后拉伸切除.

afanda66 · 发表于 2012-8-2 10:32:36

81130549 发表于 2012-8-1 12:28 static/image/common/back.gif; \% z1 }6 n# G( |% ]
以组合曲线(3段螺旋曲线)为路径,以圆为轮廓草图做扫描,最后拉伸切除.

是应该这样画的，但是这3段螺旋线边缘的一段怎么画（因对称，另一端一样，中间的好画），螺距和高度怎么给？

dx198716 · 发表于 2012-8-2 11:30:22

本帖最后由 dx198716 于 2012-8-3 10:56 编辑

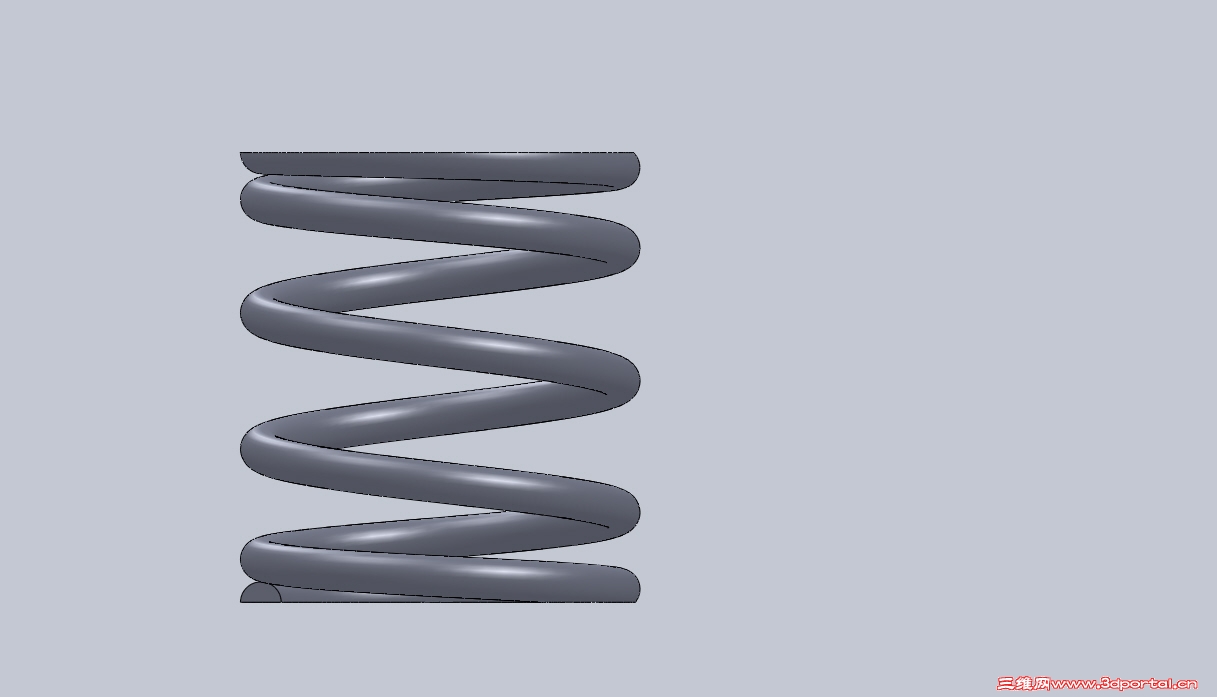

这个应该就是你的标准弹簧了

d2126159 · 发表于 2012-8-2 15:32:22

81130549 发表于 2012-8-1 12:28 static/image/common/back.gif
3 i8 Q) a: f+ m以组合曲线(3段螺旋曲线)为路径,以圆为轮廓草图做扫描,最后拉伸切除.

上下两端的螺纹线跟中间的衔接部分要怎么做？

lixfmai · 发表于 2012-8-2 16:09:38

前面不是说过了吗,组合曲线就可以了

chinaleesh · 发表于 2012-8-2 16:26:47

dx198716 发表于 2012-8-2 11:30 static/image/common/back.gif
# b+ R, n4 B5 m7 N% T: K- e ^这个应该就是你的标准弹簧了

画的真好，是个高手啊！
能把SW的原始文件上传好吗？先感谢这位仁兄啦！

dx198716 · 发表于 2012-8-3 10:57:38

chinaleesh 发表于 2012-8-2 16:26 http://www.3dportal.cn/discuz/static/image/common/back.gif
( Z, Q2 s+ S( i: Y; E9 x2 i画的真好，是个高手啊！
& c5 B) w; _+ N2 R/ f/ P1 o能把SW的原始文件上传好吗？先感谢这位仁兄啦！

弹簧文件上传了，看我图片里的原文件，其实我也不是太会，只会一些简单的，这个正好前段时间刚学会……

zgwin0919 · 发表于 2013-1-8 14:16:00

8楼貌似没两端并紧哇

kygsjdb · 发表于 2013-1-9 16:34:44

是5.05圈，不是4.5圈
