solidworks2011工程图中如何调出“圆弧条件”选项

mybzhsky · 发表于 2012-8-2 12:02:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

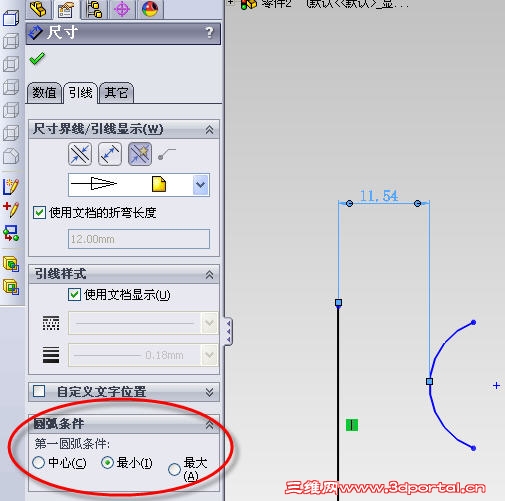

而三维零件图转为工程图后，圆弧与直线间标注时没有了“圆弧条件”的选项，（图尺寸引线）这个有办法调出来吗

aj1721 · 发表于 2012-8-2 12:36:12

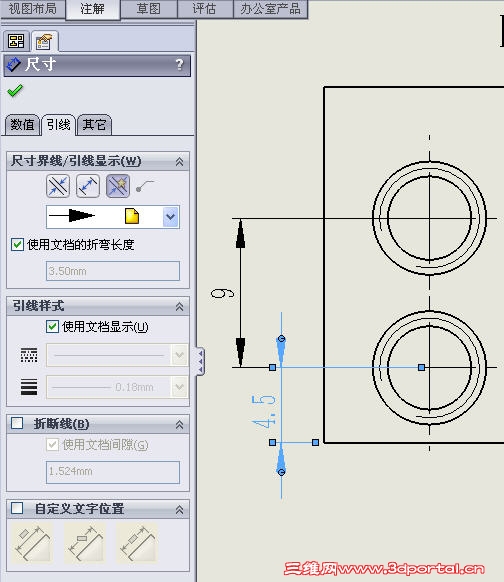

如图

mybzhsky · 发表于 2012-8-2 13:39:26

aj1721 发表于 2012-8-2 12:36 static/image/common/back.gif
0 w# N5 z2 w0 n如图

你没看明白我的问题

xflhf · 发表于 2012-8-3 11:59:02

按住“shift”键，就可以解决你的问题

ffda · 发表于 2012-8-3 12:02:04

无论是在草图还是在工程图里，出现圆弧选项的条件是必须有一个点选是圆弧才有。

mybzhsky · 发表于 2012-8-3 13:06:42

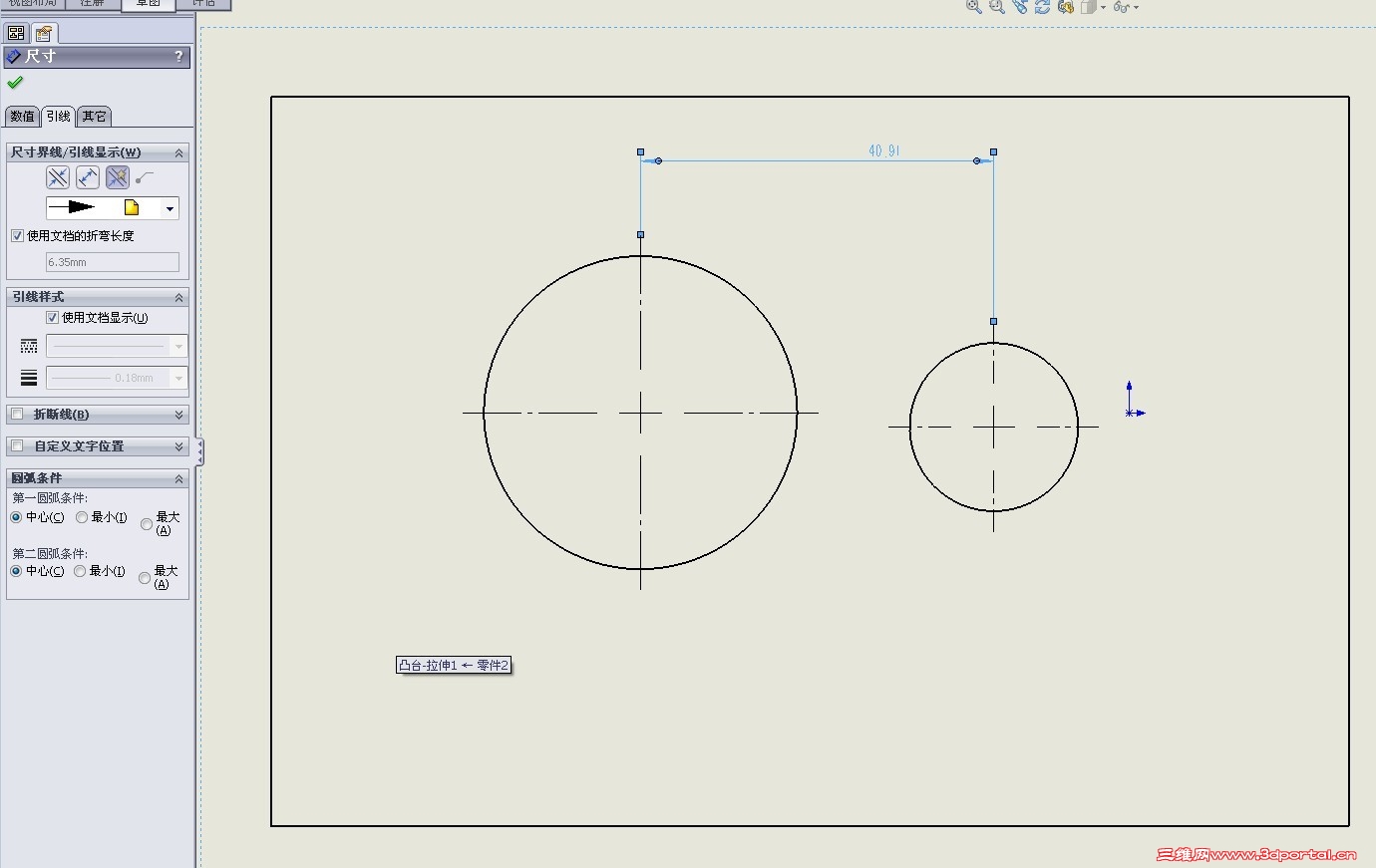

发现是部分图纸的问题，不知道原因，附件这个图就不行

ffda · 发表于 2012-8-3 13:25:14

mybzhsky 发表于 2012-8-3 13:06 static/image/common/back.gif
( e- C; v2 x' {* ?8 X+ L( X发现是部分图纸的问题，不知道原因，附件这个图就不行

再把PRT发上来，没有PRT工程图打不开。

mybzhsky · 发表于 2012-8-3 13:28:49

附上零件原图

ffda · 发表于 2012-8-3 15:06:53

你把工程里标尺寸时显示锁定的圆弧十字中心线删掉再重新加上就好了。

mybzhsky · 发表于 2012-8-3 15:22:46

ffda 发表于 2012-8-3 15:06 static/image/common/back.gif
# S) D) j5 c5 s2 u$ f1 S5 n3 F你把工程里标尺寸时显示锁定的圆弧十字中心线删掉再重新加上就好了。

先谢谢了！
确实如此，这是什么原因呢？

mybzhsky · 发表于 2012-8-3 15:24:51

ffda 发表于 2012-8-3 15:06 static/image/common/back.gif0 V0 K. O# u/ Y/ h
你把工程里标尺寸时显示锁定的圆弧十字中心线删掉再重新加上就好了。

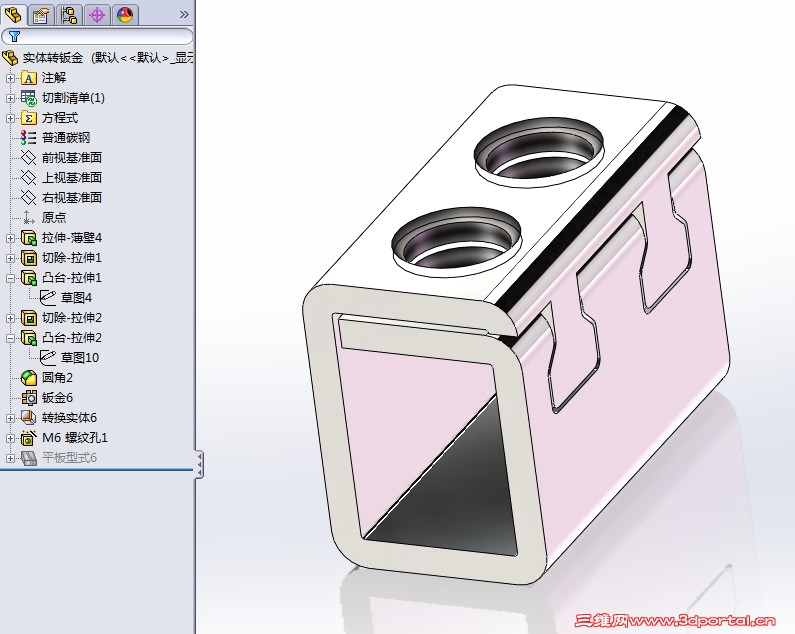

另外再请教一个问题，见帖子“实体转钣金的问题”http://www.3dportal.cn/discuz/fo ... &extra=page%3D1

ffda · 发表于 2012-8-4 09:01:26

mybzhsky 发表于 2012-8-3 15:24 static/image/common/back.gif
1 i4 ^+ J+ K) u% u另外再请教一个问题，见帖子“实体转钣金的问题”http://www.3dportal.cn/discuz/forum.php?mod=viewthre ...

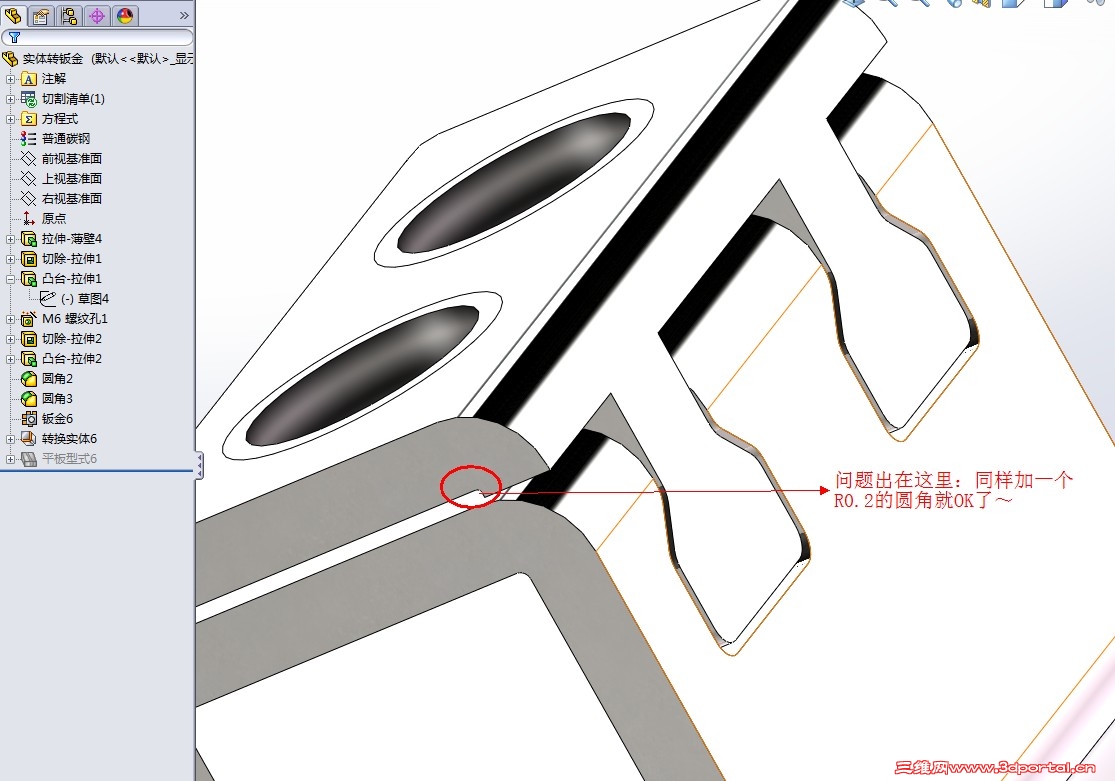

加个R0.2就行了，至于你说的异型孔，放在转换钣金后再打也OK。

1999lggg · 发表于 2012-8-4 21:17:25

都是高级版本的SW，想要学习一哈都这么难啊

mybzhsky · 发表于 2012-8-6 13:42:30

ffda 发表于 2012-8-4 09:01 static/image/common/back.gif
+ Z0 k$ u% U- j& `& d& a加个R0.2就行了，至于你说的异型孔，放在转换钣金后再打也OK。

先谢谢你的回复！我加了还是不行，能不能把你修改的原文件传上来？

ffda · 发表于 2012-8-6 14:25:06

mybzhsky 发表于 2012-8-6 13:42 static/image/common/back.gif
0 H5 ]0 A2 ]5 o( h. b- ?3 L先谢谢你的回复！我加了还是不行，能不能把你修改的原文件传上来？

给你个2012版的，你应该打不开～～

实体转钣金.rar (379.81 KB, 下载次数: 10)

mybzhsky · 发表于 2012-8-6 14:52:44

ffda 发表于 2012-8-6 14:25 http://www.3dportal.cn/discuz/static/image/common/back.gif1 [8 R P$ T8 Q: c- w
给你个2012版的，你应该打不开～～

版本太高，打不开啊！
SW不能像AUTOCAD转存低版本，真是要命啊

ffda · 发表于 2012-8-7 10:31:41

mybzhsky 发表于 2012-8-6 14:52 static/image/common/back.gif- }5 P8 B2 D" Q. R
版本太高，打不开啊！
- e; e9 Y% l; Y7 h0 M2 L5 ASW不能像AUTOCAD转存低版本，真是要命啊

这不是SW的问题，你见过哪款三维软件能转存低版本？这是软件原理决定的：三维，不是二维，二维随便转。
