苦笑太多的无奈 · 发表于 2012-8-10 16:37:17

您需要登录才可以下载或查看，没有帐号？注册

x

麻烦看一下很急的

阿菜菜 · 发表于 2012-8-10 16:52:09

貌似离合上用的，有二维图纸就好画

苦笑太多的无奈 · 发表于 2012-8-10 17:12:02

阿菜菜发表于 2012-8-10 16:52 static/image/common/back.gif/ z" d- Q( d5 f- V: S. \' h2 r
貌似离合上用的，有二维图纸就好画

怎么画呢论坛里有吗如果有麻烦给个链接

monodo2000 · 发表于 2012-8-10 17:35:10

用螺纹线切除......

450665417 · 发表于 2012-8-10 17:38:23

你的意思好像是要画上面的斜面，用曲面旋转应该会简单点

oypopen · 发表于 2012-8-10 17:38:38

你有实物的话，照着实物画就好了，这样看没有图纸没有尺寸怎么画呢。

450665417 · 发表于 2012-8-10 17:48:22

450665417 发表于 2012-8-10 17:38 static/image/common/back.gif( C1 J* O- Y" b: c
你的意思好像是要画上面的斜面，用曲面旋转应该会简单点

呵呵不好意思，应该是扫描曲面——在控制方向上选择“沿着路径扭转”——一曲面作为基准，把曲面的轮廓转为实体引用——在拉伸实体——在种植条件选拉伸到实体——这样基本就可以了

450665417 · 发表于 2012-8-10 17:49:52

450665417 发表于 2012-8-10 17:48 static/image/common/back.gif( j$ E w8 N3 Y+ r! N0 Z. N6 K
呵呵不好意思，应该是扫描曲面——在控制方向上选择“沿着路径扭转”——一曲面作为基准，把曲面的轮廓转 ...

其他的地方应该比较简单吧。。

苦笑太多的无奈 · 发表于 2012-8-10 19:09:24

450665417 发表于 2012-8-10 17:48 static/image/common/back.gif0 Z9 W. ?9 x: K& ^8 X! }% u9 G
呵呵不好意思，应该是扫描曲面——在控制方向上选择“沿着路径扭转”——一曲面作为基准，把曲面的轮廓转 ...

请问你有源文件吗我不会画刚刚学这个

苦笑太多的无奈 · 发表于 2012-8-10 19:12:26

oypopen 发表于 2012-8-10 17:38 static/image/common/back.gif
2 L. R1 G" r: x2 t& U; t- g你有实物的话，照着实物画就好了，这样看没有图纸没有尺寸怎么画呢。

你给随便画一个好吗我快急死了尺寸随便

tangcarlos3d · 发表于 2012-8-10 21:09:41

这就是端面凸轮。在PEO/E中用变截面扫描切削、用graph和trajpara参数控制凸轮形状。SW中的快捷方法我不知道，但笨办法可将斜线绻绕（wrap）到圆柱面上，再扫描切割也行。最后圆周列阵。

pzhzs · 发表于 2012-8-10 23:56:08

本帖最后由 pzhzs 于 2012-8-11 23:36 编辑

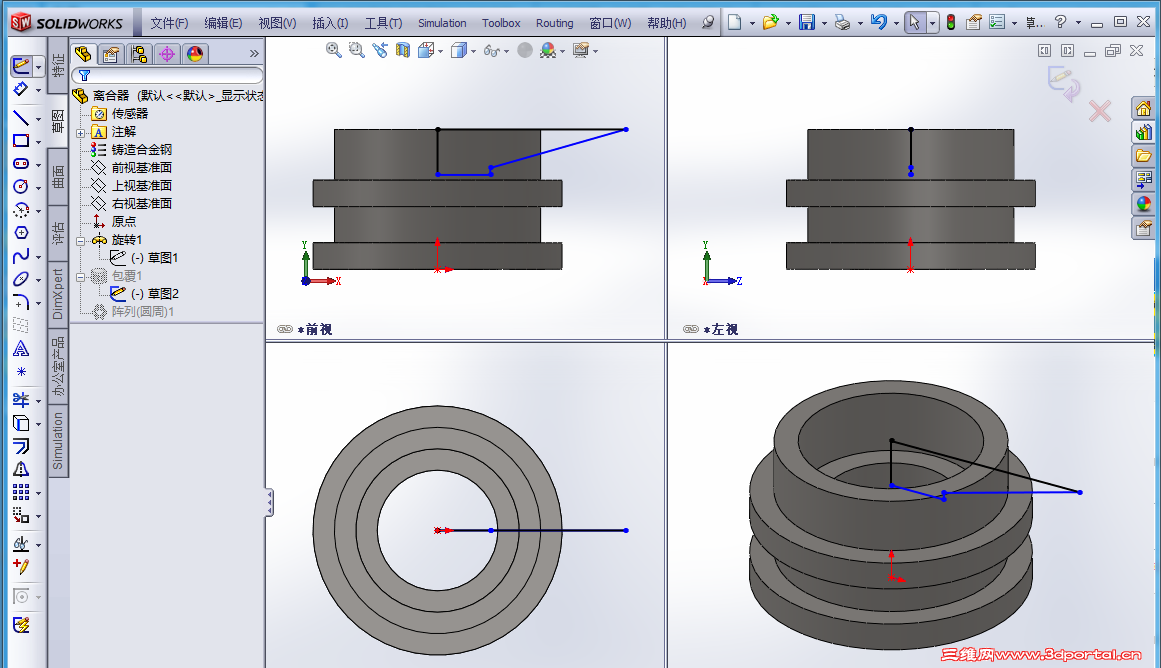

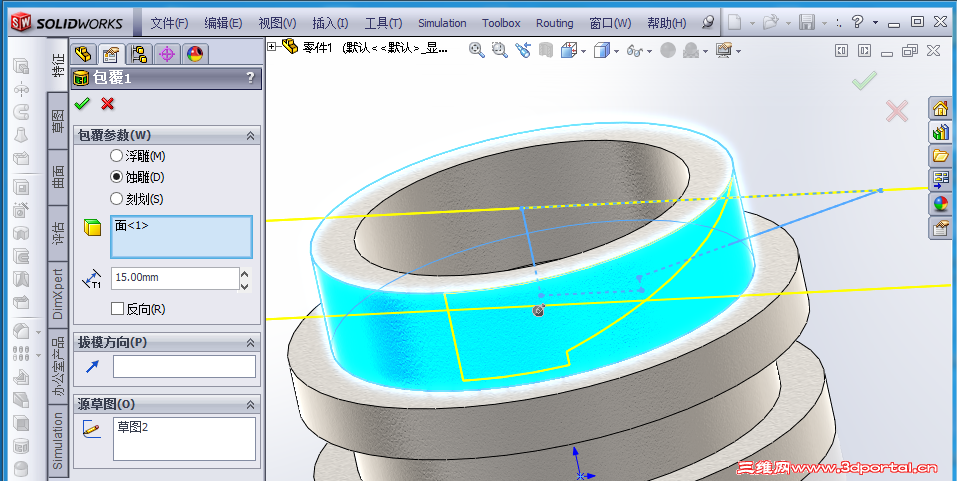

我觉得用包覆来做比较简单

包覆用的草图形状，就是那个斜面和缺口在包覆特征所选取的那个面上的展开图

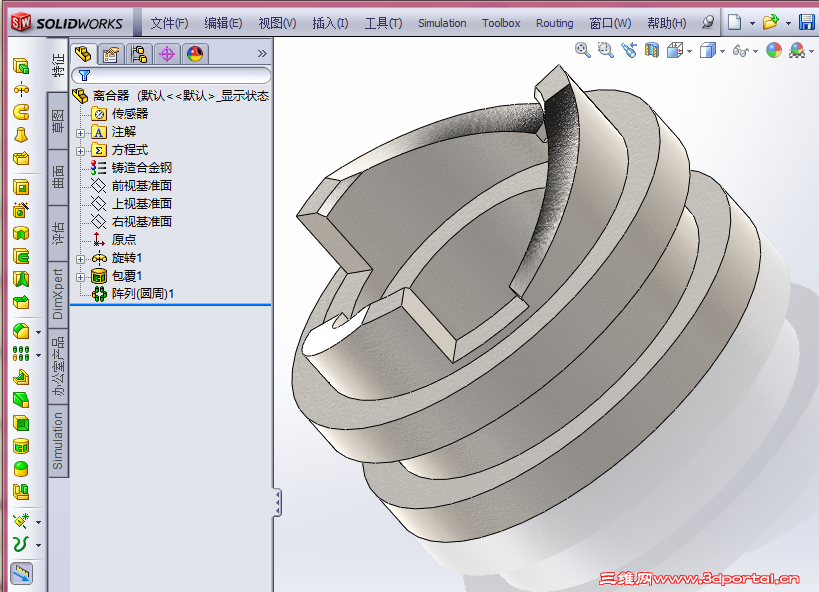

sw2012版文件：

离合器.rar (237.07 KB, 下载次数: 14)

450665417 · 发表于 2012-8-12 10:09:59

苦笑太多的无奈发表于 2012-8-10 19:12 static/image/common/back.gif
: g- g' C" A' ] J你给随便画一个好吗我快急死了尺寸随便

呵呵。我是做好了一个，可是等级好像还不够，不能发附件。。

ericlong · 发表于 2012-8-12 11:30:06

有尺寸吗，有还可以试着画下，呵呵
