[求助] 这种剖面线怎么处理

[复制链接]
发表于 2012-8-16 13:19:58 | 显示全部楼层 |阅读模式 来自: 中国浙江杭州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

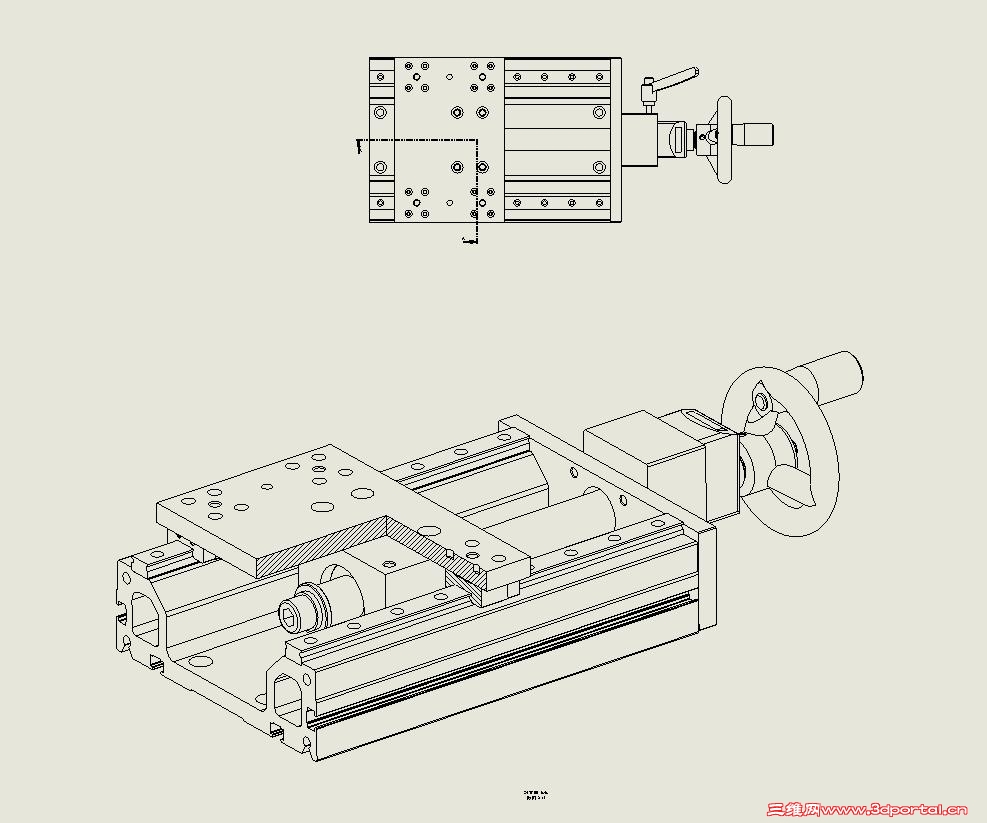

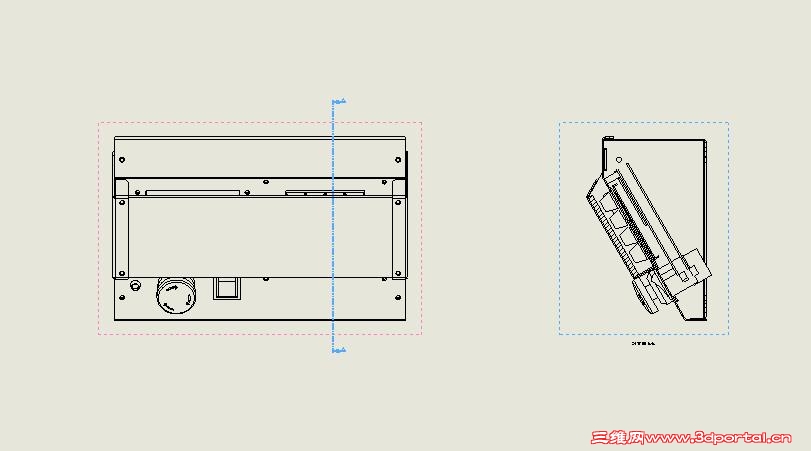

如图,剖面是用切除特征做的,当用填充命令加剖面线时,由于视图不是正视于切除面或者装配体其他零件挡住该面,加上去的剖面线从其他角度看溢出边界线,这种情况怎么处理,面小倒还可以手动画算了,填充命令只有边界和区域选项,问题是边界选项又选择不了边,难道要转成CAD格式去填充吗?
3 \  F1 o/ n% r2 S* g0 {/ M' m* n 未命名.JPG
 楼主| 发表于 2012-8-17 13:45:40 | 显示全部楼层 来自: 中国浙江杭州
看来这个问题比较棘手啊,居然没有回复,求神出没!
发表于 2012-8-17 14:02:20 | 显示全部楼层 来自: 中国江苏苏州
看来solidworks没有把这个剖面线做成跟别的线条一样可以设置不可见部分的显示方式啊,帮LZ顶起来,求神出没
发表于 2012-8-17 14:57:12 | 显示全部楼层 来自: 中国广东东莞
SW的線條經常透過實體顯示出來,看得人難受。同等神出現。
发表于 2012-8-17 17:05:55 | 显示全部楼层 来自: 中国台湾
沒發生過這問題~' v! x3 ~1 N4 g* n. @( J
建議你可以去點選剖切面後+ c6 H% W7 q5 \; n
旁邊出現設定選項4 i( ]# M( Z% s* J' o& r5 F# \/ T
將材料剖面線方框中打勾取消,既可調整比例,角度~
, Q# k! J  f; L  B7 `$ b1 X7 I3 w另外值得一提的是,零件材質最好在作圖時一併設定上去,日後剖面線就不會衝突了.....

組立剖面沒問題

組立剖面沒問題

點選

點選

設定

設定

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2012-8-17 17:06:54 | 显示全部楼层 来自: 中国湖南长沙
直接加坡面线不行吗/
 楼主| 发表于 2012-8-17 18:32:25 | 显示全部楼层 来自: 中国浙江杭州
b096812_Ceg 发表于 2012-8-17 17:05 static/image/common/back.gif; }  z- C- N2 l: [6 w/ k, ?' q3 q
沒發生過這問題~
* H3 o& B$ Q1 |! j! U: J建議你可以去點選剖切面後5 N3 ^% Z2 m7 S! `+ B/ n
旁邊出現設定選項
. {+ V! H& Y! q2 I# n& Y0 a( B

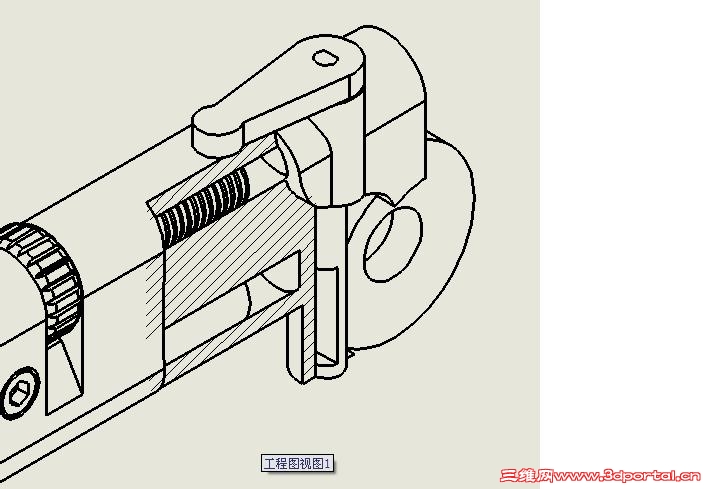

你没明白我的意思,你的图没问题是因为剖切面完全可以看到,你把自己的图不要全切只切一部分,或者你在装配体里试试切除某个选定的零件,加上剖面线旋转角度观察就知道怎么回事了
发表于 2012-8-17 19:19:16 | 显示全部楼层 来自: 日本
sw也不是万能的
发表于 2012-8-22 16:46:23 | 显示全部楼层 来自: 中国台湾
本帖最后由 b096812_Ceg 于 2012-8-22 17:15 编辑
: A+ d" q( r+ B, I7 n; |: W: t9 c6 h9 U6 e7 `4 U
那是因為您的3d部分剖視檢視方向問題....2 J8 S9 X/ _5 F6 ~/ e
3D剖切面處要面向視圖者~這樣才知道剖切內部長啥樣子!
: e) Y& G& @4 O9 @1 Z! l, Y$ w所以sw 會顯示上會呈現,剖切線在反面....就類似透視過去" l# v( J# f3 ~$ C9 }
同一張剖切方向有誤就會呈現出您反映的問題5 C* u7 D9 z6 z) p( }
個人認為SW 剖視功能沒問題
8 z4 \% `; A$ H  S( [  T6 n因為剖視是要讓視圖者更便利了解內部構造,
0 K- R( F- N3 T) w  y/ Y8 s1 A+ A依您的圖反過來,看圖的人看不到全部頗切面,這樣剖視就失去意義了!
$ M6 ^; m# n" W9 y2 v8 G' S

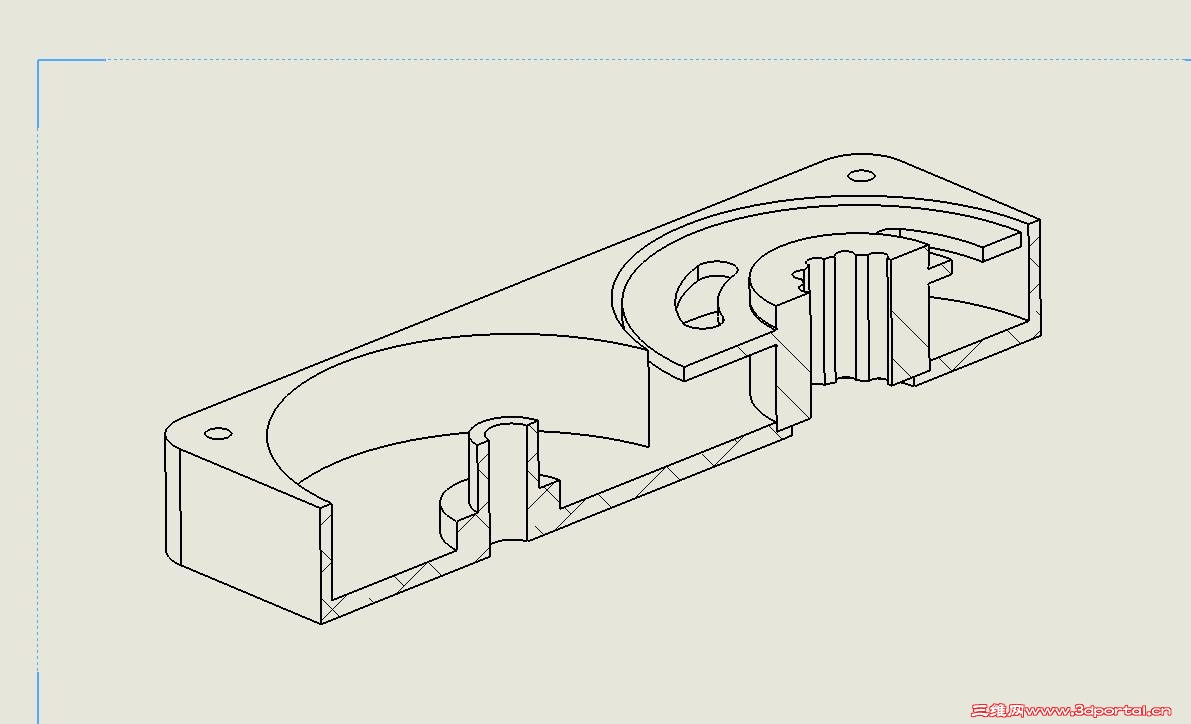

3D剖切朝視圖者

3D剖切朝視圖者

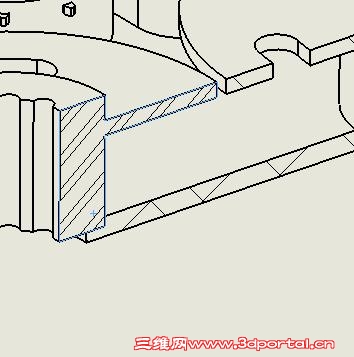

3D剖切反朝視圖者

3D剖切反朝視圖者

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2012-8-22 20:46:47 | 显示全部楼层 来自: 中国四川乐山
9楼正解……
发表于 2012-9-5 17:32:13 | 显示全部楼层 来自: 中国台湾
給 声仔走天涯 的回覆, j' [- v  ]0 v6 W& {

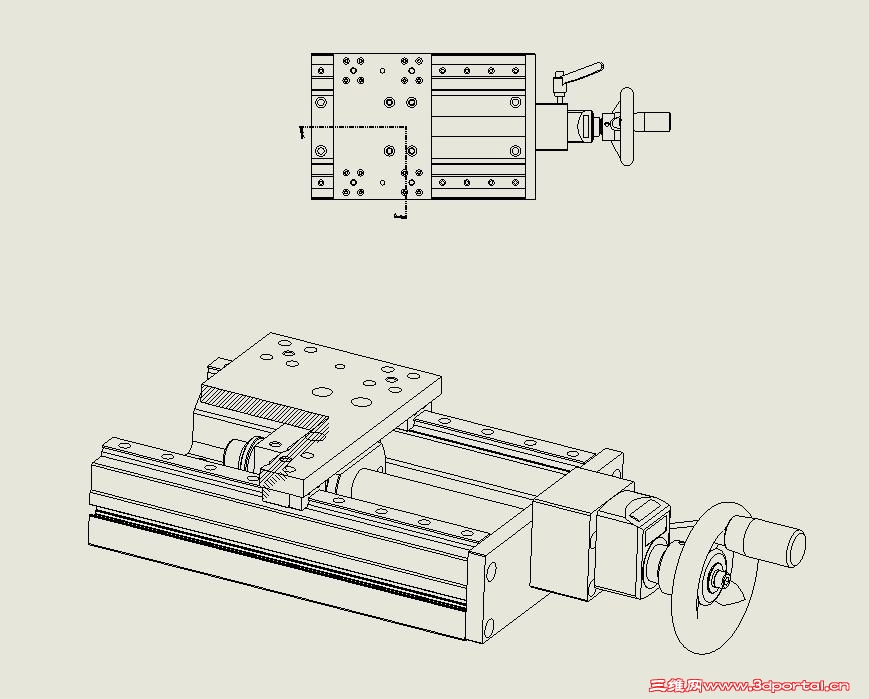

此種部分剖視圖製作方式如下& P7 C% G+ [& L' T; f5 F4 X
1-建立剖切線

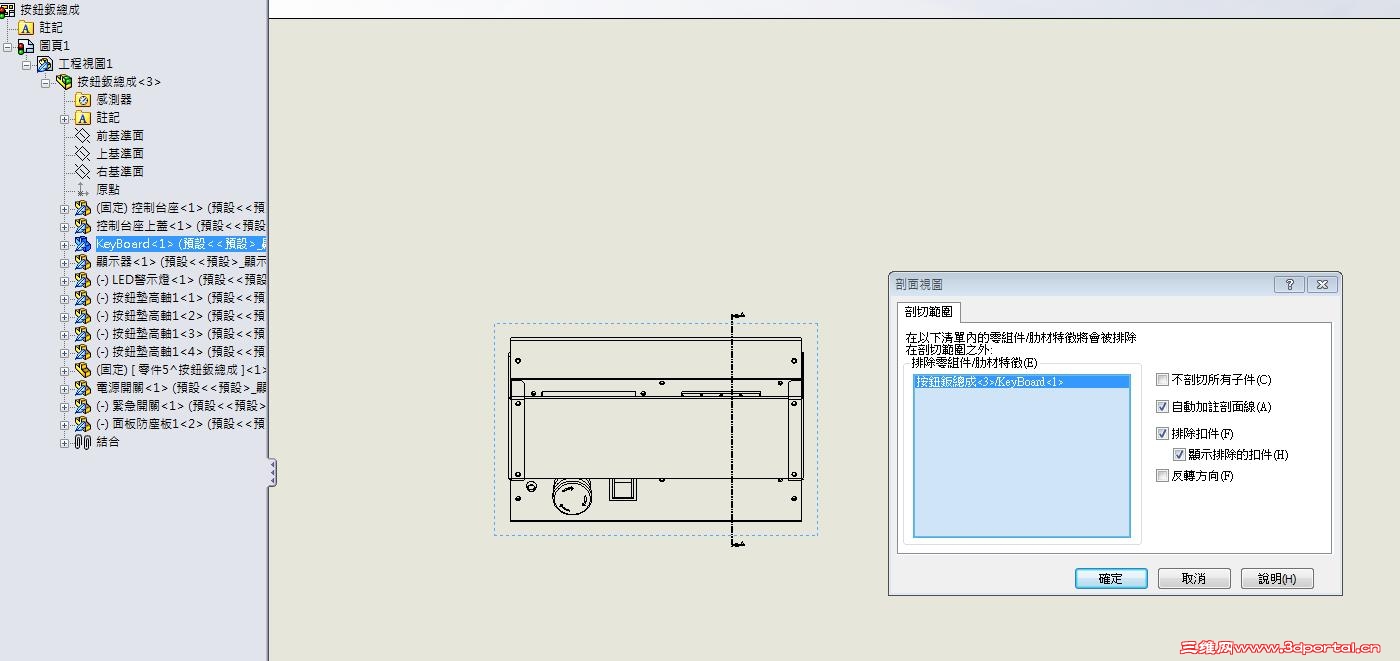

! V3 E/ X9 `1 F) X- [1 y- c2-旁邊的框框內有可以排除的零件 5 G9 U. m) {% H5 V" w
   在這邊範例為 我只剖板金內部鍵盤不剖,所以我在旁邊樹狀區點選了KEYBORD 零件

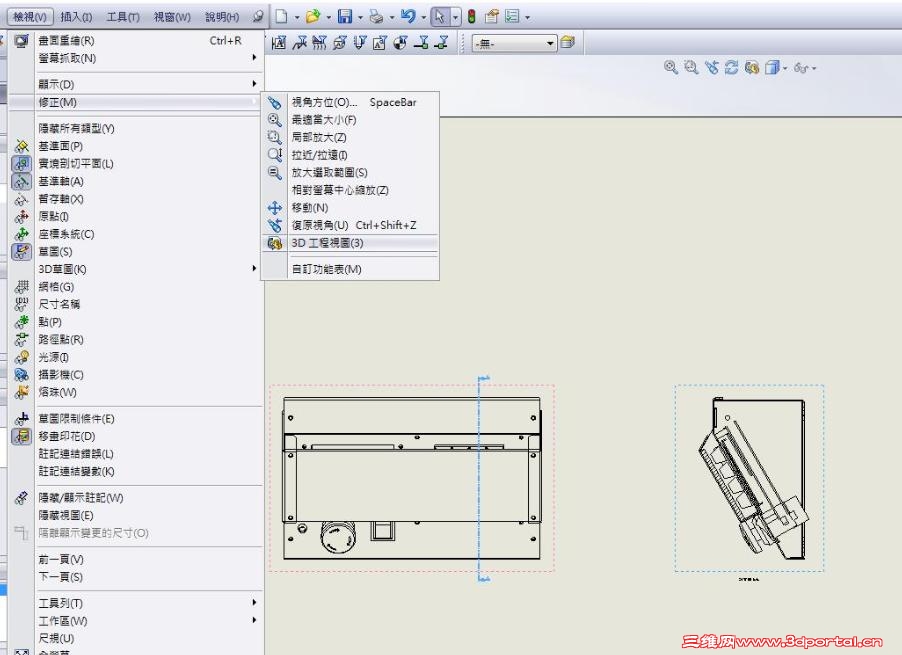

4 |* K! w6 H# Y* r# O3-跳出剖視圖後.選檢視 修正 3D 工程視圖

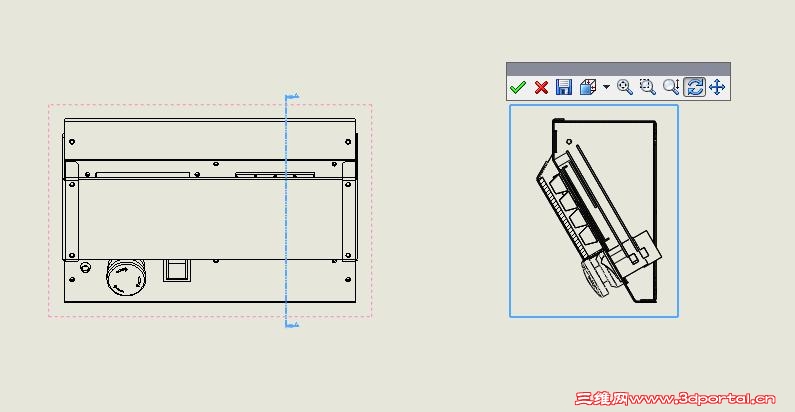

( U" n! |4 R5 @. _* C3 m; g9 e4-出現框選 可任意旋轉調整適當角度後 打勾

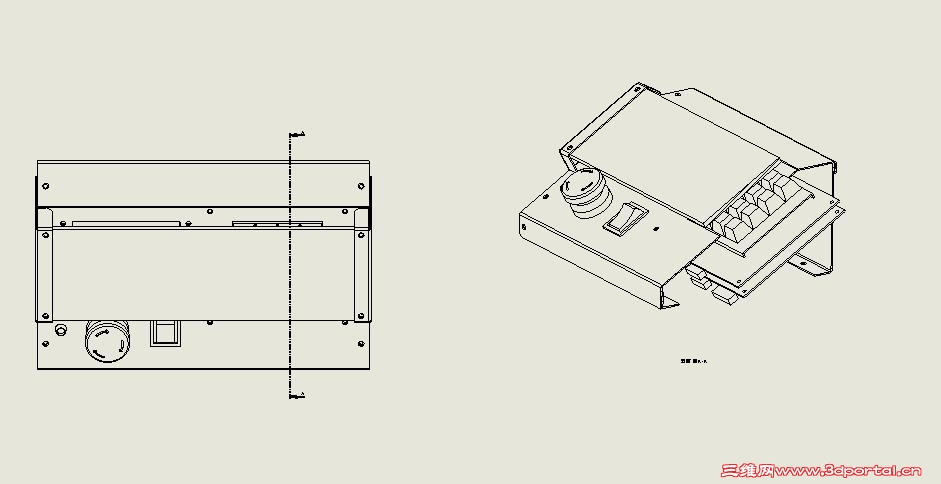

5 E, ?* v" F; z! E! d; l) l5-得到所要的,剖了板金,內部電子元件沒剖切4 _' G' y0 s8 _- S/ U3 [' H8 J
以上# r5 p( ~  B! ^7 n7 L0 R. E. Q

6 ^! t/ u# E7 w5 |

建立一個剖線

建立一個剖線

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2012-9-10 11:13:30 | 显示全部楼层 来自: 中国陕西西安
b096812_Ceg 发表于 2012-9-5 17:32 static/image/common/back.gif2 h. L3 c/ a" \8 H
給 声仔走天涯 的回覆& B! O/ m5 R4 H/ d$ d! l8 O
此種部分剖視圖製作方式如下- z. u5 u, P1 o) U* L) l
1-建立剖切線
9 J8 l0 _/ {& x# S
繁体字看起来有点累啊
发表于 2012-9-10 13:21:41 | 显示全部楼层 来自: 中国台湾
阿菜菜 发表于 2012-9-10 11:13 static/image/common/back.gif0 L9 J: ^9 J; t* N8 h
繁体字看起来有点累啊
# d, W2 S" m( D/ y8 @* B1 |% P$ q
抱歉~繁體這部分我真的就沒辦法了....
( Q2 F4 E% v" x2 N8 V因為國度不同的關係,像是我看英文也很累阿~~~~哈
发表于 2012-9-10 16:48:58 | 显示全部楼层 来自: 中国陕西西安
b096812_Ceg 发表于 2012-9-10 13:21 static/image/common/back.gif
* o  K, }) T% N& b9 S% u抱歉~繁體這部分我真的就沒辦法了....
" ^8 q, U; ^! l9 U7 y' s5 }$ l: y' c因為國度不同的關係,像是我看英文也很累阿~~~~哈
8 B/ ^) H9 w# j) {2 r+ m
呵呵,不过还好能看懂
发表于 2013-12-20 17:12:59 | 显示全部楼层 来自: 中国广东深圳
用Autodesk Inventor叫做剖到零件,但是SW好像还有没这个功能啊
