请问这个零件怎么用钣金展开？

jaychou315 · 发表于 2012-8-18 11:48:15

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

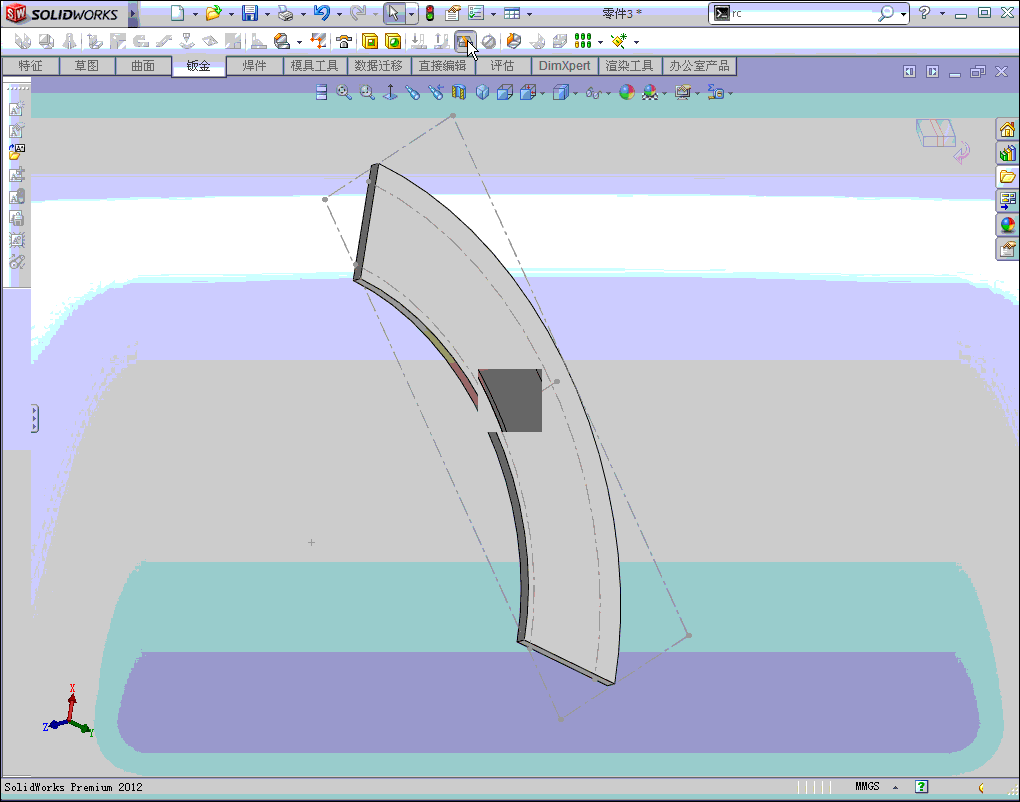

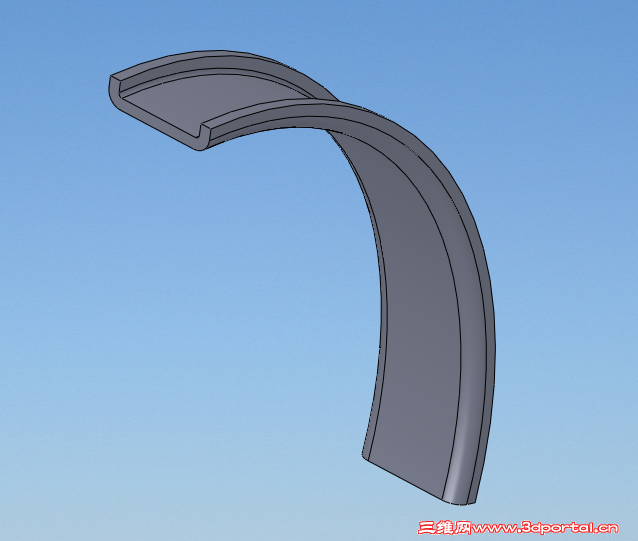

请问图片中的零件怎么展开，或者用钣金画这样的零件怎么画，我先画弧形部分，再用边线法兰不让用说不能选弧线，是不是这个用钣金画不出来？还是要用更复杂的成形工具做？

SW0605 · 发表于 2012-8-18 11:52:46

SW用钣金画不了吧，不知道别的软件怎么样。

jaychou315 · 发表于 2012-8-18 11:53:46

190磁石座.zip (5.29 KB, 下载次数: 28)

jaychou315 · 发表于 2012-8-18 11:55:00

用成型工具能做的出来不？

eric-xm · 发表于 2012-8-18 12:42:12

扫描出你要的实体，再转换到钣金展开呢，这样可以吧。

sd14218264 · 发表于 2012-8-18 12:49:18

实体不能展开，只有钣金能展开，转换成钣金

KCKK · 发表于 2012-8-18 13:01:02

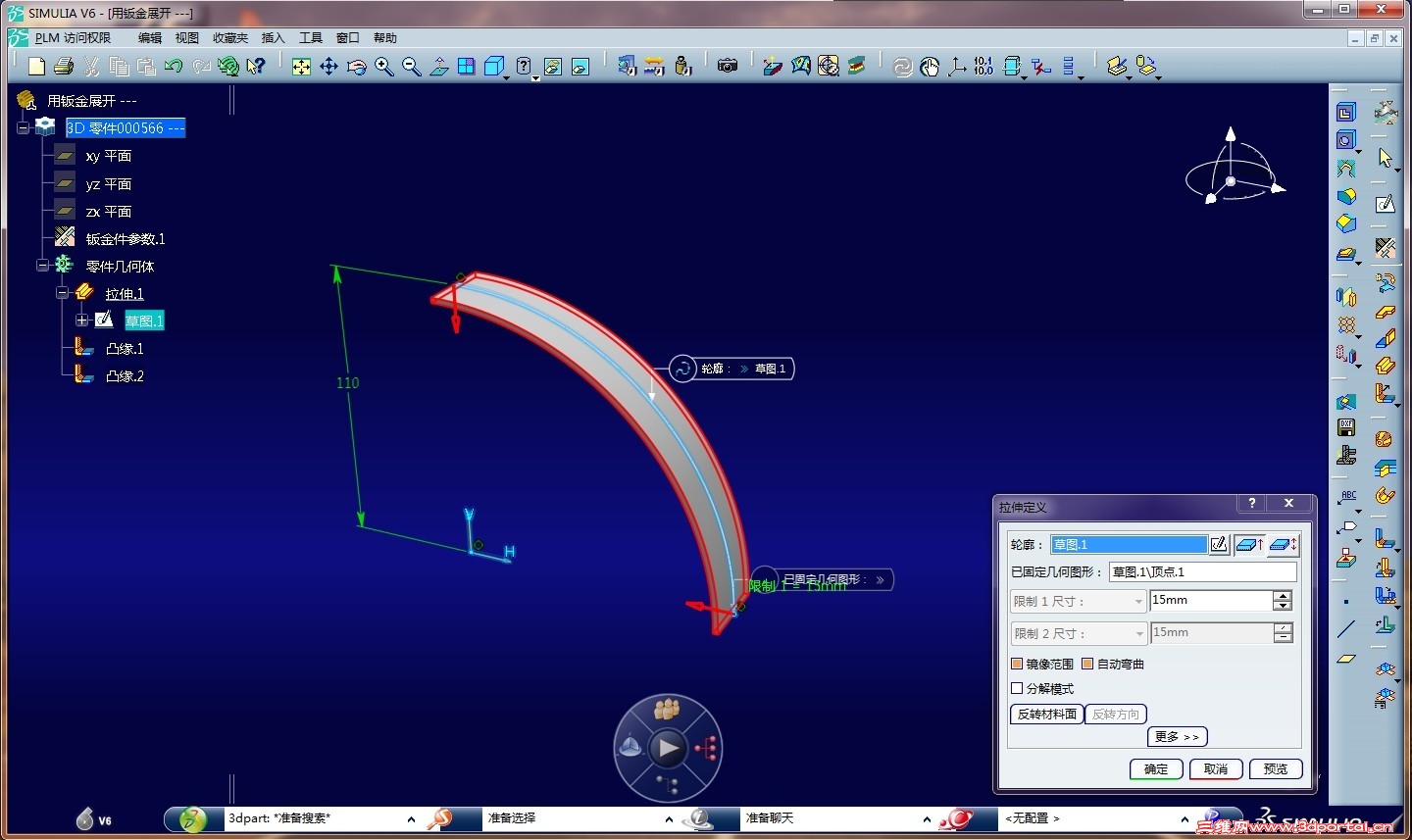

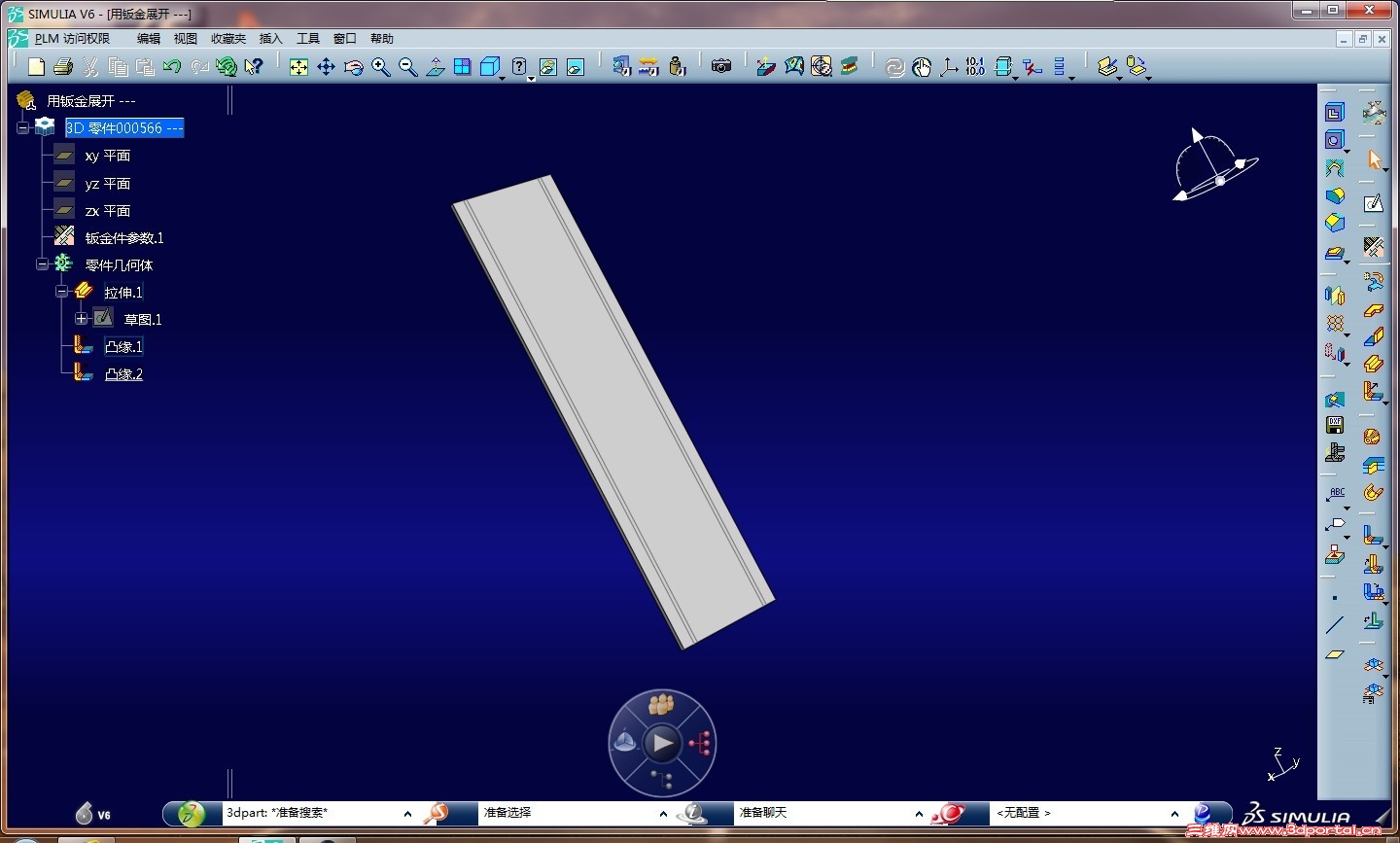

SW用钣金画可以做，可以展开但不能用。

moonyuemo · 发表于 2012-8-18 13:06:08

7楼厉害呀

:thankfulness:

jaychou315 · 发表于 2012-8-18 14:35:10

7楼！求附件！

杀苏 · 发表于 2012-8-18 14:42:24

KCKK 发表于 2012-8-18 13:01 static/image/common/back.gif

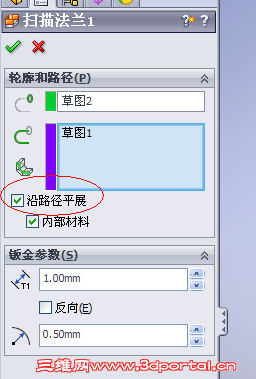

扫描法兰一定要勾选沿路径平展才能展开是么？还有下面那个内部材料是什么意思，我试过勾和不勾，好像没区别...

jaychou315 · 发表于 2012-8-18 14:54:25

杀苏发表于 2012-8-18 14:42 static/image/common/back.gif
, U/ I6 e- d% L- ?" X& H7 p扫描法兰一定要勾选沿路径平展才能展开是么？还有下面那个内部材料是什么意思，我试过勾和不勾，好 ...

10楼我的SW里面怎么看不到有沿路径平展和内部材料这两个参数你SW什么版本？

oypopen · 发表于 2012-8-18 14:55:47

扫描法兰只有2012版本才有了，可惜。

jaychou315 · 发表于 2012-8-18 15:17:27

我画出来了谢谢楼上的各位！

315186034 · 发表于 2012-8-18 21:21:01

只作个参考

杀苏 · 发表于 2012-8-18 22:21:17

315186034 发表于 2012-8-18 21:21 static/image/common/back.gif( ?( c2 h4 I6 c% b3 B' ]# A2 w) D
只作个参考

怎么展开的和 7楼不一样，有做钣金的么？谁的正确....

KCKK · 发表于 2012-8-18 22:25:55

杀苏发表于 2012-8-18 22:21 http://www.3dportal.cn/discuz/static/image/common/back.gif' ~- O/ L' n7 f+ D# X) w
怎么展开的和 7楼不一样，有做钣金的么？谁的正确....

7楼的不好用。

hongwei_1987jp · 发表于 2012-8-18 22:45:42

SW的板金功能还不够强

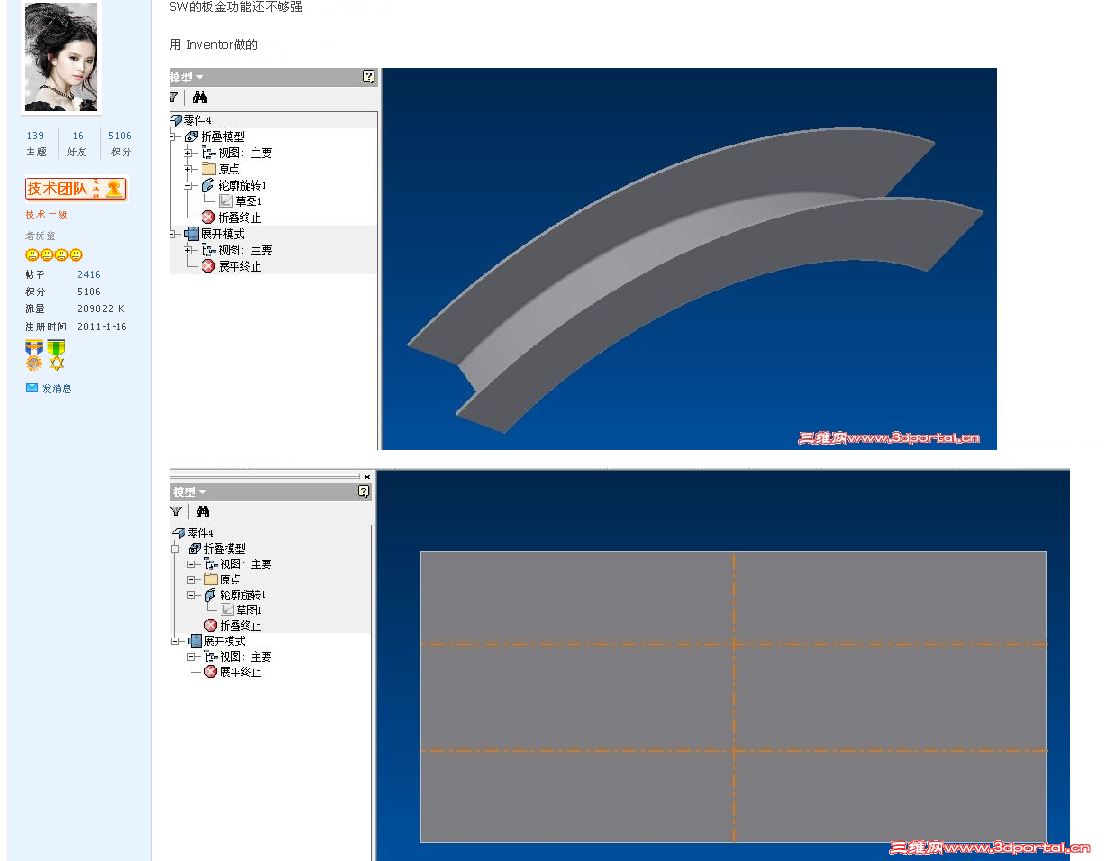

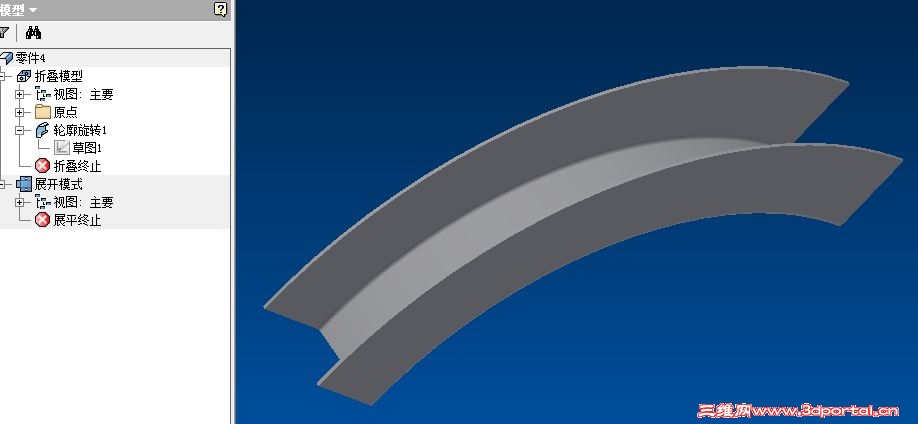

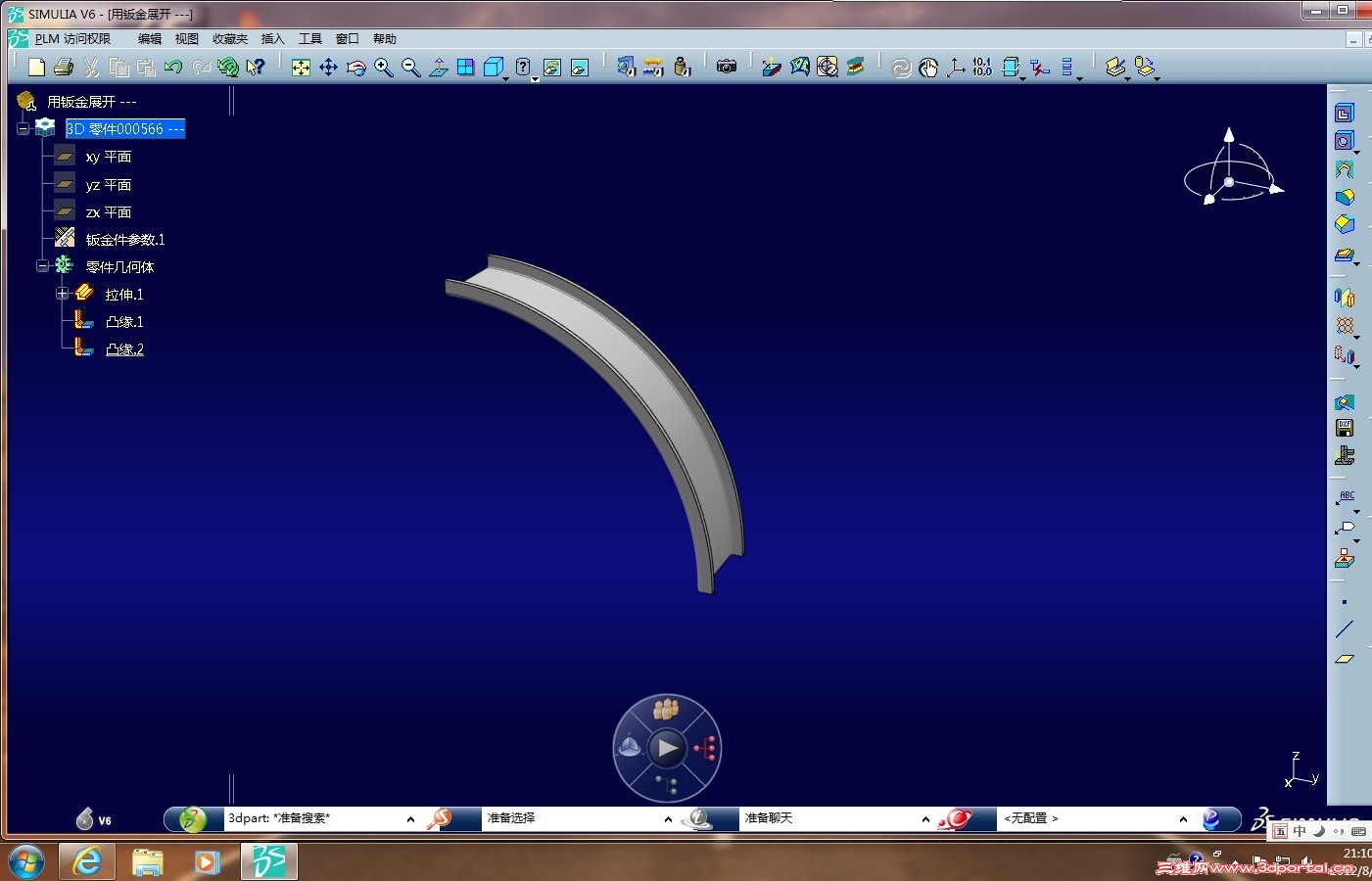

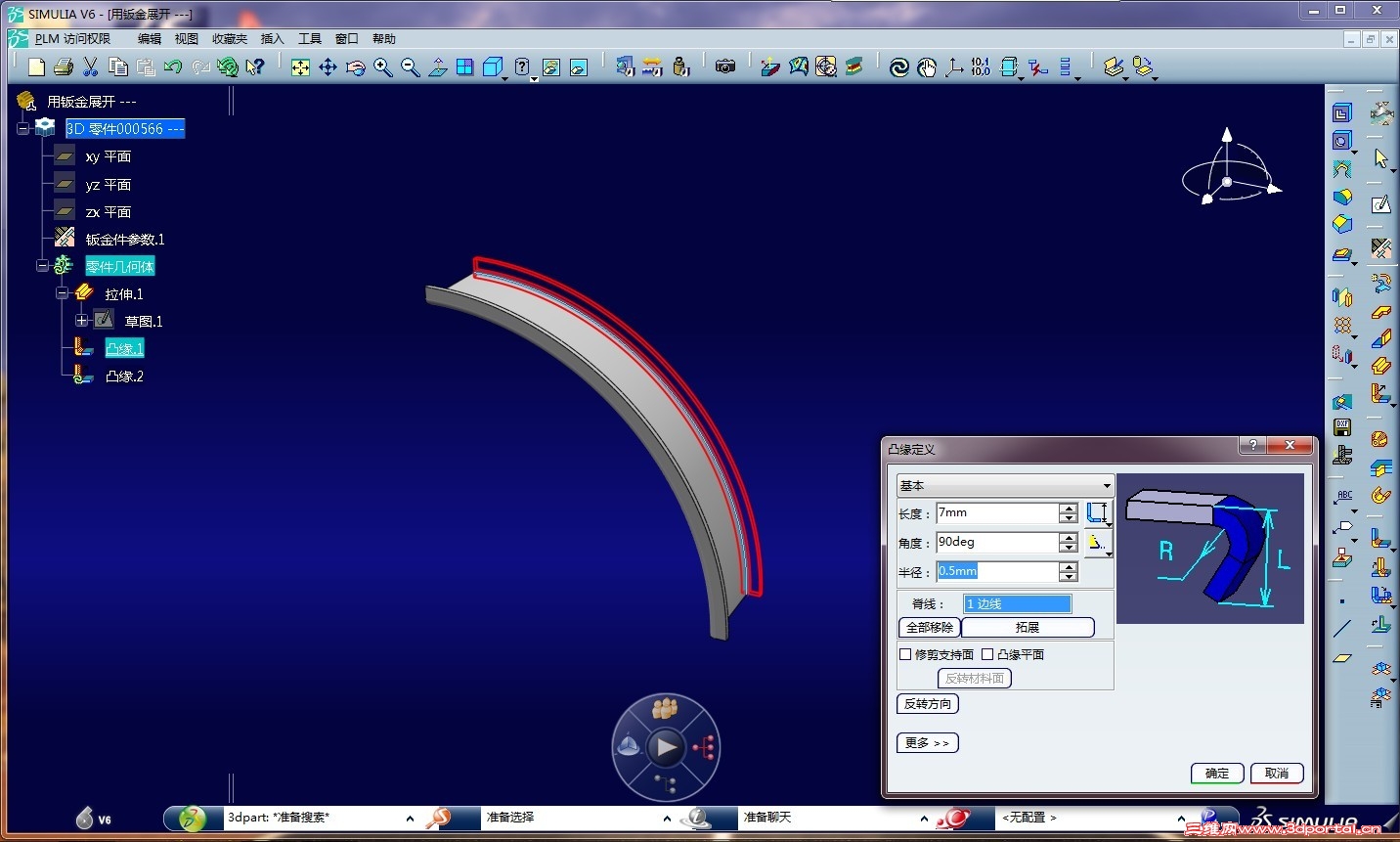

用 Inventor做的

NC@jiang@nan · 发表于 2012-8-18 23:51:55

用别的软件解决SW使用中遇到的问题，意义……
个人觉得，这个东西，如果实际加工中就不是用钣金的方法加工出来的，就不要强求一定要用钣金功能去做图。这个东西，似乎是滚圆加工，滚圆时，材料是会有变形的，用钣金功能做，就算能展开，算出的材料和实际加工用的材料也不会一致。最简单的画图方法，那就用扫描或者放样吧

杀苏 · 发表于 2012-8-19 08:12:03

KCKK 发表于 2012-8-18 22:25 static/image/common/back.gif
" C* i3 Y8 }7 [4 p/ v/ n' |3 k7楼的不好用。

再回答下我10楼的问题

KCKK · 发表于 2012-8-19 08:37:44

杀苏发表于 2012-8-18 14:42 static/image/common/back.gif
! r: O9 e4 Y: e& V0 P: d扫描法兰一定要勾选沿路径平展才能展开是么？还有下面那个内部材料是什么意思，我试过勾和不勾，好 ...

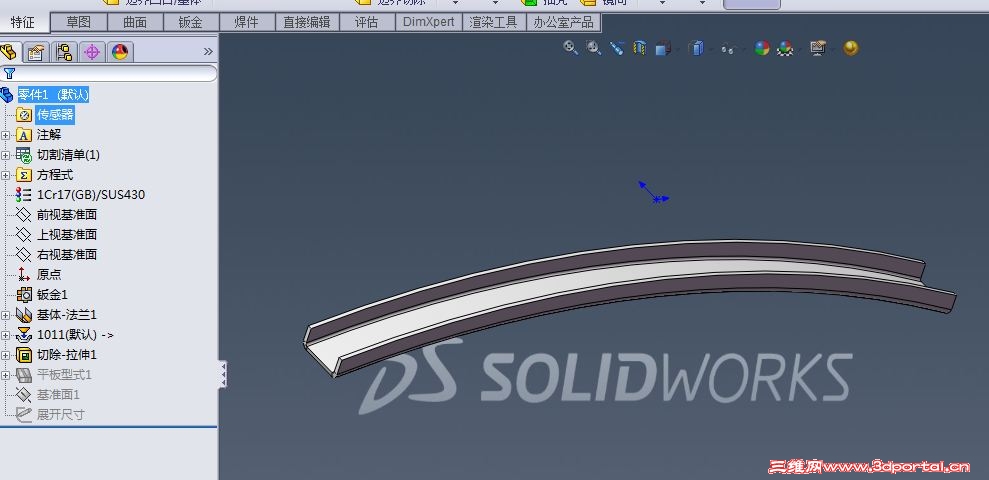

我什么都没勾选，基体法兰是做了其中一个小边，后然做扫描法兰的。

KCKK · 发表于 2012-8-19 08:53:55

hongwei_1987jp 发表于 2012-8-18 22:45 static/image/common/back.gif, f$ S: \8 O8 X3 a
SW的板金功能还不够强
& k" X V% Y' l8 d) W5 p+ V# S
, v. W2 s. H9 F2 X1 c( T用 Inventor做的

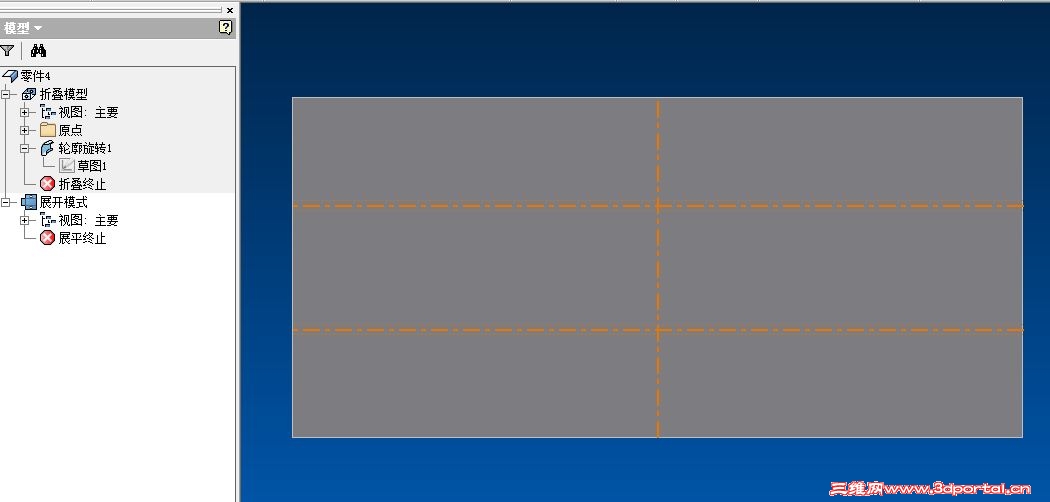

你可以把这样的展开形状做出这的成型件吗？
我认为这样的展开形状跟SW一样不可用！
还是19楼说得有理：
用别的软件解决SW使用中遇到的问题，意义……: {5 i$ [9 D- \7 O( }( Y0 Q" b- B! ^9 }( C ?+ q$ f/ q
个人觉得，这个东西，如果实际加工中就不是用钣金的方法加工出来的，就不要强求一定要用钣金功能去做图。这个东西，似乎是滚圆加工，滚圆时，材料是会有变形的，用钣金功能做，就算能展开，算出的材料和实际加工用的材料也不会一致。最简单的画图方法，那就用扫描或者放样吧
5 U! k; t4 w4 {! b3 ^4 J( y" [4 Q& ~- s+ i: q1 s& Y! @$ e5 l

hongwei_1987jp · 发表于 2012-8-19 09:30:40

KCKK 发表于 2012-8-19 08:53 static/image/common/back.gif
3 n7 v! K( @" `- f* a9 c, _你可以把这样的展开形状做出这的成型件吗？ q- e9 o' l0 C% K& H
我认为这样的展开形状跟SW一样不可用！$ n1 [1 Y& @9 ]
还是19楼说得有理： ...

SW做的，能不能用，就不知道了

KCKK · 发表于 2012-8-19 09:40:16

hongwei_1987jp 发表于 2012-8-19 09:30 static/image/common/back.gif
) D6 G! H+ i8 z; v+ aSW做的，能不能用，就不知道了

你认为两个零件的形状一样吗

hongwei_1987jp · 发表于 2012-8-19 10:03:15

我发IN的模型不是说明IN的展开就是正确的。

只是说明，SW有不足的地方，各个软件各有所长，软件本身做不到的功能，也是无奈的，不必那么执着的去要求这个软件来完成。
可以借用其他软件，插件等来达到自己的目的。

315186034 · 发表于 2012-8-19 10:13:00

就算其他软件展开有误差，但至少知道一些特殊五金件展开后的形状！
