solidworks 如何立体图剖视为什么不行

beicandexiong · 发表于 2012-9-13 10:48:10

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位大侠：

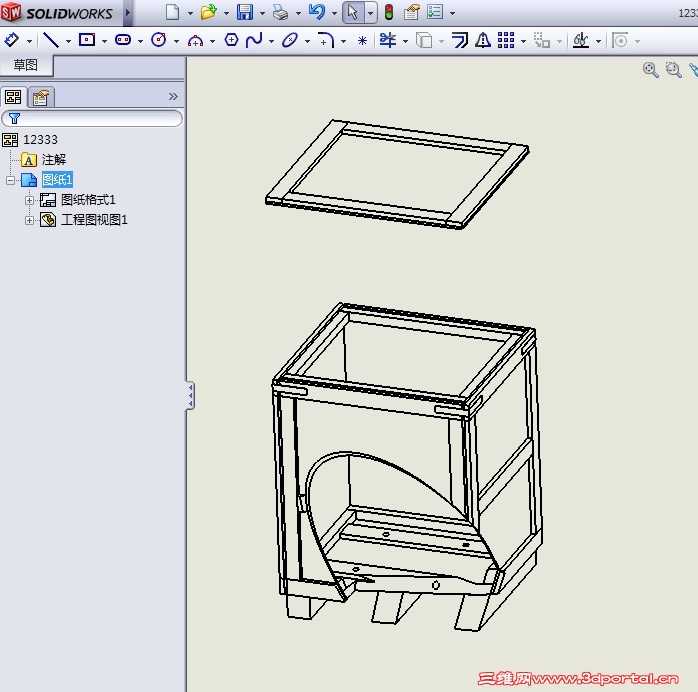

你们好！现遇到一个问题，我制作的箱子导入工程图投影成立体图，想做个局部剖视图，但是不能作出，请查看附图：

fsjt · 发表于 2012-9-13 22:23:33

本帖最后由 fsjt 于 2012-9-13 23:07 编辑

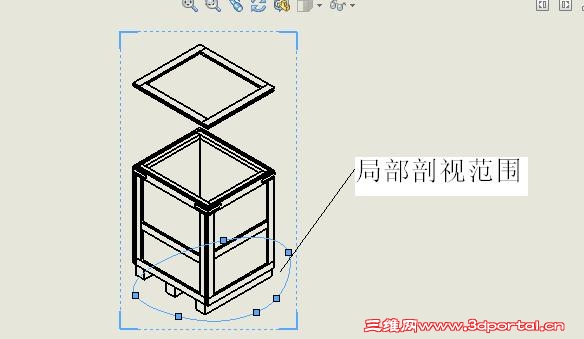

楼主这种"局部剖视图"吗?

其实你用的"样条曲线"最好点锁注各位置的边线,否则不知画在那位置和距离........


beicandexiong · 发表于 2012-9-14 13:44:10

fsjt 发表于 2012-9-13 22:23 static/image/common/back.gif
R# G# P3 _ U1 o5 @+ K5 j楼主这种"局部剖视图"吗?
, { Y/ l% B5 l; T: n# t# M" C
* {7 \( ]! u3 A5 b3 b& O其实你用的"样条曲线"最好点锁注各位置的边线,否则不知画在那位置和距离...... ...

恩就是这个效果谢谢了

beicandexiong · 发表于 2012-9-14 13:44:59

寂静天花板发表于 2012-9-13 18:18 static/image/common/back.gif
+ S' }3 j. e! _4 K3 a, f明明是轴测图，叫什么立体图，立体图是指零件文件和装配体文件。好好补补制图基础。$ w5 t+ ]+ A- X) e/ | ]
轴测图压根没有什么局 ...

恩但是实际效果需要轴测图做成局部剖视内部结构不是可以看出来了吗

beicandexiong · 发表于 2012-9-14 13:45:54

谢谢各位大侠的鼎力支持

HUA见证发展 · 发表于 2012-9-26 16:19:02

仔细翻阅前面文档，还有值得借鉴的地方，谢谢各位交流，使更多人受益。

默尐尐 · 发表于 2012-9-27 10:30:46

像你这种可以直接用隐藏部分零件啊，你可以把外面的包装铁皮隐藏掉就看的到里面的东西了啊。不一定要用局部剖的，等轴测用剖的有点奇怪，不太好看
