如果画二个管道交叉立体图？新手，急求

千千阕歌

如题因，为教学用，要画二个空心管道相互交叉！~

陳志強

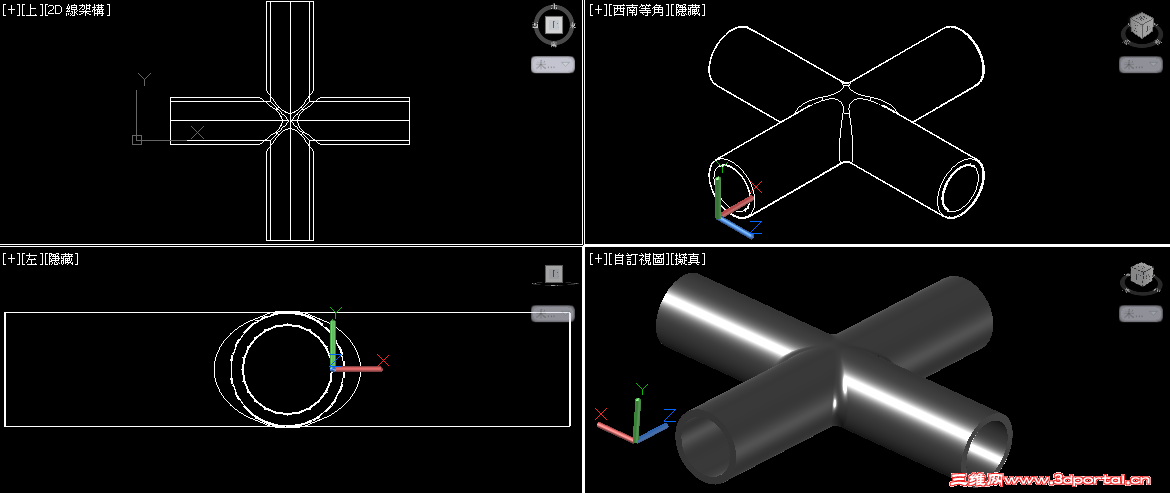

( m0 ?0 ]/ p/ R3 n
/ e( l" M0 M# _- B- T. w. j6 C# D) f


% n5 W- \, ]0 n9 o  t
7 L, u" f2 A9 g# L) O8 q* y


1 Z1 j+ {' I9 }, ?9 N5 N$ x
, w& p; t2 m& p% M$ P: Y

千千阕歌

楼上的哥们，谢谢你了，图是能看明白的，可是还没有画出来，能给个更详细点的过程么？
这是二根相同管径的交叉，如果是一个细管，，接入检查井怎么画？
就是一根细管插进一个粗管的管道壁的画法e8c4

zgssd

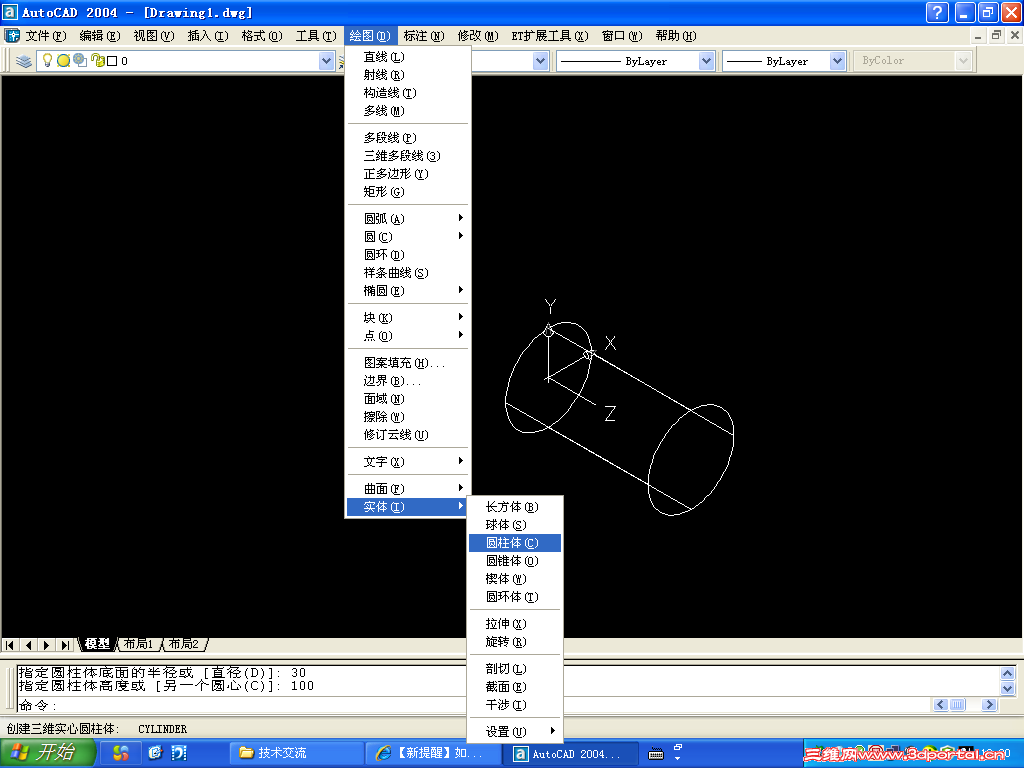

先用这个命令画一个粗圆柱体
" c0 w% {1 V: \  @0 f

zgssd

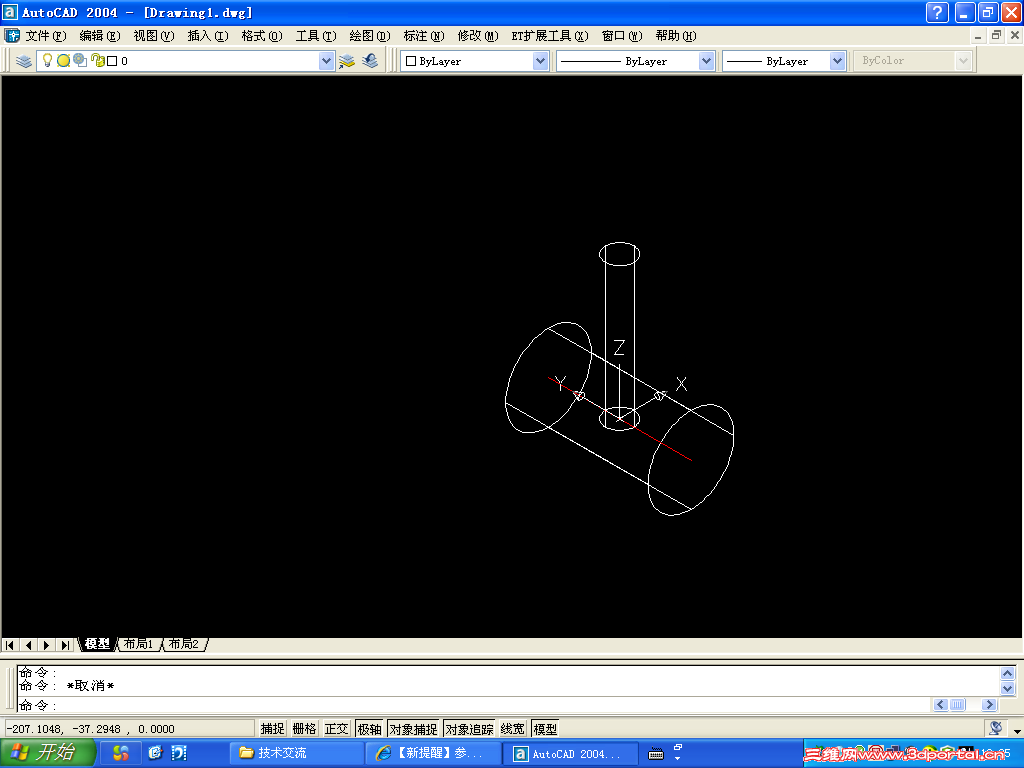

再用相同的命令画一个细圆柱体，并与前者相交。
7 w; z- F# A6 E9 K1 j* c  y: d

zgssd

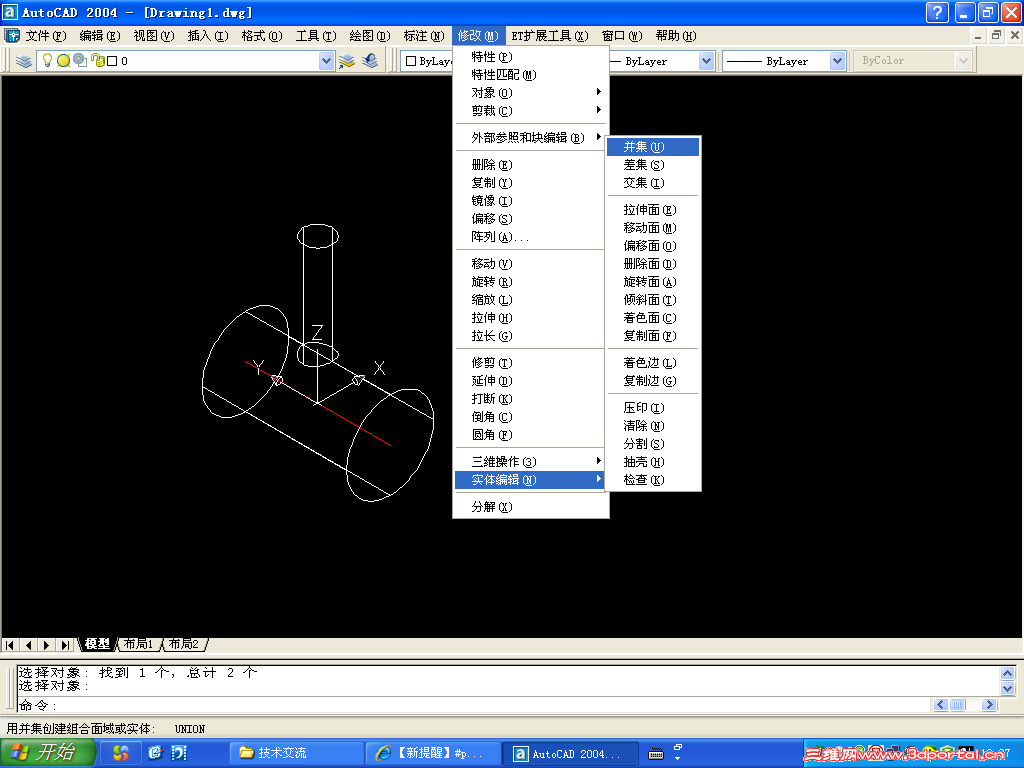

用这个命令将它们合在一起
, A" P8 K$ P& B

zgssd

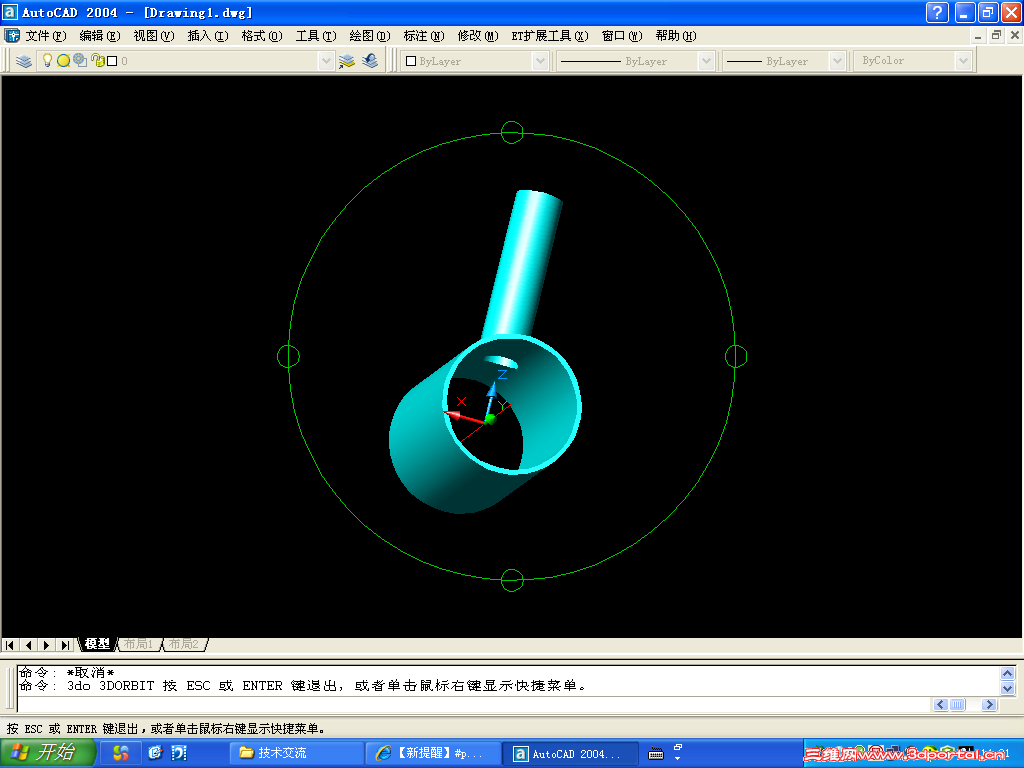

按一定壁厚抽壳完成

, }; Q& m9 _$ p, I

zgssd

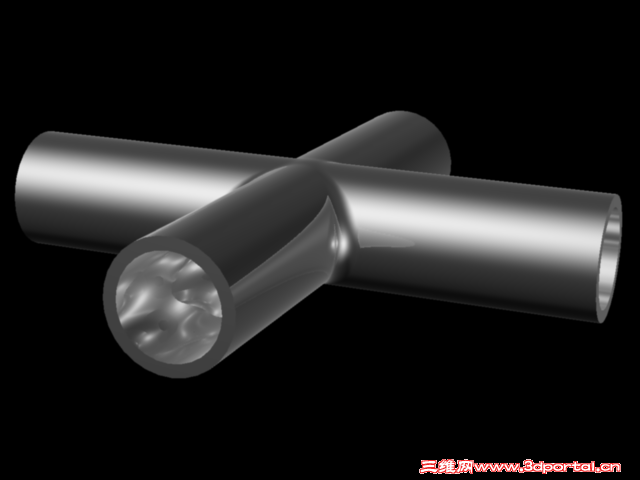

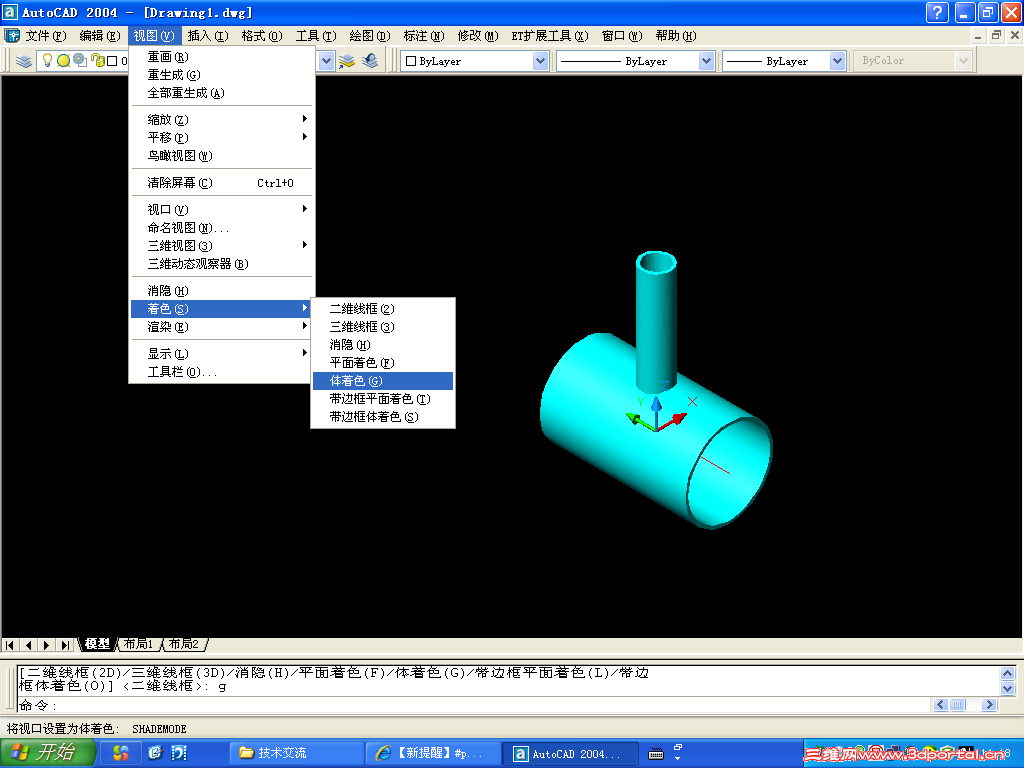

着色看看
6 |- @- }( V) @3 ?- A% R+ Z2 x8 g

zgssd

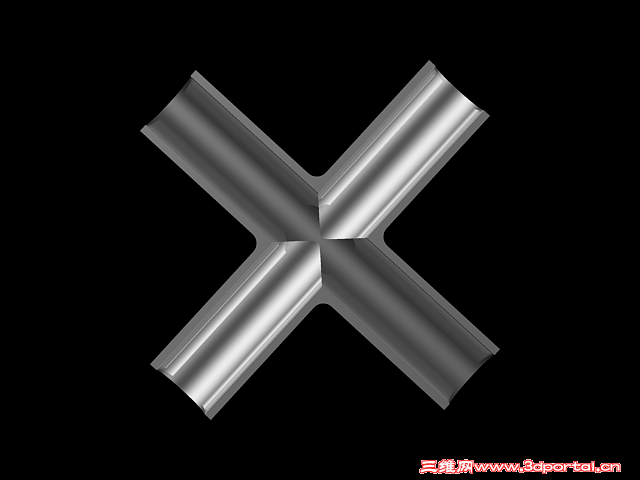

换个角度看看
3 ]/ E% W! D8 e, V

zgssd

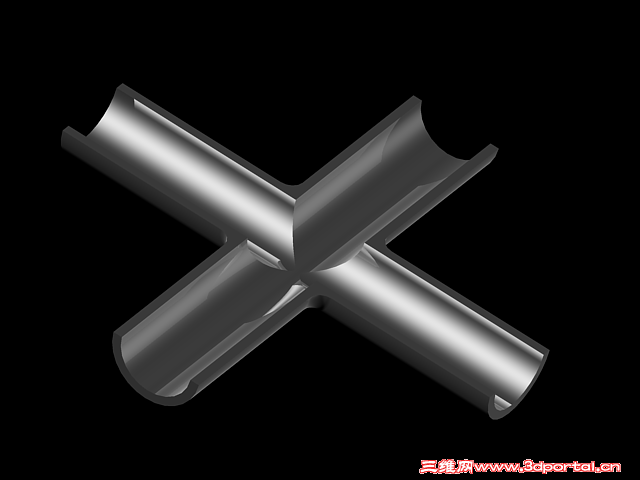

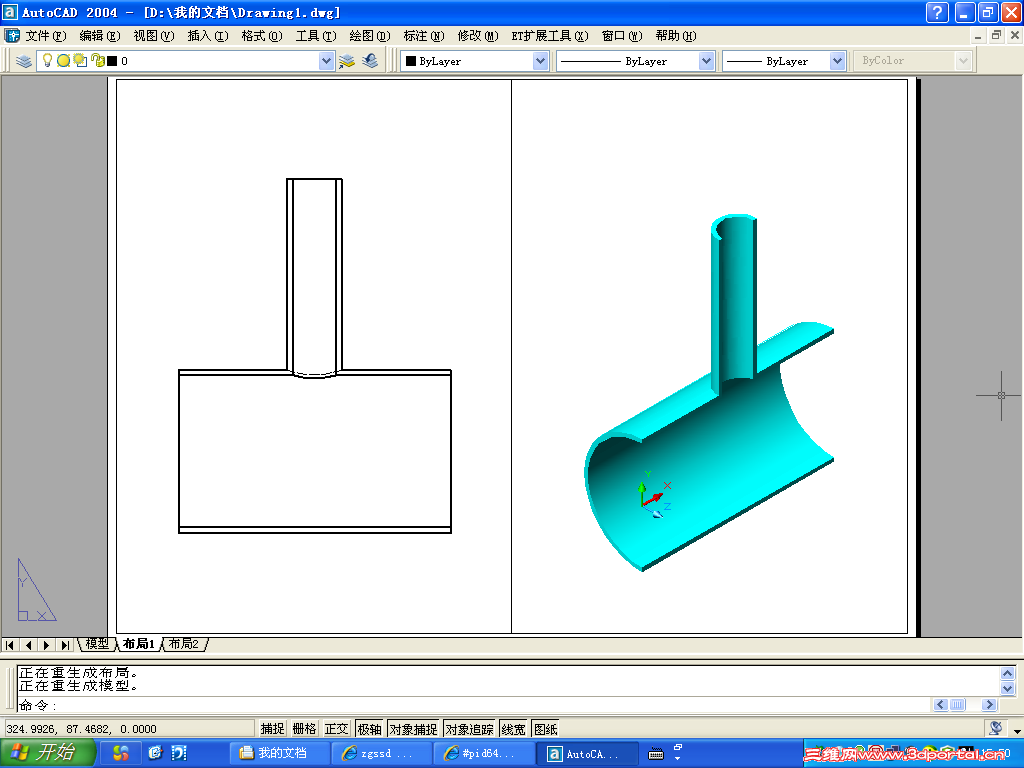

剖看看看
