[原创] <风车建模-动态旋转>图文教程

[复制链接]
发表于 2012-11-6 19:58:27 | 显示全部楼层 |阅读模式 来自: 中国广东汕头

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 唐昕晨 于 2012-11-6 20:03 编辑 . u  j4 d; B, a; n- U) s0 f- J
" k0 W# ?# L9 ~2 g

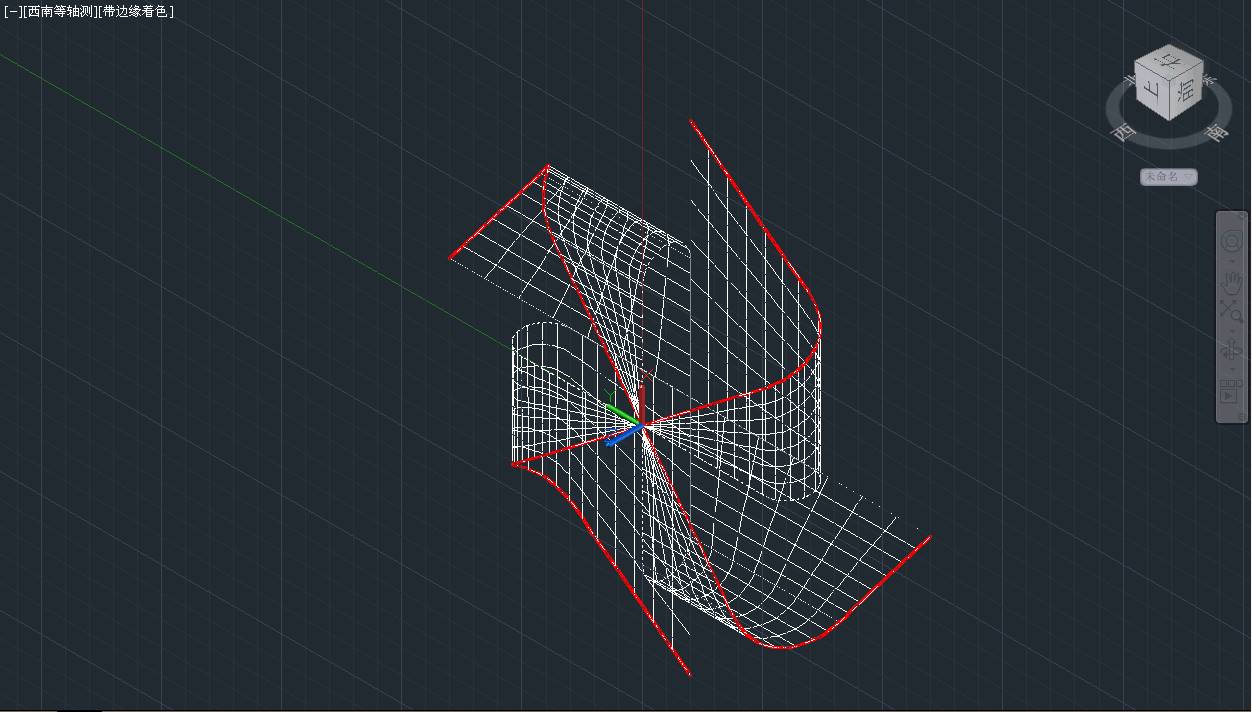

先来看一下动态效果图,在CAD里面直接建模,及加载脚本使其直接在界面里动态旋转。% x1 B& r0 E6 u) b- N4 w
gif.gif ) i4 \$ n/ f3 W# }8 J
' \) P! _! A3 w! i

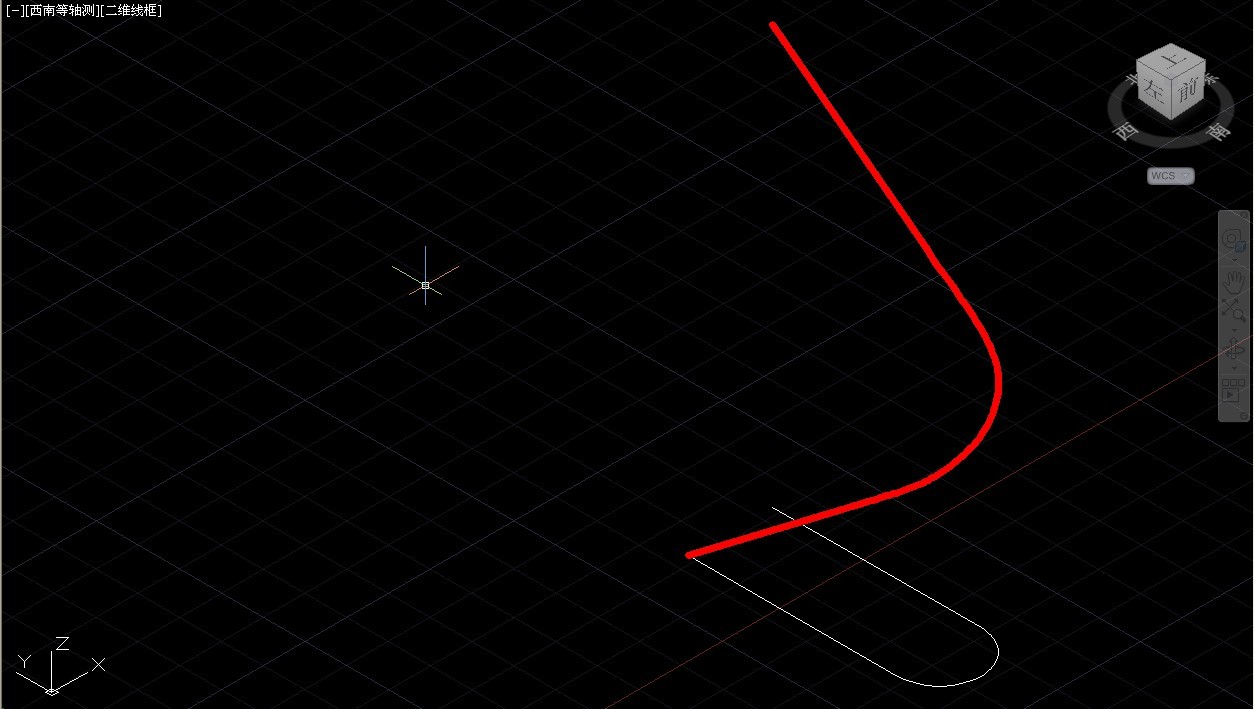

第一步、如图,用多段线绘制出直线长度为250,圆弧直径为100的轮廓(注意:轮廓必须为一个整体)。
+ c- Q6 g5 b# c8 V/ |: _ 1.jpg

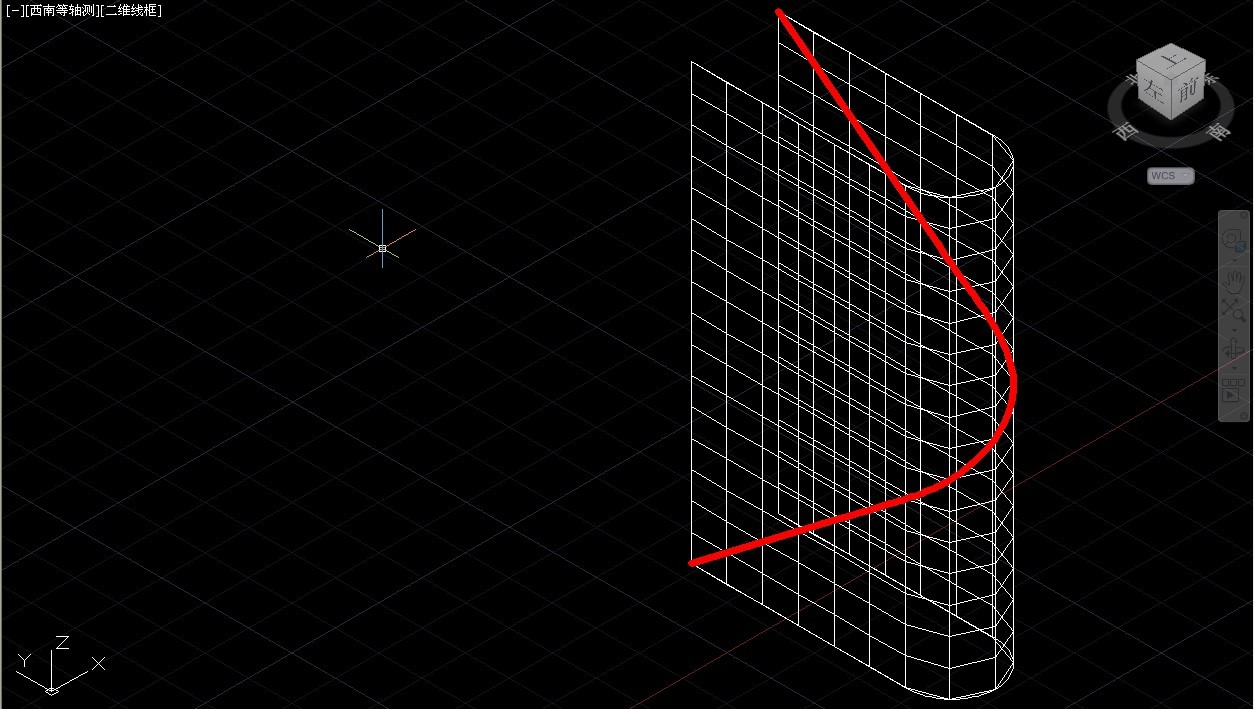

" D' d# l7 ~; B0 {第二步、把第一步的轮廓往Z轴复制,距离为500。以及绘制两条垂直直线,如图:
% V0 N' c) V% \7 h 2.jpg

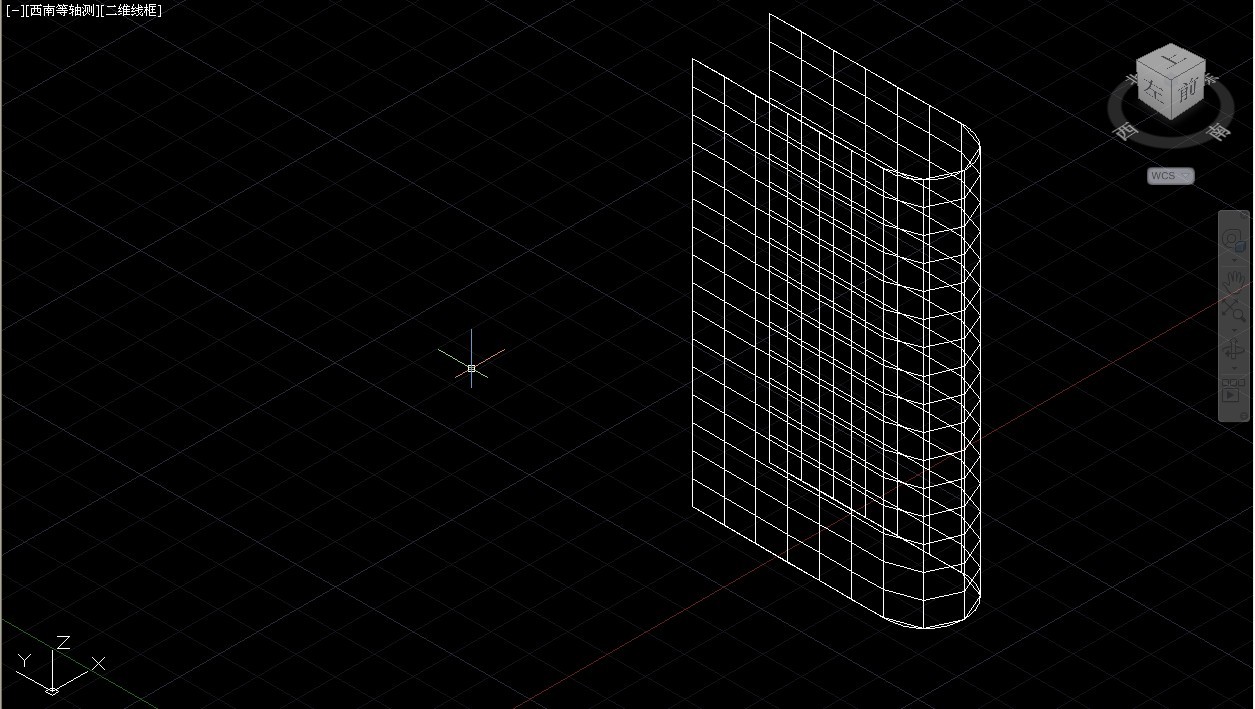

. X! Z6 k5 i9 l第三步、设置系统变量“surtab1"值为16,“surftab2”值为16。再用“边界网格”选择四线轮廓线进行创建。4 b  m2 v7 U5 T+ G! |: z

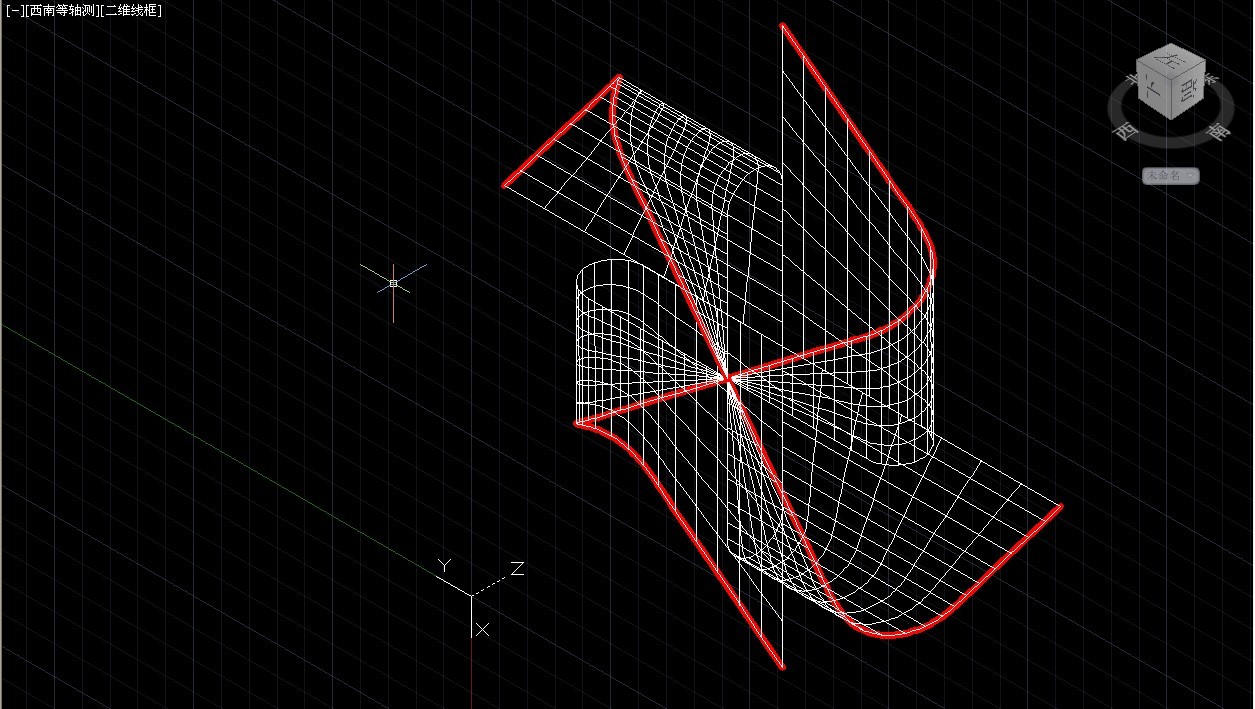

, Y- ?8 Y  @( }/ s6 H* C, K+ G第四步、以左下角为起点,用样条曲线依次连接网格的对象线,效果如图:
% S$ @) s% ^  k 4.jpg
1 r' x% z7 C! w. w6 T" }第五步、绘制完样条曲线后,删除或隐藏网格,再用放样命令,对风车的轮廓进行放样,
. ]$ U. Y$ J9 }: R 5.jpg
& }+ R9 F9 P  u2 V8 N
8 h( e1 i# B+ `& s- `9 @- Q 6.jpg
5 r: A9 q! L- U* \第六步、对对象进行阵列,最终模型就完成。" P. ^  r0 C1 l
: S* s4 H! O9 T1 T. j, {# {% b7 }" j. ^0 b( P5 s
8.jpg 7 K: ^9 K% ^5 k0 w4 Y- t0 a( [; f
接下来,我们就来对风车加载一个脚本,使直接在界面中旋转起来。
/ G# q& B2 b* \( q2 V2 Z& [; H2 U( A# E' D/ o+ x% I9 Q) g
1、首先打开电脑的“记事本”,输入以下内容,然后保存后缀名为  **.scr 的文件。, L3 p3 @% X8 y1 A3 T6 a$ l
rotate* @2 ~' c4 M5 v6 t( M
all
& u1 w. l# S3 ]+ m7 ^5 x. P8 D. o+ S3 u9 b) Q) k1 a4 O7 w, }
0,0
+ X6 U! Z/ ?' B4 ]458 n/ l# Y* p# G: ^" R
delay 10008 a7 O# Y. t1 S! ~7 ?# `2 f" \
RSCRIPT4 q/ A* K2 u" _5 m6 d/ e1 @3 z

! F! @/ P3 w% Z6 t1 Urotate
7 h# V$ O5 Z, d0 V7 E: I1 |  gall# z: `9 K0 H1 V# G6 S. s* w9 A9 N

- M" E/ V+ c% {% _0,0' {2 C2 x  b6 H2 U! u
455 `) l9 c# L, L1 u3 h+ m6 o; @
delay 1000
: A# n, d! I0 n* m7 kRSCRIPT
1 B2 O4 ]: \6 F; u4 R3 m
# E+ d6 d  s0 n+ U8 Y
2 S- N; e% R, w7 ~9 U' B2、打开风车模型。注意:必须移动坐标原点到风车的中心,以及与XY平面平行。( _  E- e' N6 [9 h
2 ~9 p9 C) h2 v8 L; K9 f) Z' H
3、单击“工具”-“运行脚本”。选择刚才创建的scr格式文件进行加载。看一下,风车是不是直接动起来了 ^^!     ^^!   ^^!......!
( F1 d/ y& {; Z* @如果想让风车旋转快一点,改变文本里面delay后的数值,数值越小,延迟的时间越少。- k* e) o7 v: a6 Q  U
