SW 大型装配体的如何合理修改机器尺寸，考虑关联问题。

Spzorro · 发表于 2012-11-14 15:35:06

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

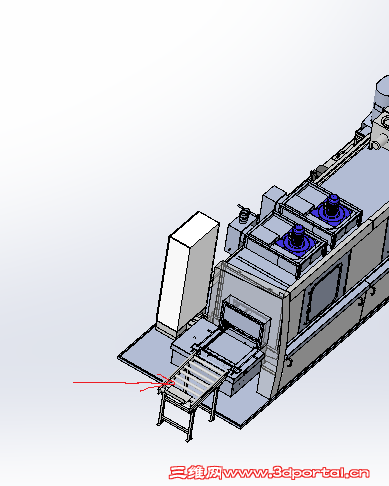

如图，假设为了满足不同厂家的需求，将原来700宽的辊道（模型），改为400宽。求修改整套装配体的思路。
1.考虑关联性。
2.孤立功能在什么地方用比较好
3.删除部分配合，然后固定好吗
4.做的时候，如何一步步保持，SW保存很麻烦。
5，修改的时候从什么地方着手比较好，从低到高还是自上而下，还是从前到后。

Spzorro · 发表于 2012-11-14 15:57:19

坐等大师出现来解答啊

wcs8848 · 发表于 2012-11-14 16:04:17

这不是一个很简单的问题吗
做几个配置就行了，要什么样的长度都可以，
配合会自动压缩的。
这个SW自己已经解决的相当好了，
你将图发给我，我帮你弄一下。

Spzorro · 发表于 2012-11-14 21:15:10

随便试试看先，没你想的简单。配合会全部联动。一个地方改了之后，会出很多错。

啥都没准 · 发表于 2012-11-14 21:24:31

在你装配的时候就要考虑好，如果你是在装配体里设计零部件最后达到想要的结果的话，就要看你的参考引用了，一般来讲配合参考很重要……
尽量做到以最少的配合约束，主要还是你的装配思路不清。理论上讲随便动一个尺寸，其它相关的都会跟着变，反正我做的装配体都是这样的，很少有错。
另外告诉楼主固定最好少用，固定约束最容易引起约束冗余……

neko · 发表于 2012-11-14 23:33:38

本帖最后由 neko 于 2012-11-14 23:35 编辑

這事不難..
就看事前規劃夠不夠詳盡思路清不清晰...

最簡單的方式是建立一個零件當草稿零件(基準零件)..裡面只要建立所需體積的方塊之類的
後面所有的裝配都參考這個草稿零件..

再搭配上數學關係式..就差不多了.....

repzk031 · 发表于 2012-11-15 00:03:19

零件少可以方便的做到，但大型机器的装配，估计是很难事先考虑周全的，必须不断的在修正设计，比如塑料机械：挤出机，上千吨的压铸机和注塑机，事先是很难一环扣一环虚拟装配下来的。

liuyong453 · 发表于 2012-11-15 08:07:32

还是一步一个脚印比教好

Spzorro · 发表于 2012-11-15 08:22:51

repzk031 发表于 2012-11-15 00:03 static/image/common/back.gif+ p% y# ^1 [& q) A" o: x7 P) ^. H
零件少可以方便的做到，但大型机器的装配，估计是很难事先考虑周全的，必须不断的在修正设计，比如塑料机械 ...

说道我心坎里去了，我只是截图了一小部分，其实这机器后面还有一大截，而且盖子里面的管路有很多，也就是说说管子也要改变尺寸，下底是尖的钣金，角度也要变。变的太多了。

还有这机器建模不是我建的，然后思路上也比较难查。

Spzorro · 发表于 2012-11-15 08:23:41

liuyong453 发表于 2012-11-15 08:07 static/image/common/back.gif
- V7 s& M0 Z; ^, c; I' Y$ R还是一步一个脚印比教好

只能走一部，算一部了。准备把先不改的组件都压缩掉。

zftchqs · 发表于 2012-11-18 11:16:35

大型组件的设计变更确实很麻烦，因为参照的引用会很多，很复杂，甚至是相互交错着的，一单一个参照去掉了，会出现一堆问题。所以说不像有些人说的那样简单，当然，在早期的时候尽量的规划好，减少一些不必要的参照、可能消失的参照，会对后期的设计变更减少很多麻烦。
让我们共勉吧！

雨后江山 · 发表于 2013-6-2 22:30:37

有道理，，好些事先是考虑不到的，只有慢慢设计，慢慢改的，，我觉得事先选参照是很重要的，也要做好一些配置，

杀苏 · 发表于 2013-6-3 07:23:32

neko 发表于 2012-11-14 23:33 static/image/common/back.gif
; E5 N/ l% K. l/ ~: F這事不難.. N/ Q9 _% n. V* q8 D6 B G; K% W
就看事前規劃夠不夠詳盡思路清不清晰...

这个方法还真没想过...

谢谢。
