本人想画个齿轮，已经进行到一半了，后面的不知道该怎么画了，哪位帮个忙谢谢

553942958 · 发表于 2012-11-15 13:39:18

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本人想画个齿轮，已经进行到一半了，后面的不知道该怎么画了，哪位帮个忙谢谢，以前是用ug来设计的，今年改用sw了，有很多方法都不一样了，希望那个帮个忙。


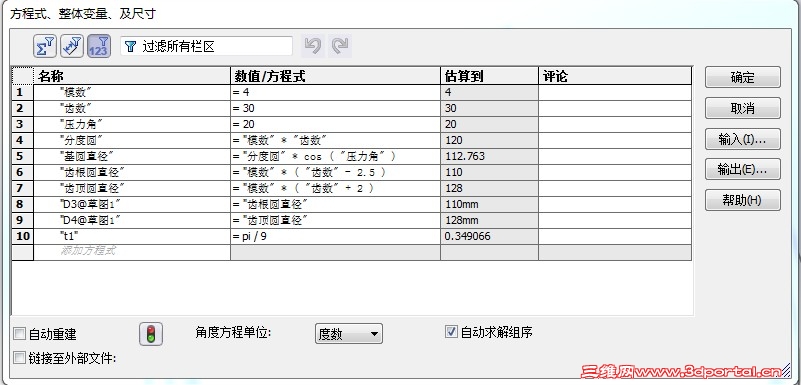

基本参数都做好了，就是不知道在这个方程里面怎么输入表达式，很ug的很是不一样。

oneteng · 发表于 2012-11-15 14:04:21

有齿轮插件，借

用就行。

553942958 · 发表于 2012-11-15 16:25:18

本帖最后由 553942958 于 2012-11-15 16:26 编辑

oneteng 发表于 2012-11-15 14:04 http://www.3dportal.cn/discuz/static/image/common/back.gif7 \+ K/ O0 `( M" I& N
有齿轮插件，借用就行。

不知道阁下出图图方便吗？
我是用来做模板的


520518 · 发表于 2012-11-16 14:46:54

在CAD里面用齿轮插件画一个平面的，再导入到SW里面生成实体！

huang-qp · 发表于 2012-11-16 15:58:19

本帖最后由 huang-qp 于 2012-11-16 16:08 编辑

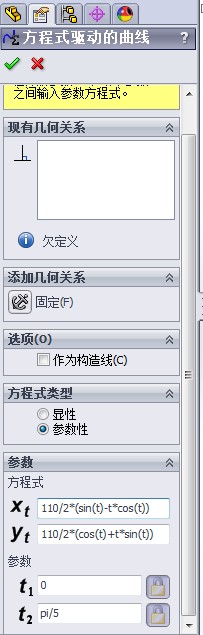

Xt="分度园"/2*cos("压力角"*pi/180)*(sin(t)-t*cos(t))
Yt="分度园"/2*cos("压力角"*pi/180)*(cos(t)+t*sin(t))

如果需要引用草图中的尺寸，用："D1@草图1"

553942958 · 发表于 2012-11-16 16:11:35

huang-qp 发表于 2012-11-16 15:58 static/image/common/back.gif
* o3 b$ l& e. u( @: b- vXt="分度园"/2*cos("压力角"*pi/180)*(sin(t)-t*cos(t))
, S4 C; G+ ^/ u8 u$ |" t# u: G6 mYt="分度园"/2*cos("压力角"*pi/180)*(cos(t) ...

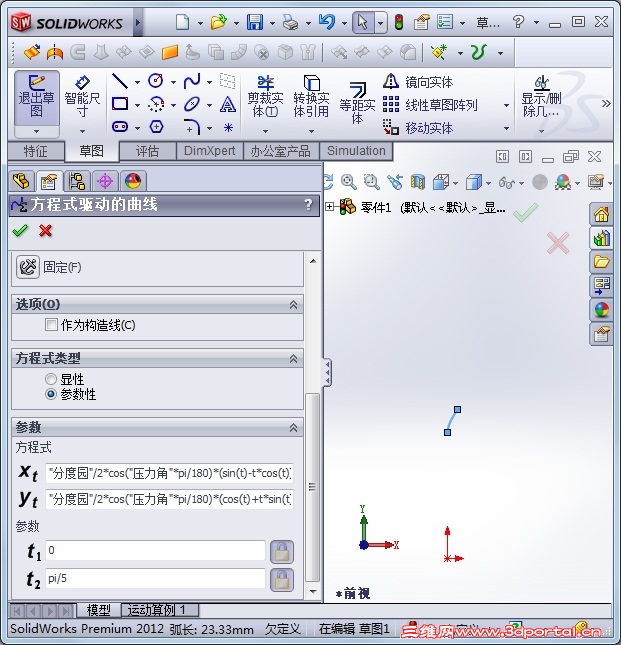

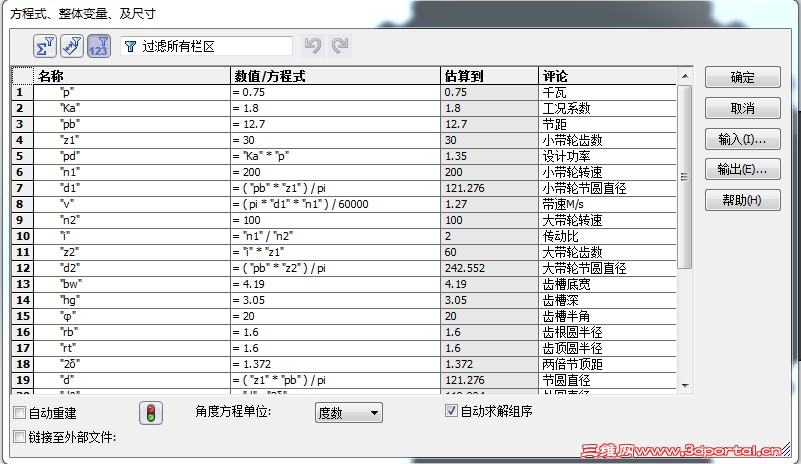

用方程

在这个框里输入可以实现吗？？？

Xt="分度园"/2*cos("压力角"*pi/180)*(sin(t)-t*cos(t))
Yt="分度园"/2*cos("压力角"*pi/180)*(cos(t)

walkinheaven · 发表于 2012-11-16 16:16:22

推荐你用geartrax这个插件。

553942958 · 发表于 2012-11-16 16:24:46

walkinheaven 发表于 2012-11-16 16:16 static/image/common/back.gif
( v( B5 T. l$ z9 O, Q6 s推荐你用geartrax这个插件。

你要不要出图，我要的是出图方便

walkinheaven · 发表于 2012-11-19 11:19:30

用geartrax建模，sw出图。

walkinheaven · 发表于 2012-11-19 11:20:19

出图还是挺方便的吧，我感觉，我没用过ug。没有对比。

阿帕奇 · 发表于 2012-11-19 11:30:04

553942958 发表于 2012-11-16 16:24 static/image/common/back.gif
3 r _- J8 G1 ^- e2 K你要不要出图，我要的是出图方便

geartrax画的出图不方便吗？

553942958 · 发表于 2012-11-19 12:29:52

阿帕奇发表于 2012-11-19 11:30 static/image/common/back.gif, g8 K) n1 R! E! f5 U5 H* k
geartrax画的出图不方便吗？

geartrax出图很方便吗。不会用哦，谢谢告诉一下。

zhangyyyuuu · 发表于 2012-11-19 20:53:23

提示: 作者被禁止或删除内容自动屏蔽

zhangyyyuuu · 发表于 2012-11-19 20:54:47

提示: 作者被禁止或删除内容自动屏蔽

autohard · 发表于 2012-11-19 21:20:57

看看，学习一下

hcc · 发表于 2012-11-19 23:27:40

geartrax很方便

阿帕奇 · 发表于 2012-11-20 08:29:12

553942958 发表于 2012-11-19 12:29 static/image/common/back.gif+ b3 E4 H4 m2 G9 n$ F1 U0 k; e1 ?
geartrax出图很方便吗。不会用哦，谢谢告诉一下。

它不是出图方便，它是个齿轮插件，输入几个基本参数后可以生成你要的齿轮
不需要你自己计算什么的。

zhjailfq · 发表于 2012-11-20 08:41:57

我以前画过链轮，我的方法是在先在CAD里画好轮廓，再导入到SW中，再画三维模型。不过我在CAD中画之前计算了很多参数，貌似有点麻烦

553942958 · 发表于 2012-11-20 11:12:10

阿帕奇发表于 2012-11-20 08:29 static/image/common/back.gif
1 h7 l, }5 B0 {0 Y( A它不是出图方便，它是个齿轮插件，输入几个基本参数后可以生成你要的齿轮) h. ~* F; x) Q7 W
不需要你自己计算什么的。

哦知道了，

licoolicoo · 发表于 2012-11-20 12:56:33

零件库里的一般也可以用的啊。上面有国标的

幸福_真好 · 发表于 2012-11-22 17:31:28

sw 工具有另外迈迪插件不错

幸福_真好 · 发表于 2012-11-22 17:32:37

553942958 发表于 2012-11-15 16:25 static/image/common/back.gif. u3 p/ b0 A. ?0 ~" w$ d) o7 |7 @
不知道阁下出图图方便吗？$ }9 E2 p; a( C2 a1 `9 \
我是用来做模板的

2位图模版给传一个吧 565657562@qq.com

jixiezhe · 发表于 2012-11-22 20:17:32

可以用插件话齿轮的，就是锥齿轮出工程图的时候很难

20091952 · 发表于 2012-11-23 08:14:23

调用零件库里的

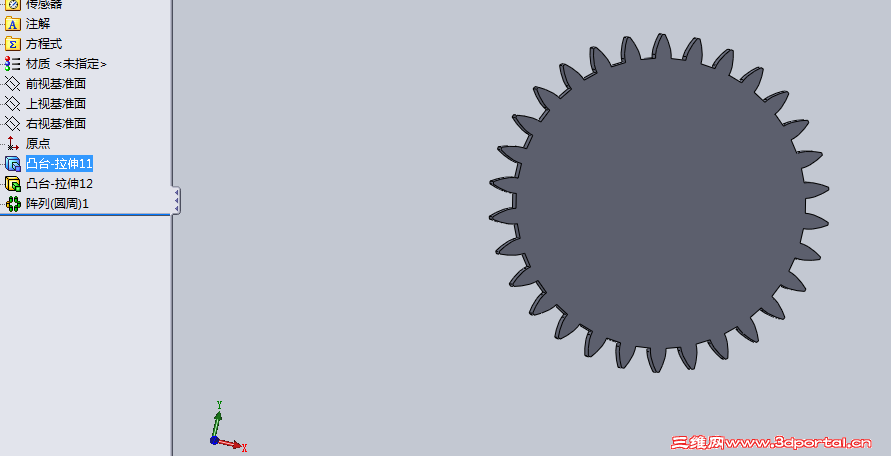

wang259 · 发表于 2012-11-24 19:40:26

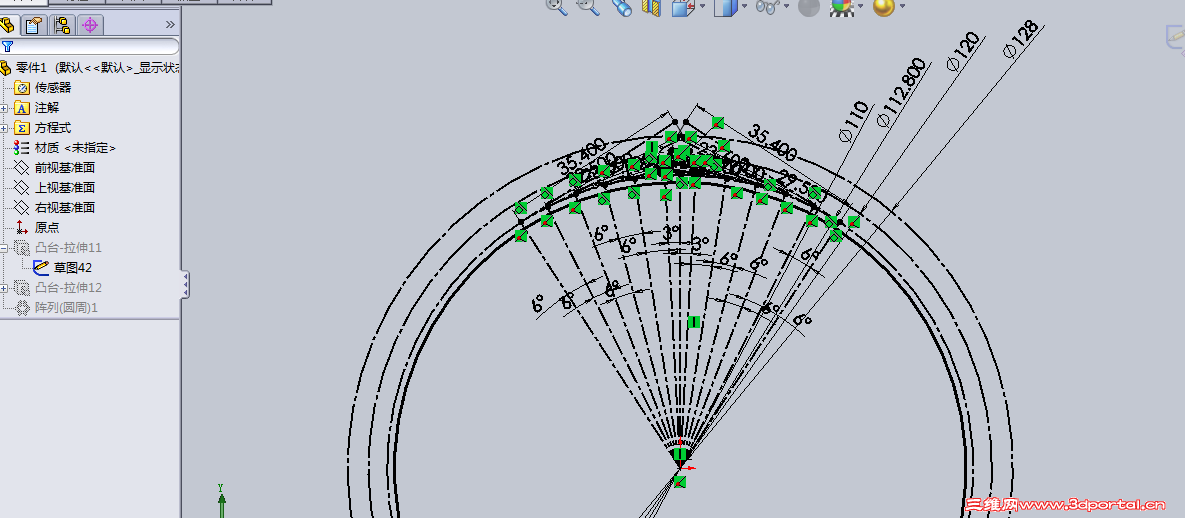

按照你的尺寸画出来了
