这样的板金如何展开

yh2008 · 发表于 2012-11-24 08:12:06

您需要登录才可以下载或查看，没有帐号？注册

x

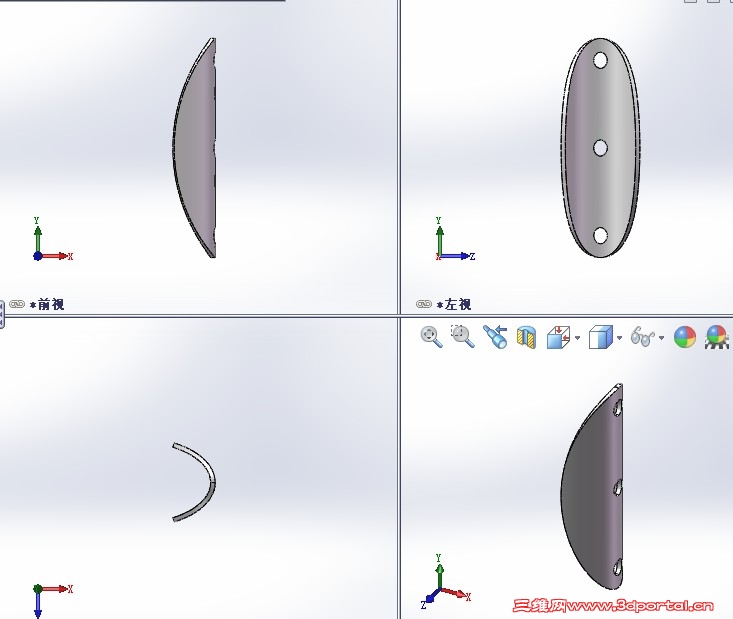

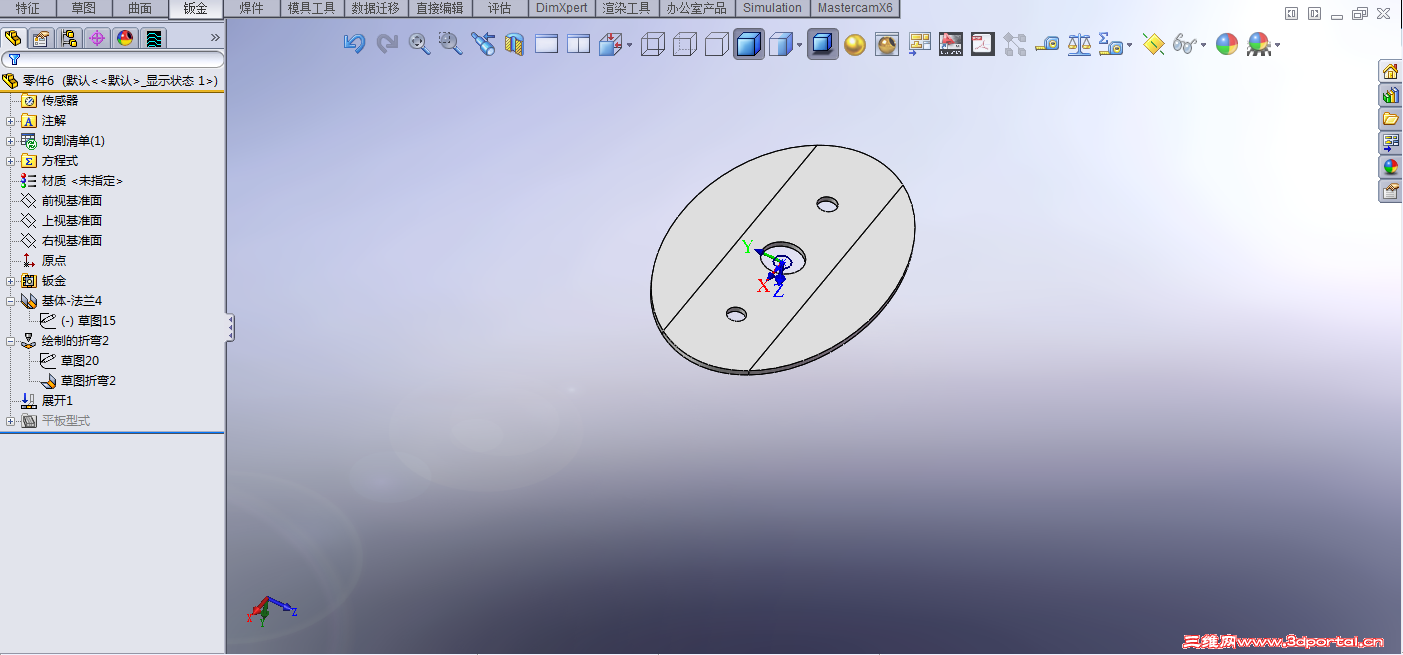

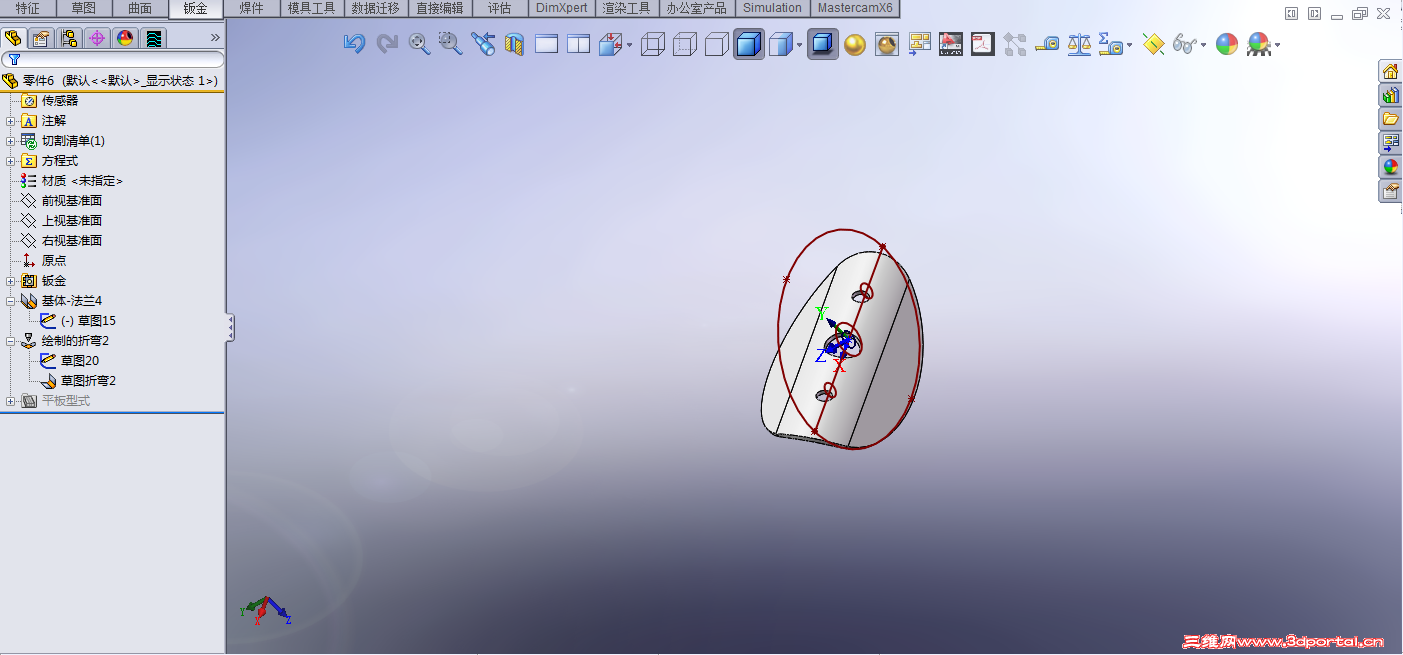

下图这样的板金不知大家有没有好的展开方法

yh2008 · 发表于 2012-11-24 08:15:14

附上2013版本的图档
请大家帮忙试试看

板金.zip (358.88 KB, 下载次数: 16)

S0501 · 发表于 2012-11-24 09:40:44

钣金模块下做可以展开的
轮廓，生成钣金，切除，不行？

或平板模式，画草图线折弯！

SW0605 · 发表于 2012-11-24 12:57:25

S0501 发表于 2012-11-24 09:40 static/image/common/back.gif) G! n- l9 J9 s. l
钣金模块下做可以展开的
+ s! p0 D/ c$ V轮廓，生成钣金，切除，不行？

好像不行吧，也可能是我水平有限吧

eric-xm · 发表于 2012-11-24 14:15:20

mark一下，下周去公司试试。
应该是可以的。固定面确实不好选。
实体画好再转换成钣金，让软件自己处理呢？

zhaowenzhu · 发表于 2012-11-24 14:55:00

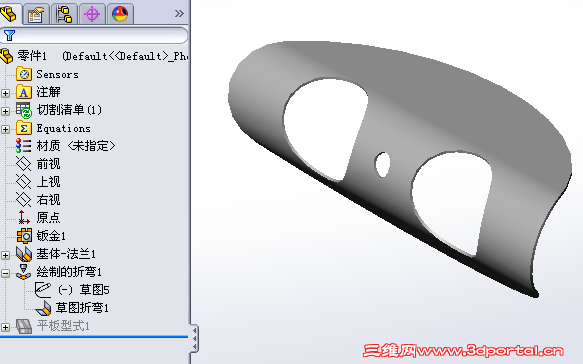

版主说得对，你看

S0501 · 发表于 2012-11-24 15:17:44

SW0605 发表于 2012-11-24 12:57 static/image/common/back.gif
; h# t8 h8 T& S/ Y' n好像不行吧，也可能是我水平有限吧

看了搂主的文件，是个椭圆的轮廓，SW展开不了

一定要想得知展开尺寸，可以变通一下

S0501 · 发表于 2012-11-24 15:46:06

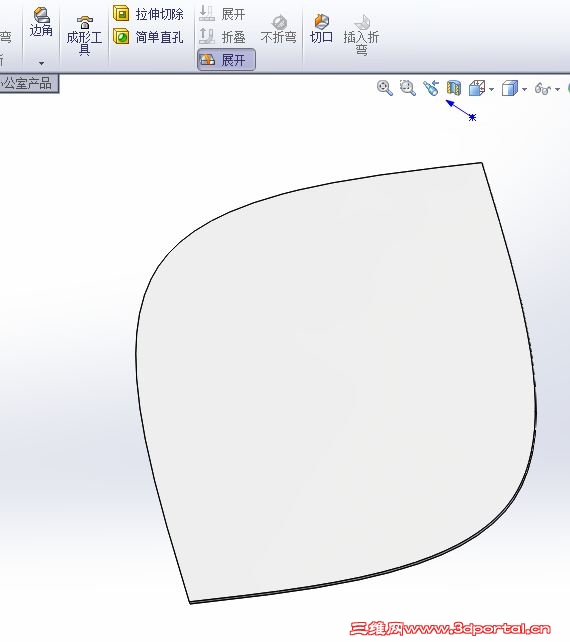

这样的一个形状

yh2008 · 发表于 2012-11-25 14:22:50

zhaowenzhu 发表于 2012-11-24 14:55 static/image/common/back.gif
5 A9 U4 T1 E- ]/ a O版主说得对，你看

从正面看是一个蛋形的
如果没有最后的一个蛋形是可展开的、

yh2008 · 发表于 2012-11-25 14:23:34

S0501 发表于 2012-11-24 15:46 static/image/common/back.gif* ?) ^8 F6 \$ f: d/ c) T
这样的一个形状

没有展开过

想像展开后不应是这样的

飘渺尘世 · 发表于 2012-11-25 14:41:34

因为没有了直边，所以展开不了
你可以保留一点直边试试

zhaowenzhu · 发表于 2012-11-25 14:43:52

我出的图形能展开的啊

飘渺尘世 · 发表于 2012-11-25 16:19:31

zhaowenzhu 发表于 2012-11-25 14:43 static/image/common/back.gif
4 Y" V" @) c- j2 b: L我出的图形能展开的啊

你那样的，是个圆形的，楼主的是个椭圆的

飘渺尘世 · 发表于 2012-11-25 16:21:47

用In做了，也是不行的，报错不能展开，顶边留出直边可以展开

xxf-1 · 发表于 2012-11-25 16:45:04

用插件试试看!

11-25.rar (124.36 KB, 下载次数: 11)

ydhuie · 发表于 2012-11-25 21:56:04

本帖最后由 ydhuie 于 2012-11-25 21:59 编辑

可以啊，用绘制折弯
用展开，选圆弧位就可以展开的

yh2008 · 发表于 2012-11-26 08:22:10

ydhuie 发表于 2012-11-25 21:56 static/image/common/back.gif
# {+ k& @% D0 }7 {: r3 G/ W" v! h可以啊，用绘制折弯
$ M% A8 K8 w! X+ a8 r7 d用展开，选圆弧位就可以展开的

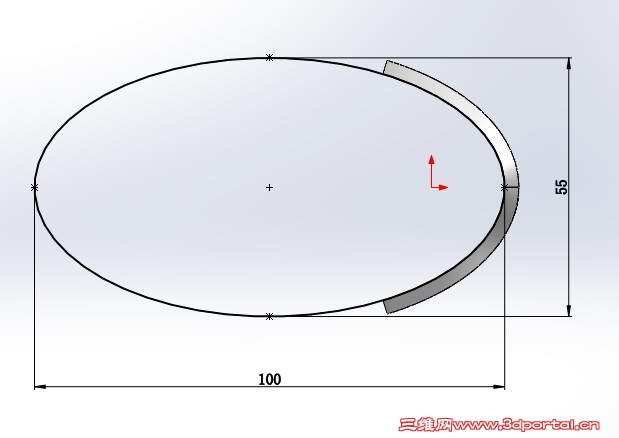

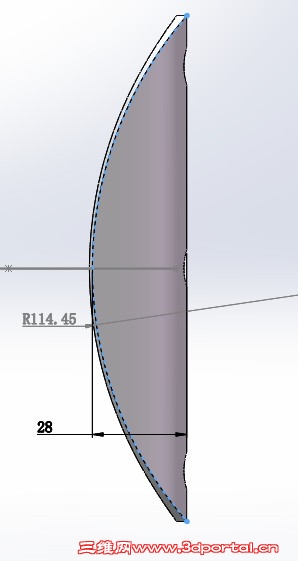

注意此板金
1.从上面看是一个椭圆
不是圆的或弧线组成的

2.从侧面看是一个弧线

yh2008 · 发表于 2012-11-26 08:25:39

xxf-1 发表于 2012-11-25 16:45 static/image/common/back.gif
6 b: _& g8 ]* W, }7 Y. |8 a用插件试试看!

不知你用的是什么插件展开的
可以用我的图档展开吗

xxf-1 · 发表于 2012-11-26 10:31:32

用Logopress3插件,你的图档是SW13我打不开,请转成其他格式我帮你展开.

yh2008 · 发表于 2012-11-26 12:23:56

xxf-1 发表于 2012-11-26 10:31 static/image/common/back.gif
" f5 E- V' ?* f. f& J3 D用Logopress3插件,你的图档是SW13我打不开,请转成其他格式我帮你展开.

图档转成了XT的请帮忙看一下谢谢

板金.zip (52.01 KB, 下载次数: 2)

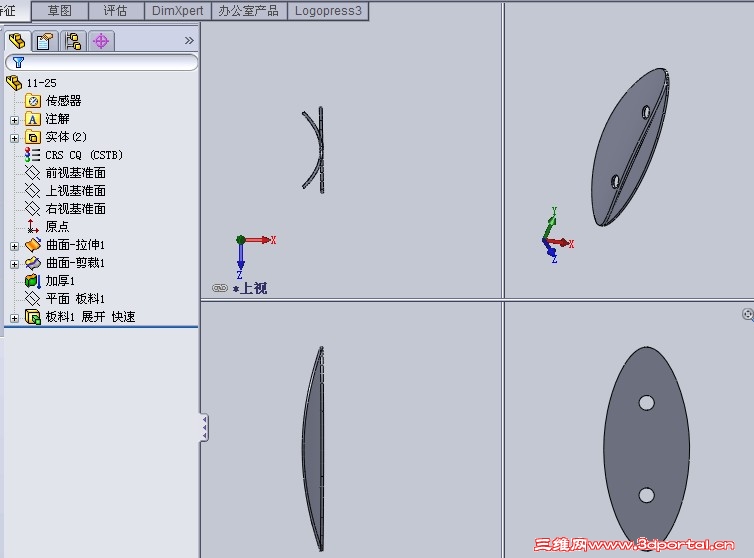

xxf-1 · 发表于 2012-11-26 14:50:59

给参考.

01.rar (155.9 KB, 下载次数: 4)

ljc15988 · 发表于 2012-11-26 14:55:34

版本太高了打不开啊

yh2008 · 发表于 2012-11-26 14:55:42

xxf-1 发表于 2012-11-26 14:50 static/image/common/back.gif1 T: u' `8 n K$ O) ^. O
给参考.

多谢你好
看来我也得学学那插件了
