此反光罩谁能帮忙解决画法，谢谢！

流浪季节 · 发表于 2012-11-30 15:56:58

您需要登录才可以下载或查看，没有帐号？注册

x

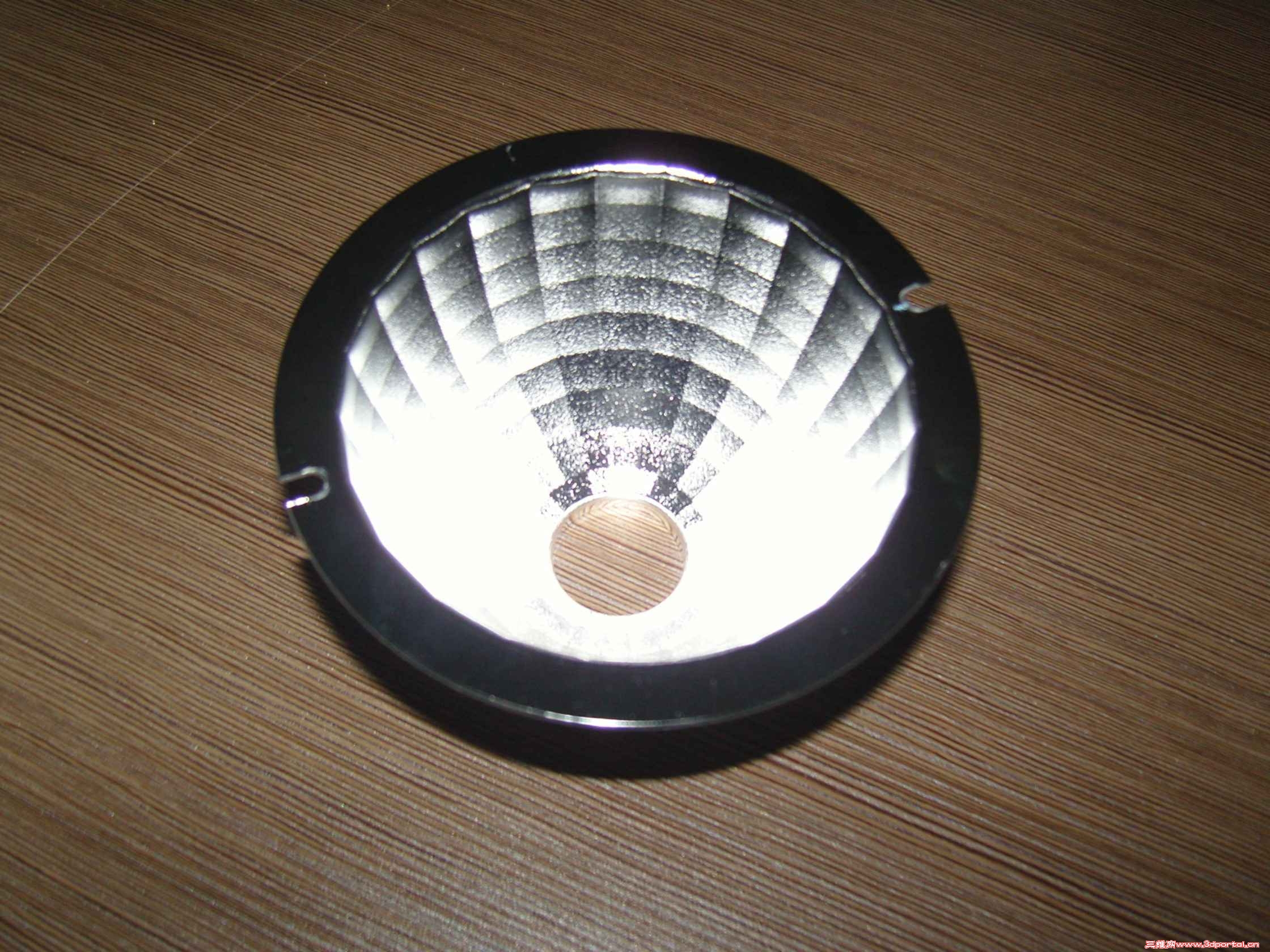

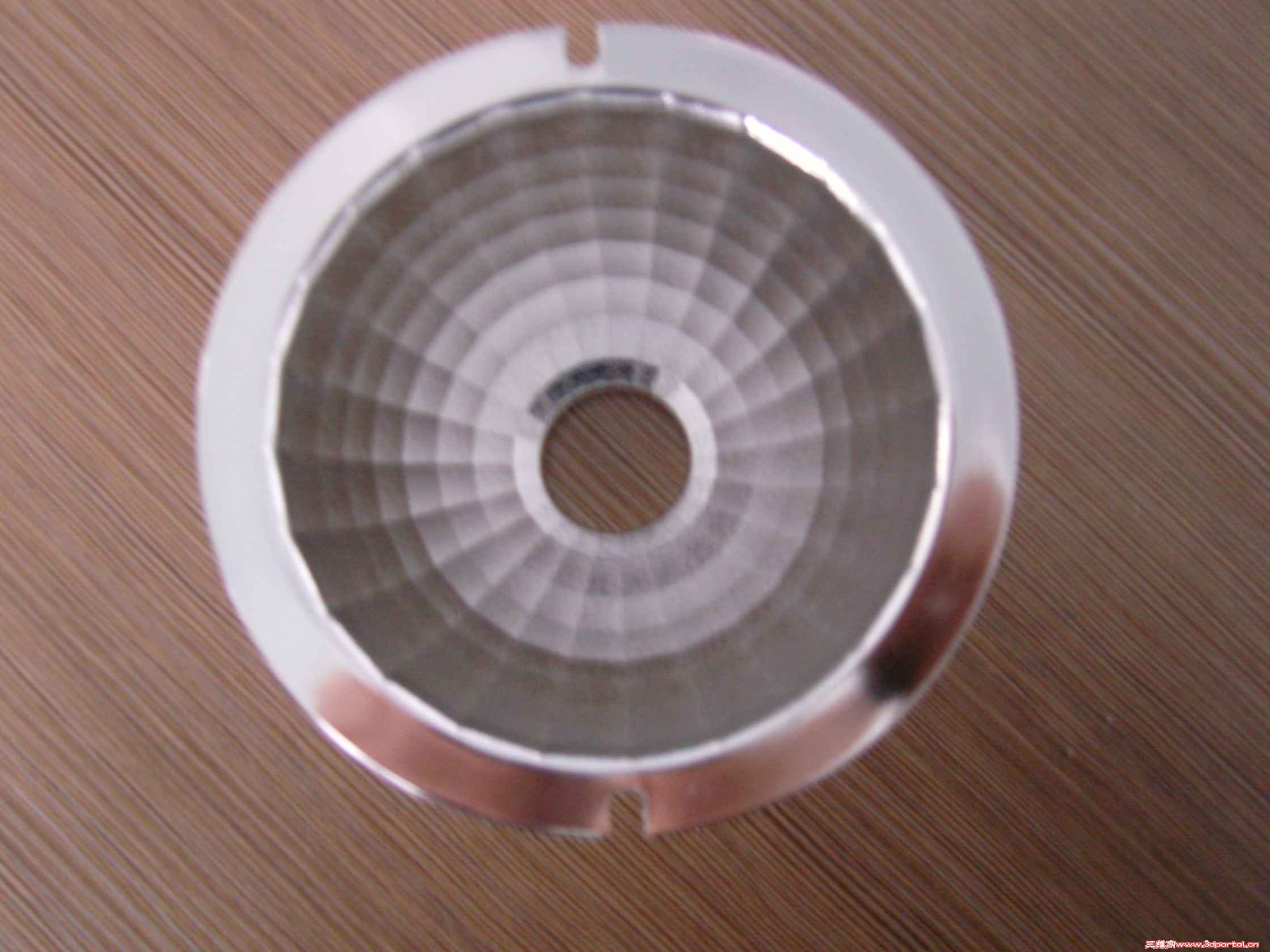

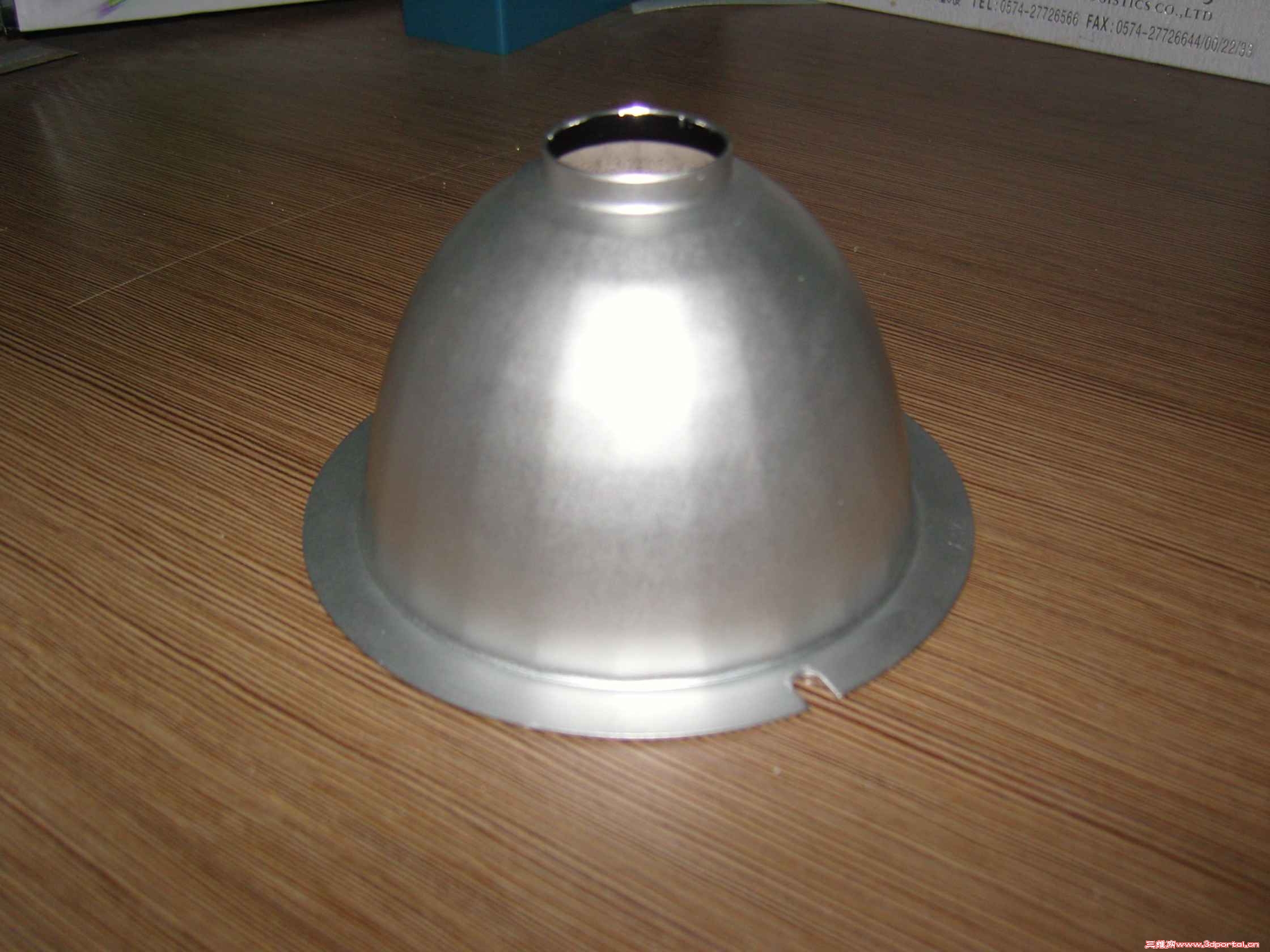

此反光罩谁能帮忙解决画法，就是里面是一块块的曲面，上口直径110 ，高度63，下口27mm.谢谢！附件是我做的，里面象啦，外面一塌糊涂，那个大侠帮个忙！

流浪季节 · 发表于 2012-12-1 08:51:02

此贴怎么无人解决，郁闷？

ydhuie · 发表于 2012-12-1 10:40:04

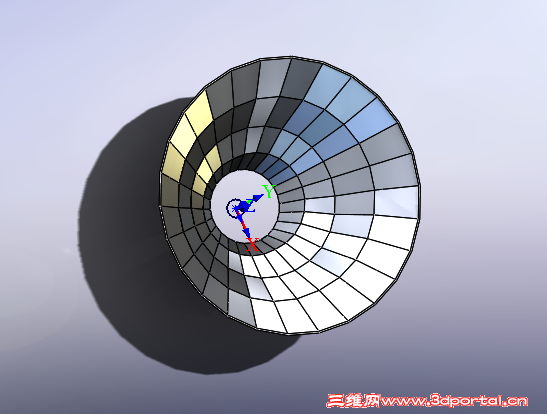

用放样，我随便做了一下，方法应该可以的~~

ydhuie · 发表于 2012-12-1 10:43:30

用放样，两截面，两路径

neko · 发表于 2012-12-1 14:44:48

這種東西需要計算光線折射效果..
不是樣子差不多就行喔..

流浪季节 · 发表于 2012-12-1 15:50:04

neko 发表于 2012-12-1 14:44 static/image/common/back.gif& k2 i6 X# L: z8 d/ B2 a+ R2 X
這種東西需要計算光線折射效果../ d( Y" o" i% t/ G4 D9 E; x
不是樣子差不多就行喔..

问题是我现在要解决照人家实物做出来一样图纸呀！

neko · 发表于 2012-12-1 17:57:13

本帖最后由 neko 于 2012-12-1 17:58 编辑

如果是要生產用的圖.
那.....可能光源投射效果會不一樣.

若不是製造用圖那就沒差了.

阿帕奇 · 发表于 2012-12-2 09:26:33

流浪季节发表于 2012-12-1 15:50 static/image/common/back.gif
% V6 P8 j6 W; W% Q% ~问题是我现在要解决照人家实物做出来一样图纸呀！

那你就像neko说的，校核每个角度吧

流浪季节 · 发表于 2012-12-2 14:16:29

阿帕奇发表于 2012-12-2 09:26 static/image/common/back.gif
0 J5 \# Q$ \# M. [$ Y* C# `5 k那你就像neko说的，校核每个角度吧

大哥能把我附件的造型反面改下么，谢谢！说啦这么多我还是没明白这个东西的正确画法，谢谢！

newking329 · 发表于 2012-12-3 00:40:58

阿帕奇 · 发表于 2012-12-3 08:15:05

流浪季节发表于 2012-12-2 14:16 static/image/common/back.gif f- @9 e3 V5 @8 ^8 E% l& [
大哥能把我附件的造型反面改下么，谢谢！说啦这么多我还是没明白这个东西的正确画法，谢谢！

这个需要你有做灯具的专业知识，我也是看到前面neko的提示才说这话的

linjisheng · 发表于 2012-12-3 11:16:45

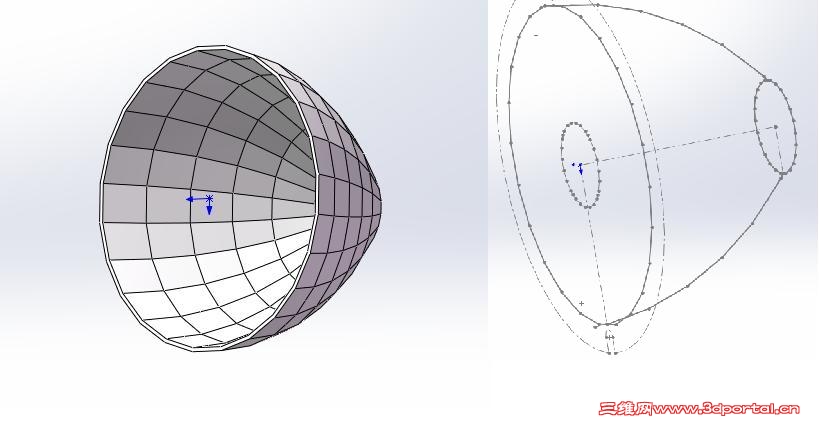

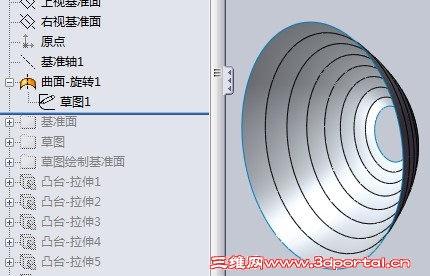

试着画了一个，不知能不能带给你点儿启发

wjchicken · 发表于 2012-12-3 17:22:11

fans论坛上的一紧张锦章也在问这个问题……

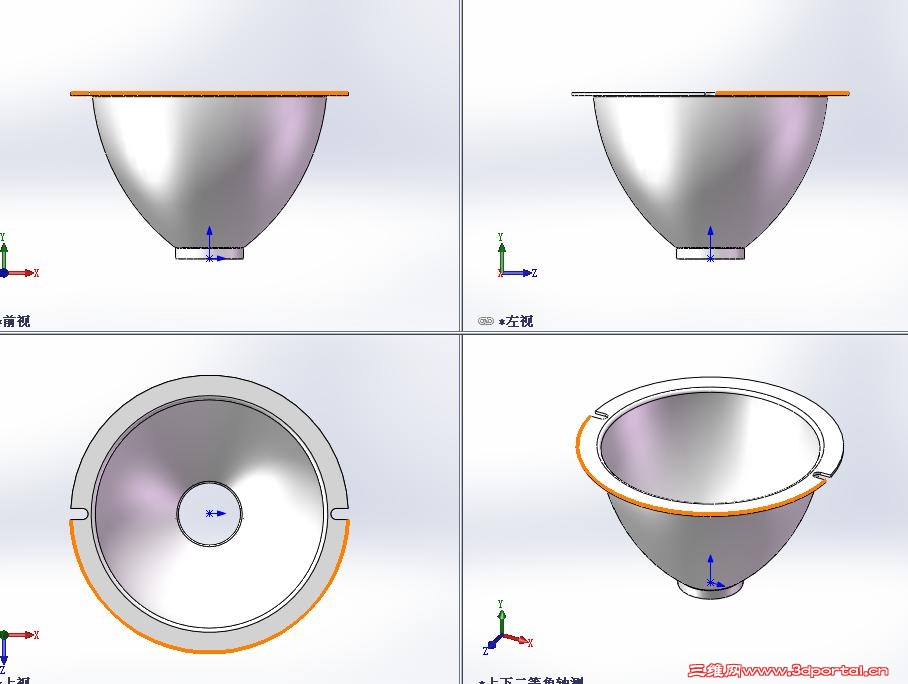

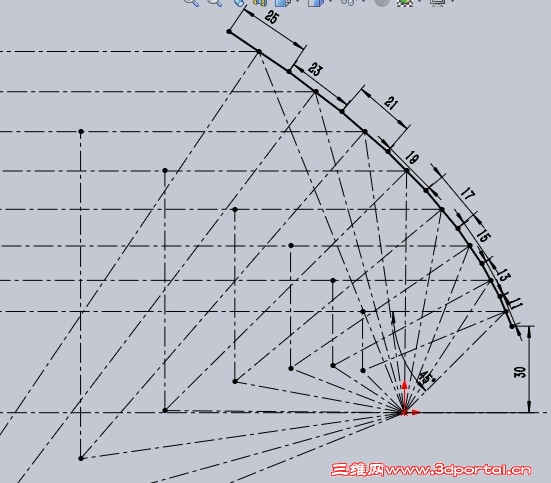

我发几个图表示一下做法吧，不一定正确，但可以参考一下。


licoolicoo · 发表于 2012-12-6 08:30:23

楼上的朋友有没有绘制步骤的三维文件，。

flowerinrr · 发表于 2012-12-6 08:46:31

期待中啊 !

ysryc99001 · 发表于 2012-12-6 09:33:10

本帖最后由 ysryc99001 于 2012-12-6 10:04 编辑

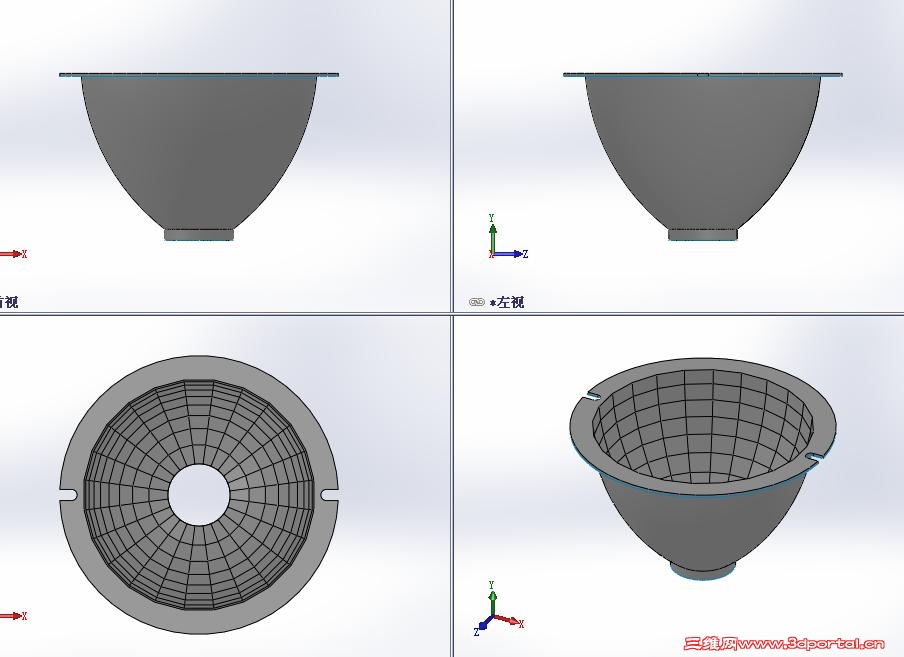

我画了个内面光滑的图，个人认为灯罩内壁考虑光的反射，应该很多光滑的小面组成，就像很多小镜子。产生平行光光束，但我还是把图传上，供你参考。

ysryc99001 · 发表于 2012-12-6 11:33:55

本帖最后由 ysryc99001 于 2012-12-6 11:37 编辑

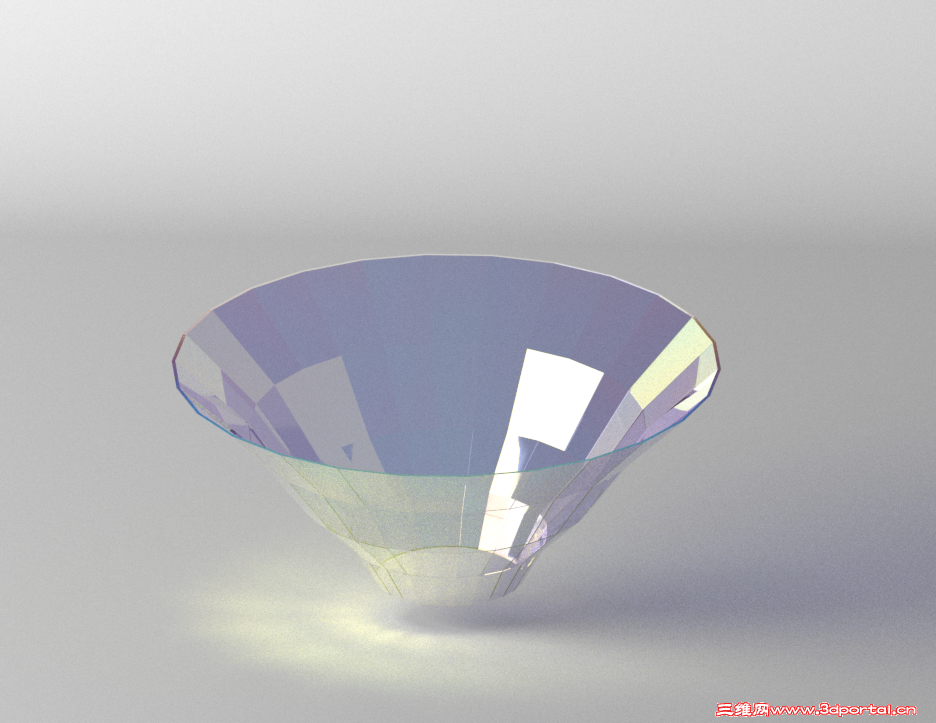

用放样特征试试！

liweisky · 发表于 2012-12-6 13:36:59

这个是菲涅尔镜面组

ysryc99001 · 发表于 2012-12-6 14:18:22

外表面应该是光滑的，内表面有许多小面组成。

wjchicken · 发表于 2012-12-7 17:05:05

16和19楼的朋友都放出源文件了……那我就不献丑了。而且我是2013版本的。

b096812_Ceg · 发表于 2012-12-7 17:50:54

條件沒給足~
陣列數多少?另外鏡片聚焦點位置多少!

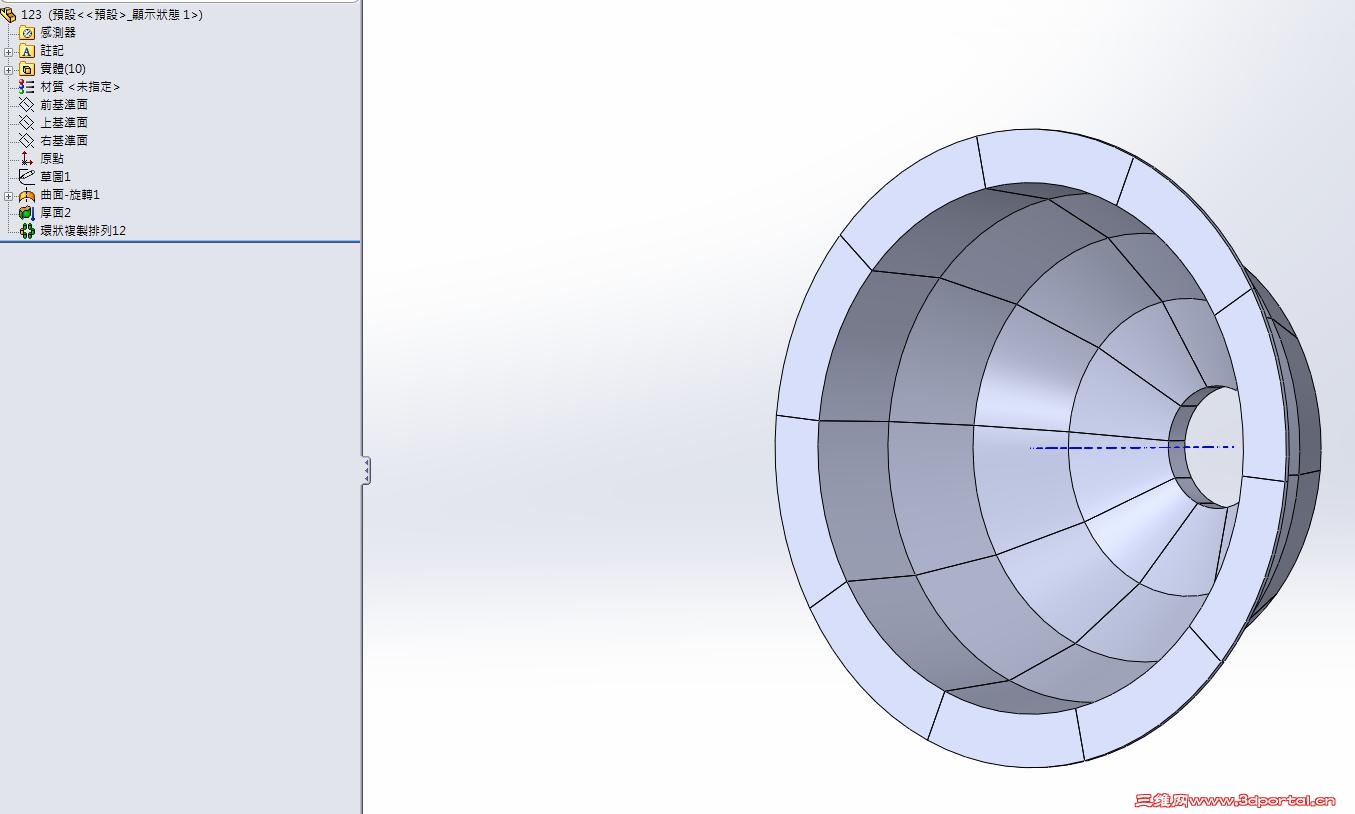

隨手畫一個!,外面自己在包一圈

流浪季节 · 发表于 2012-12-8 15:24:07

本帖最后由流浪季节于 2012-12-8 15:26 编辑

感谢大家的热心支持，此图形最终我以扫描的方式完成，为啦保证尺寸的准确性，我将实物拿到投影上得到各细节尺寸，鉴于此产品涉及专利，不上传啦，这是我做的图片，再次感谢大家的帮助！

licoolicoo · 发表于 2012-12-8 15:36:01

本帖最后由 licoolicoo 于 2012-12-8 15:39 编辑

21楼的朋友，这样和直接旋转差不多吧。

licoolicoo · 发表于 2012-12-8 15:50:04

流浪季节发表于 2012-12-8 15:24 static/image/common/back.gif
: N% ?9 j3 d p4 m+ ]感谢大家的热心支持，此图形最终我以扫描的方式完成，为啦保证尺寸的准确性，我将实物拿到投影上得到各细节 ...

请楼主出个尺寸不一样。形状不一样的实体教程
