局部视图的画法

西双版纳 · 发表于 2013-1-14 10:23:30

您需要登录才可以下载或查看，没有帐号？注册

x

请大家谈谈各自的局部视图的画法

唐昕晨 · 发表于 2013-1-14 21:56:15

在布局里面画一个圆，然后生成为视口，再在特性里面设置显示比例。

八根 · 发表于 2013-1-15 08:38:58

把需要局部的地方，复制出来，然后放大需要的倍数，画圆，把圆外的剪切掉，标注出局部视图与比例。

唐昕晨 · 发表于 2013-1-15 09:09:18

当然，在CAD2013里面可以直接生成。

huanle108 · 发表于 2013-1-15 10:11:37

我做的时候按3楼说的方法做，不过最近直接solidworks 出工程图了

oxm44 · 发表于 2013-1-15 11:15:36

楼主问的是局部视图的画法，不是局部放大图的画法。8 ]9 _ j: ~4 T- X, O8 t8 d- F

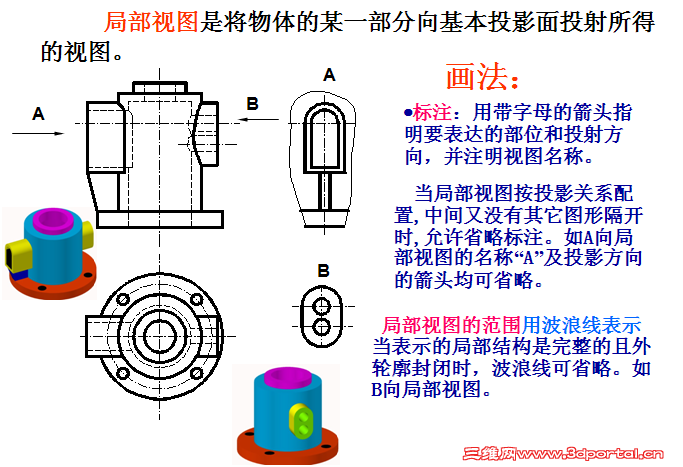

局部视图的画法见下图：- e- q6 n* [4 u. l9 x8 M+ A

八根 · 发表于 2013-1-15 11:32:11

楼上的解释的透彻

西双版纳 · 发表于 2013-1-15 15:37:59

大家可以各抒己见，不过我问的是二维的

紫菜鱼皮 · 发表于 2013-1-21 09:35:46

我的做法与三楼一样，方便又快速

qqdedie · 发表于 2013-1-21 16:40:31

需要局部的地方，复制出来，然后放大需要的倍数，画圆，把圆外的剪切掉，标注出局部视图与比例，不错，不错
