2012SW加强筋怎么做？见图

丿执着 · 发表于 2013-1-16 15:37:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

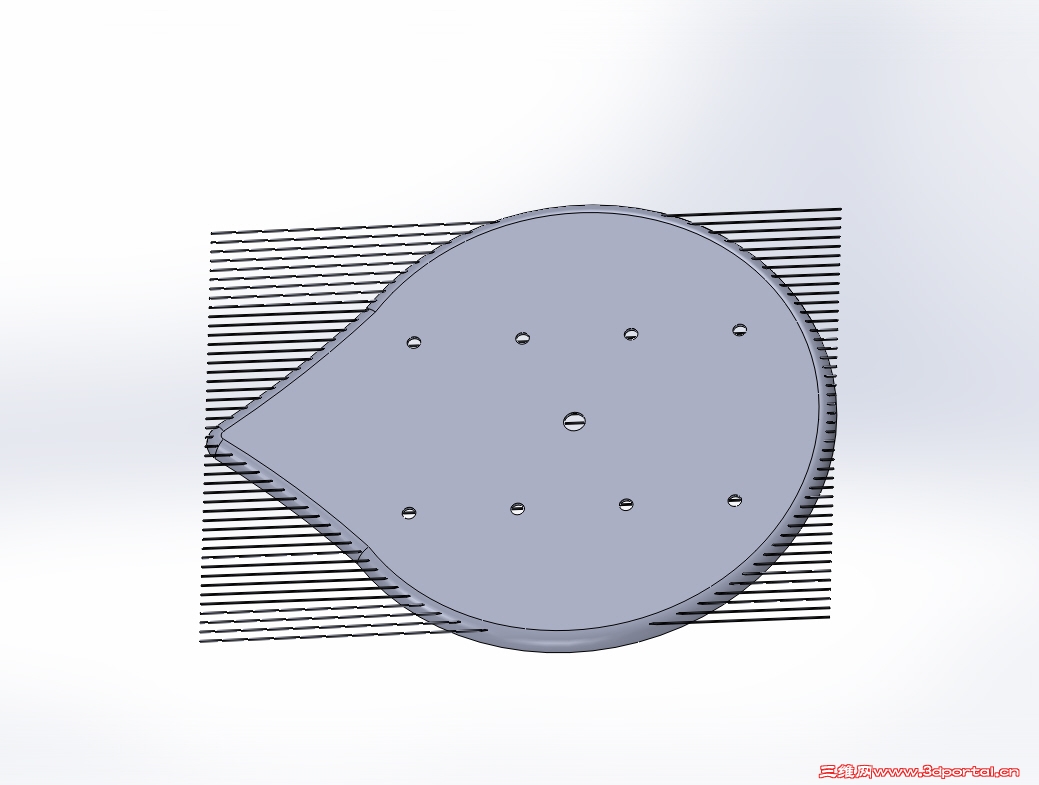

这个图中的筋怎么和圆盘外形修剪齐，不出头。下面是原文件

22553711 · 发表于 2013-1-16 17:48:00

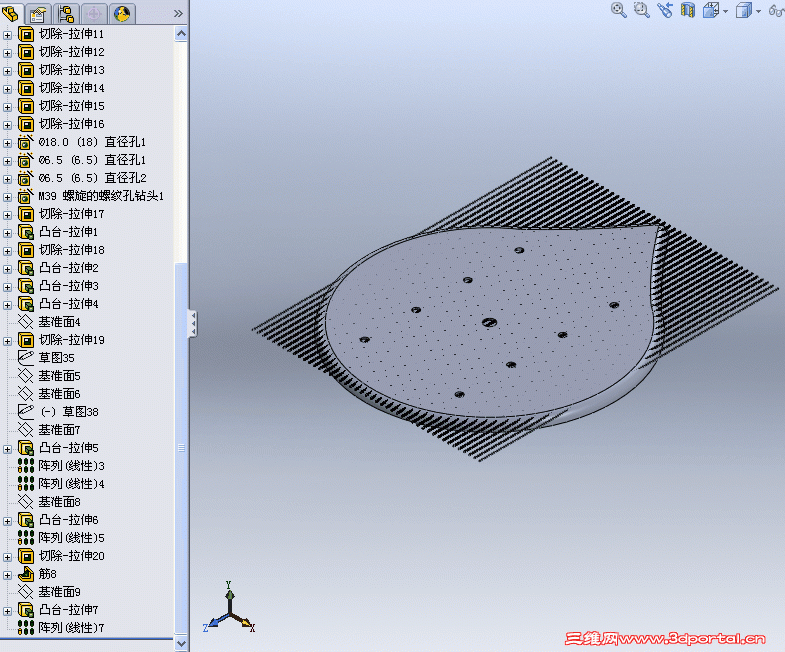

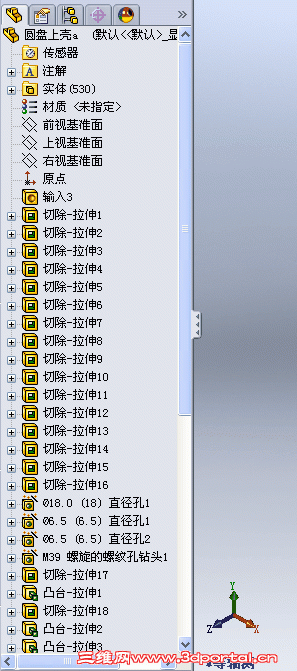

下面贴图是楼主的模型，大致看了一下，实在想说两句

。楼主建模，真是鬼斧神工。特征树中1~16明明可以一步拉伸，非要分成16次，如此辛苦切出来的孔没几步又被其他特征完全覆盖，切了又拉，拉了又切，反反复复。我试着将最后两个特征改为实体建模，以便用“曲面切除”来完成楼主的修边，结果产生500多个实体，此时软件挂了。再试，再挂，郁闷。
   排除这些不说，对这种修边，至少有三种方法值得尝试：
   1.直接拉伸切除；
   2.如果边框一致，可以用扫描切除；
   3.多实体建模，然后用曲面切除。
   对此图，还是阵列时采用随形比较方便。

22553711 · 发表于 2013-1-16 18:56:57

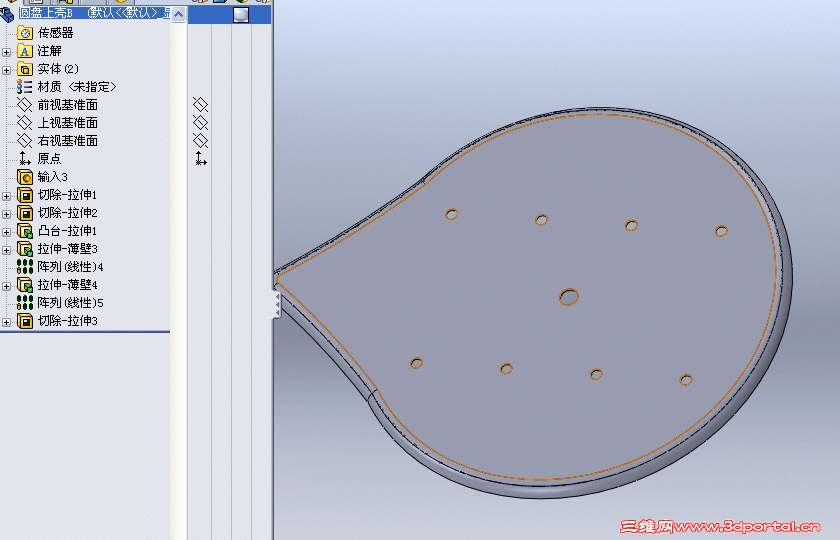

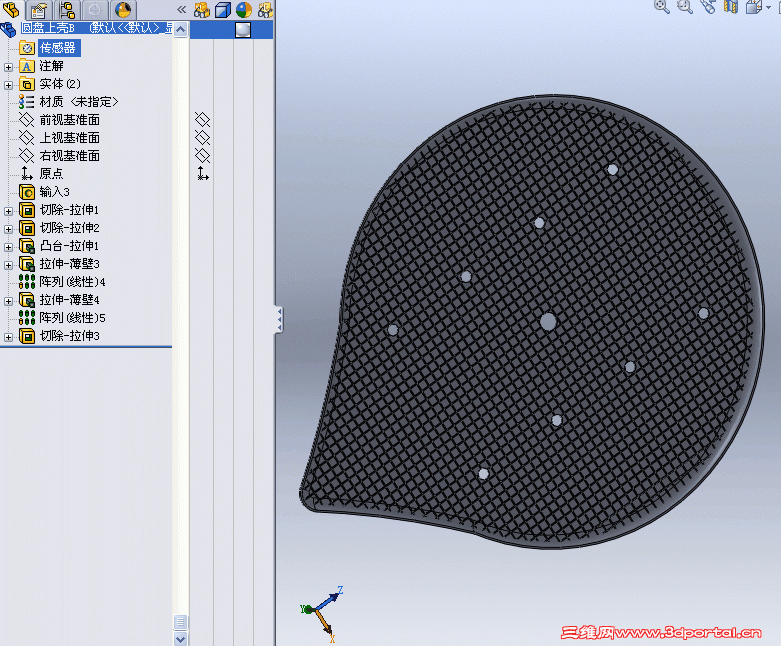

没事做了一个，楼主可以参考一下（源文件大了点，不知如何上传）
。

wcs8848 · 发表于 2013-1-16 19:04:53

这些极品也能找到工作，真想不通。

jie7788 · 发表于 2013-1-16 19:31:56

用通风孔命令画

丿执着 · 发表于 2013-1-16 22:44:58

刚接触SW2个星期，上面的是用IGS文件转出来的，所有步骤比较多。还是谢谢上面的大大

22553711 · 发表于 2013-1-17 14:04:29

丿执着发表于 2013-1-16 22:44 static/image/common/back.gif( l* i, m/ Q, D+ ~% r5 ?
刚接触SW2个星期，上面的是用IGS文件转出来的，所有步骤比较多。还是谢谢上面的大大

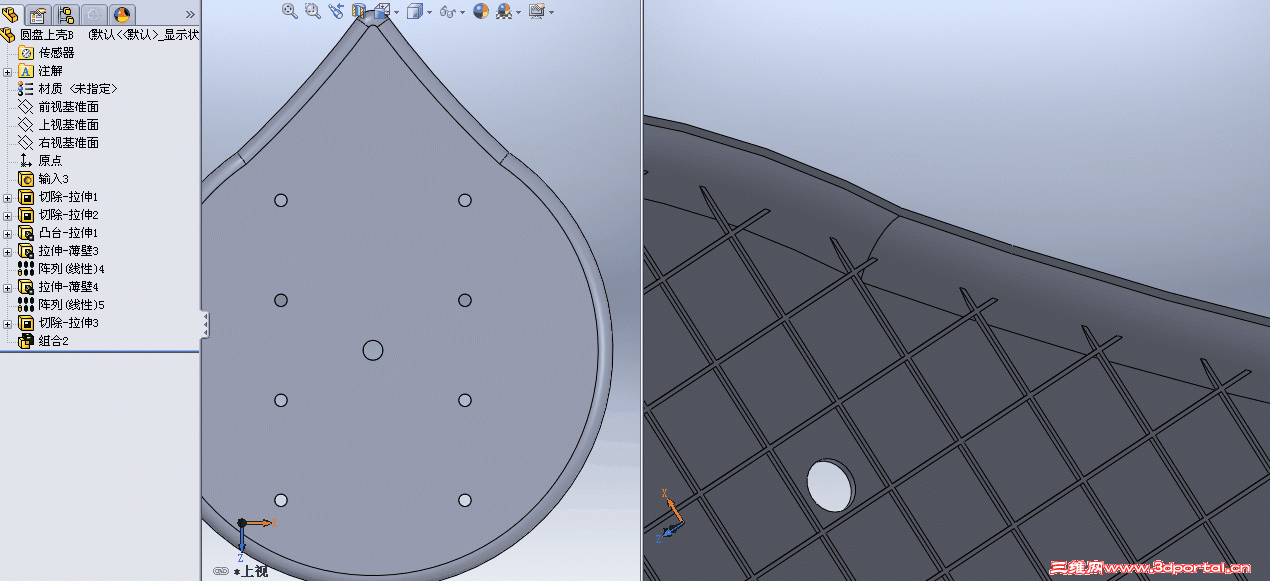

减少一些阵列数量，文件变小，现在可以上传了，供楼主参考

22553711 · 发表于 2013-1-19 10:39:03

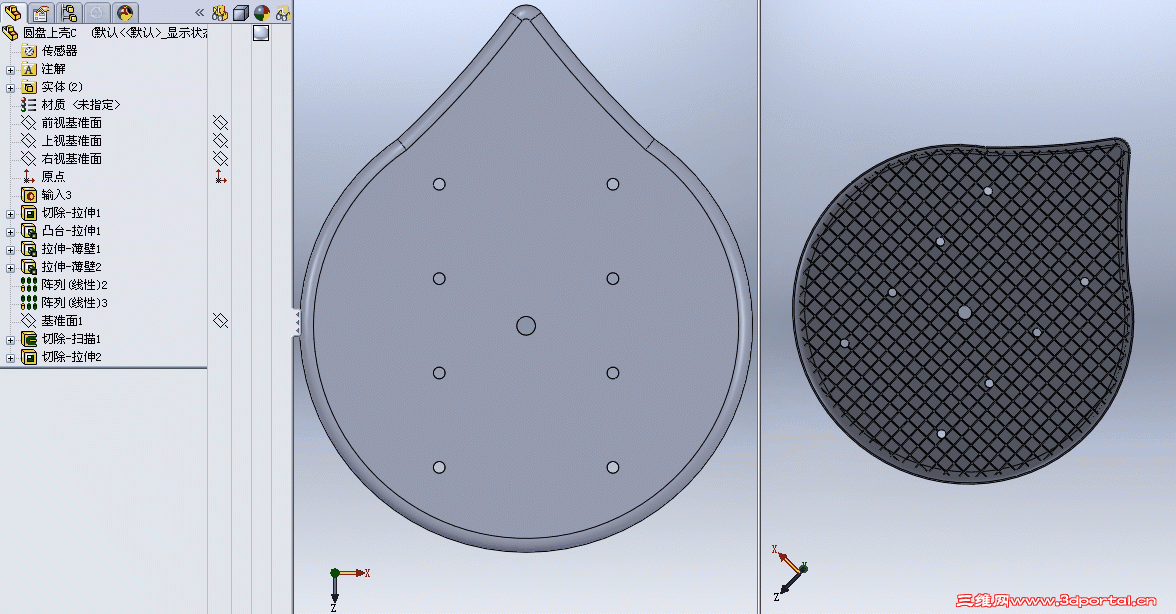

没什么事又看了一下，用扫描切除也蛮简单的
